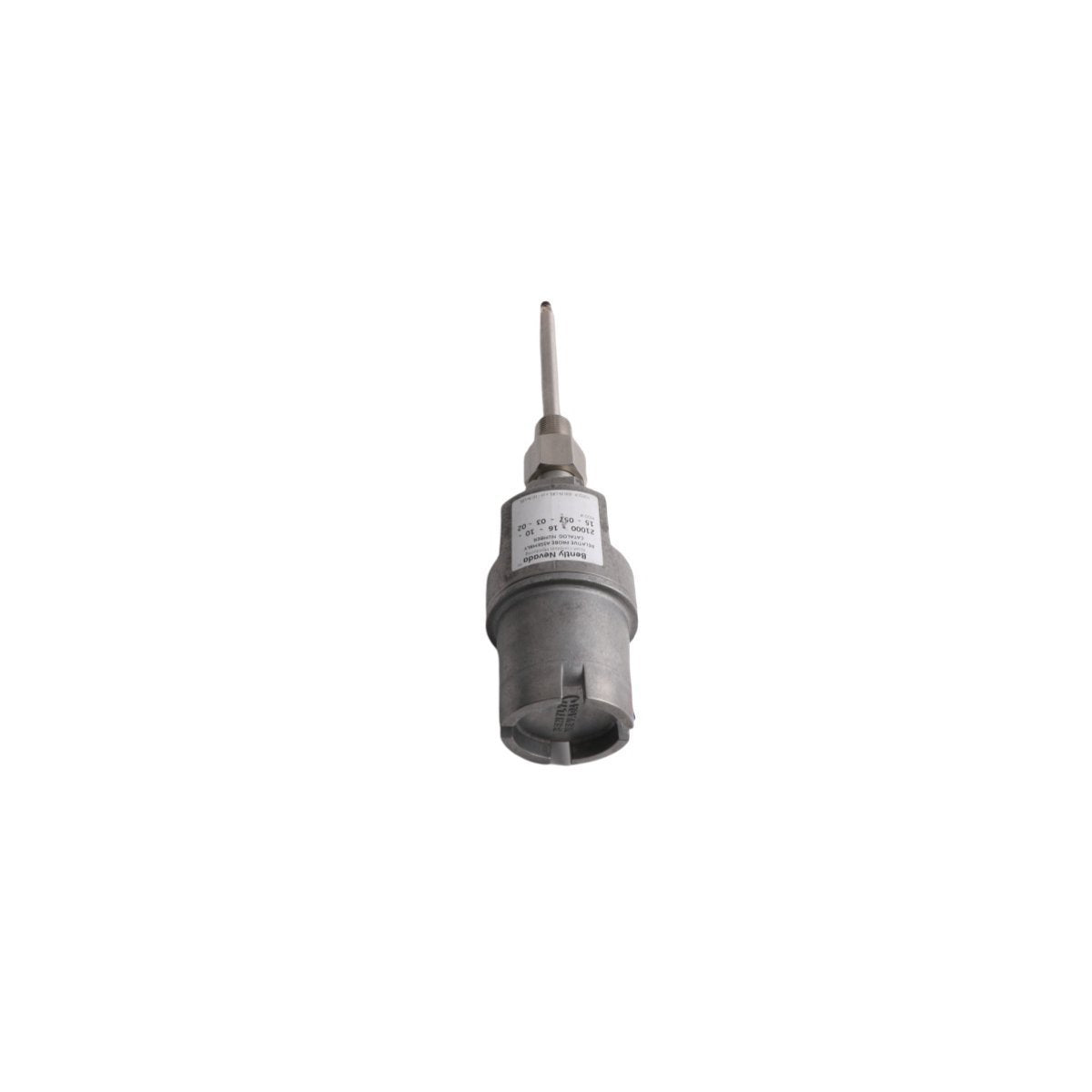

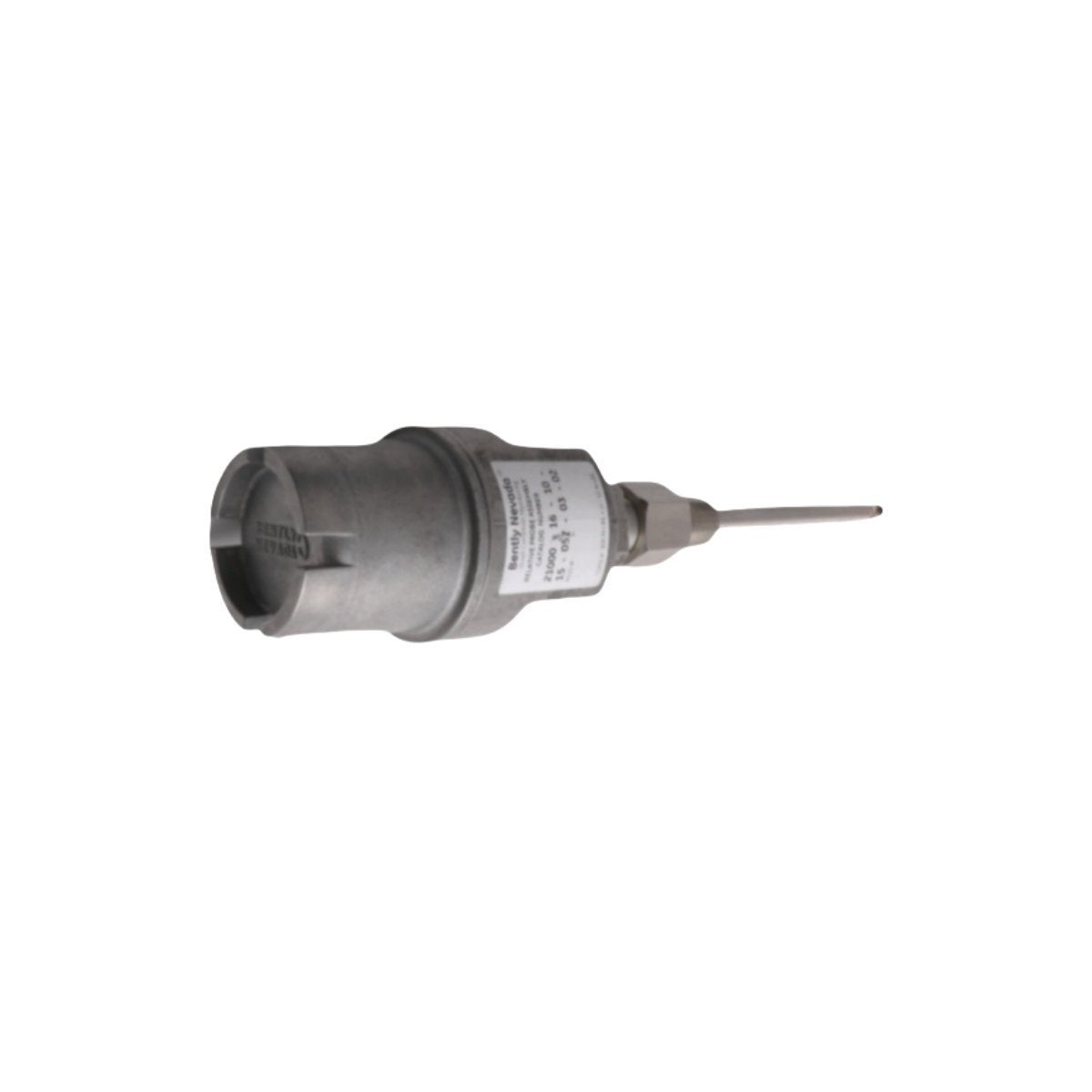

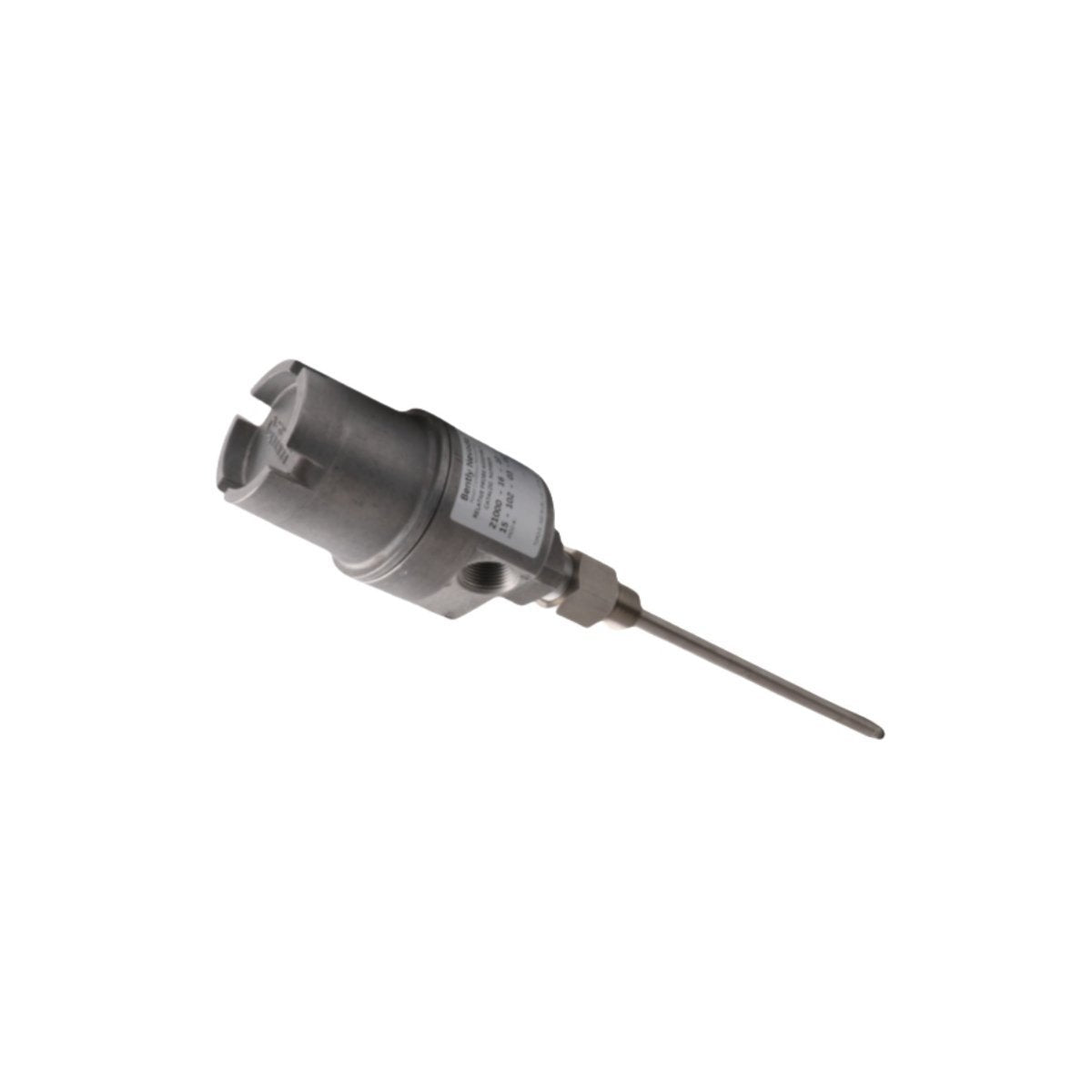

يعمل Bently Nevada 21000-28-05-00-040-04-02، والمدرج أيضًا باسم تجميعات غلاف مسبار التقارب 21000، كمكون أجهزة مخصص للتركيب الخارجي والحماية البيئية لمجسات التقارب ضمن شبكات نظام محول الطاقة. يوفر التجميع الميكانيكي وصولاً خارجيًا لعنصر المسبار الداخلي، مما يسمح بتعديلات الفجوة والحماية المادية بينما تظل الآلات عاملة.

مصفوفة تعيين خيارات النموذج

• 21000: تجميع غلاف المسبار، تكوين عرض متفجر، غلاف ميكانيكي وصول خارجي

• -28: خيار المسبار الملولب (3/8-24 UNF ملف تعريف الخيط)

• -05: خيار مقاومة الانفجار (CENELEC/ATEX Ex d، منافذ دخول كبل مزدوجة)

• -00: خيار التركيب (قابس فارغ قياسي، لا يوجد تجميع أنبوب مرن)

• -040: خيار طول الغلاف (4.0 بوصات إجمالي بروز الغلاف)

• -04: خيار ختم الزيت (تجميع ختم الزيت الفلوروكربوني مثبت)

• -02: خيار تركيب الأنبوب (1/2-14 NPT تصميم محول الدخول)

معلمات التصميم الميكانيكي

قياس مسبار التيار الدوامي وتعديلات الفجوة الميكانيكية

يحدد الغلاف الميكانيكي داخل هذا التجميع الأجهزة بشكل مباشر خط الأساس للتركيب الفيزيائي المطلوب لقياس مسبار التيار الدوامي. عند ضبط موضع المسبار الداخلي 3/8-24 UNF من خلال واجهة الغلاف، يجب على أفراد الميدان تنفيذ التحقق من جهد الفجوة مقابل وجه الدوار المستهدف، وتتبع التعديلات حتى يسجل نظام المراقبة جهد أساسي ثابت -10 VDC. يعزل التصميم الهيكلي الصلب المسبار عن ملفات اهتزاز العلبة الخارجية، مما يلغي تشوه الإشارة عبر حلقات ديناميكيات الدوار عالية السرعة. يمنع الدرع ذو الجدار الصلب التداخل الحثي ويفرض مقاييس قمع التشويش بين إعدادات متعددة المجسات المتوازية التي تشترك في نفس تجميع كتلة المحمل.

محتويات حزمة الشراء

• 1 × جسم غلاف الألومنيوم الخارجي Bently Nevada 21000

• 1 × جذع غلاف قابل للتعديل (مواصفات طول 4.0 بوصات)

• 1 × ختم زيت شعاعي فلوروكربوني (مجمع مسبقًا)

• 1 × قابس إغلاق 1/2-14 NPT

• 1 × طقم تجميع حلقة O للتركيب

إرشادات التركيب الميداني

يتطلب النشر الفعلي مطابقة معلمات الخلوص الداخلي للعمود مع مقاييس طول الغلاف قبل حفر أغلفة الماكينة.

1. ركب شفة الغلاف الأساسية على الوسادة المسطحة المشغولة مسبقًا لغلاف المحمل، مع التحقق من وجود سدادة الوجه الفلوروكربونية لمنع تسرب الزيت الداخلي.

2. أدخل جلبة المسبار ذات الخيط الداخلي عبر حجرة التوجيه الخارجية. اربط مسبار التقارب 3/8-24 UNF المختار في قناة الجلبة الداخلية حتى يلامس الطرف سطح العمود ميكانيكيًا بلطف.

3. تراجع عن تجميع الجلبة الداخلية لإنشاء حلقة خلوص فيزيائية. قم بتوصيل مقياس متعدد بحلقة Proximitor الخارجية وراقب الإخراج حتى يصل النظام إلى التحقق من جهد الفجوة عند -10.0 VDC.

4. أحكم ربط صواميل ضغط الغلاف الخارجي الأساسية إلى قيمة عزم دوران تبلغ 13.5 نيوتن متر (10 قدم-رطل) لتثبيت الجلبة ضد الانزلاق الشعاعي أثناء تشغيل الماكينة.

5. اربط خطوط الأنابيب المعدنية الخارجية في مداخل الكابلات 1/2-14 NPT، مع إحكام إغلاق جميع الخيوط المفتوحة بمركب هيكلي للحفاظ على تصنيف الغلاف المقاوم للانفجار.

لوجستيات الإرسال والمناولة

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم شحنها دوليًا عبر البنية التحتية السريعة لـ DHL أو FEDEX أو UPS. تغادر المكونات أرضية التعبئة مغلقة داخل عبوات صناعية ثقيلة مضادة للكهرباء الساكنة جنبًا إلى جنب مع أكمام تعليق من الورق المقوى المصبوب لحماية الخيوط الداخلية المطحونة بدقة وأختام الزيت المتوافقة من التشوه الميداني قبل النشر.

الأسئلة الشائعة في الهندسة الميدانية

س: هل يمكن إزالة مسبار التقارب الداخلي أو تعديله أثناء تشغيل الجهاز المراقب بكامل طاقته؟

ج: نعم. تم تصميم تجميع غلاف 21000 خصيصًا للوصول الخارجي المباشر. يمكن للفنيين تخفيف غدة الضغط الخارجية وتحريك المسبار بأكمله وتجميع الجلبة للخارج دون تعريض الجزء الداخلي للعملية أو تسريب الزيت التشحيم الداخلي، طالما أن ختم الفلوروكربون لا يزال سليمًا.

س: هل يشمل تجميع الغلاف هذا مسبار التقارب الداخلي أو امتدادات الكابلات الوسيطة؟

ج: لا. يصف 21000-28-05-00-040-04-02 فقط الغلاف الميكانيكي الخام، والجلبة القابلة للتعديل، وهياكل الختم الداخلية. يجب طلب تجميع المسبار 3300 XL 8 مم المطابق، وكابلات التمديد، وإلكترونيات Proximitor كبنود منفصلة لمطابقة تكوينات طول الحلقة.

س: كيف يحافظ الفنيون على تصنيف مقاومة الانفجار إذا تم استخدام مدخل كابل واحد فقط؟

ج: يجب إغلاق منفذ الدخول الثاني 1/2-14 NPT غير المستخدم بقابس إغلاق معدني معتمد ومقاوم للانفجار. يجب ربط هذا القابس في جدار الغلاف بخمس خيوط كاملة على الأقل من الاشتباك للحفاظ على الامتثال لمسار اللهب بموجب معايير ATEX/CENELEC.
