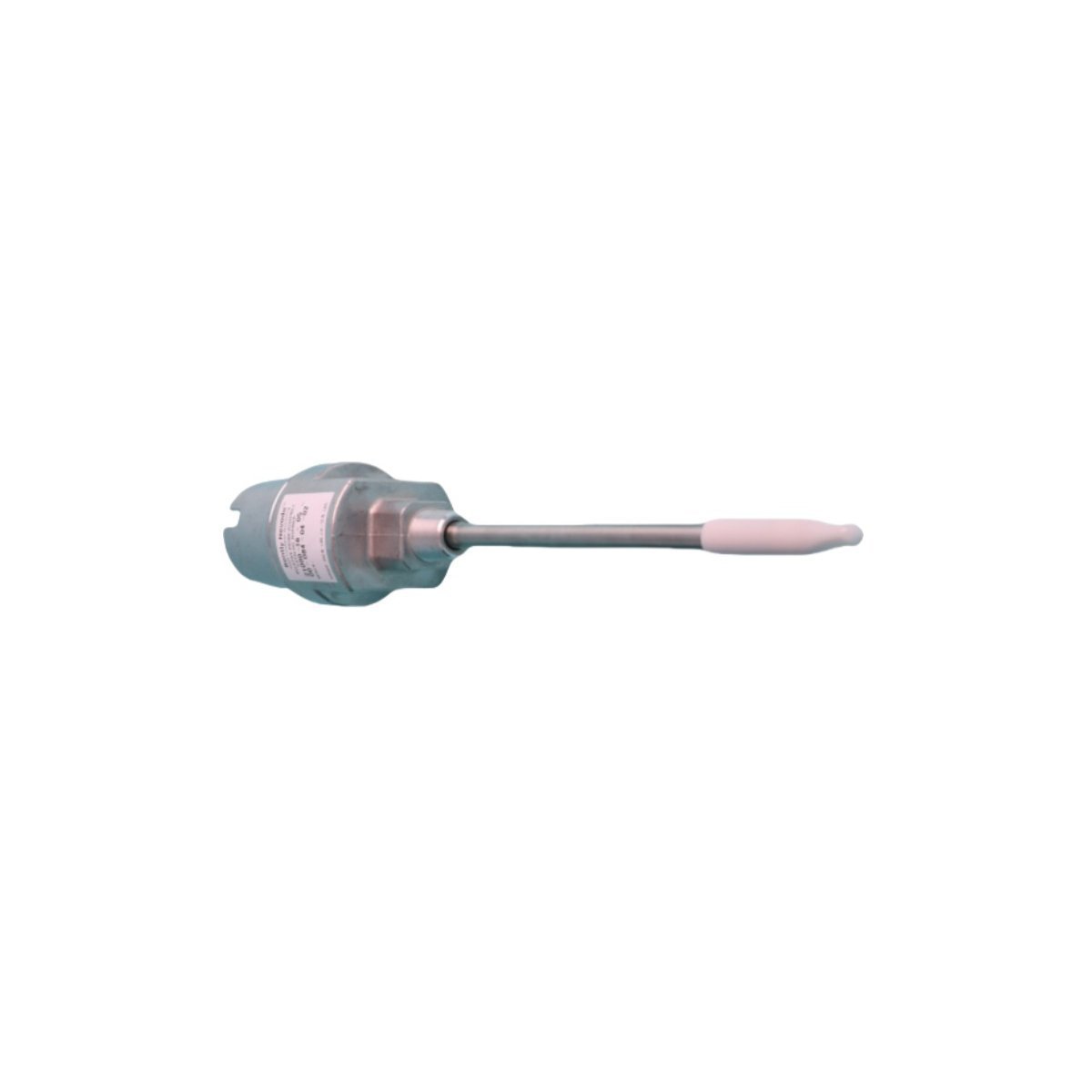

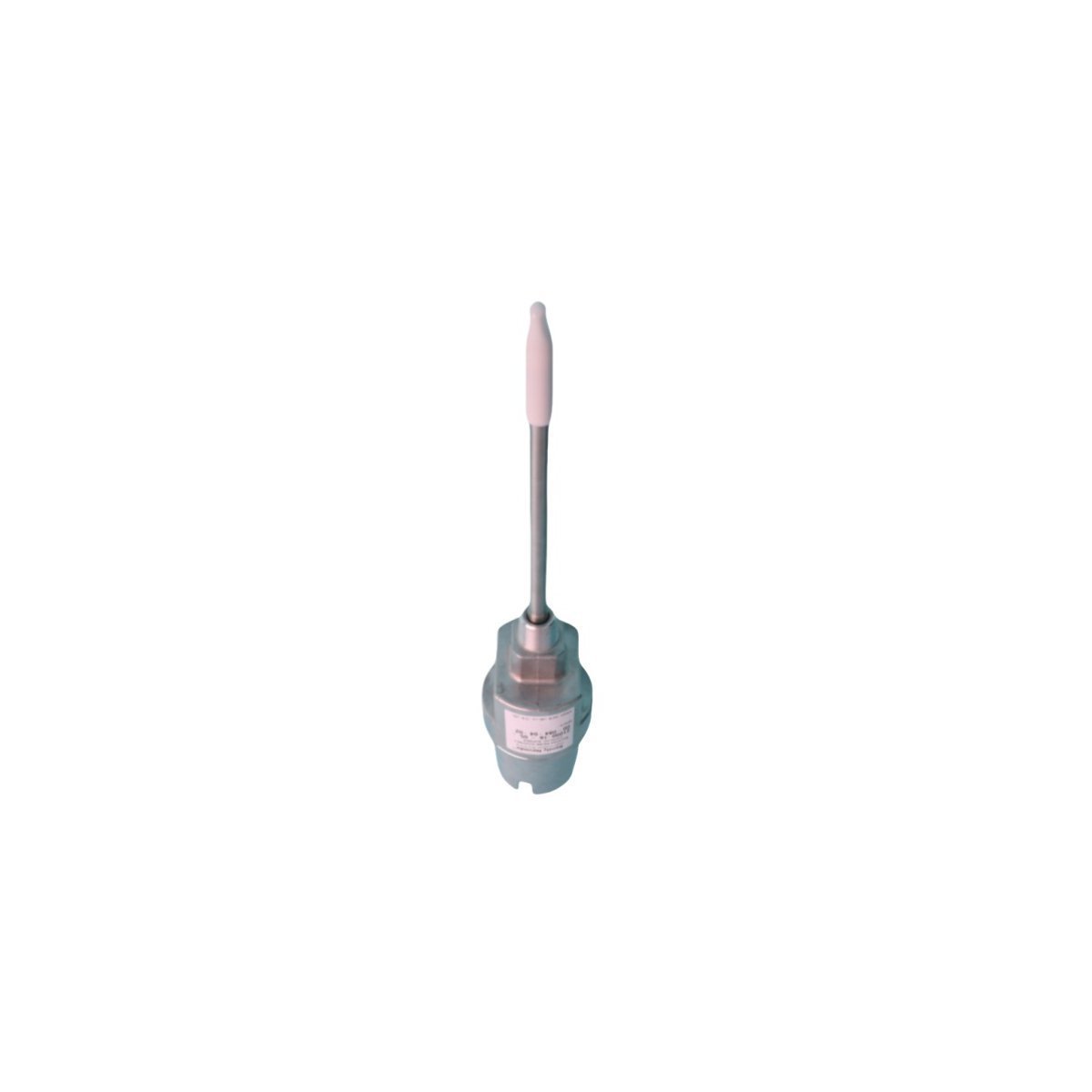

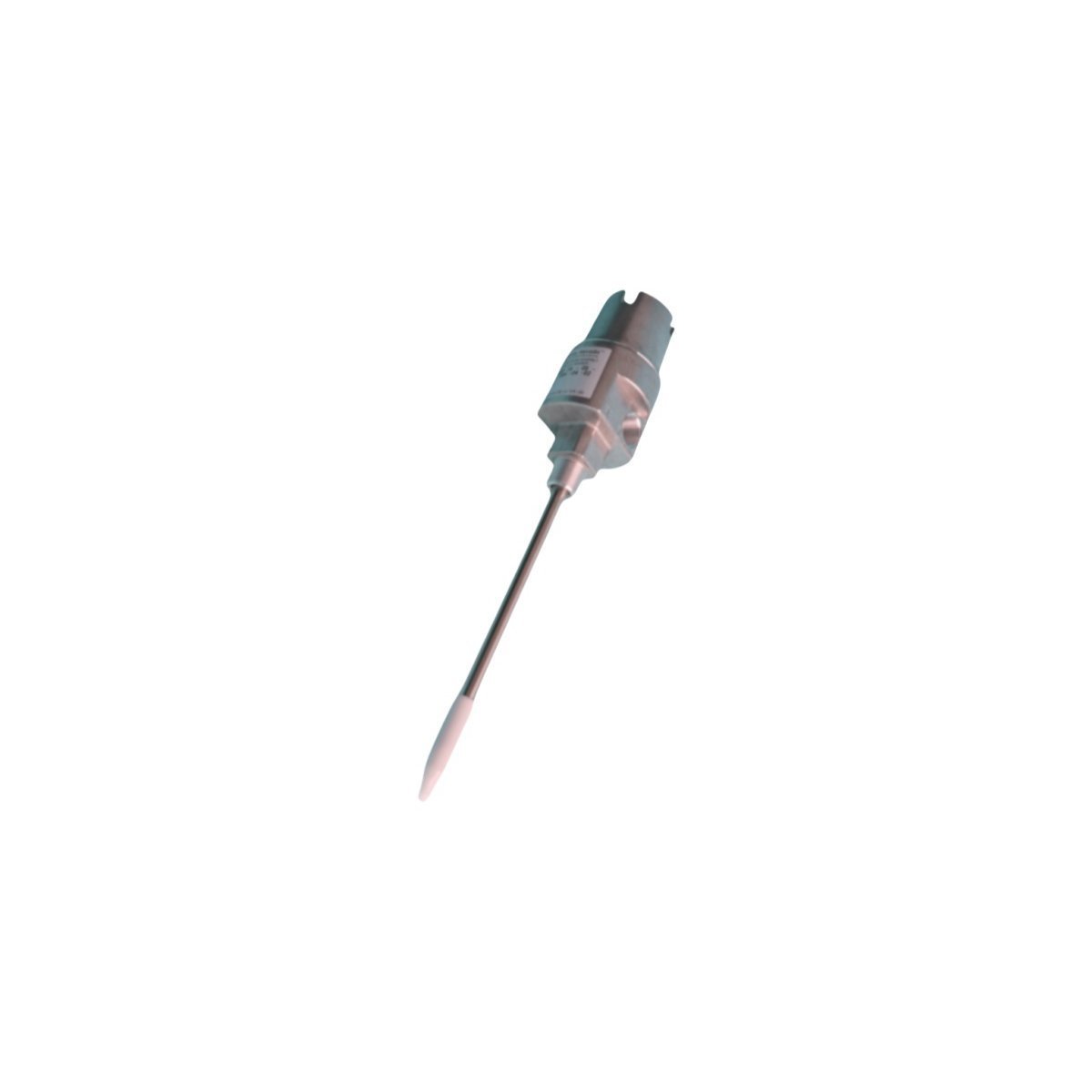

تم تصميم Bently Nevada 21000-16-05-00-067-04-02 (غطاء مسبار التقارب 21000) للتركيب الخارجي والحماية البيئية لمجسات التقارب في أنظمة مراقبة الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا للاحتواء الميكانيكي والتعديل.

توضيح رموز الخيارات

• 21000: رقم النموذج الأساسي لغطاء مسبار التقارب المقاوم للانفجار/التفريغ.

• -16: خيار مجال مسبار ملولب، تم تكوينه لملفات لولبية UNF مقاس 3/8-24.

• -05: خيار طول الغطاء غير الملولب، محدد بـ 0.5 بوصة.

• -00: خيار طول الغطاء الملولب، محدد بزيادات قدرها 0.5 بوصة (0.0 بوصة مختارة).

• -067: الطول الإجمالي للغطاء المقاوم للانفجار، رمز الخيار 067.

• -04: خيار مادة ختم الحلقة O، مواصفات مركب فيتون.

• -02: شهادة المنطقة الخطرة، خيار موافقة مقاومة للانفجار من وكالات متعددة.

البيانات الفيزيائية والميكانيكية

التحقق من جهد الفجوة وإعداد ديناميات الدوار

يوفر غطاء السلسلة 21000 آلية الانزلاق الميكانيكية اللازمة لضبط مسبار التيار الدوامي الداخلي بالنسبة لسطح عمود الهدف. أثناء معايرة ديناميات الدوار، يلزم تحديد موضع مادي دقيق عبر هذا الغطاء لتحقيق التحقق من جهد الفجوة الضروري (أهداف -10 VDC) على مخرج حلقة Proximitor. يضمن تثبيت الغلاف المناسب الحفاظ على المسبار الداخلي على مسافته المعايرة تحت الأحمال المحورية الديناميكية، مما يحد من الانجراف الميكانيكي الذي يتعارض مباشرة مع القياس الدقيق لمسبار التيار الدوامي وتتبع قياس الاهتزاز.

مخزون المجموعة والمكونات

• مجموعة واحدة (1) من غطاء مسبار التقارب المقاوم للانفجار من السلسلة 21000.

• غطاء واحد (1) لضبط المسبار الداخلي مع حلقات منع التسرب O-ring من Viton.

• صامولتان (2) قفل سداسية عالية الشد لتحديد الموضع الميكانيكي.

• قابس واحد (1) لتغطية الأنبوب الملولب.

توجيهات التركيب والدرع

يتطلب التكامل الميكانيكي 5 جولات كاملة على الأقل من تعشيق السن لوصلة الأنبوب NPT للامتثال لتوجيهات الأغلفة المقاومة للانفجار ومقاومة اللهب. اضبط عمق إدخال الغلاف الداخلي باستخدام قراءة مقياس متعدد رقمي لمخرج إشارة المسبار حتى يتم الوصول إلى هدف ثابت قدره -10 VDC. تأكد من أن جميع مسارات كابلات المحول داخل العلبة تحافظ على مسارات مستقلة لمنع تآكل العزل، وقم بتنفيذ اتصال بنقطة واحدة لأغطية الكابلات الخارجية في كتلة أطراف رف أجهزة المراقبة لمنع تيارات الأرض الضالة.

معايير الشحن واللوجستيات

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شبكات شركات الشحن DHL/FEDEX/UPS. يتم تعبئة الوحدات حصريًا في عبوات صناعية خاصة مضادة للكهرباء الساكنة تحتوي على عبوات مجففة وحشوات من رغوة البولي إيثيلين المصبوبة متعددة الطبقات والممتصة للصدمات لحماية السنون الدقيقة للبراغي وأسطح الختم الهيكلية.

الأسئلة الشائعة في الهندسة التقنية

س: هل يستهلك هذا الغطاء الخامل أي طاقة من اللوحة الخلفية للمراقبة أو الحلقة؟

ج: لا. الغطاء خامل وميكانيكي بالكامل، ولا يستهلك أي تيار من اللوحة الخلفية للأجهزة أو دائرة مستشعر Proximitor.

س: هل يمكن تعديل أو استبدال المسبار الداخلي أثناء تشغيل الجهاز؟

ج: نعم. يسمح التكوين الخارجي لغطاء 21000 لمهندسي الميدان بفك صواميل القفل وتعديل أو استبدال مسبار التقارب الداخلي دون تعريض الموظفين للعناصر الدوارة أو إيقاف آلات العملية.

س: ما الإجراء الذي يجب اتخاذه في حالة تدهور حلقات Viton O-rings؟

ج: يجب استبدال حلقات Viton O-rings على الفور بمواصفات المواد المتطابقة للحفاظ على تصنيف الختم البيئي ومنع غازات العملية عالية الضغط أو الرطوبة من اختراق مجموعة الغطاء.
