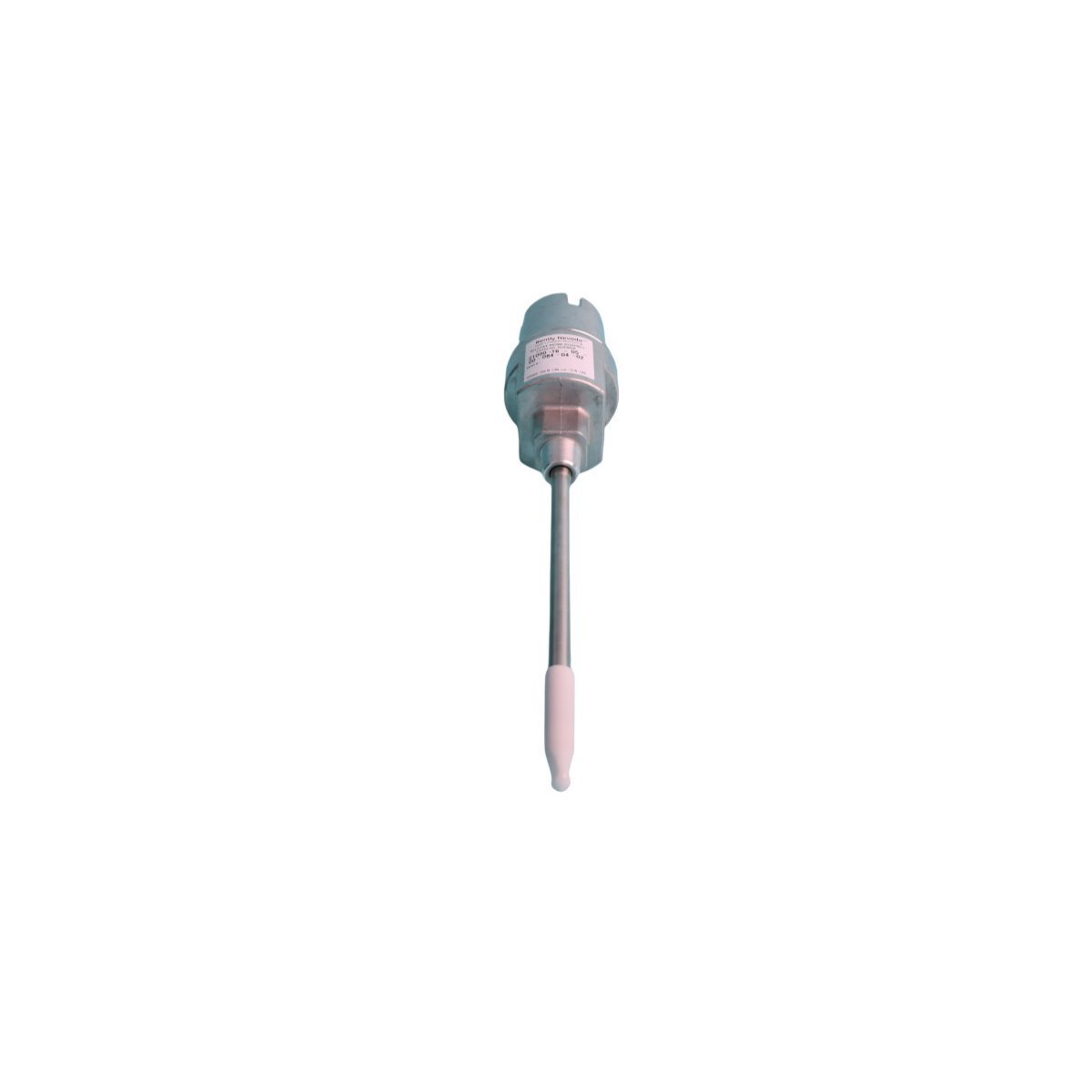

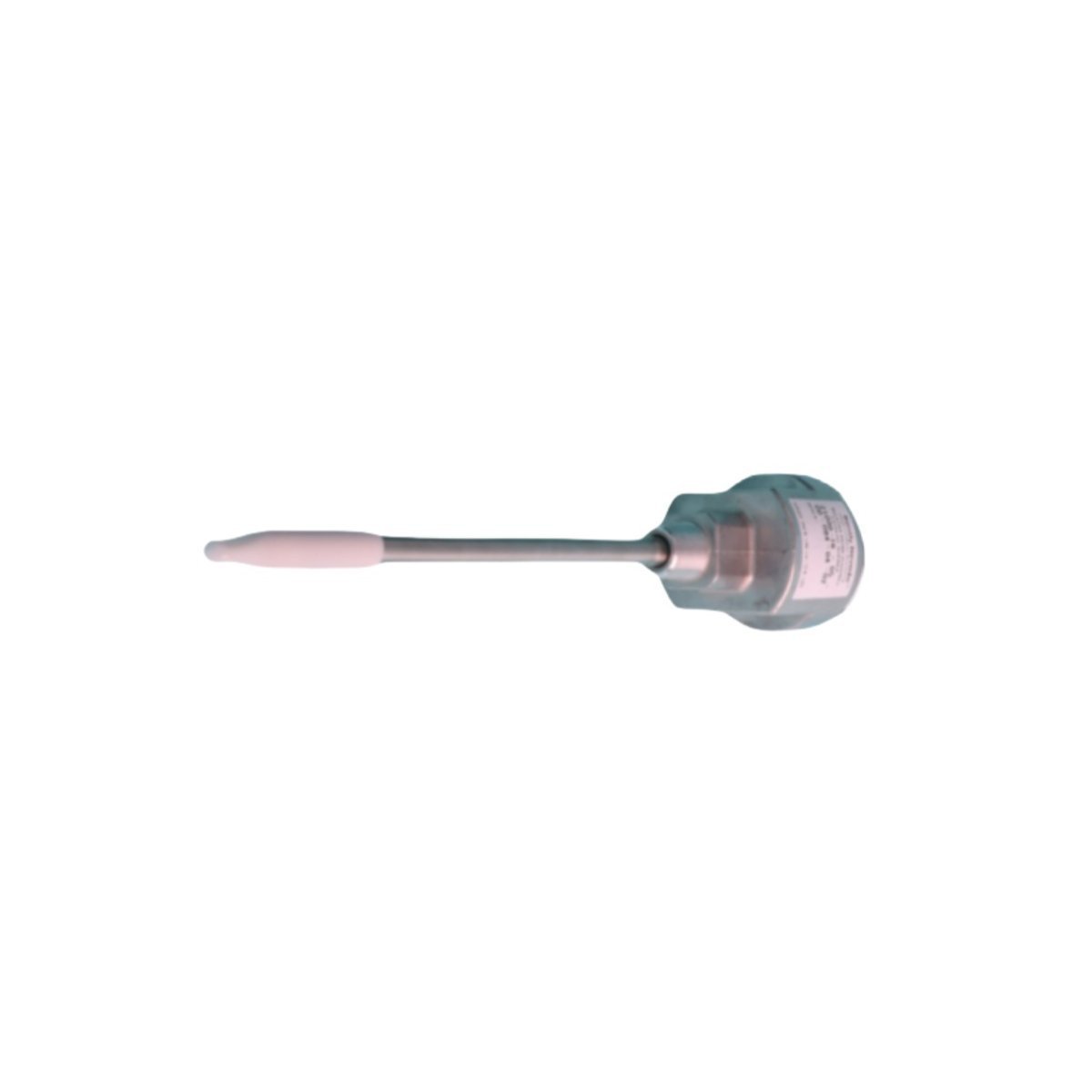

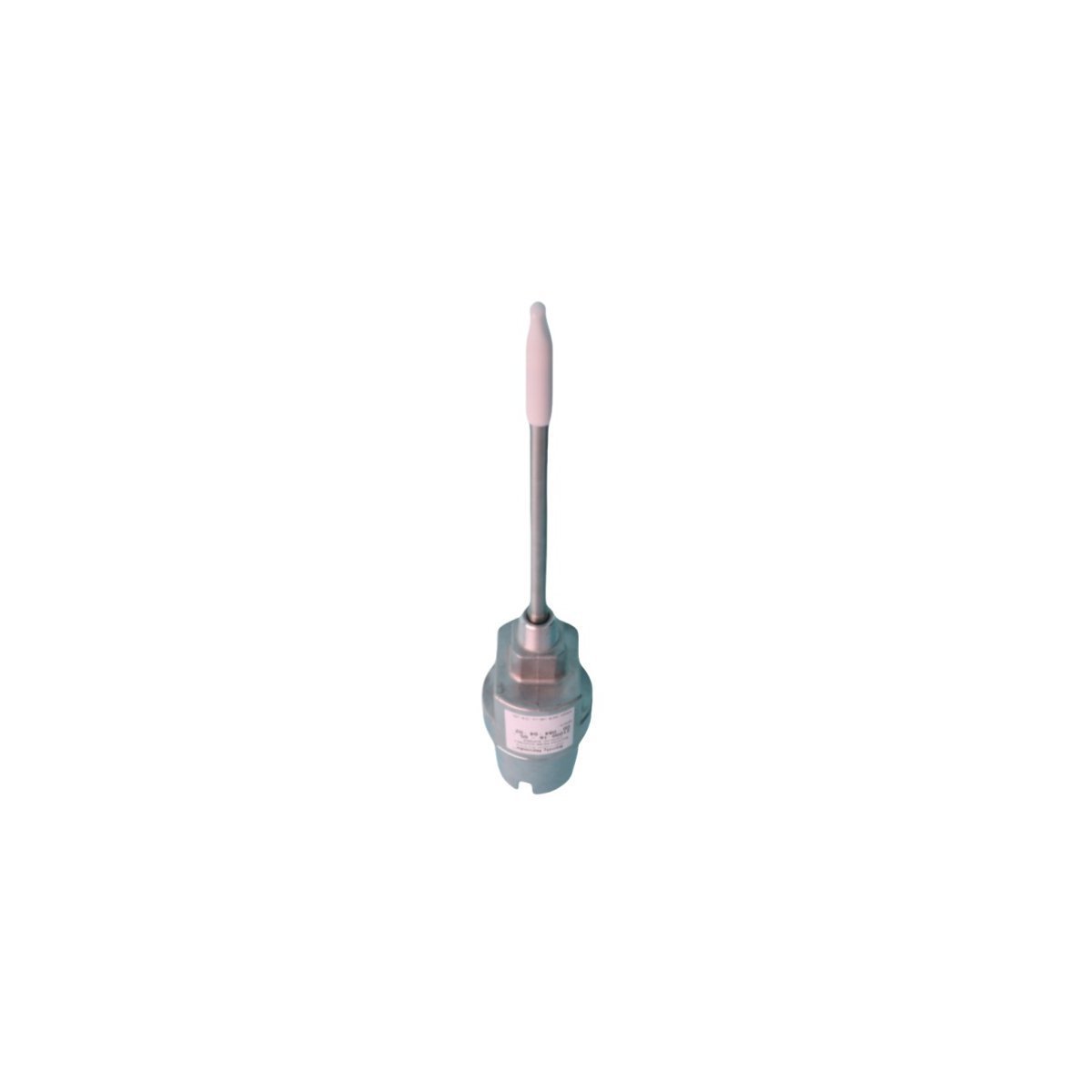

يعمل Bently Nevada 21000-16-05-00-038-04-02 بمثابة غلاف مسبار التقارب 21000 الأساسي المستخدم لتنفيذ تحديد الموضع الميكانيكي وعزل المنطقة الخطرة لمجسات التقارب عبر منصات مراقبة اهتزاز الماكينة.

خيارات ترميز المتغيرات

• 21000: تسمية الطراز الأساسي لتجميع غلاف مسبار التقارب المقاوم للانفجار

• -16: خيار حجم سن المسبار، تم تكوينه لملفات سن 3/8-24 UNF

• -05: خيار طول الغلاف غير الملولب، محدد بـ 0.5 بوصة

• -00: خيار طول الغلاف الملولب، محدد بـ 0.0 بوصة

• -038: خيار طول الجلبة المقاومة للانفجار، محدد بـ 3.8 بوصة

• -04: خيار مادة مانع التسرب الدائري (O-ring)، مواصفات مركب Viton

• -02: شهادة المنطقة الخطرة، خيار موافقة متعددة الوكالات مقاومة للانفجار

الملف الأبعاد المادي

تعديلات ديناميكيات الدوار والتحقق من جهد الفجوة

يتيح الإطار الميكانيكي لغلاف سلسلة 21000 تغييرات دقيقة في الإزاحة الفيزيائية للمسبار الداخلي ذو التيار الدوامي بالنسبة لسطح عمود الهدف الديناميكي. أثناء التشغيل تحت ظروف ديناميكيات الدوار الثابتة أو البطيئة، يؤدي ضبط اتجاه الجلبة إلى إنتاج جهد الفجوة الدقيق (-10 VDC أهداف) اللازم للمعايرة الخطية. بمجرد الضبط، تمنع مجموعة القفل المتكاملة الهجرة المحورية الناتجة عن تمدد غلاف الآلة، مما يحافظ على مصفوفات قياس مسبار التيار الدوامي المستقرة ويزيل انجراف المستشعر الهيكلي.

محتوى حزمة الشراء

• قبة غلاف ومجموعة جلبة مسبار تقارب مقاومة للانفجار من سلسلة 21000 (1)

• مجموعة مانع تسرب حلقي (O-ring) من مادة فيتون (Viton) (مجمعة مسبقًا) (1)

• صامولتان سداسيتان للقفل الميكانيكي (2)

• فاصل داخلي لحماية الكابل المحوري (1)

تعليمات التركيب والتوجيه الميداني

يتطلب تركيب الجسم الخارجي على غلاف الماكينة 5 دورات كاملة على الأقل من تعشيق السن على واجهة NPT للامتثال لمعلمات الغلاف المقاوم للاشتعال. اضبط عمق إدخال جلبة المسبار الداخلية حتى يتتبع جهاز قياس رقمي متعدد يراقب كتلة طرف الحلقة جهد الفجوة الأساسي عند -10 فولت تيار مستمر بالضبط. يجب ألا تشترك الخطوط المحورية للمحول في مسارات أنابيب متطابقة مع كابلات التيار المتردد عالية الجهد، ويجب أن ينتهي سلك الدرع الخارجي المجدول حصريًا عند الحاجز الأرضي لأجهزة رف المراقبة لتجنب التداخل.

بروتوكولات الإرسال اللوجستي

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، يتم التوجيه عبر شبكات الشحن السريع DHL/FEDEX/UPS. يعتمد شحن المكونات على عبوات صناعية متخصصة مضادة للكهرباء الساكنة باستخدام حاويات ثقيلة، حاجز بخار، وحشوات رغوة البولي إيثيلين عالية الكثافة ومصبوبة خصيصًا لحماية الأسطح المقعدية المشغلة وملفات الخيوط.

الأسئلة الشائعة حول السلامة الميكانيكية

س: هل تتطلب هذه العلبة الواقية السلبية سحب تيار مستمر من اللوحة الخلفية للنظام؟

ج: لا. الغلاف ميكانيكي بالكامل وسلبي. يعمل بشكل مستقل عن اللوحة الخلفية للأجهزة ولا يسحب أي تيار من حلقة Proximitor.

س: هل يمكن تغيير عمق إدخال المسبار بينما يكون قطار الماكينة تحت الحمل؟

ج: نعم. تتيح آلية الضبط الخارجية لغلاف 21000 للفنيين الميدانيين ضبط أو استبدال مسبار التقارب الداخلي بأمان دون فتح غلاف الماكينة أو إيقاف العملية.

س: ما هو الفشل الهيكلي الذي يحدث إذا تدهورت موانع التسرب الحلقية (O-ring) من Viton تحت درجة حرارة عالية؟

ج: تؤدي موانع التسرب Viton المتدهورة إلى تعريض العزل البيئي للخطر، مما يسمح بدخول رذاذ الزيت أو الرطوبة الجوية إلى غرفة الجلبة. يؤدي هذا إلى تغيير مقاومة العزل للخطوط المحورية ويزعزع استقرار حلقة الإشارة.
