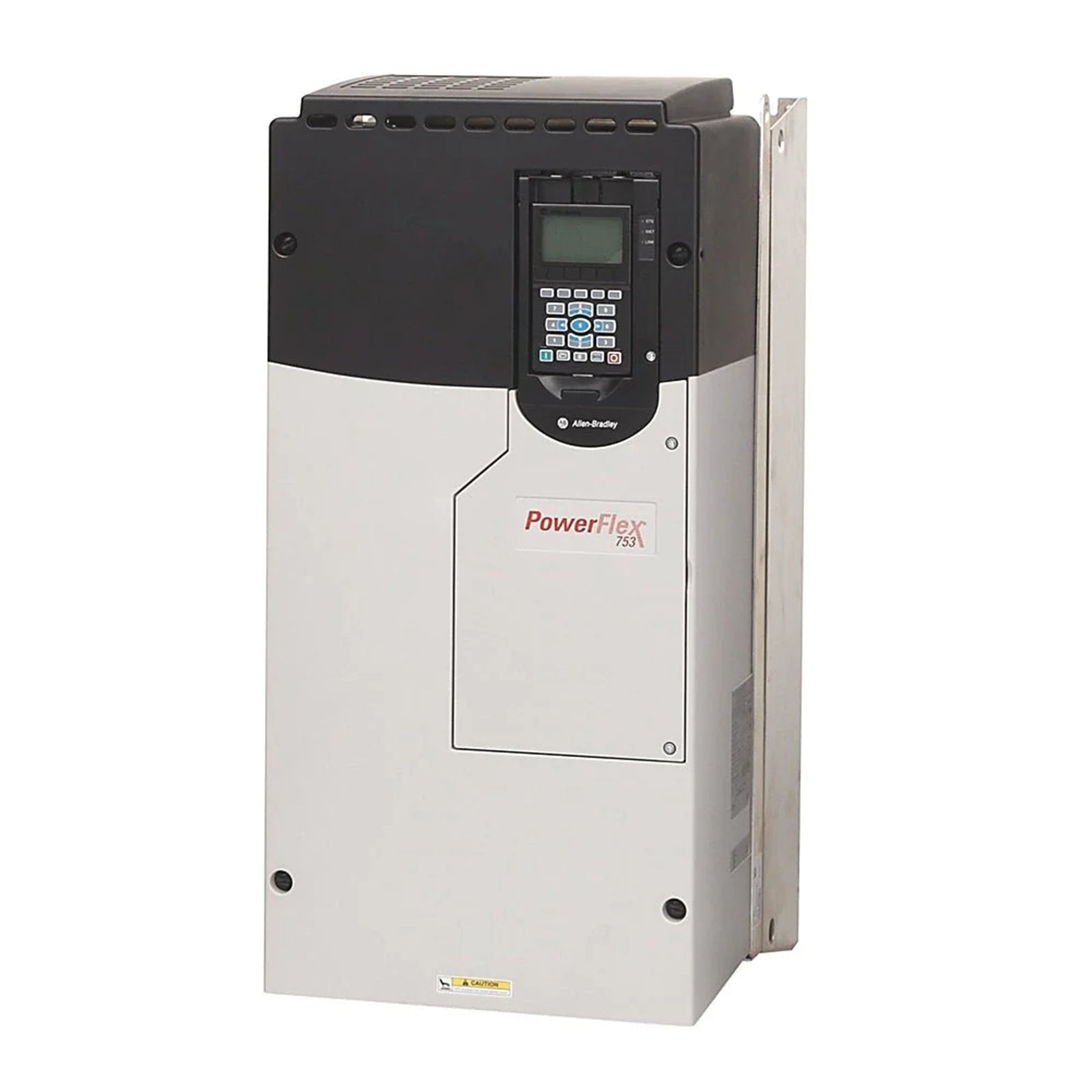

20F1AND477JN0NNNNN محرك تيار متردد PowerFlex 753 من Allen-Bradley
-
الأبعاد: 29.5 × 40.5 × 17.2 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه لتنظيم سرعة المحرك عالي الطاقة في منصات القيادة الصناعية، يوفر Allen-Bradley 20F1AND477JN0NNNNN (محرك التيار المتردد 20F1AND477JN0NNNNN) تنفيذًا كهربائيًا مباشرًا لتحويل الطاقة للتحكم في المحرك الاستقرائي.
مصفوفة النماذج والتكوين
يمثل بناء 20F1AND477JN0NNNNN وحدة PowerFlex 753 مصنفة لمدخل 480 VAC أو 650 VDC. يشتمل الجهاز على دوائر شحن مسبق مدمجة لإدارة تيار الاندفاع والترشيح الناتج. يتم إيواؤه في هيكل من النوع المفتوح IP20/IP00، يستثني هذا التكوين ترانزستورات الكبح الديناميكي الداخلية ووحدات واجهة المستخدم البشرية (HIM).
مواصفات الجهاز
| المعلمة | المواصفات |
| النموذج | 20F1AND477JN0NNNNN |
| العلامة التجارية | ألن برادلي |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 6 كجم |
| أبعاد الشحن | 29.5 × 40.5 × 17.2 سم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية |
| استهلاك الطاقة | 300 كيلو واط (400 حصان) |
| جهد الإدخال | 480 فولت تيار متردد / 650 فولت تيار مستمر |
| تيار الإخراج | 477 أمبير |
سمات التحكم في القيادة الصناعية
تستخدم منصة PowerFlex 753 اتصالات ناقل لوحة الخلف عالية السرعة للحفاظ على الأداء المحدد عبر شبكات EtherNet/IP وCIP. تدعم البنية التوافق مع تحديثات البرامج الثابتة، مما يتيح تحديثات محلية لخوارزميات التحكم ومنطق الحماية. تتيح بطاقات الخيارات المعيارية قياس كثافة الإدخال/الإخراج، مما يضمن التزامن الدقيق لمحاور القيادة داخل أنظمة الأتمتة المعقدة.
معلومات الطلب
-
1 x 20F1AND477JN0NNNNN محرك تيار متردد
-
1 x مجموعة كتلة طرفية
-
1 x حزمة وثائق فنية
إرشادات التركيب الميداني
-
التخفيف الحراري:
قم بتركيب المحرك عموديًا في حاوية ذات تهوية كافية بالهواء القسري. حافظ على الخلوص المحدد حول المشتت الحراري لتسهيل التبريد بالحمل الحراري أثناء التشغيل بأقصى حمل.
-
فصل الكابلات:
قم بتوجيه أسلاك الطاقة عالية الجهد بشكل منفصل عن موصلات إشارة التحكم منخفضة الجهد لمنع التداخل الكهرومغناطيسي وتدهور الإشارة.
-
بروتوكول التأريض:
قم بتوصيل طرف الأرض الواقية للهيكل (PE) بناقل تأريض منخفض المعاوقة للحفاظ على استقرار مرجع الجهد وضمان الامتثال لمعايير السلامة.
-
الحماية البيئية:
بصفته مكونًا مصنفًا بـ IP00، يجب تثبيت هذه الوحدة داخل حاوية ثانوية متوافقة مع NEMA/UL لمنع دخول الغبار الموصل أو الرطوبة.
الأسئلة الشائعة
-
هل يمكن تبديل المحرك الساخن أثناء تنشيطه؟
لا. يجب إزالة تنشيط الوحدة تمامًا، ويجب التحقق من أن جهد ناقل التيار المستمر هو 0 فولت تيار مستمر قبل إجراء أي استخراج مادي أو تغييرات في توصيل الطرف.
-
هل يدعم هذا الطراز مقاومات الكبح الديناميكي الخارجية؟
لا. يفتقر رقم الجزء المحدد هذا إلى ترانزستور الكبح الديناميكي الداخلي المطلوب لتعديل الطاقة إلى بنك مقاوم خارجي.
-
هل وحدة واجهة المستخدم البشرية (HIM) مطلوبة للإعداد؟
لا. يمكن إدارة التكوين عبر اتصال الشبكة أو برامج الهندسة؛ HIM اختياري وغير مدرج في بناء الأجهزة هذا.
-
كيف يتم حماية دائرة الشحن المسبق؟
تم تصميم دائرة الشحن المسبق المدمجة لنطاق جهد الإدخال المحدد؛ سيؤدي جهد الإدخال غير الصحيح إلى تشغيل رموز خطأ وقائية وتعطيل تشغيل المحرك.
-
هل يمكن تحديث البرامج الثابتة في الميدان؟
نعم. يدعم المحرك توافق تحديث البرامج الثابتة عبر منافذ الاتصال الخاصة به باستخدام أدوات برامج الشركة المصنعة.
-
ما هي عواقب تجاوز الإخراج المقدر 477 أمبير؟
سيؤدي المحرك إلى تعثر التيار الزائد، مما يؤدي على الفور إلى تعطيل ترانزستورات طاقة الإخراج لمنع تلف جسر العاكس أو لفائف المحرك.
-
هل يمكن للمستخدم صيانة المكونات الداخلية؟
لا. هذا المحرك هو وحدة قابلة للاستبدال في الميدان (FRU). يؤدي فتح الهيكل إلى إبطال امتثال الأجهزة؛ لا توجد صمامات أو مكونات قابلة للصيانة من قبل المستخدم في الداخل.
-
كيف يتم مزامنة مدخل 480 فولت تيار متردد؟
يكشف المحرك تلقائيًا عن تردد الإدخال ويضبط أنماط إطلاق الجسر الكهربائي للحفاظ على سلامة شكل موجة الإخراج.
