1771-NIS ألن برادلي 1771 N-Series ورقة البيانات والدليل الفني

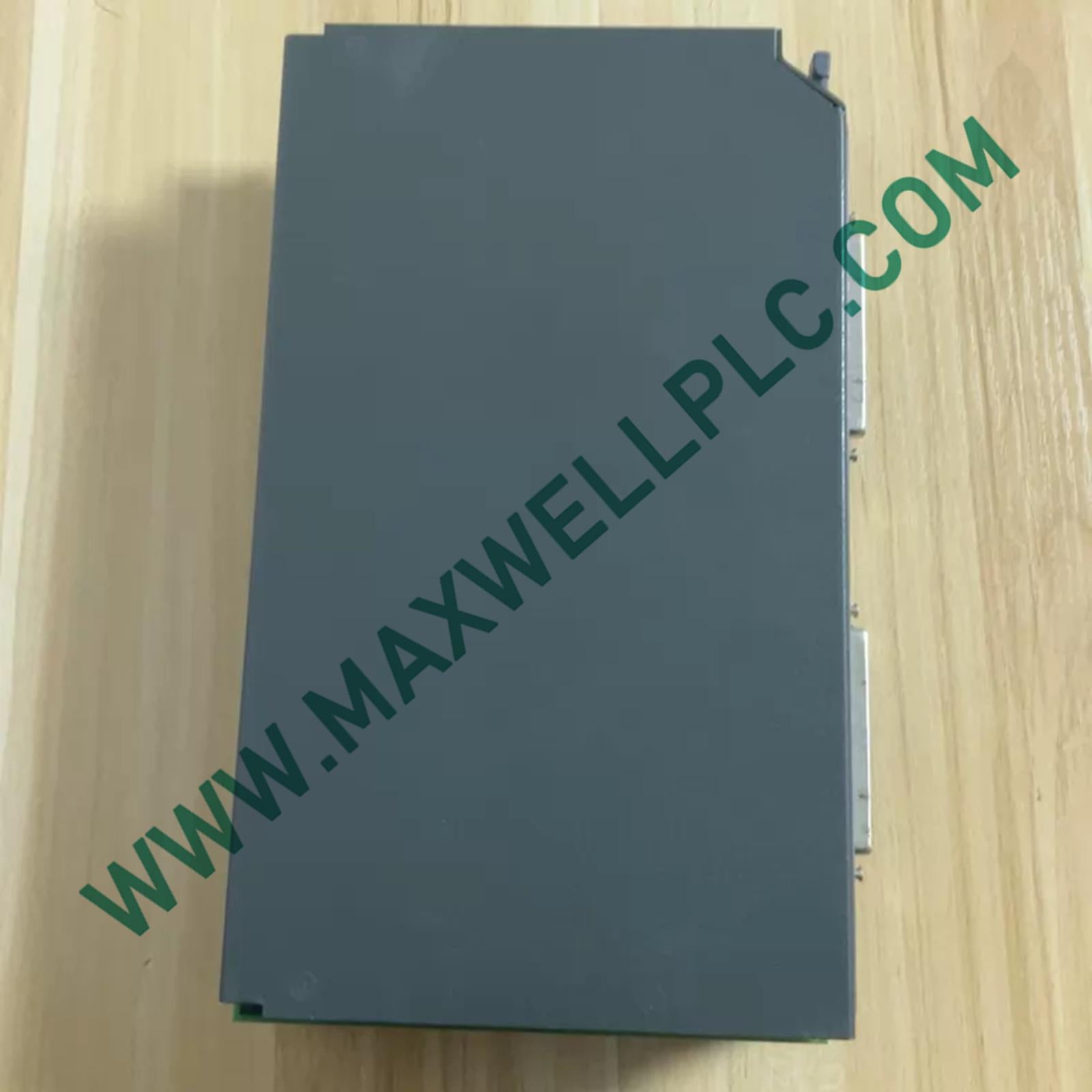

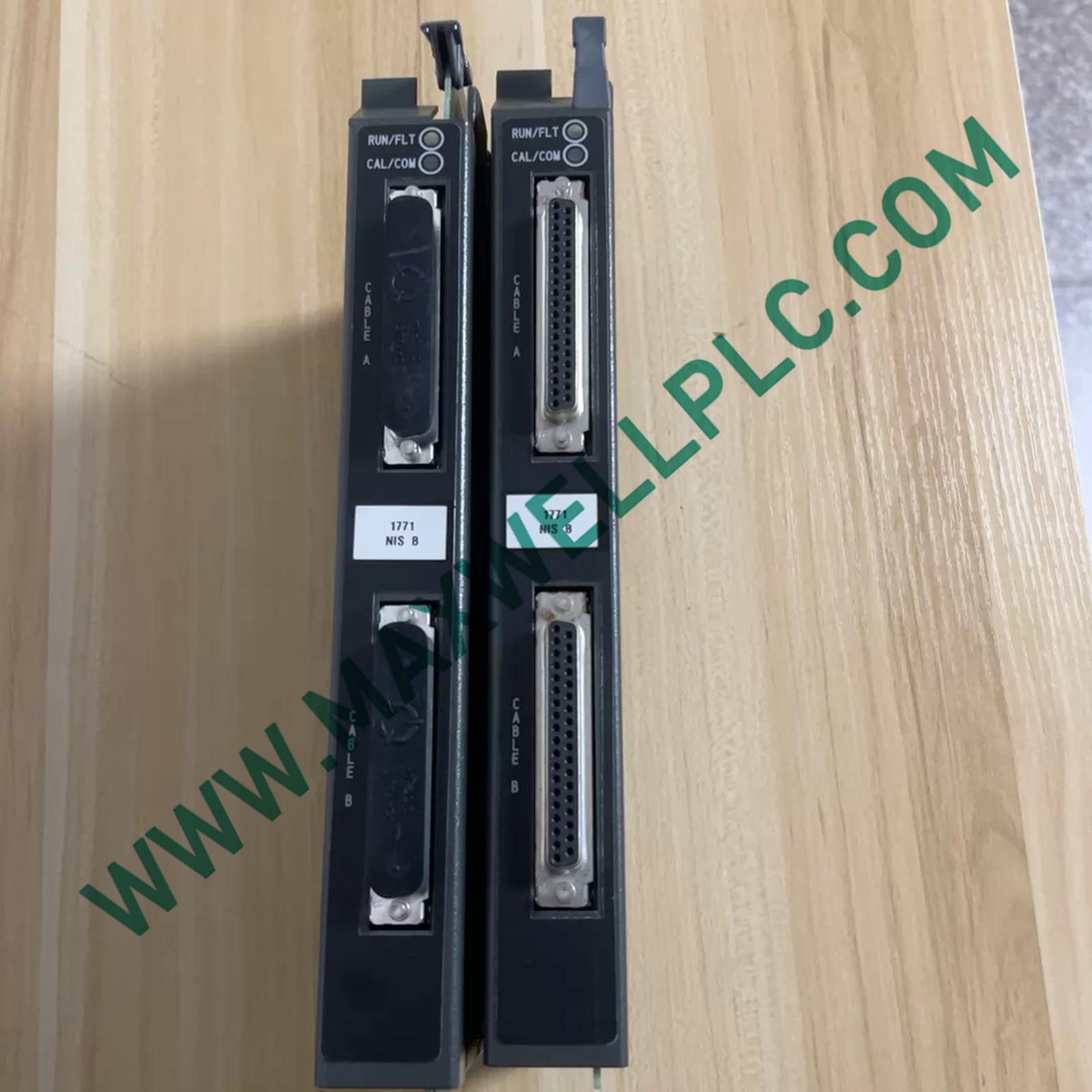

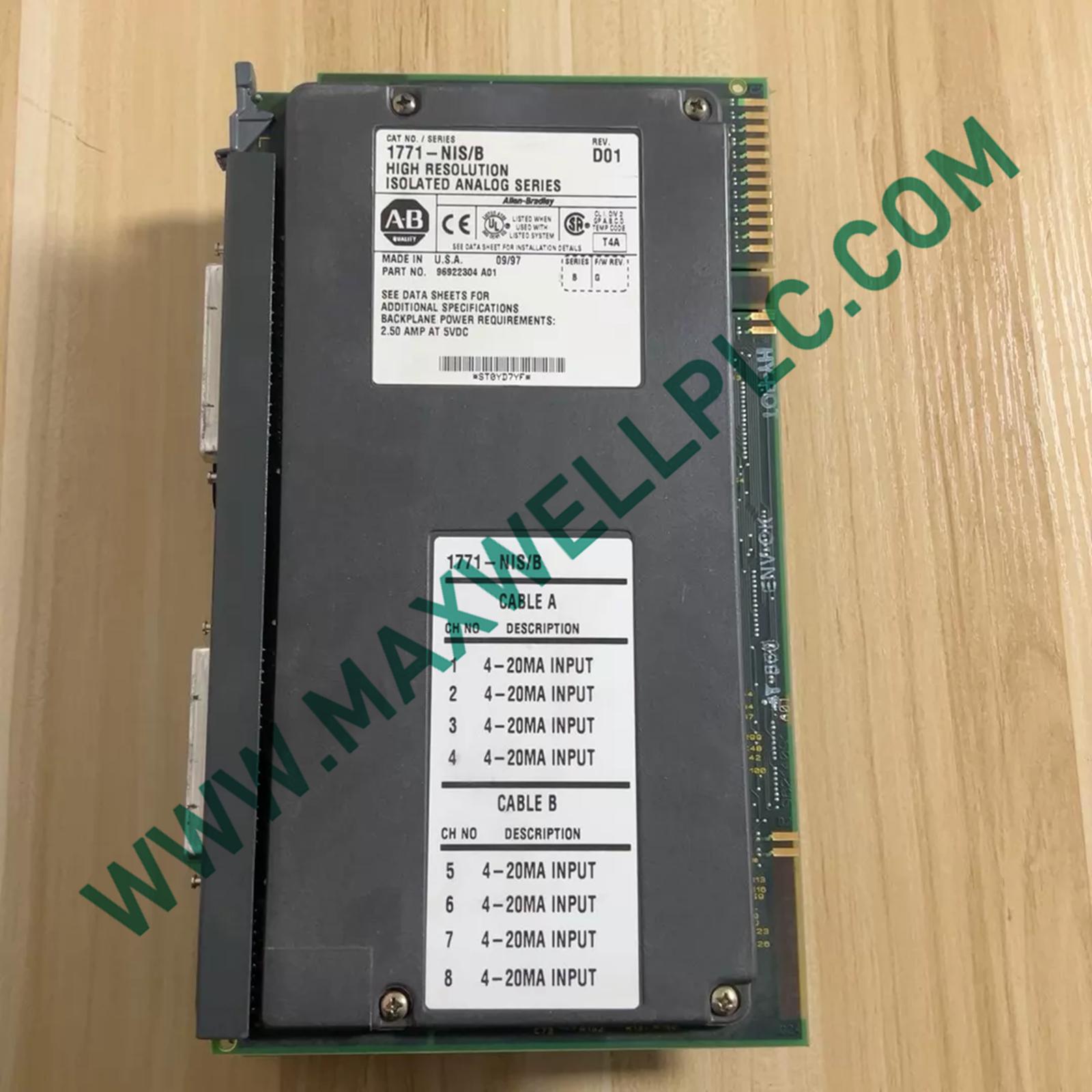

وحدة تناظرية 1771-NIS من سلسلة Allen-Bradley N طراز 1771

Allen-Bradley

وحدة تناظرية 1771-NIS من سلسلة Allen-Bradley N طراز 1771

SKU: 1771-NIS

In Stock

الأبعاد: 3 × 15.2 × 25.8 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : ألين برادلي, أنظمة Allen-Bradley PLC-5 و SLC 500 القديمة, كل المنتجات

Tags : Allen-Bradley 1771 N-Series, Allen-Bradley PLC-5, Analog Input Modules, Bently Nevada 3300 XL, High-Resolution Analog Modules, PLC-5 Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين وحدة Allen-Bradley 1771-NIS/A (وحدة 1771-NIS التناظرية) لاكتساب إشارة تيار 4-20 مللي أمبير في هيكل الإدخال/الإخراج PLC-5، وتوفر ثماني قنوات إدخال تناظرية معزولة مع طاقة حلقة يتم توفيرها بواسطة الوحدة. الوحدة هي جزء من عائلة الإدخال/الإخراج التناظرية عالية الدقة من السلسلة 1771 N-Series وتتصل بأنظمة PLC-3 وPLC-5 وPLC-5/250 من خلال اتصالات نقل الكتل. أدرجت Rockwell Automation الوحدة 1771-NIS كمنتج متوقف اعتبارًا من 31 مايو 2017.

معلومات الطراز والمراجعة

رقم الكتالوج الأساسي هو 1771-NIS. المراجعات المتاحة المحددة في المواد المرفقة هي 1771-NIS/A، 1771-NIS/B، و 1771-NIS/C. تحدد هذه اللواحق مراجعات الأجهزة بدلاً من وظائف الإدخال المختلفة.

المعلمة	المواصفات
الطراز	1771-NIS
العلامة التجارية	ألين برادلي
السلسلة	1771 N-Series
نوع المنتج	وحدة إدخال تناظرية معزولة عالية الدقة
النظام	نظام 1771 PLC-5
قنوات الإدخال	8
نوع الإدخال	التيار
نطاق الإدخال الاسمي	4-20 مللي أمبير
نطاق الإدخال الموسع	0.1-21 مللي أمبير
دقة الإدخال	330 نانو أمبير/بت، 16 بت أحادي القطب
أقصى مقاومة إدخال	300 أوم
طاقة الحلقة	20-30 فولت تيار مستمر
وظيفة طاقة الحلقة	توفرها الوحدة
تيار اللوحة الخلفية	2.9 أمبير كحد أقصى
تبديد الطاقة	12 واط
نطاق ترددي للإدخال	9 هرتز
كشف الإدخال المفتوح	5 ثوانٍ كحد أقصى
عتبة ما تحت النطاق	3.2 مللي أمبير
عتبة ما فوق النطاق	21 مللي أمبير
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
الرطوبة النسبية	5 إلى 95%، بدون تكثف
الوزن	0.75 كجم
أبعاد الشحن	3 × 15.2 × 25.8 سم
بلد المنشأ	الولايات المتحدة الأمريكية
رمز التعريفة الجمركية	8537101190
منشأ الشحنة	شيامن، الصين

تحدد وثائق Rockwell Automation الوحدة 1771-NIS كوحدة إدخال تيار معزولة بـ 8 قنوات مع نطاق 4-20 مللي أمبير. تسرد وثائق اختيار Rockwell قيمة تيار اللوحة الخلفية 2.9 أمبير، بينما تحدد مواد اختيار نظام 1771 الأقدم أيضًا الوحدة على أنها تتطلب حوالي 2.4 أمبير في بيانات تكوين النظام. لحسابات طاقة الرف، يجب استخدام الحد الأقصى المنشور الخاص بالوحدة وهو 2.9 أمبير.

اللوحة الخلفية PLC-5 وواجهة الإشارة

الوحدة 1771-NIS هي وحدة تناظرية ذكية لنقل الكتل بدلاً من بطاقة إدخال منفصلة بسيطة. يتم نقل بيانات القناة التناظرية بين الوحدة ووحدة التحكم PLC من خلال اللوحة الخلفية للإدخال/الإخراج 1771.

تشمل الخصائص الكهربائية الرئيسية ما يلي:

8 قنوات إدخال تيار معزولة.
نطاق قياس اسمي 4-20 مللي أمبير.
طاقة حلقة توفرها الوحدة لأجهزة الإرسال ثنائية الأسلاك المتوافقة.
مصدر طاقة حلقة 20-30 فولت تيار مستمر.
دقة 330 نانو أمبير/بت مع تحويل أحادي القطب 16 بت.
أقصى مقاومة إدخال 300 أوم.
حماية من الجهد الزائد 24 فولت تيار مستمر.
نطاق ترددي للإدخال 9 هرتز.
يتم دعم وظائف معالجة الإشارة العالية والمنخفضة من خلال تكوين الوحدة.

تم تحديد الوحدة للاستخدام مع لوحة إنهاء عن بعد 1771. تحدد وثائق Rockwell الوحدة 1771-RTP4 على أنها RTP المناسب للوحدة 1771-NIS.

خصائص واجهة التحكم الصناعي

تنتمي الوحدة 1771-NIS إلى بنية التحكم الصناعي Allen-Bradley PLC-5. تتم معالجة قيمها التناظرية محليًا وتبادلها مع PLC من خلال عمليات نقل الكتل.

تشير معلومات التكوين المرفقة إلى أن الوحدة يمكنها استخدام التمثيل الثنائي الطبيعي أو تمثيل البيانات المقيسة. تتم معالجة التصفية الرقمية وتكوين القناة من خلال كتلة تكوين الوحدة بدلاً من معالجة الإدخال/الإخراج المنفصل.

لتصميم رف PLC-5، يجب تضمين حمل اللوحة الخلفية الأقصى البالغ 2.9 أمبير في حساب طاقة الهيكل. يساهم تبديد الوحدة البالغ 12 واط أيضًا في الحمل الحراري داخل هيكل الإدخال/الإخراج.

معلومات الطلب

1 × وحدة إدخال تناظرية Allen-Bradley 1771-NIS
1 × موضع تثبيت هيكل إدخال/إخراج PLC-5 1771 متوافق
1 × لوحة إنهاء عن بعد 1771-RTP4، عند الحاجة إليها حسب ترتيب الأسلاك الميدانية
قد يتطلب 2 × مجموعات كبلات متوافقة لاتصال RTP؛ تتضمن أمثلة الكبلات المتوافقة المنشورة 1771-NC6 و 1771-NC15.
لا يُفترض أن تتضمن الكتيبات والكابلات ولوحات RTP وغيرها من الملحقات ما لم يتم إدراجها على وجه التحديد مع العنصر المورد.

ملاحظات التثبيت والأسلاك

تثبيت الهيكل

قم بتثبيت الوحدة في فتحة هيكل إدخال/إخراج 1771 متوافقة.
تحقق من أن مصدر طاقة الهيكل يمكنه دعم متطلبات تيار اللوحة الخلفية للوحدة.
قم بتضمين تبديد طاقة الوحدة عند حساب التحميل الحراري للرف.
يجب إزالة الطاقة من هيكل الإدخال/الإخراج قبل تثبيت الوحدة أو إزالتها.
تحقق من مراجعة الوحدة مقابل تطبيق PLC-5 الحالي قبل الاستبدال.

أسلاك الحلقة التناظرية

استخدم أسلاك قياس محمية مناسبة لإشارات 4-20 مللي أمبير.
افصل الأسلاك التناظرية منخفضة المستوى عن محركات التيار العالي وموصلات الطاقة.
حافظ على استقطاب إشارة ثابت في جميع أنحاء حلقة المرسل.
قم بإنهاء دروع الكابلات وفقًا لمعيار تأريض المصنع.
تجنب إنشاء حلقات تأريض الدرع غير المقصودة.
تحقق من جهد حلقة المرسل مقابل مواصفات طاقة الحلقة التي توفرها الوحدة قبل التشغيل.

اتصال RTP

استخدم ترتيب الإنهاء عن بعد المحدد للوحدة 1771-NIS.
تحقق من نوع الكابل وطول الكابل قبل التثبيت.
تأكد من تعيينات الأطراف مقابل وثائق 1771-NIS المطبقة.
لا تقم بتوصيل الأسلاك الميدانية مباشرة بمجموعة أطراف غير متوافقة.

الأسئلة المتداولة

كم عدد المدخلات التناظرية التي توفرها الوحدة 1771-NIS؟

توفر 8 قنوات إدخال تيار معزولة. كل قناة مخصصة لقياس التيار التناظري ضمن نطاق إدخال الوحدة المحدد.
ما الإشارة التي تقيسها الوحدة 1771-NIS؟

النطاق الأساسي للإشارة هو 4-20 مللي أمبير. نطاق القياس الموسع المنشور هو 0.1-21 مللي أمبير.
هل توفر الوحدة طاقة حلقة؟

نعم. توفر الوحدة طاقة حلقة لأجهزة الإرسال الميدانية المتوافقة. مصدر طاقة الحلقة المحدد هو 20-30 فولت تيار مستمر.
ما هو متطلب تيار اللوحة الخلفية؟

تدرج الوثائق المنشورة تيارًا أقصى للوحة الخلفية يبلغ 2.9 أمبير. يجب تضمين هذه القيمة عند حساب سعة طاقة هيكل 1771.
ما هي الدقة المتاحة على المدخلات التناظرية؟

يتم تحديد تحويل الإدخال على أنه دقة أحادية القطب 16 بت مع حوالي 330 نانو أمبير/بت لقنوات إدخال التيار.
هل يمكن تبديل الوحدة 1771-NIS بسرعة؟

لا تفترض القدرة على التبديل السريع. يتطلب إجراء تثبيت نظام 1771 إزالة طاقة الهيكل قبل إدخال أو إزالة وحدة الإدخال/الإخراج.
ما هي لوحة الإنهاء عن بعد المحددة؟

تم تحديد 1771-RTP4 للوحدة 1771-NIS. تتطلب تجميعات الكابلات المتوافقة عند استخدام ترتيب الإنهاء عن بعد.
ما هي منصات PLC التي يمكن أن تتصل بالوحدة؟

تتصل الوحدة 1771-NIS بوحدات التحكم PLC-3 وPLC-5 وPLC-5/250 التي تدعم عملية نقل الكتل المطلوبة.
