نظرة عامة على المنتج

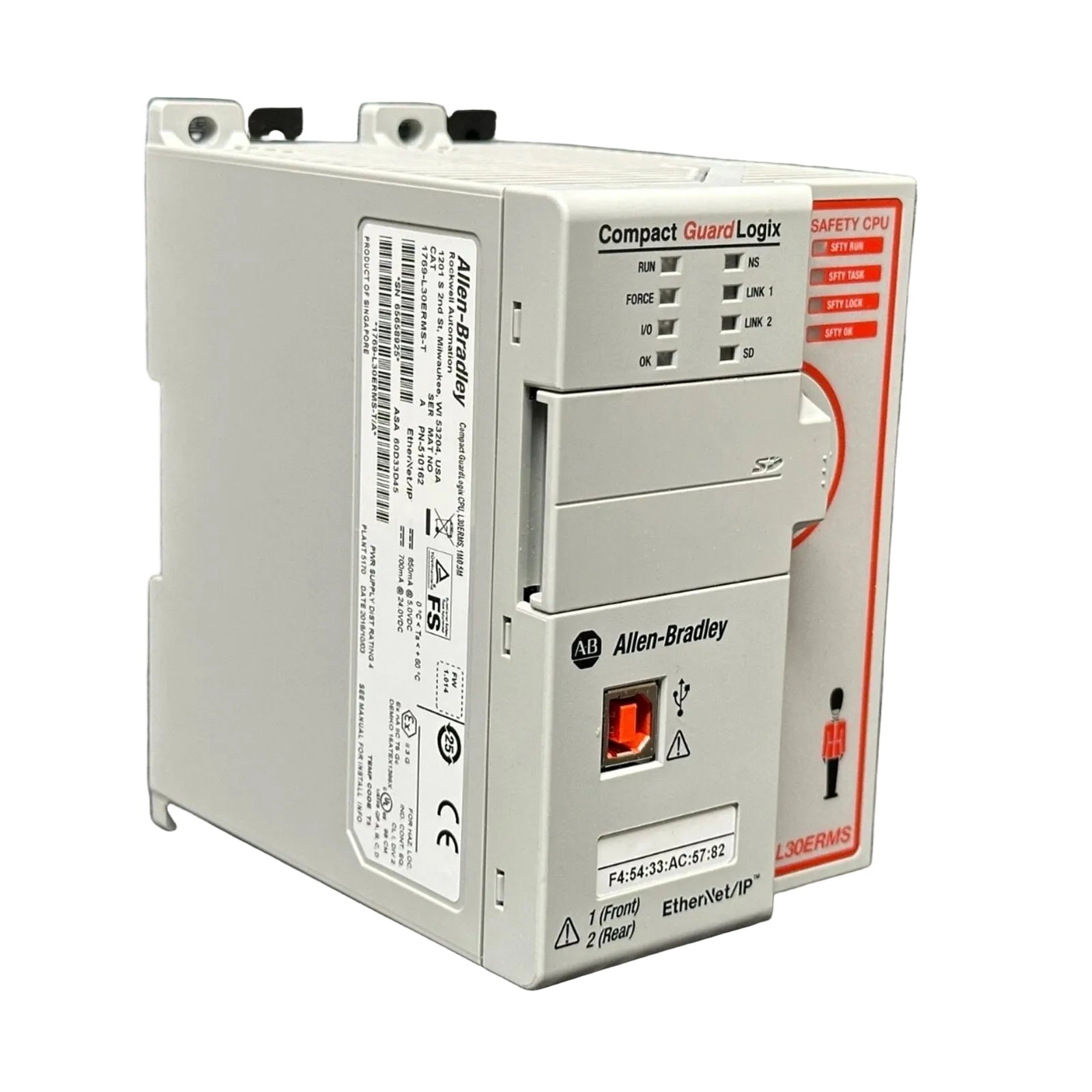

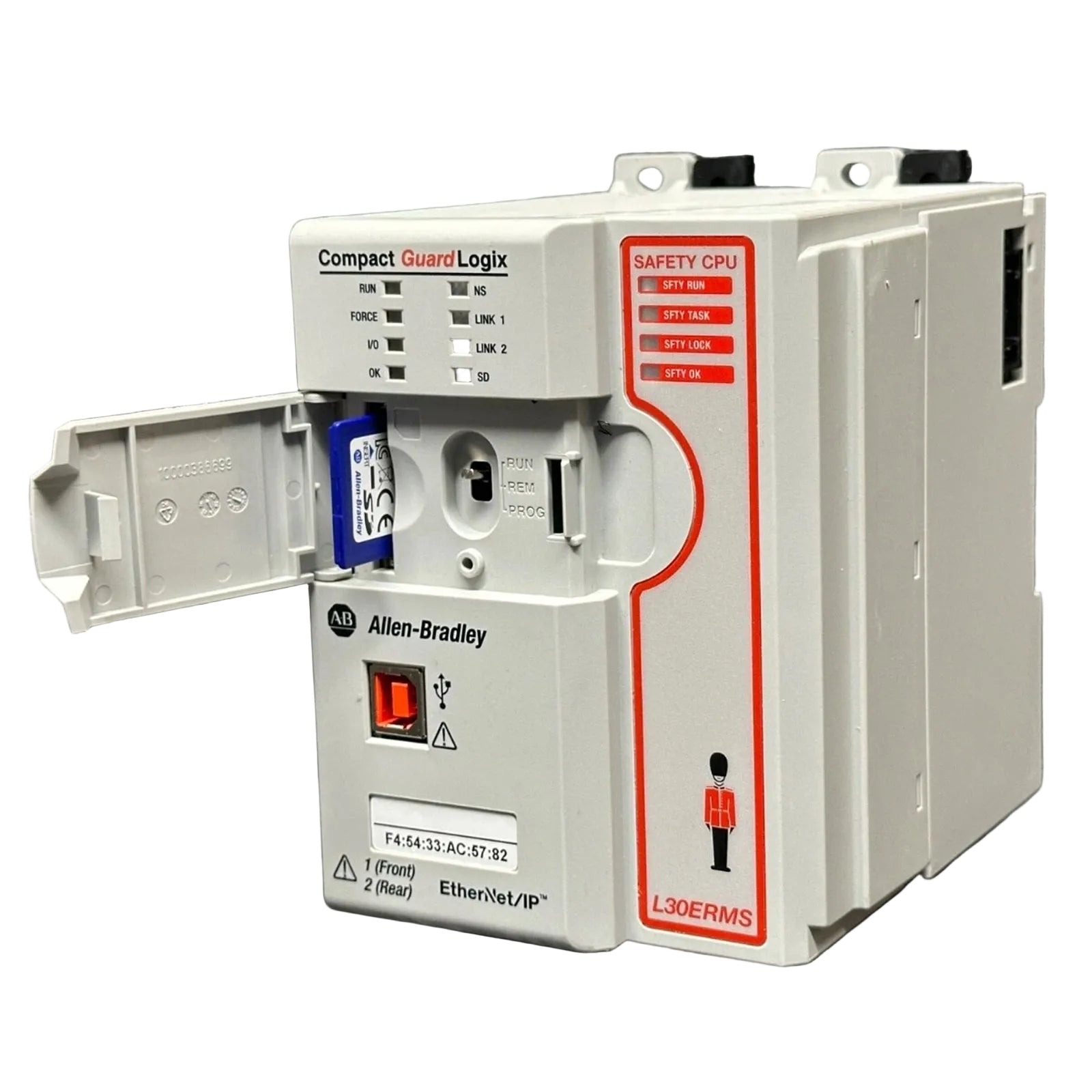

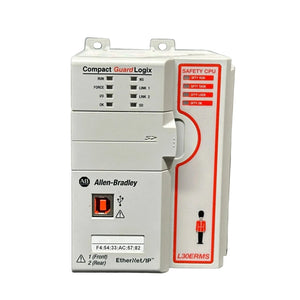

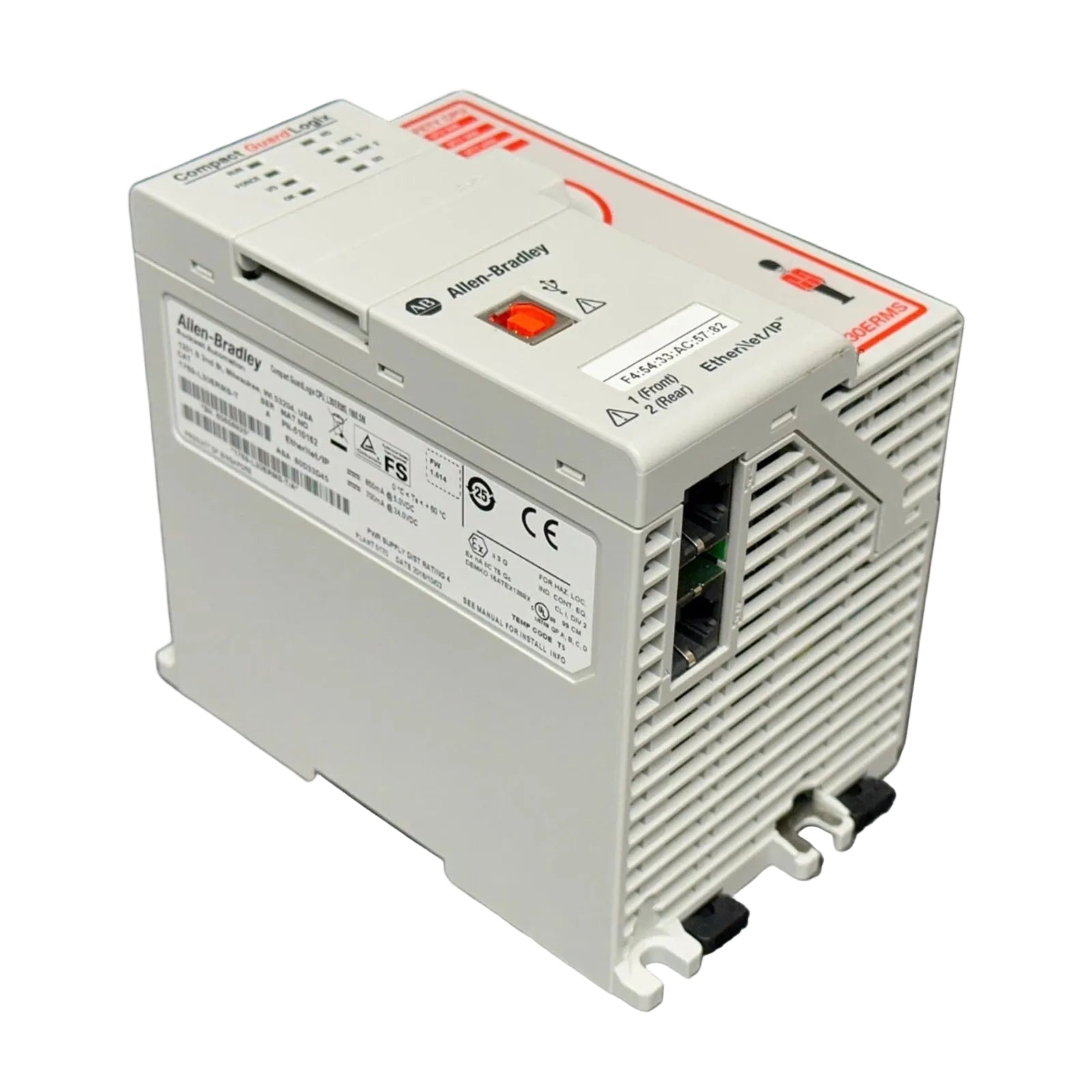

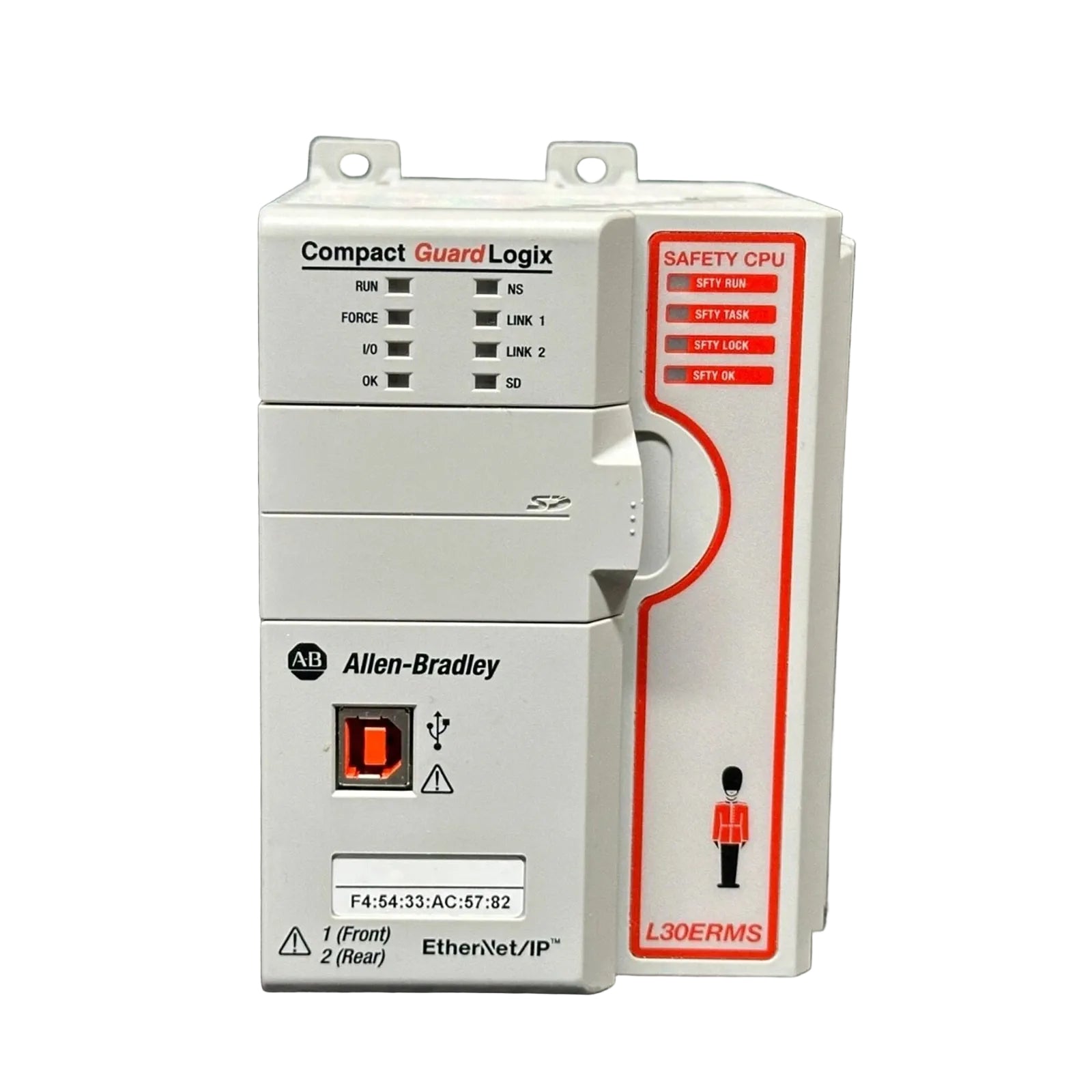

يمثل جهاز التحكم Allen-Bradley 1769-L30ERMS Compact GuardLogix قمة التكامل بين السلامة والتحكم القياسي ضمن سلسلة CompactLogix 5370. كجهاز تحكم أتمتة قابل للبرمجة (PAC) عالي الأداء، فقد تم تصميمه خصيصًا للتعامل مع مهام سلامة الماكينات المعقدة جنبًا إلى جنب مع تنفيذ المنطق القياسي. من خلال توحيد التحكم في السلامة والتحكم القياسي في جهاز تحكم واحد مدمج، يقلل 1769-L30ERMS من تعقيد النظام، ويوفر مساحة قيمة في الخزانة، ويبسط متطلبات الأسلاك في بيئات الأتمتة المتطورة.

مع ذاكرة تبلغ 1 ميجابايت للتحكم القياسي و0.5 ميجابايت للمهام المتعلقة بالسلامة، يوفر معالج وحدة المعالجة المركزية هذا أداءً حتميًا في أرض مصنعك. تدعم منافذه المزدوجة Ethernet/IP اتصالات عالية السرعة وتركيبات حلقة على مستوى الجهاز (DLR)، بينما تجعل إمكانيات الحركة المتكاملة—التي تدعم ما يصل إلى 4 محاور—الخيار الأمثل للتعبئة عالية الدقة، ومناولة المواد، وآلات التجميع الروبوتية. عندما تشتري أجهزة تحكم 1769-L30ERMS، فإنك تستثمر في منصة مجربة وعالية الموثوقية تلبي معايير السلامة الصارمة المطلوبة للتصنيع الصناعي الحديث.

المواصفات الفنية

شرح تكوين النموذج

يتبع 1769-L30ERMS هيكل تسمية Rockwell Automation الدقيق:

• 1769: يحدد منصة أجهزة الإدخال/الإخراج المدمجة.

• L30: يشير إلى سلسلة طراز وحدة التحكم ضمن خط CompactLogix.

• ER: يشير إلى منافذ إيثرنت/آي بي المزدوجة.

• M: يحدد إمكانية الحركة المتكاملة.

• S: يشير إلى وظيفة السلامة (GuardLogix).

يضمن هذا التكوين القوي أن يتمكن المهندسون من تحديد الإمكانيات الدقيقة — السلامة، والحركة، والشبكات — في لمحة، مما يسهل عمليات الشراء الأسرع وتصميم النظام.

التطبيقات النموذجية

• خلايا العمل الروبوتية: تنسيق مناطق السلامة ومسارات الحركة للتجميع الآلي.

• خطوط التعبئة والتغليف: مزامنة آلات الملء، ووضع العلامات، والمحولات متعددة المحاور مع أجهزة التعشيق المصنفة للسلامة.

• أنظمة مناولة المواد: تنفيذ مراقبة السرعة المصنفة للسلامة لأنظمة النقل عالية السرعة.

• تجميع السيارات: إدارة تسلسلات الآلات المعقدة والحساسة للسلامة حيث يجب أن تتفاعل منطق السلامة والمنطق القياسي بسلاسة.

• آلات التحكم الرقمي بالحاسوب (CNC) والأدوات الدقيقة: توفير تحكم في الحركة عالي السرعة مع سلامة متكاملة لحماية المشغل.

توافق النظام

تم تصميم 1769-L30ERMS للعمل ضمن نظام Compact I/O 1769، مما يسمح بالتكامل المباشر لما يصل إلى 8 وحدات إدخال/إخراج. وهو متوافق تمامًا مع برنامج Studio 5000 Logix Designer، مما يتيح التطوير الموحد لكل من كود السلامة والكود القياسي. يتكامل بسلاسة مع محركات Allen-Bradley PowerFlex للحركة و Guardmaster safety I/O، مما يضمن نظامًا بيئيًا متماسكًا للأتمتة.

أساسيات التركيب

• التركيب: تأكد من تركيب وحدة التحكم بإحكام في وضع مستقيم على سكة DIN قياسية مقاس 35 مم أو على سطح لوحة.

• التهوية: حافظ على المسافة المحددة لضمان تبديد حراري مناسب؛ احتفظ بالوحدة بعيدًا عن مصادر الحرارة العالية لمنع التدهور المبكر.

• التأريض: قم بإنشاء اتصال تأريض منخفض المعاوقة بسكة DIN للتخفيف من التداخل الكهرومغناطيسي (EMI) وحماية إلكترونيات وحدة المعالجة المركزية عالية السرعة.

• الأسلاك: استخدم كابلات إيثرنت محمية لجميع منافذ الاتصال لمنع فقدان الحزم في بيئات المصانع الصاخبة.

• التشغيل: تأكد من أن وحدة إمداد الطاقة تتطابق مع متطلبات الحمل لوحدة التحكم ومجموعة الإدخال/الإخراج المتصلة قبل تطبيق طاقة الحقل 24 فولت تيار مستمر.

مزايا المنتج

• السلامة المتكاملة: تلغي الحاجة إلى وحدة تحكم أمان ثانوية، مما يبسط مساحة الجهاز.

• اتصالات عالية السرعة: تتيح منافذ إيثرنت/آي بي المزدوجة المدمجة تركيبات مرنة، بما في ذلك حلقة على مستوى الجهاز (DLR) لتعزيز مرونة الشبكة.

• جاهز للتحكم في الحركة: مع 4 محاور من الحركة المتكاملة عبر إيثرنت/آي بي، يدعم تطبيقات الحركة المتقدمة دون الحاجة إلى وحدات متخصصة إضافية.

• الموثوقية: مصمم لتحمل مستويات اهتزاز 5G، وهو قوي بشكل استثنائي لتطبيقات الآلات ذات الدورات العالية.

معلومات الطلب

عندما تبحث عن مورد 1769-L30ERMS، تبرز Maxwell PLC بتقديم قطع غيار أصلية وموثقة المصدر. نضمن أن سعر 1769-L30ERMS الخاص بك يظل تنافسيًا مع توفير أمان وحدة مختبرة وعملية. اتصل بنا اليوم للتحقق من المخزون الحالي وأوقات التسليم.

اللوجستيات والشحن

معداتك حاسمة لعملياتك. نستخدم عبوات صناعية فاخرة مضادة للكهرباء الساكنة لكل وحدة تحكم، مما يضمن بقاء 1769-L30ERMS خالية من التفريغ الكهروستاتيكي (ESD) والتلف المادي أثناء الشحن. نعمل مع شركاء لوجستيين معترف بهم عالميًا لضمان تسليم سريع وآمن إلى منشأتك، سواء كنت في الجهة المقابلة للشارع أو في جميع أنحاء العالم.

لماذا تختار ماكسويل بي إل سي (Maxwell PLC)

في ماكسويل بي إل سي (Maxwell PLC)، نسد الفجوة بين المشتريات والتميز التقني. بفضل 30 عامًا من الخبرة، نحن لا نبيع قطع الغيار فحسب - بل نقدم الحلول. يحافظ فريقنا على علاقة مباشرة مع الشركات المصنعة الصناعية الكبرى، مما يسمح لنا بتوريد والتحقق من أعلى جودة لقطع غيار الأتمتة الصناعية. تخضع كل وحدة تحكم 1769-L30ERMS لسلسلة من الاختبارات الوظيفية الصارمة في مختبرنا قبل الشحن، ونقوم بتضمين تقارير اختبار شاملة مع كل عملية شراء لضمان قدرتك على بدء مشروعك بدون أي احتكاك فني.

الأسئلة المتكررة

• هل يتطلب 1769-L30ERMS برنامجًا محددًا؟

  نعم، ستحتاج إلى برنامج Studio 5000 Logix Designer لتكوين وبرمجة منطق السلامة والمنطق القياسي.

• هل يمكنني استخدام هذا التطبيق لغير تطبيقات السلامة؟

  بالتأكيد، يمكنك استخدام ذاكرة التحكم القياسية (1 ميجابايت) لمهام الأتمتة العادية، حتى لو لم تستخدم ميزات السلامة.

• ما هو الحد الأقصى لعدد وحدات الإدخال/الإخراج المسموح بها؟

  يدعم هذا الطراز ما يصل إلى 8 وحدات إدخال/إخراج محلية من نوع 1769.

• كم عدد محاور الحركة التي يمكنني التحكم فيها؟

  يدعم ما يصل إلى 4 محاور من الحركة المتكاملة عبر إيثرنت/آي بي.

• هل وحدة التحكم هذه مجددة أم جديدة؟

  نحن متخصصون في قطع الغيار عالية الجودة والمختبرة بالكامل، مما يضمن أن كل وحدة تلبي أو تتجاوز معايير أداء الشركة المصنعة الأصلية.

• هل يدعم تركيبات الحلقة؟

  نعم، تتيح منافذ إيثرنت/آي بي المزدوجة تكوينات حلقة على مستوى الجهاز (DLR)، مما يقلل من وقت التوقف عن العمل في حالة انقطاع الكابل.

• ماذا يحدث إذا تعطلت وحدة التحكم؟

  تسمح مؤشرات الحالة الأمامية بالاستكشاف السريع للمشكلات في الموقع، وتقوم وحدة التحكم بتسجيل تشخيصات مفصلة في البرنامج.

• هل يمكنني إضافة ذاكرة إلى L30ERMS؟

  لا، الذاكرة مدمجة في المصنع وثابتة عند 1 ميجابايت قياسية / 0.5 ميجابايت للسلامة.

• هل يمكن تحديث البرنامج الثابت؟

  نعم، يمكنك تحديث البرنامج الثابت عبر منافذ USB أو إيثرنت باستخدام أداة ControlFlash التي توفرها Rockwell.

• هل تقدمون تقارير معايرة؟

  نحن نقدم تقارير اختبار وظيفية مفصلة للتصديق على أن المعالج يعمل ضمن المواصفات.
