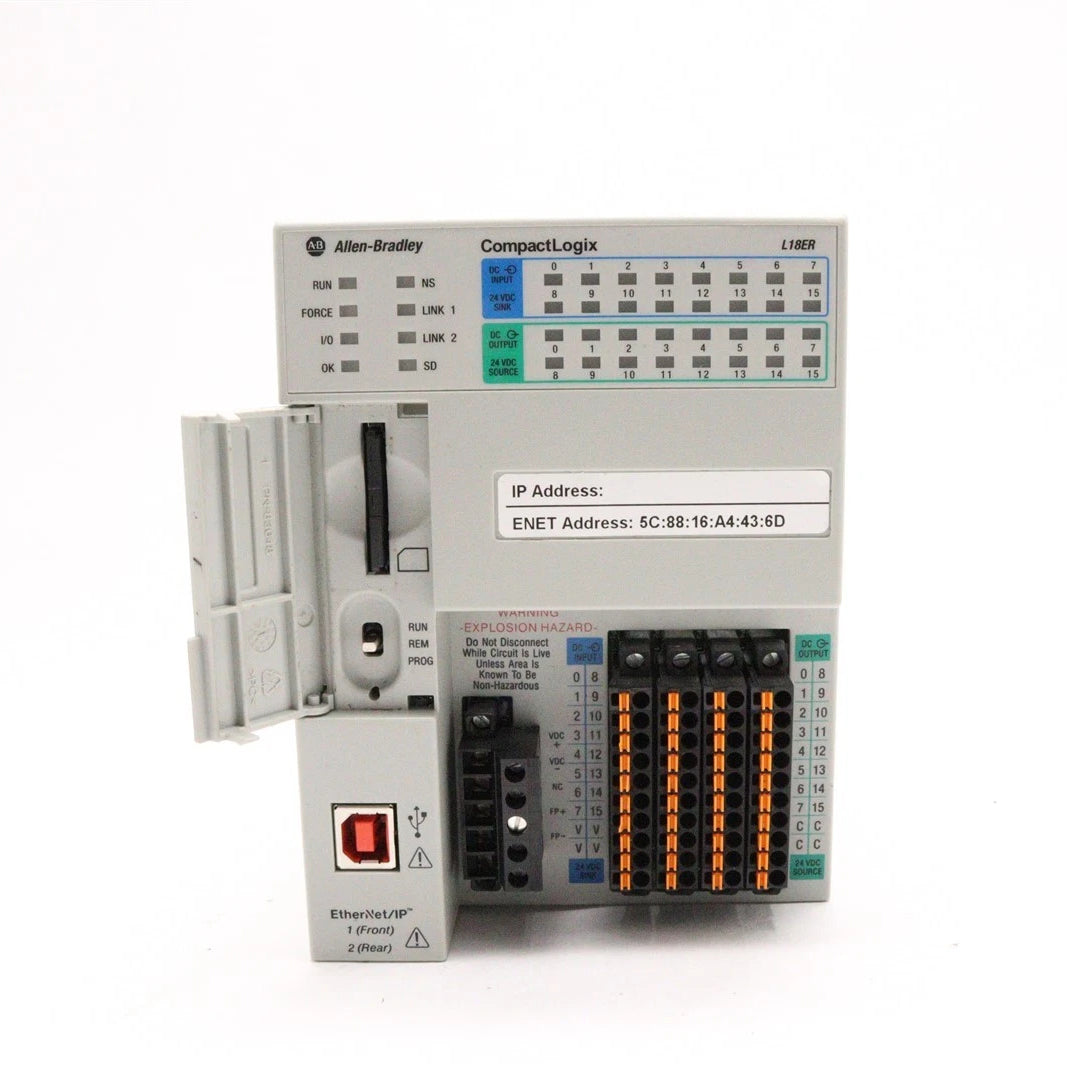

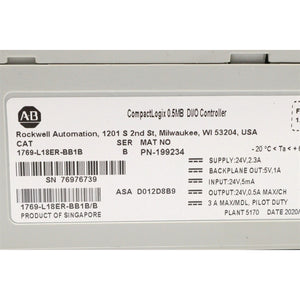

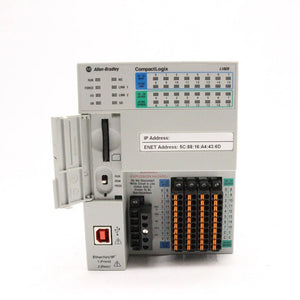

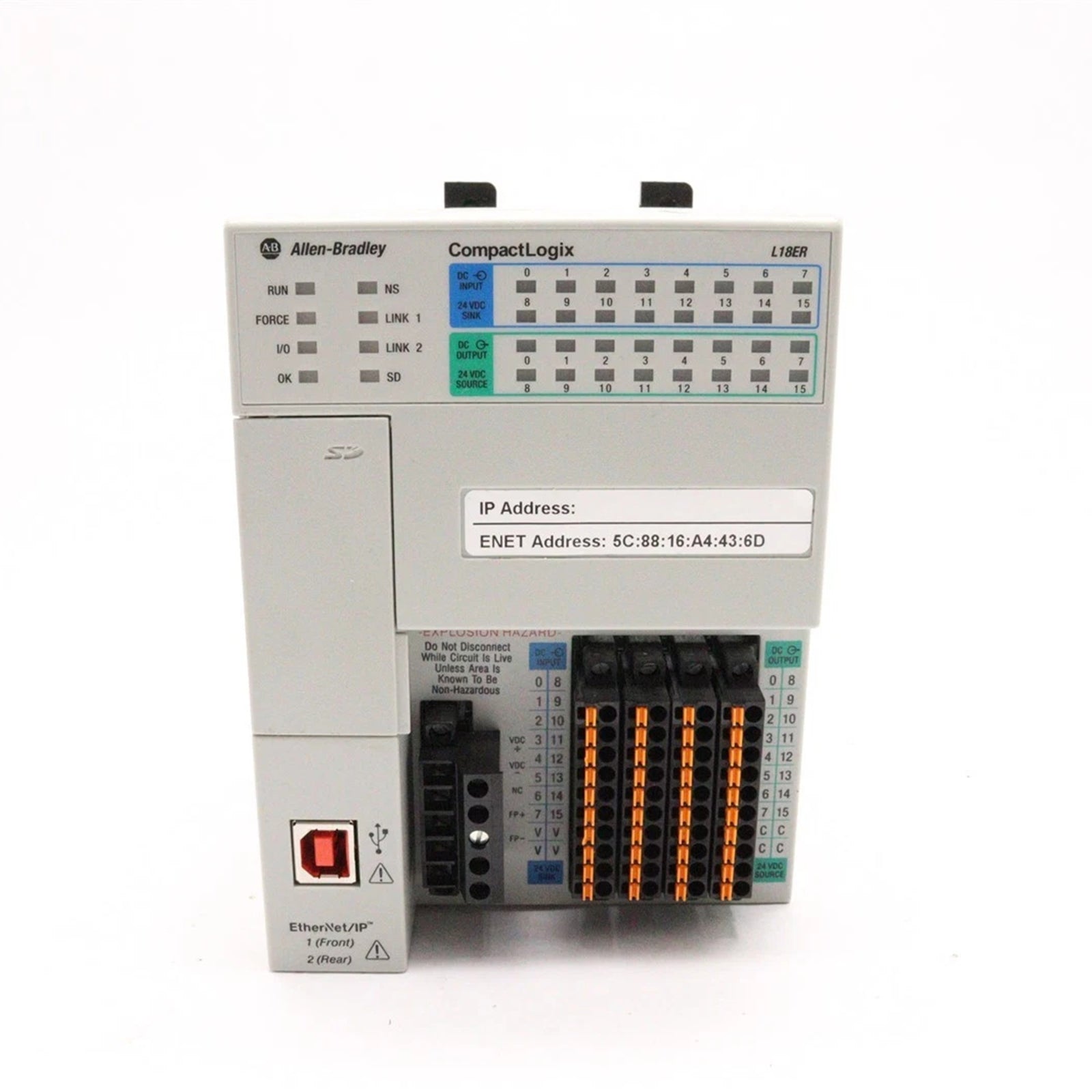

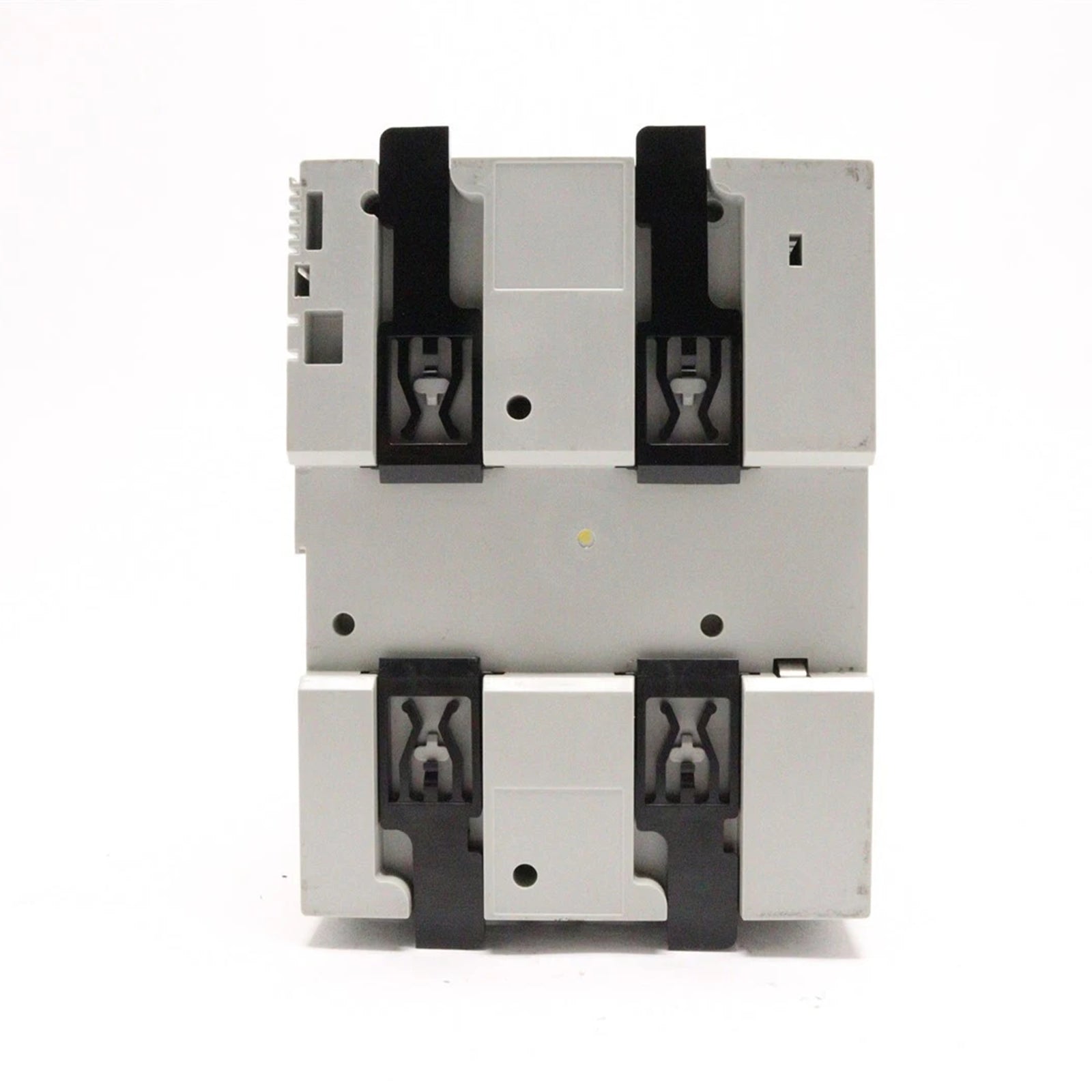

1769-L18ER-BB1B وحدة معالج Allen-Bradley CompactLogix
-
الأبعاد: 10 × 10.7 × 14.1 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم Allen-Bradley 1769-L18ER-BB1B (وحدة المعالج 1769-L18ER-BB1B) لتنفيذ منطق عالي السرعة في شبكات التحكم الموزعة EtherNet/IP، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لمهام الأتمتة المنفصلة.
مصفوفة تحديد الطراز
ينتمي الطراز 1769-L18ER-BB1B إلى سلسلة وحدات التحكم CompactLogix 5370 L1. يشير التعيين الأبجدي الرقمي إلى السمات الفنية التالية:
-
1769: توافق منصة الأجهزة للإدخال/الإخراج المدمج.
-
L18ER: منصة وحدة تحكم بذاكرة 512 كيلوبايت ومنافذ Ethernet/IP مزدوجة.
-
BB1B: تكوين إدخال/إخراج مدمج يتكون من 16 مدخلًا رقميًا بجهد 24 فولت تيار مستمر.

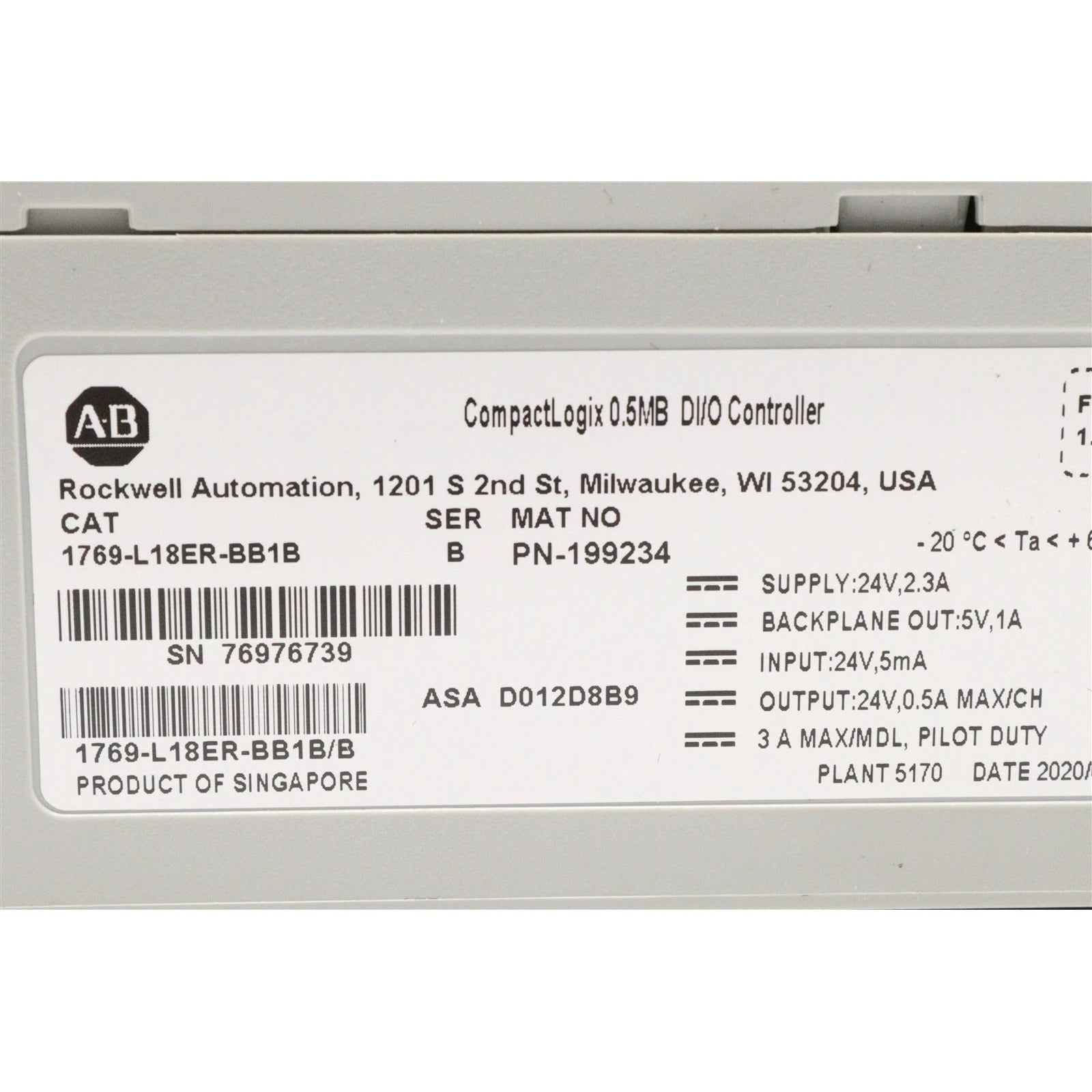

المواصفات الفنية
| المعلمة | المواصفات |
| النموذج | 1769-L18ER-BB1B |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.58 كجم |
| أبعاد الشحن | 10 × 10.7 × 14.1 سم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | مدخل 24 فولت تيار مستمر (1 أمبير @ 5 فولت تيار مستمر سحب اللوحة الخلفية) |
| ذاكرة المستخدم | 512 كيلوبايت |
| المدخلات الرقمية | 16 × 24 فولت تيار مستمر |
| الاتصال | منافذ Ethernet/IP مزدوجة |
| عقد EtherNet/IP | 8 عقد |
أداء شبكة EtherNet/IP الحتمية
تنفذ وحدة التحكم 1769-L18ER-BB1B اتصال EtherNet/IP حتميًا عبر مفتاحها المزدوج المنافذ المدمج. تسمح هذه البنية بتوسيع كثافة الإدخال/الإخراج عبر ناقل اللوحة الخلفية مع الحفاظ على معالجة حزم عالية السرعة. يضمن توافق فلاش البرامج الثابتة بقاء الوحدة متوافقة مع متطلبات مشروع Studio 5000 Logix Designer، مما يدعم هياكل الشبكة القياسية بما في ذلك هياكل الحلقات الخطية وعلى مستوى الجهاز (DLR) دون مكونات أجهزة إضافية.
معلومات الطلب
-
وحدة التحكم 1769-L18ER-BB1B.
-
أغطية منفذ الاتصال المدمجة.
-
مجموعة وثائق التعليمات.
-
ملاحظة: عادة ما تكون الكتل الطرفية للأسلاك الميدانية مطلوبة كإضافات أجهزة منفصلة.
إرشادات التثبيت
-
قم بتركيب وحدة التحكم على سكة DIN مقاس 35 مم أو مباشرة على اللوحة الخلفية، مع التأكد من إحكام إغلاق مزاليج الوحدة.
-
استخدم سلكًا نحاسيًا صلبًا يتراوح حجمه من 22 إلى 14 AWG لجميع توصيلات الإدخال/الإخراج الميدانية، مع ضمان الامتثال لدرجة حرارة 90 درجة مئوية.
-
حافظ على مسافة لا تقل عن 50 مم حول وحدة التحكم لضمان تبديد حرارة مناسب للمشتت الحراري أثناء ذروة أحمال المعالجة.
-
يلزم استخدام كابلات Ethernet ملتوية ومحمية لجميع أجزاء الاتصال للتخفيف من التداخل الكهرومغناطيسي.
-
تأكد من أن دائرة إمداد الطاقة بجهد 24 فولت تيار مستمر محمية بفيوز عند المصدر لحماية دوائر المنطق الداخلية من ظروف التيار الزائد.
اللوجستيات والشحن
-
وقت التسليم: 3-5 أيام عند انتهاء الدفع.
-
يتم الشحن عبر DHL/FEDEX/UPS.
-
تُستخدم عبوات صناعية مضادة للكهرباء الساكنة لضمان الحماية من التفريغ الكهروستاتيكي (ESD) والتأثيرات الميكانيكية أثناء النقل الدولي.
الأسئلة المتداولة
-
ما هو الحد الأقصى لعدد المهام المدعومة؟
تدعم وحدة التحكم ما يصل إلى 32 مهمة تحكم متزامنة، بحد أقصى 100 برنامج لكل مهمة فردية.
-
هل يمكن استخدام وحدة التحكم مع أنظمة الإدخال/الإخراج الموزعة؟
نعم، تسمح منافذ Ethernet/IP المزدوجة للوحدة بالعمل كوحدة تحكم لتجميعات الإدخال/الإخراج الموزعة عن بعد.
-
كيف يتم التحقق من سلامة الوحدة في البرنامج؟
يمكن الوصول إلى سلامة الوحدة وحالتها التشخيصية عبر شجرة علامات وحدة التحكم في بيئة Logix Designer.
-
هل المدخلات الرقمية معزولة؟
تتشارك المدخلات الرقمية الـ 16 المدمجة مسار إرجاع مشترك 24 فولت تيار مستمر؛ راجع الرسم التخطيطي للأسلاك الفنية لقيود الوضع المشترك.
-
هل تدعم وحدة التحكم التبديل السريع؟
لا، لا تدعم 1769-L18ER-BB1B التبديل السريع؛ يجب إزالة الطاقة قبل إزالة الوحدة أو تركيبها.
-
كيف يتم الحفاظ على عمر الخدمة المتوقع؟
يتم زيادة عمر الخدمة إلى أقصى حد من خلال تشغيل الوحدة ضمن النطاق المحدد من 0 إلى 60 درجة مئوية وتجنب بيئات الاهتزاز المفرطة.
شركة ماكسويل بي إل سي ليست موزعًا أو بائعًا أو ممثلاً معتمدًا للمنتجات المعروضة على هذا الموقع. جميع أسماء المنتجات والعلامات التجارية والشعارات المستخدمة في هذا الموقع هي ملك لأصحابها. إن عرض أو وصف أو بيع المنتجات التي تحمل هذه الأسماء والعلامات التجارية والشعارات هو لأغراض التعريف فقط وليس المقصود منه الإشارة إلى أي انتماء أو ترخيص من قبل أي صاحب حقوق.
الشحن والإرجاع
الشحن
- الشحن العاجل: شحن في نفس اليوم للطلبات المتوفرة في المخزون والتي يتم تقديمها قبل الساعة 2:00 مساءً (توقيت جرينتش +8).
- شركات الشحن الممتازة: توصيل عالمي موثوق به عبر DHL و FedEx و UPS إلى أكثر من 150 دولة.
- خيارات مرنة: ندعم الشحن عبر حساب شركة الشحن الخاص بك (DHL/FedEx/UPS).
- التعبئة الصناعية: حماية احترافية من التفريغ الكهروستاتيكي وتغليف مقوى مقاوم للصدمات.
الإرجاع
- فترة 30 يومًا: اطلب الإرجاع في غضون 30 يومًا من الاستلام للعناصر المؤهلة.
- الحالة: يجب أن تكون العناصر في حالتها الأصلية، مغلقة المصنع مع جميع الملصقات.
- عملية خالية من المتاعب: اتصل بـ sales@maxwellplc.com للحصول على ملصق الإرجاع والتعليمات.
- استرداد سريع: تتم معالجة المبالغ المستردة المعتمدة إلى طريقة الدفع الأصلية في غضون 10 أيام.
الشحن والإرجاع
الشحن
- الشحن العاجل: شحن في نفس اليوم للطلبات المتوفرة في المخزون والتي يتم تقديمها قبل الساعة 2:00 مساءً (توقيت جرينتش +8).
- شركات الشحن الممتازة: توصيل عالمي موثوق به عبر DHL و FedEx و UPS إلى أكثر من 150 دولة.
- خيارات مرنة: ندعم الشحن عبر حساب شركة الشحن الخاص بك (DHL/FedEx/UPS).
- التعبئة الصناعية: حماية احترافية من التفريغ الكهروستاتيكي وتغليف مقوى مقاوم للصدمات.
الإرجاع
- فترة 30 يومًا: اطلب الإرجاع في غضون 30 يومًا من الاستلام للعناصر المؤهلة.
- الحالة: يجب أن تكون العناصر في حالتها الأصلية، مغلقة المصنع مع جميع الملصقات.
- عملية خالية من المتاعب: اتصل بـ sales@maxwellplc.com للحصول على ملصق الإرجاع والتعليمات.
- استرداد سريع: تتم معالجة المبالغ المستردة المعتمدة إلى طريقة الدفع الأصلية في غضون 10 أيام.
الضمان
الضمان
- ضمان لمدة 12 شهرًا: يشمل ضمان شامل لمدة عام واحد جميع العيوب الوظيفية.
- الأصالة: نضمن أن كل قطعة أصلية 100% وجديدة تمامًا وأصيلة.
- دعم الخبراء: مساعدة فنية متخصصة للتحقق من أي مشاكل في الأجهزة وحلها.
- راحة البال: دعم موثوقية طويل الأجل لجميع أجزاء الأتمتة بالغة الأهمية.
الضمان
الضمان
- ضمان لمدة 12 شهرًا: يشمل ضمان شامل لمدة عام واحد جميع العيوب الوظيفية.
- الأصالة: نضمن أن كل قطعة أصلية 100% وجديدة تمامًا وأصيلة.
- دعم الخبراء: مساعدة فنية متخصصة للتحقق من أي مشاكل في الأجهزة وحلها.
- راحة البال: دعم موثوقية طويل الأجل لجميع أجزاء الأتمتة بالغة الأهمية.
دفع آمن
دفع آمن
- مرونة في التحويل البرقي (T/T): دفع 100% عن طريق التحويل البرقي للمخزون المتوفر؛ إيداع 30% / رصيد 70% للطلبات التي تتطلب مهلة زمنية.
- مناسب محليًا: يتم قبول التحويلات باليوان الصيني إذا كان لديك وكيل محلي في الصين.
- أفضل سعر: يضمن لك ضمان أفضل سعر لدينا الحصول على الأسعار الأكثر تنافسية في السوق.
- سلامة البيانات: تتم معالجة جميع المعاملات من خلال قنوات مصرفية مشفرة وآمنة.
دفع آمن
دفع آمن
- مرونة في التحويل البرقي (T/T): دفع 100% عن طريق التحويل البرقي للمخزون المتوفر؛ إيداع 30% / رصيد 70% للطلبات التي تتطلب مهلة زمنية.
- مناسب محليًا: يتم قبول التحويلات باليوان الصيني إذا كان لديك وكيل محلي في الصين.
- أفضل سعر: يضمن لك ضمان أفضل سعر لدينا الحصول على الأسعار الأكثر تنافسية في السوق.
- سلامة البيانات: تتم معالجة جميع المعاملات من خلال قنوات مصرفية مشفرة وآمنة.
You may also like
آخر الأخبار والتحليلات

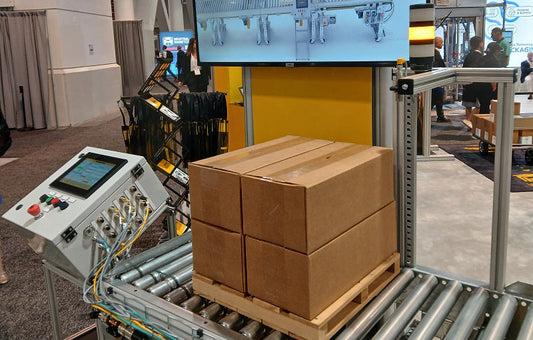

تُرك تستعرض أحدث جيل من تقنيات RFID و وحدات الإدخال/الإخراج الموزعة لأتمتة التعبئة والتغليف

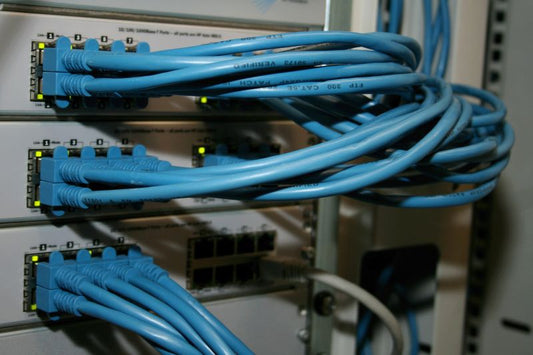

تمكين شبكات الحوسبة الطرفية: محولات M12 الصناعية من Antaira تحسّن البنية التحتية القوية

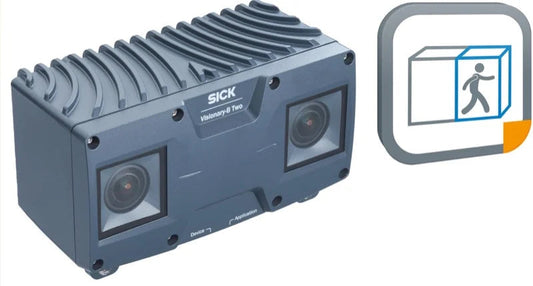

SICK Visionary AI-Assist: المعيار الجديد لتفادي التصادم في البيئات القاسية

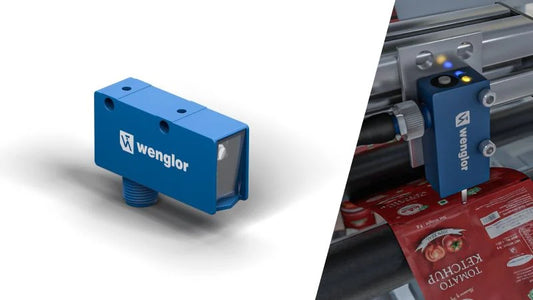

مستشعرات التباين من سلسلة Wenglor P1MW تعزز دقة اكتشاف علامات الطباعة
