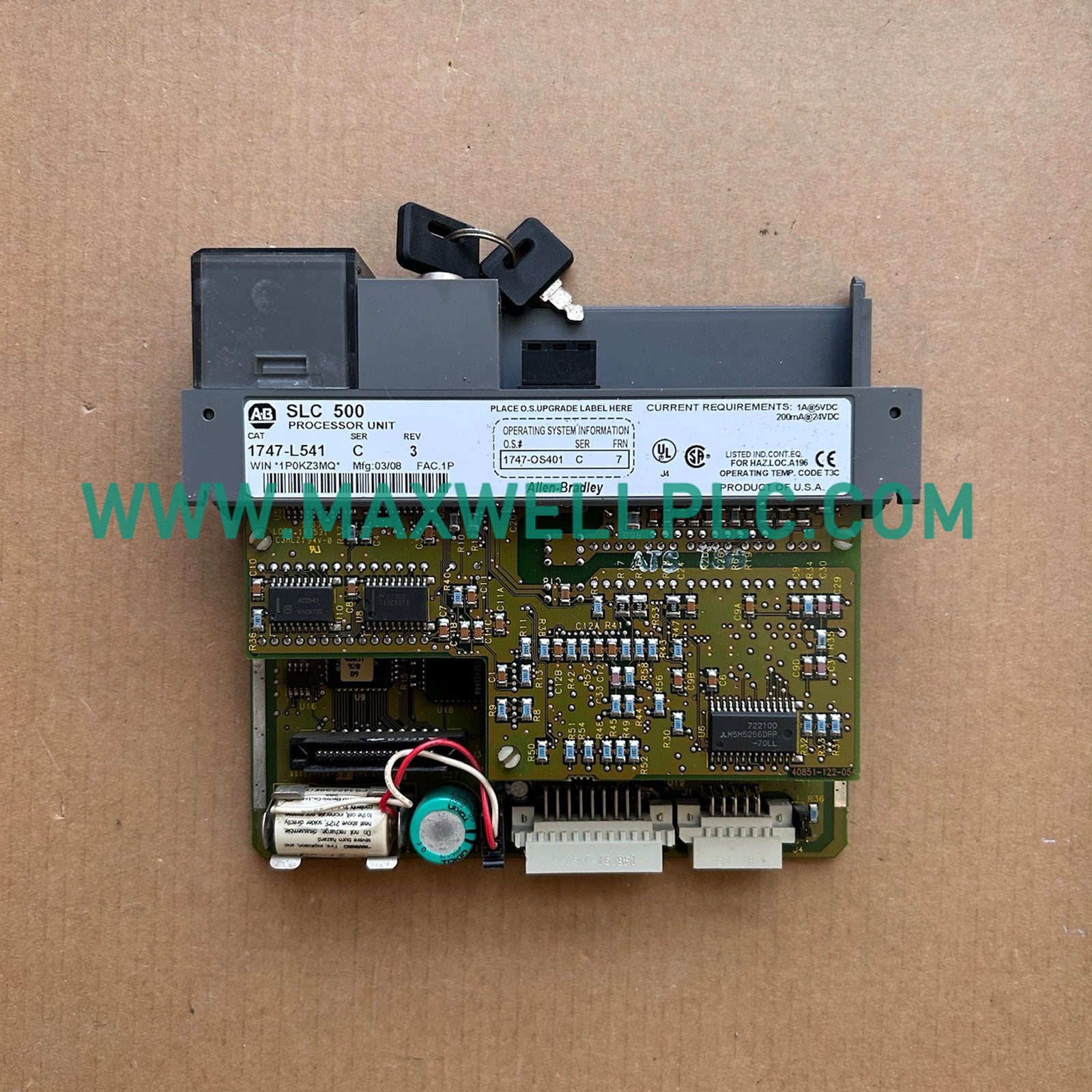

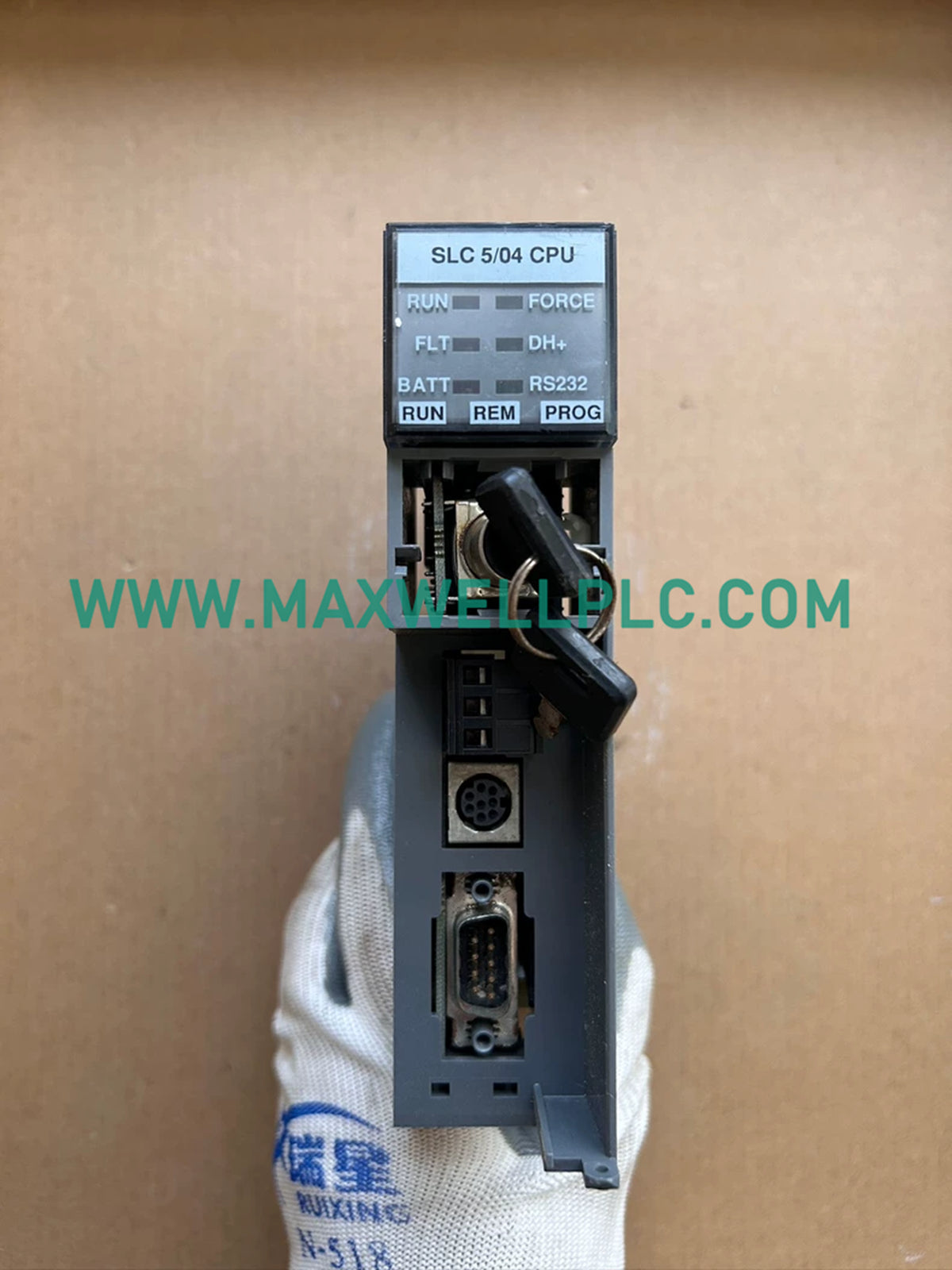

يعمل المعالج Allen-Bradley 1747-L541، والمصنف أيضًا باسم المعالج 1747-L541 SLC 5/04، كوحدة معالجة مركزية مخصصة لتنفيذ برامج السلالم واتصالات DH+ / RS-232 ضمن منصات تحكم SLC 500.

تحديد النموذج

يُعد 1747-L541 وحدة معالجة SLC 5/04 مصممة لأنظمة التحكم Allen-Bradley SLC 500. يوفر المعالج 16 كيلو كلمة من ذاكرة المستخدم ويتضمن منافذ اتصال DH+ و RS-232 لبرمجة المتحكم، والمراقبة، والاتصال بالشبكة.

تفاصيل تكوين المعالج

يوفر 1747-L541 وظائف معالجة وحدة المعالجة المركزية لأنظمة هيكل SLC 500. ينفذ المعالج برامج تطبيقات المستخدم، ويدير جداول بيانات المتحكم، ويتبادل المعلومات عبر واجهات الاتصال المدعومة.

يدعم منفذ اتصال DH+ اتصالات شبكة Allen-Bradley Data Highway Plus، بينما يوفر منفذ اتصال RS-232 إمكانية الاتصال التسلسلي للبرمجة المتوافقة والأجهزة الخارجية.

يعمل المعالج من خلال بنية اللوحة الخلفية SLC 500، مما يسمح بالاتصال مع وحدات الإدخال/الإخراج المثبتة ومكونات النظام. يجب التحقق من توافق البرامج الثابتة والتطبيقات وفقًا لمتطلبات نظام SLC 500 المكون.

خصائص اتصال منصة PLC

تستخدم معالجات Allen-Bradley SLC 500 بنية هيكل معيارية حيث يتم تنسيق تنفيذ وحدة المعالجة المركزية، ومسح الإدخال/الإخراج، وعمليات الاتصال عبر ناقل اللوحة الخلفية.

يتطلب 1747-L541 تكوينًا صحيحًا للمعالج، وإدارة الذاكرة، وإعدادات معلمات الاتصال للدمج في نظام تحكم SLC 500. يعتمد أداء الشبكة على الأجهزة المتصلة، وتخطيط الاتصال، وحمل التطبيق المبرمج.

معلومات الطلب

• 1 x وحدة معالج Allen-Bradley 1747-L541 SLC 5/04
• 1 x مجموعة غلاف وحدة المعالجة المركزية
• 1 x واجهة اتصال DH+
• 1 x واجهة اتصال RS-232

إرشادات التثبيت الميداني

تركيب المعالج

• قم بتركيب المعالج فقط في هيكل Allen-Bradley SLC 500 متوافق.
• قم بإزالة طاقة النظام قبل إدخال أو إزالة وحدة المعالج.
• تحقق من محاذاة موصل اللوحة الخلفية قبل تثبيت الوحدة.

توصيل الاتصالات

• استخدم كابل اتصال مناسب لتوصيلات DH+ و RS-232.
• حافظ على فصل كابلات الاتصال عن الأسلاك عالية الجهد.
• تحقق من إعدادات الاتصال قبل توصيل الأجهزة الخارجية.

تكوين النظام

• تأكد من متطلبات ذاكرة المعالج قبل تنزيل برامج التطبيقات.
• تحقق من توافق البرامج الثابتة مع تكوين أجهزة SLC 500 الحالي.
• حافظ على النسخ الاحتياطية للتطبيقات قبل استبدال معالج مثبت.

الأسئلة المتكررة

• ما هي منصة التحكم التي تستخدم معالج 1747-L541؟

صُمم 1747-L541 لمنصات تحكم Allen-Bradley SLC 500 ويتم تثبيته في تكوينات هيكل SLC المتوافقة.

• ما مقدار ذاكرة المستخدم التي يوفرها 1747-L541؟

يوفر المعالج 16 كيلو كلمة من ذاكرة المستخدم لتخزين برامج التطبيقات وبيانات المتحكم.

• ما هي واجهات الاتصال المضمنة؟

تتضمن الوحدة منافذ اتصال DH+ و RS-232 للبرمجة والمراقبة والاتصال بالأجهزة الخارجية.

• هل يمكن تثبيت 1747-L541 في أنظمة ControlLogix؟

لا. تنتمي الوحدة إلى عائلة SLC 500 وليست مصممة لتثبيت هيكل ControlLogix.

• ما هي معلومات الجهد المحددة لهذا المعالج؟

تدرج المواصفات المقدمة تقييم 24 VDC مرتبط ببيانات وحدة المعالج.

• هل يدعم المعالج اتصال إيثرنت مباشر؟

لم يتم إدراج واجهة إيثرنت. يتطلب اتصال إيثرنت أجهزة اتصال إضافية متوافقة مع منصة SLC 500.

• هل يمكن استبدال المعالج أثناء تشغيل الهيكل؟

يجب إزالة الطاقة قبل استبدال الوحدة ما لم تسمح وثائق النظام المحددة بإجراءات الاستبدال أثناء التشغيل.

• ما الذي يجب التحقق منه قبل تثبيت معالج بديل؟

تحقق من طراز المعالج، ومتطلبات ذاكرة التطبيق، ومعلمات الاتصال، وتوافق البرامج الثابتة للنظام قبل التثبيت.
