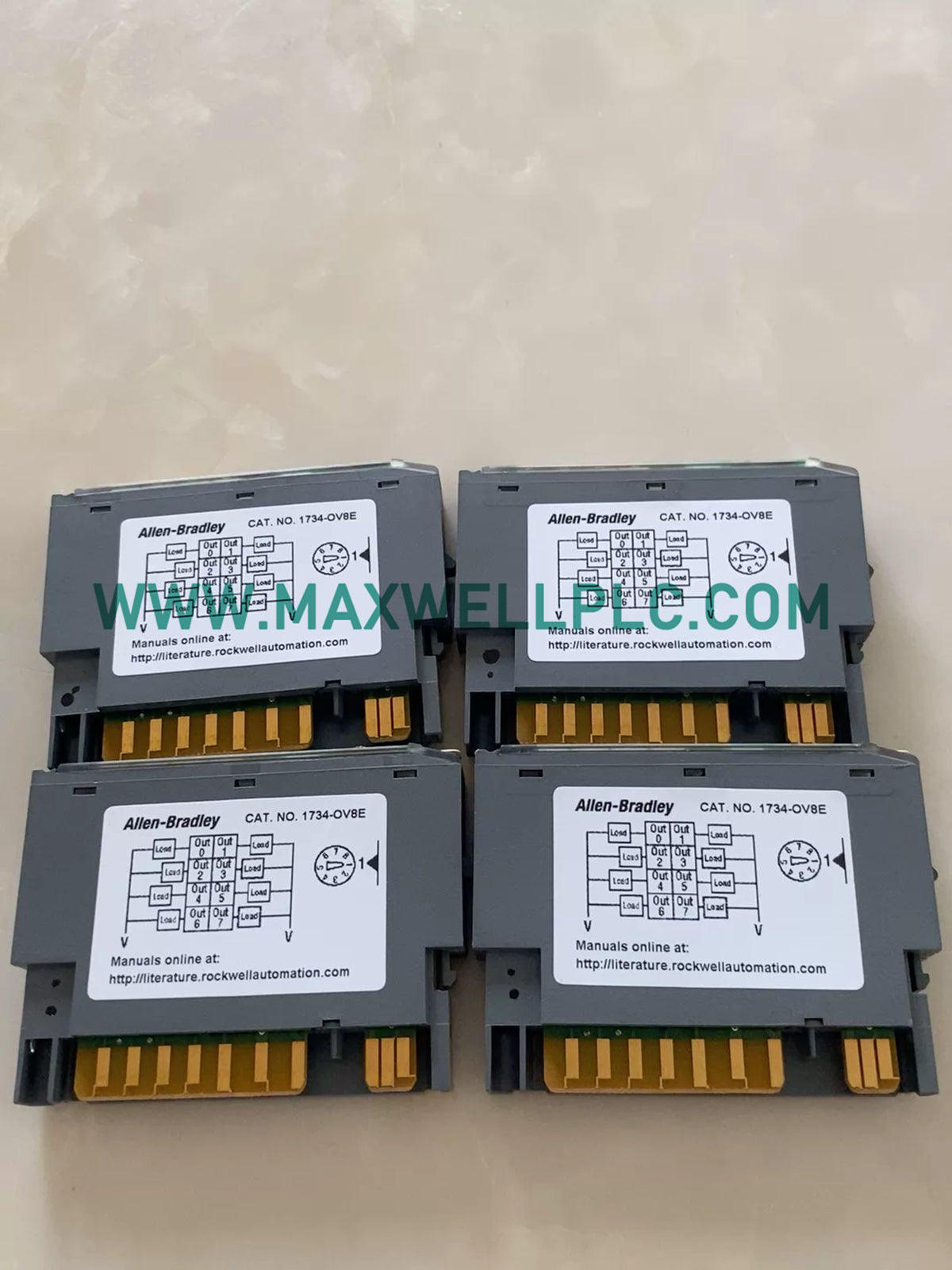

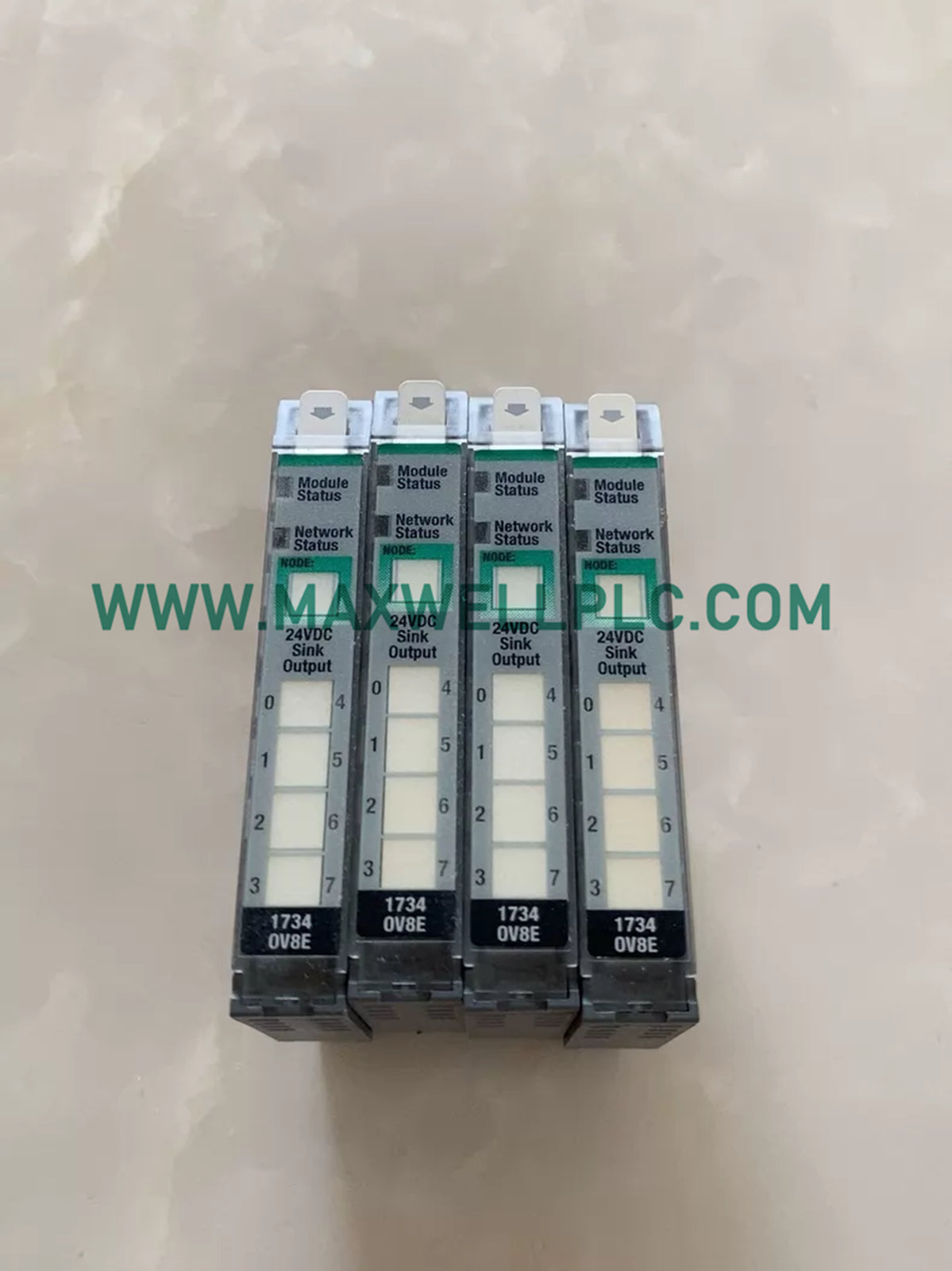

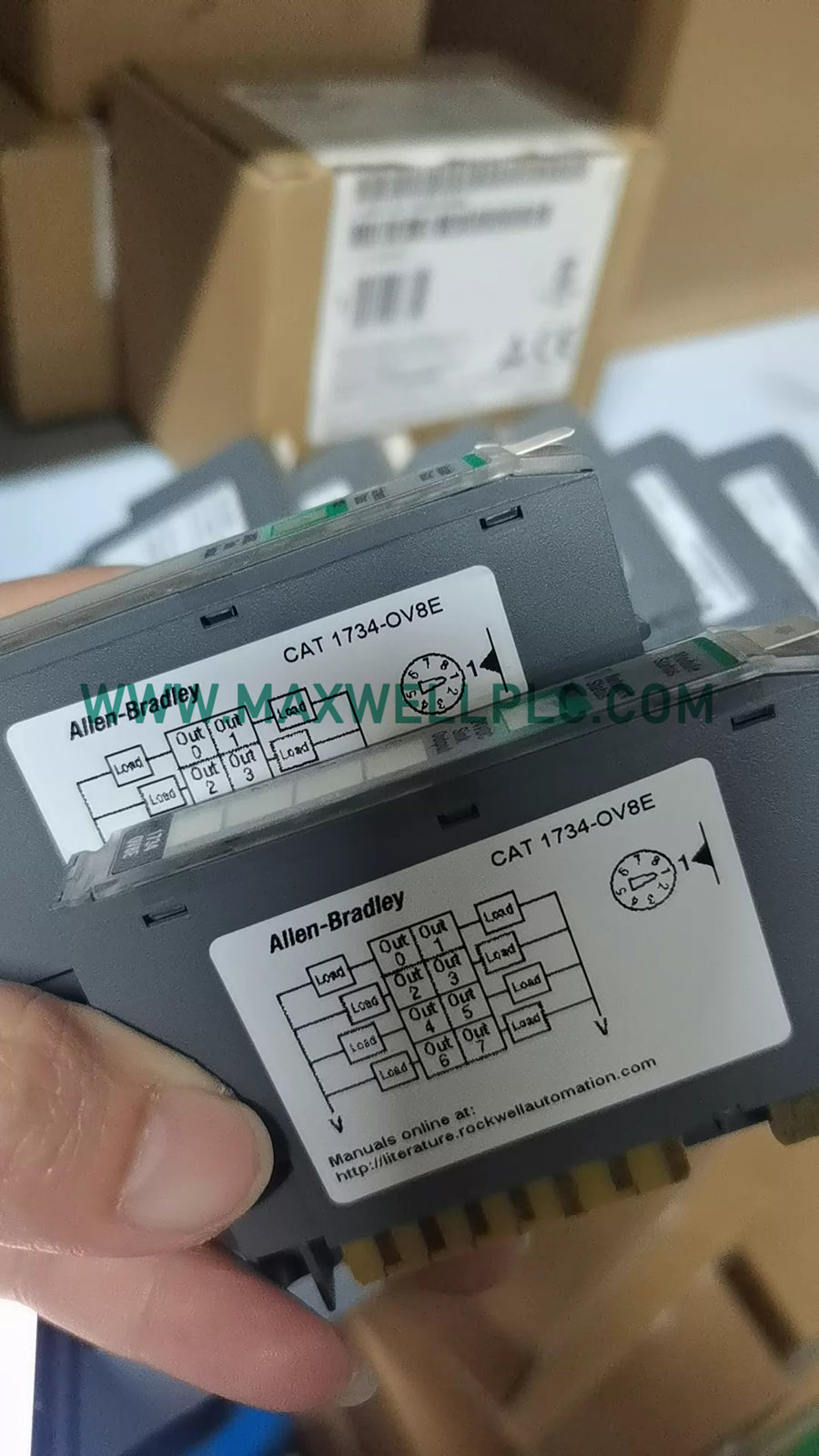

صُممت وحدة الإخراج المتدفقة الرقمية للتيار المستمر Allen-Bradley 1734-OV8E (1734-OV8E) لتناسب المساحات المدمجة ضمن رفوف التشغيل الآلي الموزعة، وتقوم بتنفيذ أوامر التبديل المنفصلة عبر مفاتيح أشباه الموصلات ذات الحالة الصلبة.

التصميم المعماري وتحديد الأجزاء

• عائلة المنصة: البنية الطرفية المعيارية Allen-Bradley POINT I/O.
• تعيين الكتالوج: 1734-OV8E يحدد تكوين إخراج متدفق من 8 قنوات مزودة باستشعار إلكتروني نشط للأعطال.
• الدوائر الداخلية: ترانزستورات تبديل معزولة بصريًا، وأجهزة إرسال واستقبال واجهة اللوحة الخلفية، ومنطق تشخيص مدمج.

نظرة عامة على مواصفات الأجهزة

تكامل الشبكة الحتمية واتصالات الناقل

تقوم الوحدة بتبادل بيانات الحالة عبر بنية POINTBus المحلية، وتتصل بسلاسة مع وحدات التحكم ذات المستوى الأعلى عبر تراخيص سرعة اتصالات ناقل اللوحة الخلفية. يضمن توافق تحديثات البرامج الثابتة دمج التحديثات التشغيلية بسلاسة دون تعطيل توقيت الشبكة الحتمي. علاوة على ذلك، يسمح قياس كثافة الإدخال/الإخراج بتوسيع النظام دون إدخال تأخيرات في الاتصال أو اختناقات في المعالجة.

محتويات حزمة التسليم

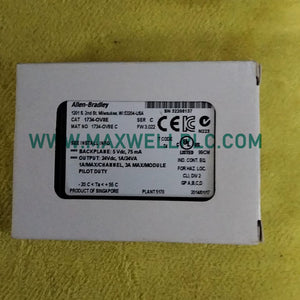

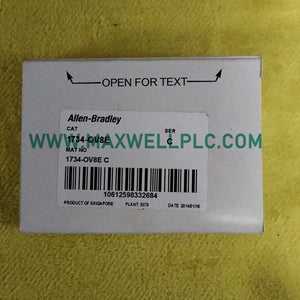

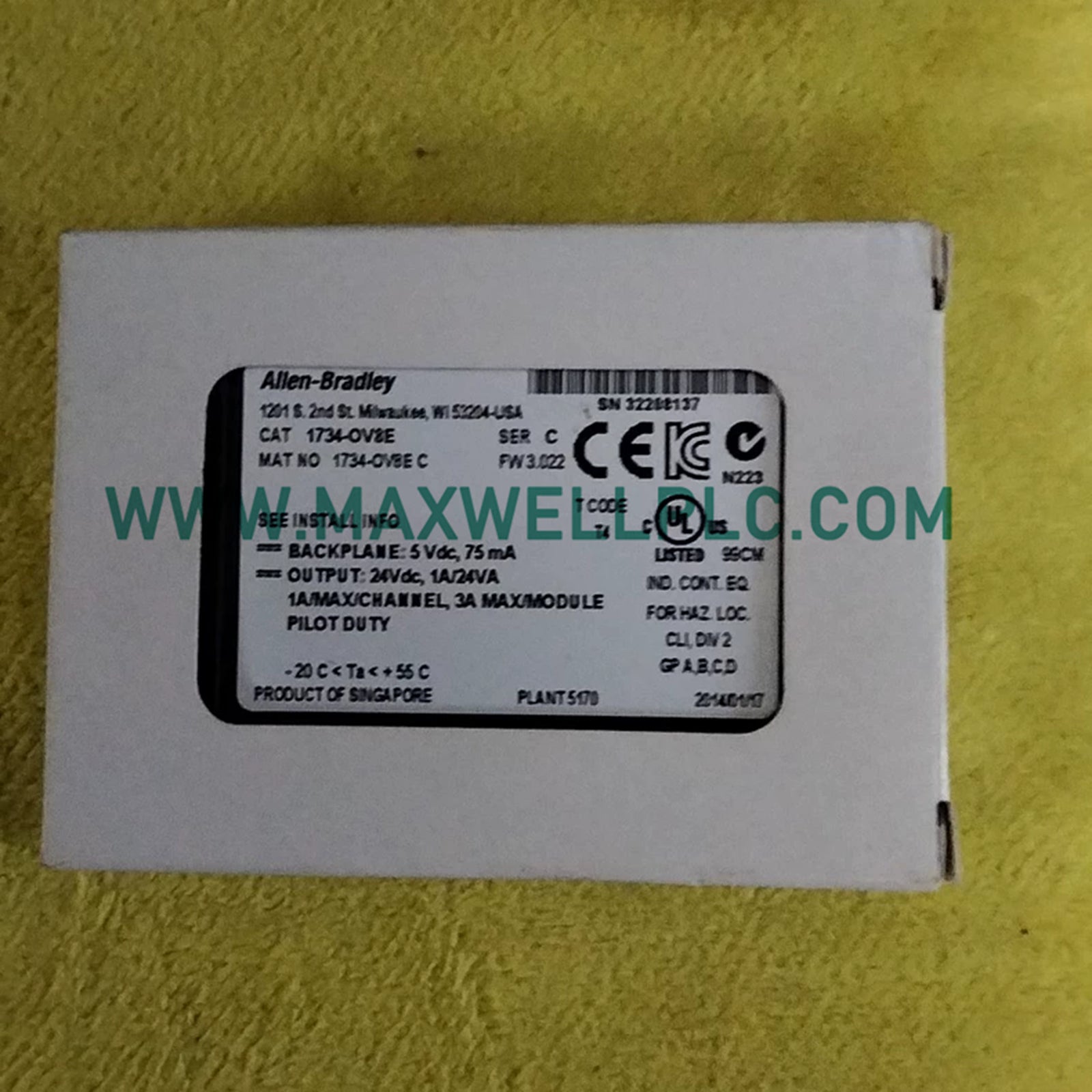

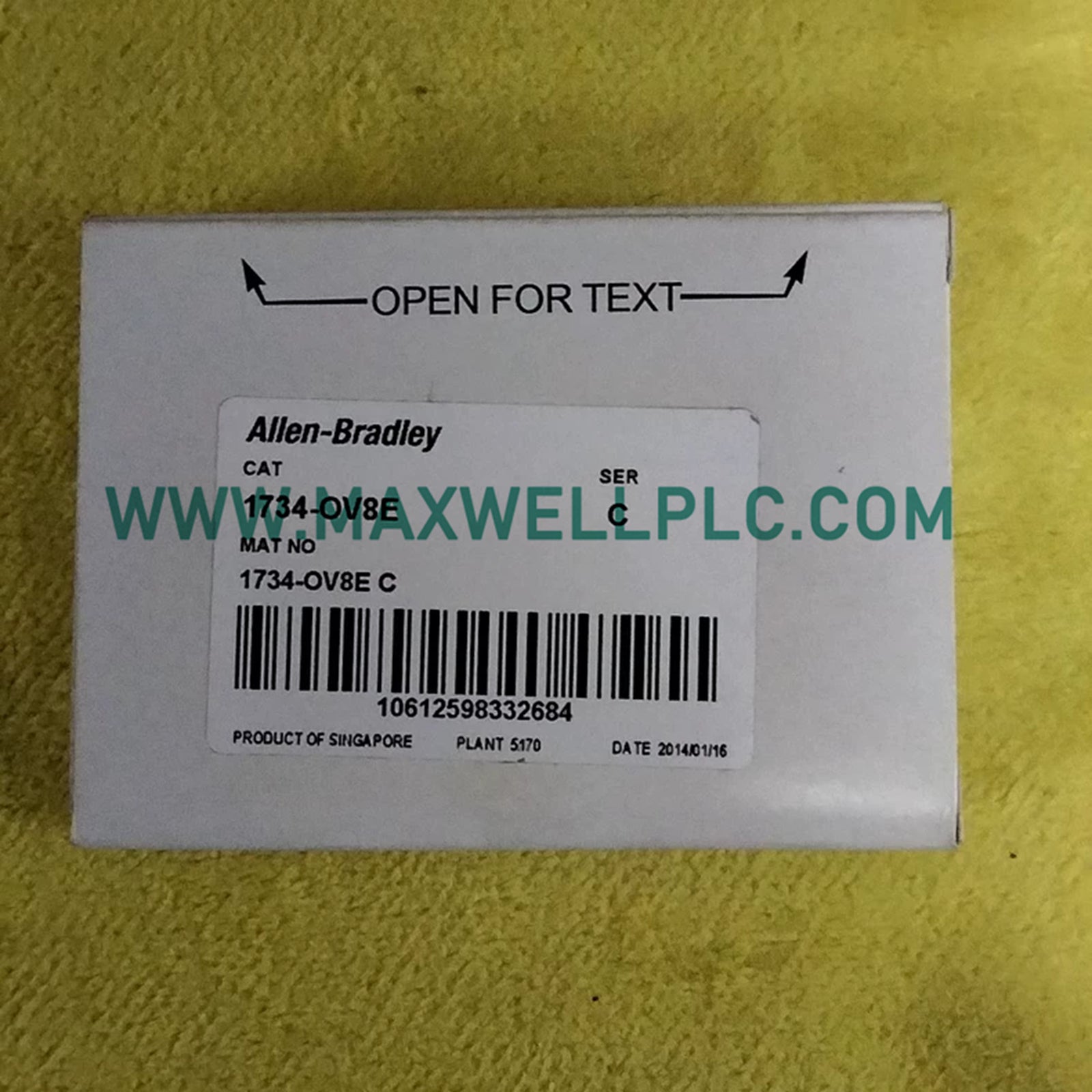

• 1 × وحدة إخراج تيار مستمر متدفقة رقمية Allen-Bradley 1734-OV8E
• 1 × مشبك قفل ميكانيكي
• 1 × نشرة مرجعية للتركيب الفني

تعليمات التركيب الميكانيكي وتوصيل الأسلاك الميدانية

• تثبيت القاعدة الطرفية: قم بتركيب الوحدة رأسيًا على قاعدة طرفية معتمدة من 1734 مثبتة على سكة DIN مؤرضة، مع التأكد من التثبيت المادي الإيجابي.
• إنهاء الموصلات: قم بتثبيت أسلاك المشغل الميداني مباشرة في وصلات المشبك الزنبركي للقاعدة الطرفية، مع الحفاظ على أطوال الشريط المحددة من قبل الشركة المصنعة.
• قمع العابر: قم بتركيب ديودات حرة مناسبة عبر أحمال التيار المستمر الاستقرائية المتصلة بالمخرجات المتدفقة لقمع ارتفاعات الجهد وحماية البوابات الداخلية لأشباه الموصلات.

استفسارات هندسية متقدمة

• س: كيف تتعامل آلية الحماية الإلكترونية ضد الدائرة القصيرة مع الأحمال الزائدة المستمرة على القنوات المتدفقة الفردية؟

  ج: عندما يحدث حدث تيار زائد أو دائرة قصيرة في قناة، تقوم الحماية الإلكترونية الداخلية بإيقاف الإخراج لمنع الهروب الحراري، وتقرير حالة الخطأ إلى وحدة التحكم عبر سجلات تشخيص اللوحة الخلفية حتى يتم مسحها بواسطة إعادة ضبط الأمر.

• س: ما هو زمن تأخير الانتشار من تأكيد أمر اللوحة الخلفية لـ POINTBus إلى الانتقال الفعلي لحالة مفتاح الإخراج ذو الحالة الصلبة؟

  ج: تم تحسين تأخيرات الانتشار لتشغيل وإيقاف الأجهزة ضمن تفاوتات أقل من المللي ثانية لضمان أداء حتمي عالي السرعة لصمامات الهواء المضغوط سريعة الدوران أو المرحلات الإلكترونية.

• س: هل يمكن توصيل هذه المخارج المتدفقة بالتوازي لتجميع سعة تيار أعلى لحمل تيار مستمر ثقيل واحد؟

  ج: لا يوصى بالتوصيل المتوازي للمخارج المتدفقة ذات الحالة الصلبة بسبب الاختلافات الدقيقة الطفيفة في سرعات انتشار التبديل، مما قد يسبب تيارًا عابرًا واستهلاكًا حراريًا زائدًا على القناة الأسرع استجابة.

• س: كيف يتصرف الحاجز البصري المعزول بين الجانب الميداني واللوحة الخلفية لـ POINTBus أثناء عابر الجهد المشترك؟

  ج: توفر أجهزة الاقتران البصرية الداخلية عزلًا عاليًا للكهرباء، مما يمنع بشكل فعال حلقات الأرضية عالية التردد، والضوضاء الكهرومغناطيسية، وارتفاعات الجهد المشترك من الانتقال إلى المستوى المنطقي الداخلي الحساس.

• س: ماذا يحدث لحالة الإخراج الميداني إذا انقطع الاتصال عبر اللوحة الخلفية لـ POINTBus فجأة بسبب عطل في الشبكة؟

  ج: تنتقل الوحدة بجميع قنوات الإخراج إلى حالات أمان محددة مسبقًا يحددها المستخدم (الاحتفاظ بالحالة الأخيرة أو الإيقاف القسري) التي يتم تحديدها أثناء ملف تكوين وحدة التحكم الأولية للحفاظ على عملية المصنع الآمنة من الأعطال.

• س: هل يتم تعيين علامات الحماية الإلكترونية مباشرة في جدول بيانات إدخال وحدة التحكم لاستطلاع التشخيص في الوقت الفعلي؟

  ج: نعم، تنقل بتات الحالة المحددة بالوحدة شروط الأعطال مباشرة إلى خريطة ذاكرة وحدة التحكم، مما يسمح بتوليد التنبيهات الآلية واستكشاف الأخطاء وإصلاحها بسرعة دون تتبع يدوي بالمتر المتعدد.

• س: كيف يؤثر تخفيض التصنيف الحراري على حد تيار الوحدة الإجمالي البالغ 3 أمبير عند التشغيل عند أقصى درجة حرارة محيطة تبلغ +55 درجة مئوية؟

  ج: على الرغم من أن الوحدة تعمل حتى +55 درجة مئوية، يجب أن تأخذ ملفات حمل الحمل القصوى المستمرة في الاعتبار تبديد الطاقة الداخلي لتجنب تجاوز عتبات الإيقاف الحراري الداخلي، خاصة في العلب الضيقة غير المهواة.

• س: ما هي الاعتبارات المحددة التي يجب تطبيقها عند تشغيل الملفات اللولبية عالية الاستقرائية للتيار المستمر لمنع التدهور المبكر لترانزستورات الإخراج؟

  ج: يجب أن تتضمن الأحمال الاستقرائية ديودات حرة خارجية متصلة بأقرب ما يمكن من أطراف الحمل لتبديد الطاقة المغناطيسية المخزنة بأمان وحماية مفاتيح الحالة الصلبة الداخلية من الارتداد المتكرر للجهد الاستقرائي.
