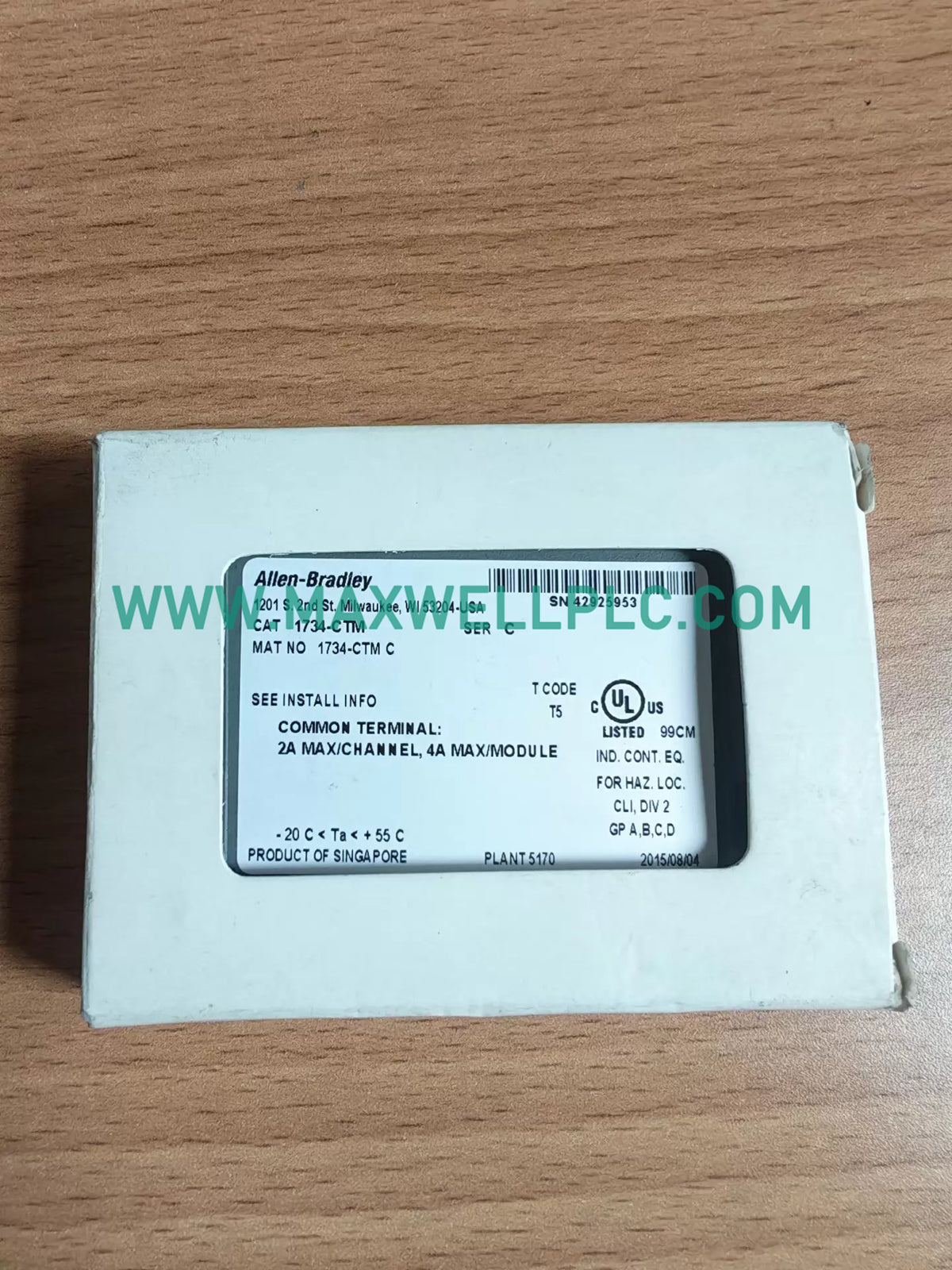

تم تكوين وحدة Allen-Bradley 1734-CTM (وحدة طرفية 1734-CTM POINT I/O) لتوزيع طاقة المجال وإنهاء الإشارة في عقد التشغيل الآلي الموزعة، مما يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

تحديد الطراز ومتغيرات اللاحقة

• معرف الطراز الأساسي: 1734-CTM
• المرجع الاحتياطي للنموذج: 1734CTM
• منصة السلسلة: POINT I/O
• فئة وحدة الأجهزة: وحدة طرفية

المواصفات الفنية للأجهزة

المعلمات اللوحية والخلفية للشبكة الحتمية

تتكامل الوحدة داخل رفوف عقد Allen-Bradley، وتدير حدود سرعة الاتصال عبر ناقل اللوحة الخلفية. يضمن توافق البرامج الثابتة المحمّلة التوافق مع هياكل وحدات التحكم المضيفة، ويدعم شبكات EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج الأمثل عبر الحلقات المادية الموزعة.

معلومات الطلب

• وحدة طرفية 1 × 1734-CTM
• 1 × ورقة مرجعية لموصل توزيع طاقة الحقل
• 1 × مكون غلاف كتلة طرفية

إرشادات النشر الميكانيكي والكهربائي

• التركيب على سكة DIN: قم بتثبيت الوحدة بإحكام على سكك DIN القياسية مقاس 35 مم داخل خزانة التحكم المخصصة.
• تصنيف الجهد: تحقق من أن دوائر طاقة الحقل المتصلة لا تتجاوز عتبة العزل المستمر 250 فولت.
• إدارة حمل التيار: تأكد من أن إجمالي سحب التيار عبر مجموعة الكتلة الطرفية يظل ضمن حد 4 أمبير لكل وحدة.
• حماية الدائرة: قم بتركيب صمامات خارجية على خطوط إمداد طاقة الحقل الواردة للحماية من أعطال التيار الزائد.

استعلام التحقق من التشغيل

• ما هو تصنيف جهد العزل المستمر للوحدة؟

  تصنيف جهد العزل هو 250 فولت مستمر.

• ما هي نطاقات جهد إمداد طاقة الحقل المدعومة؟

  يدعم مصدر طاقة الحقل من 1 إلى 28.8 فولت تيار مستمر أو 12/240 فولت تيار متردد.

• ما هي أقصى سعة لتيار إمداد طاقة الحقل لكل وحدة؟

  تبلغ أقصى سعة للتيار 4 أمبير لكل وحدة.

• إلى أي منصة سلسلة فيزيائية تنتمي الوحدة؟

  تنتمي الوحدة إلى منصة سلسلة POINT I/O.

• ما هو بلد المنشأ المعين للتصنيع؟

  بلد المنشأ هو الولايات المتحدة الأمريكية، مع شحن من شيامن، الصين.

• ما هو الوزن المسجل لمكون الأجهزة؟

  وزن الوحدة هو 0.04 كجم.

• ما هي أبعاد الشحن المقدرة للعبوة؟

  أبعاد الشحن هي 1.2 × 5.6 × 7.2 سم.

• ما هي الوظيفة التي تقوم بها الوحدة الطرفية في تجميع التحكم؟

  توفر توزيعًا فيزيائيًا لطاقة الحقل ودعم إنهاء الأسلاك عبر عقد الإدخال/الإخراج.
