150-F43NBDB ورقة بيانات ودليل تقني لـ SMC Flex من Allen-Bradley

Allen-Bradley

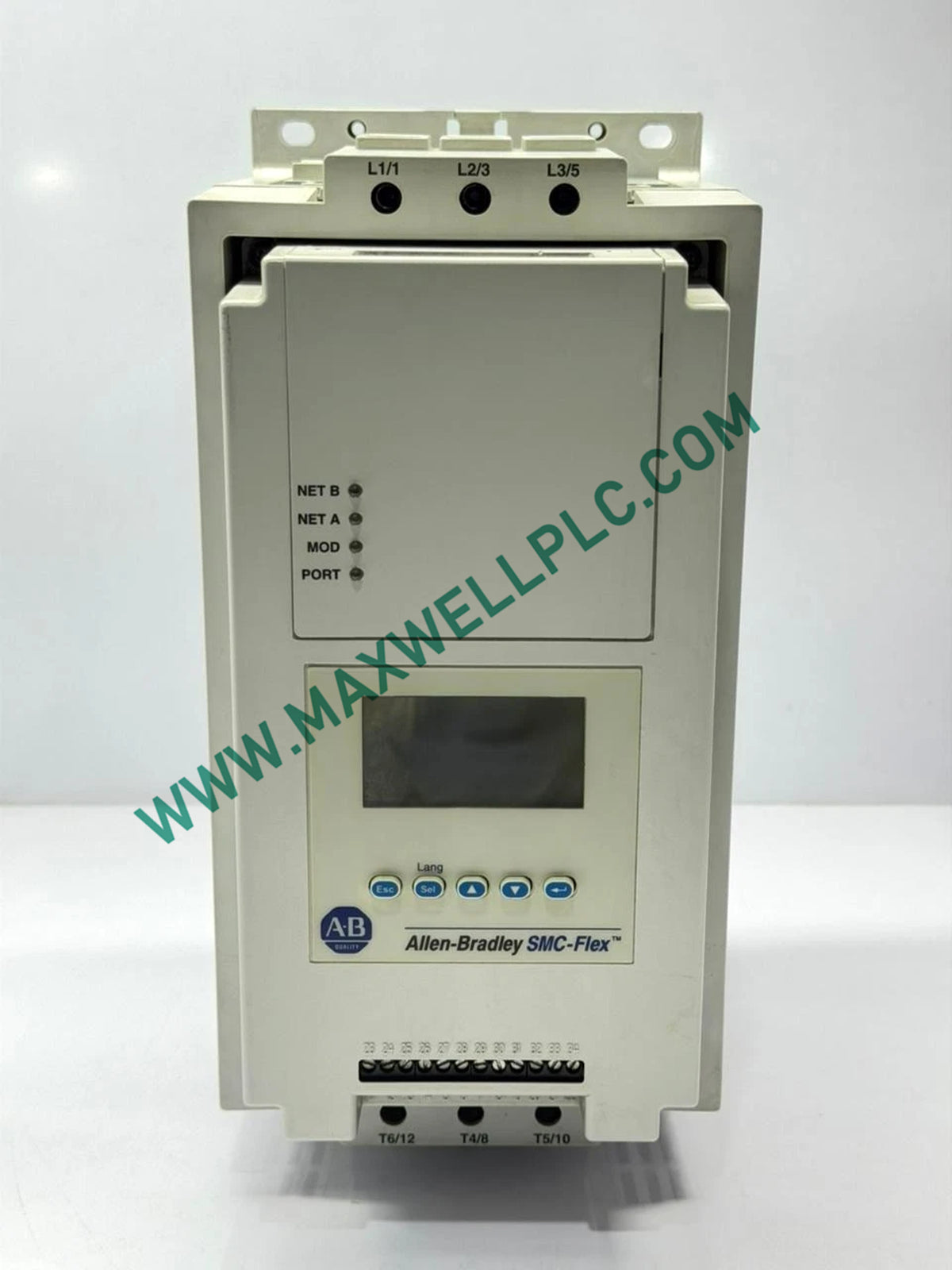

وحدة التحكم الذكية بالمحرك SMC Flex من ألين برادلي 150-F43NBDB

SKU: 150-F43NBDB

In Stock

الأبعاد: 7.8 × 24 × 21.8 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : Allen-Bradley PowerFlex وSMC (المحركات والطاقة), ألين برادلي, كل المنتجات

Tags : Allen-Bradley Smart Speed Controllers, Allen-Bradley SMC Flex, Motor Starters, Smart Motor Controllers, Soft Starters

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

يعمل جهاز Allen-Bradley 150-F43NBDB، والمُدرج أيضًا تحت اسم 150-F43NBDB وحدة التحكم الذكية للمحرك، كمكون مخصص للأجهزة للبدء السلس ذي الحالة الصلبة، والتباطؤ الناتج عن الاندفاع السائل، والتحكم في التيار ضمن دوائر محركات المضخات ثلاثية الأطوار.

تسمية الكتالوج ومصفوفة الخيارات المحددة

التسمية الأساسية 150-F43NBDB تحدد بنية وحدة تحكم الحالة الصلبة من Bulletin 150 ضمن نظام SMC Flex. تحدد الخيارات الوظيفية الداخلية إطارًا هيكليًا مفتوحًا للتغليف مصنفًا بتيار تشغيل مستمر يبلغ 43 أمبير (إنتاجية 7.5-30.0 حصان عند 460 فولت تيار متردد)، ونطاق خط تشغيل يتراوح من 200 إلى 480 فولت تيار متردد عند 50/60 هرتز، ومنطق برمجي مدمج للتحكم في المضخة، ووصلة طاقة تحكم من 100 إلى 240 فولت تيار متردد.

معايير الأداء الفني

المعلمة	المواصفات
الموديل	150-F43NBDB
العلامة التجارية	Allen-Bradley
المنشأ	الولايات المتحدة الأمريكية
الوزن	2.06 كجم
أبعاد الشحن	7.8 × 24.0 × 21.8 سم
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
استهلاك الطاقة	يتم حساب التبديد من خسائر الوصلة الداخلية للثايرستور عند تيار مصنف 43 أمبير
نوع وحدة التحكم	وحدة تحكم SMC Flex الحالة الصلبة من Bulletin 150
تصنيف التيار	43 أمبير
تصنيف الطاقة	30 حصان عند 460 فولت تيار متردد (مغلف تشغيلي 7.5-30.0 حصان)
جهد خط الإدخال	200..480 فولت تيار متردد، 3 أطوار، 50/60 هرتز
جهد التحكم	100...240 فولت تيار متردد
نوع الهيكل	هيكل مفتوح
خيار التحكم	التحكم في المضخة
رمز التعريفة الجمركية	8537101190

نقل ومعالجة الشبكة الحتمية

تدعم وحدة التحكم بطاقات واجهة الشبكة الاختيارية للاتصال عبر شبكات EtherNet/IP الحتمية، مما يوفر تحديثات تشخيصية في زمن أقل من المللي ثانية لوحدات التحكم الإشرافية. تضمن توافقية وميض البرامج الثابتة القياسية التحقق المتزامن من المعلمات أثناء استبدال الوحدة، مع الحفاظ على سرعة اتصال ثابتة للناقل الخلفي وتوسيع كثافة الإدخال/الإخراج المتوقع داخل لوحات التحكم.

قائمة التعبئة القياسية للمصنع

1 × وحدة تحكم محرك ذكي Allen-Bradley 150-F43NBDB SMC Flex
1 × تغليف حماية ضد الكهرباء الساكنة
1 × دليل التركيب الميكانيكي والأسلاك الكهربائية

إرشادات تركيب الخزانة الميدانية

الخلوص داخل الهيكل: قم بتركيب الهيكل المفتوح عموديًا داخل حاوية مصنفة NEMA أو IP للحفاظ على تدفق هواء حمل حراري غير مقيد عبر قنوات المشتت الحراري الداخلية.
أسلاك طاقة التحكم: قم بتوصيل أطراف طاقة التحكم 100...240 فولت تيار متردد باستخدام موصلات معزولة ومحمية، مع الحفاظ عليها منفصلة عن أسلاك طاقة الجهد العالي ثلاثي الأطوار.
وصلات الخط والحمل: قم بتثبيت أسلاك طاقة الخط ثلاثي الأطوار (200..480 فولت تيار متردد) وأسلاك طاقة خرج المحرك بإحكام إلى عروات الأطراف ذات التيار العالي، مع شدها حسب مواصفات المصنع لتجنب وصلات عالية المقاومة.
متطلبات التأريض: قم بتوجيه شريط ربط نحاسي مباشر من نقطة تأريض الشاسيه المعدني لوحدة التحكم مباشرة إلى قضيب التأريض الرئيسي للخزانة.

الأسئلة الشائعة الفنية للنظام

ما هو تصنيف التيار المستمر لـ 150-F43NBDB؟

تدعم وحدة التحكم في المحرك ذات الحالة الصلبة تصنيف تيار تشغيل مستمر يبلغ 43 أمبير عبر دوائر الطاقة ثلاثية الأطوار.
ما هو نطاق جهد إمداد الخط الذي تدعمه مرحلة تبديل الطاقة؟

تقبل دائرة الطاقة الرئيسية جهد إمداد خط ثلاثي الأطوار يتراوح من 200 فولت تيار متردد إلى 480 فولت تيار متردد عند تردد خط 50/60 هرتز.
ما هو جهد إمداد التحكم المطلوب لتشغيل واجهة التحكم؟

تقبل أطراف دائرة التحكم مدخل جهد تحكم تيار متردد أحادي الطور يتراوح من 100 فولت تيار متردد إلى 240 فولت تيار متردد.
ما هي الميزة التحكمية المحددة المدمجة في خيار الكتالوج 150-F43NBDB؟

يتميز هذا الطراز المحدد بخوارزميات تحكم مدمجة في المضخة مصممة للتخفيف من الطرق المائي والارتفاعات الهيدروليكية.
ما هو أقصى خرج حصان يمكن تشغيله عند 460 فولت تيار متردد؟

تدير الوحدة محركات حثية تيار متردد ثلاثية الأطوار مصنفة حتى 30 حصان (مغلف تشغيلي 7.5-30.0 حصان) عند إدخال 460 فولت تيار متردد.
هل تأتي هذه الوحدة مع حاوية خارجية مدمجة مقاومة للظروف الجوية؟

لا، تسمية الكتالوج تحدد نموذج حاوية مفتوحة مخصص للتركيب داخل لوحة واقية خارجية.
كيف يتم نقل مقاييس تشغيل البادئ إلى وحدات PLC المضيفة؟

يتم نقل حالة المعلمات وبيانات التشغيل عبر شبكات EtherNet/IP الحتمية عبر محولات الاتصال الاختيارية.
ما هي اعتبارات الإدارة الحرارية التي تنطبق أثناء التشغيل بكامل الحمل؟

يجب تبديد الحرارة المتولدة عن مفاتيح الثايرستور ذات الحالة الصلبة عن طريق ضمان بقاء ممرات هواء التبريد غير مسدودة ضمن حدود التشغيل.
