تطبيق حواجز الأمان الضوئية الصناعية في خلايا التشغيل الآلي
تُعد ستائر الإضاءة للسلامة مكونًا أساسيًا في خلايا الأتمتة الصناعية الحديثة، حيث توفر طريقة موثوقة لحماية موظفي المصنع دون تقييد سير العمليات. على عكس مستشعرات الخلايا الكهروضوئية القياسية المستخدمة للكشف عن الأجزاء، تم تصميم هذه الأجهزة البصرية الإلكترونية بهياكل داخلية احتياطية لتلبية معايير السلامة العالمية الصارمة. من خلال استبدال الحواجز الميكانيكية بمجموعة كثيفة من أشعة الأشعة تحت الحمراء، يمكن لمنشآت التصنيع تحسين محطات تحميل المشغلين وخطوط تجميع الروبوتات وعمليات الختم عالية السرعة مع الحفاظ على أقصى قدر من الامتثال للوائح حماية الآلات.

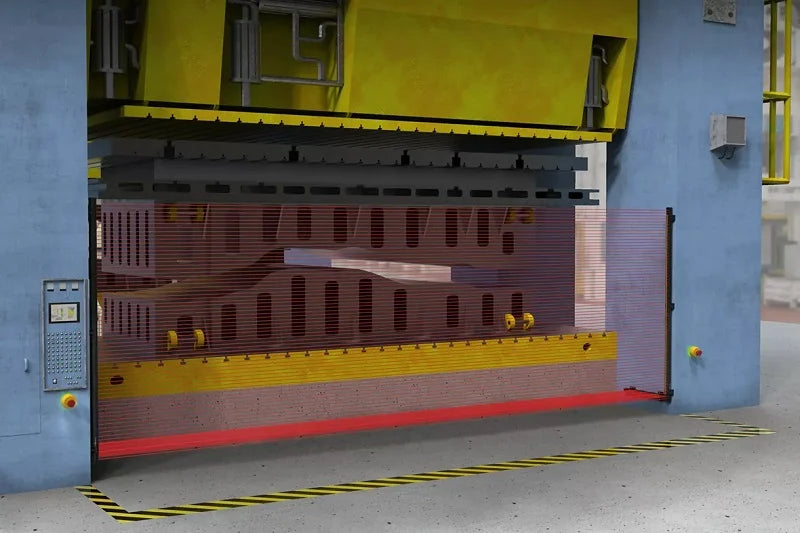

يتطلب اختيار الجهاز المناسب تقييمًا للمخاطر المادية المحددة الموجودة داخل مساحة عمل الأتمتة. تصنف معايير السلامة الصناعية هذه الأجهزة إلى ستائر من النوع 2 والنوع 4 بناءً على موثوقية التحكم فيها وتحمل الأخطاء. ستارة من النوع 2 مناسبة للتطبيقات الأقل خطورة حيث قد يؤدي الحادث إلى إصابات طفيفة، وتعتمد على الاختبار الدوري لاكتشاف أعطال المكونات الداخلية. وعلى العكس من ذلك، فإن ستائر النوع 4 إلزامية للآلات عالية المخاطر مثل المكابس الهيدروليكية أو اللكمات الميكانيكية. تتميز هذه الوحدات المتقدمة بدارات مراقبة ذاتية الفحص المستمرة ودقة شعاع أكثر إحكامًا قادرة على اكتشاف إصبع واحد، مما يضمن إشارة إغلاق فورية حتى لو تعطل مكون داخلي.
يتضمن تحديد موضع التثبيت الدقيق حسابًا دقيقًا بدلاً من التوضع العام. يجب على المهندسين حساب الحد الأدنى لمسافة الأمان بين مجال الاستشعار والحركة الخطرة لضمان توقف الآلات تمامًا قبل أن يتمكن المشغل من الوصول إلى منطقة الخطر. يتم حساب هذه المسافة باستخدام الصيغة القياسية حيث تساوي المسافة الكلية الدنيا للسلامة سرعة اقتراب الإنسان مضروبة في إجمالي وقت التوقف، بالإضافة إلى مسافة التداخل.
في هذا الحساب، تُقاس المسافة الكلية الدنيا للسلامة بالملليمترات. تُقدر سرعة اقتراب الإنسان عادةً بـ 2000 مم/ثانية لحركات الذراع السريعة أو 1600 مم/ثانية لسرعات المشي. يجمع إجمالي وقت التوقف بين وقت استجابة ستارة الضوء نفسها، وتأخير المعالجة لوحدة PLC للسلامة، ووقت الكبح الميكانيكي للآلات. المتغير الأخير، مسافة التداخل، يعوض عن العمق المادي الذي يمكن أن يخترقه جسم أو جزء من الجسم عبر أشعة الضوء قبل أن تتغير حالة إشارة الخرج. تقلل الستائر عالية الدقة المصممة للكشف عن الأصابع من عقوبة التداخل هذه، مما يسمح بتركيب النظام بأكمله بالقرب من الآلة وتوفير مساحة قيمة في أرضية المصنع.
بمجرد تأمينه فعليًا، يعد تحقيق المحاذاة البصرية الدقيقة بين أشرطة الإرسال والاستقبال أمرًا ضروريًا للاستقرار التشغيلي طويل الأمد. حتى الاهتزازات الهيكلية الطفيفة أو تراكم الغبار في الهواء يمكن أن يعطل إشارة الأشعة تحت الحمراء الضعيفة، مما يؤدي إلى انقطاع متقطع للآلة ووقت توقف مكلف للإنتاج. تعالج الوحدات الصناعية الحديثة هذا التحدي من خلال دمج أشرطة LED التشخيصية أو أدوات المحاذاة الرقمية مباشرة في الغلاف، مما يسمح للفنيين بالتحقق من قوة الإشارة عبر كل شعاع فردي. يمكن لواجهات التحكم المتقدمة حتى الإبلاغ عن إحداثيات شعاع محددة محجوبة إلى واجهة المستخدم الرسومية المركزية (HMI)، مما يسرع استكشاف الأخطاء وإصلاحها أثناء إجراءات التنظيف أو الصيانة الروتينية.
يكمن الجوهر التشغيلي لأي ستارة إضاءة للسلامة في مخرجات OSSD، أو أجهزة تبديل إشارة الخرج. تتكون هذه من قناتين PNP مصادر مستقلتين ومراقبتين بشكل متقاطع تبقى في حالة نشطة فقط عندما يكون حقل الاستشعار واضحًا تمامًا. تمنع هذه البنية ثنائية القناة حدوث قصر دائرة كهربائية واحدة أو عطل في الأسلاك من خلق حالة غير آمنة. عند دمج هذه الإشارات في بنية منصة مبيعات رقمية B2B أوسع أو خزانة تحكم محلية، يجب أن تنتهي مخرجات OSSD في مرحل أمان مخصص أو وحدة PLC للسلامة على مستوى المؤسسة. يجب تهيئة كتل برنامج نظام التحكم لمراقبة كلتا القناتين في وقت واحد، مما يفرض متطلب إعادة ضبط يدوي صارم كلما تم اختراق محيط السلامة لمنع إعادة تشغيل الآلات عن طريق الخطأ بينما لا يزال المشغل داخل الخلية.
كتب بواسطة: شون ديتريششون ديتريش مهندس أتمتة أول يتمتع بخبرة تزيد عن خمسة عشر عامًا في تصميم أنظمة التحكم المتكاملة ومنصات مراقبة حالة الآلات وهياكل السلامة الوظيفية للبيئات الصناعية المعقدة.
