Descripción general del producto

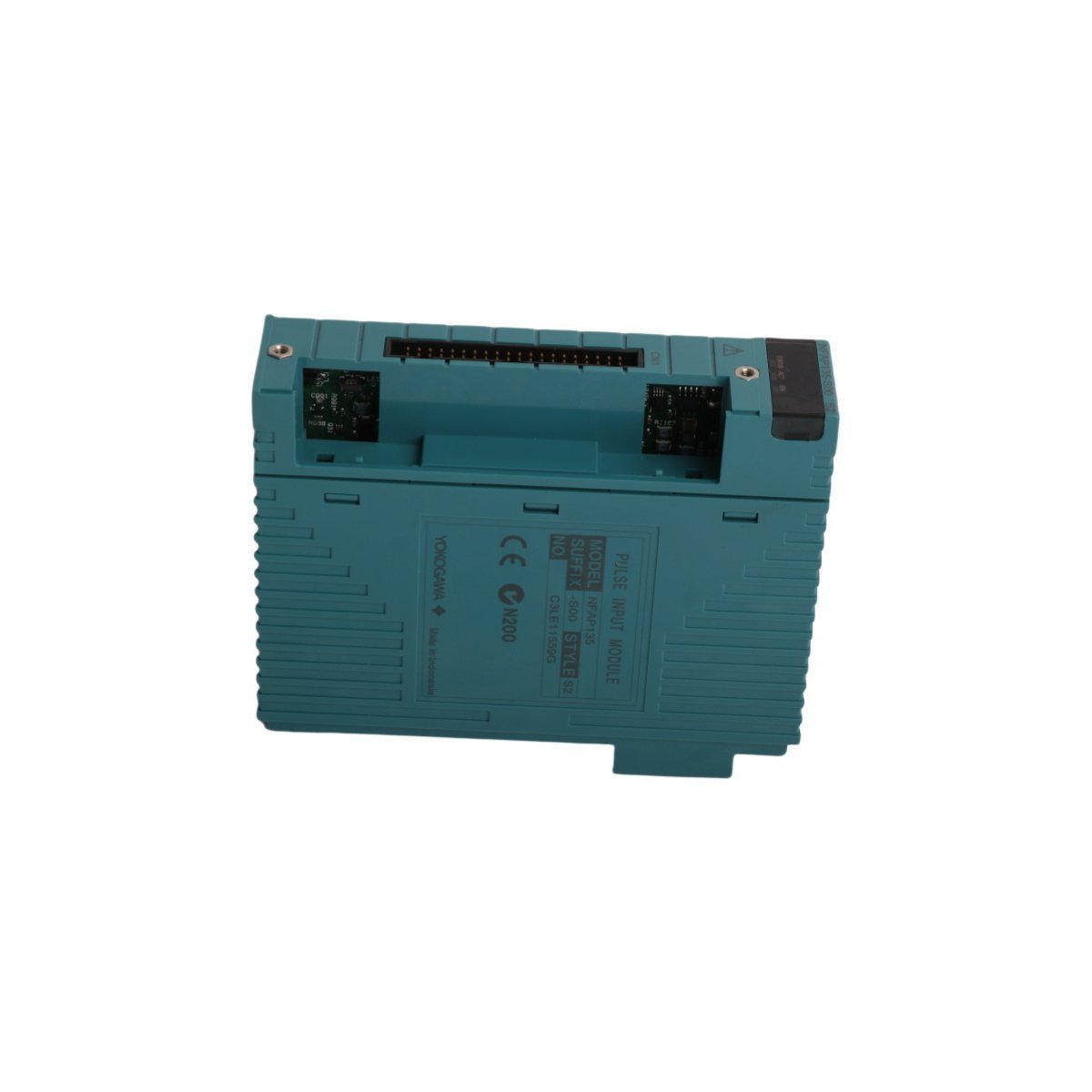

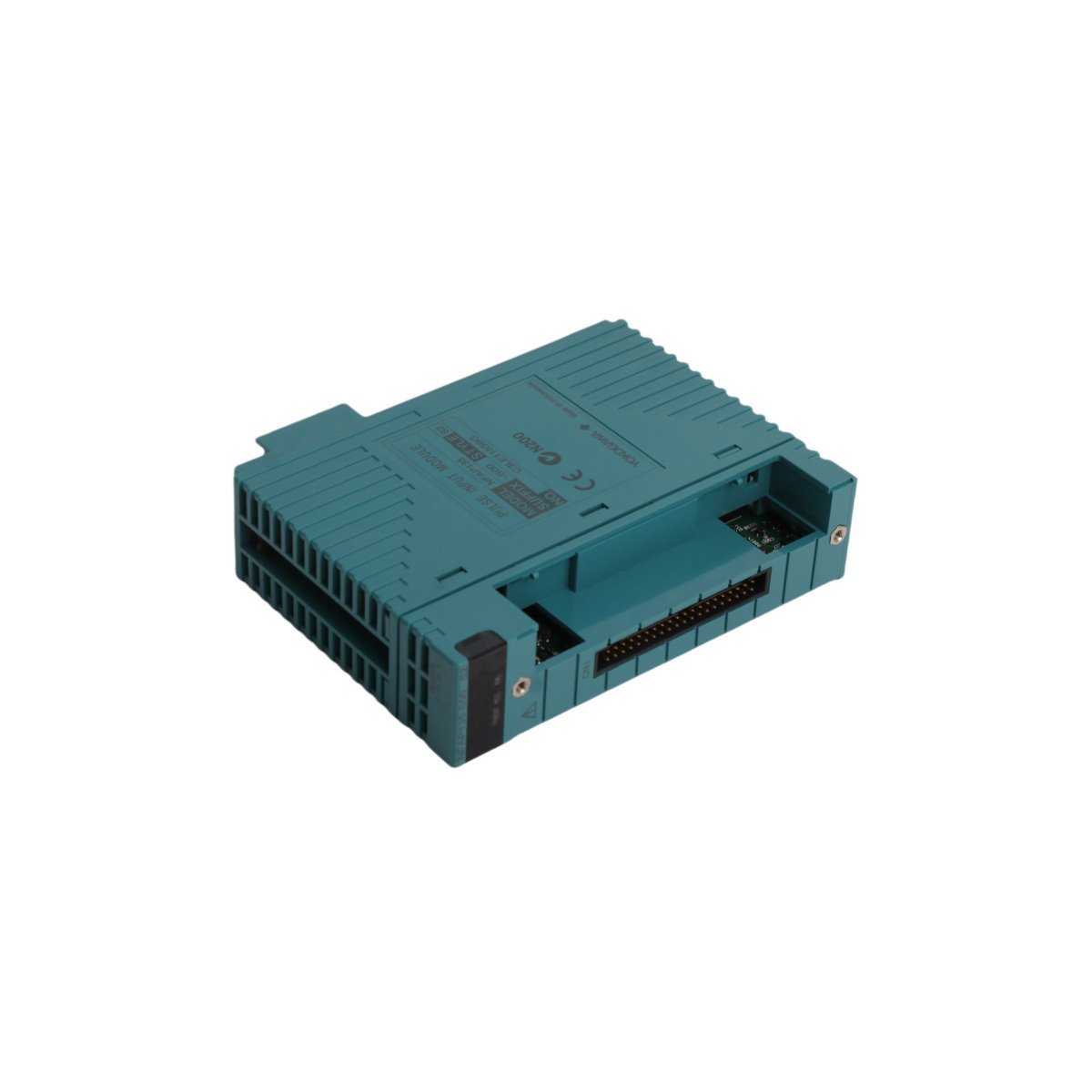

El Yokogawa NFAP135-S00 S2 es un módulo de entrada de pulsos aislado de 8 canales de alto rendimiento, diseñado para los sistemas de control distribuido STARDOM y CENTUM VP. Esta interfaz especializada está diseñada para capturar señales de frecuencia de alta velocidad de dispositivos de campo como caudalímetros de turbina, codificadores rotatorios y sensores de desplazamiento. Con un amplio rango de frecuencia de entrada de hasta 10 kHz y la capacidad de detectar anchos de pulso tan estrechos como 40 μs, el NFAP135-S00 S2 proporciona la precisión necesaria para la fabricación y el monitoreo de procesos de alta velocidad.

Operando dentro de la arquitectura FIO (Field Interface Orbus), este módulo utiliza aislamiento galvánico para separar las señales de campo de la lógica interna del sistema, eliminando eficazmente los bucles de tierra y la interferencia de ruido. Su rápido ciclo de actualización de datos de 2 ms garantiza que el sistema de control reciba actualizaciones casi instantáneas, lo cual es vital para aplicaciones que implican monitoreo de velocidad de turbinas, totalización de producción y cálculos de velocidad de rotación.

Especificaciones técnicas

• Fabricante: Yokogawa

• Número de modelo: NFAP135-S00 S2

• Tipo de módulo: Módulo de entrada de pulsos

• Número de canales: 8 canales, aislados

• Rango de frecuencia de entrada: 0 a 10 kHz

• Ancho de pulso mínimo: 40 μs

• Ciclo de actualización de datos: 2 ms

• Resistencia de entrada: 68 kΩ (en pull-up)

• Resistencia de derivación seleccionable: APAGADO, 200 Ω, 500 Ω, 1000 Ω

• Fuente de alimentación del transmisor: Seleccionable 12 V CC o 24 V CC

• Tensión de aislamiento soportada: 1.5 kV CA

• Temperatura de funcionamiento: -20 °C a +70 °C

• Dimensiones: 3.2 cm x 10.6 cm x 13.0 cm

• Peso: 0.25 kg

• Origen: Japón

Características técnicas clave

• Capacidades de detección de alta velocidad: Optimizado para la medición de frecuencia de precisión, el módulo captura pulsos con precisión de hasta 10.000 Hz, lo que lo hace adecuado para el monitoreo de turbinas y motores de alta velocidad.

• Acondicionamiento de entrada flexible: Cuenta con resistores shunt seleccionables por el usuario y opciones de pull-up de doble voltaje (12V/24V), lo que permite que el módulo se interconecte sin problemas con una amplia variedad de tipos de sensores, incluidos contactos secos y salidas de colector abierto.

• Mejora de la integridad de la señal: Equipado con una función de filtro digital configurable para eliminar el ruido de contacto y el rebote de la señal, asegurando un conteo de pulsos estable y confiable en entornos industriales ruidosos.

• Alimentación integrada del sensor: Proporciona una fuente de alimentación de transmisor integrada, lo que reduce la necesidad de componentes de distribución de energía externos y simplifica el cableado de campo para sensores de 2 y 3 hilos.

• Respuesta de control rápida: El intervalo de actualización de 2 ms permite bucles de control altamente deterministas, lo que facilita la acción inmediata del controlador en función de los cambios en la frecuencia del proceso o el conteo de pulsos.

• Aislamiento de seguridad robusto: Incluye aislamiento de 1.5 kV CA entre los canales de entrada y el bus del sistema, protegiendo la estación de control principal contra sobretensiones y transitorios eléctricos del lado del campo.
