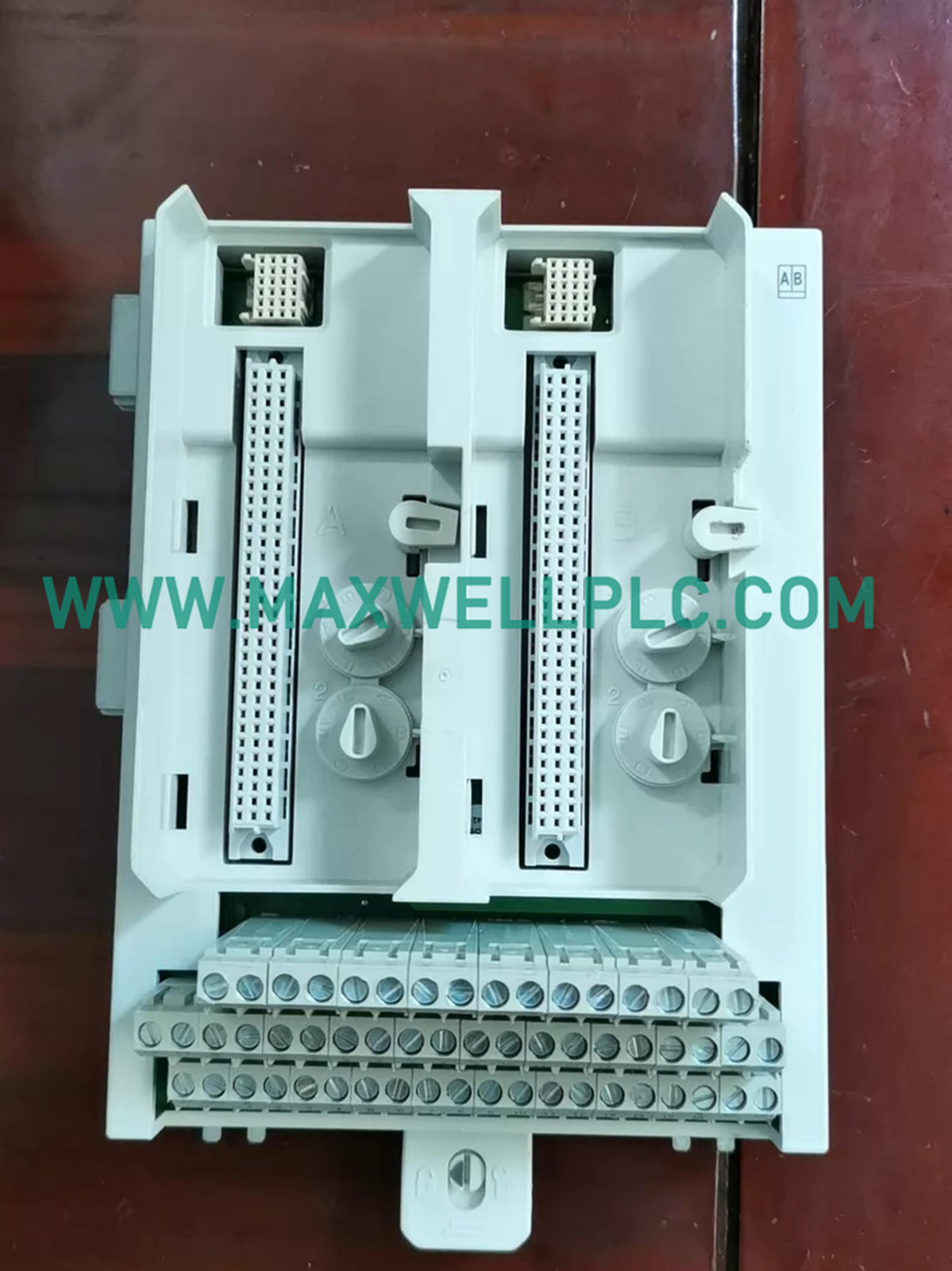

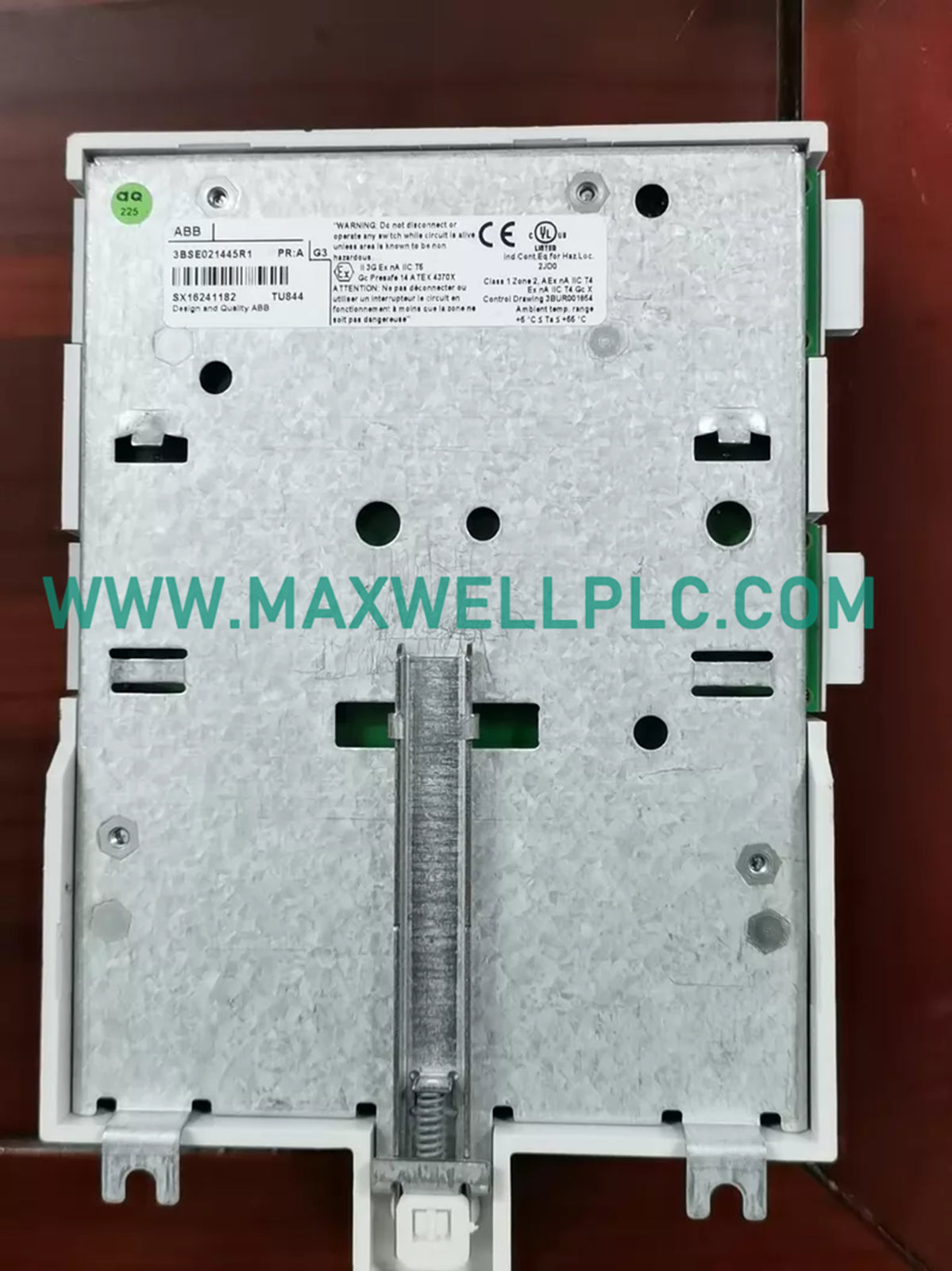

Configurada para la terminación de cableado a nivel de campo en plataformas de redes de control distribuido S800 I/O, la ABB TU844 (Unidad de Terminación de Módulo 3BSE021445R1) proporciona distribución directa de señal física y soporte de montaje mecánico para módulos de E/S.

Nomenclatura e Identificación de Piezas

• Modelo Base: TU844
• Número de Pieza de Pedido: 3BSE021445R1
• Función: Terminación y Conectividad de Campo
• Serie: S800 I/O

Especificaciones Mecánicas y Ambientales

Escalado de Densidad de E/S y Conectividad de Backplane

El TU844 funciona como un portador de interfaz pasiva, facilitando el enrutamiento de las señales de campo al módulo S800 I/O correspondiente a través del conector MTU a módulo. El diseño soporta configuraciones de E/S de alta densidad, asegurando vías eléctricas de baja resistencia para señales de proceso críticas. Al utilizar una arquitectura de backplane S800 estandarizada, esta unidad permite el escalado determinístico de la densidad de E/S y el aislamiento de la señal física, manteniendo la integridad del sistema a través de nodos de control modulares.

Información para Pedidos

• 1 unidad: Unidad de Terminación de Módulo TU844
• 1 juego: Etiquetas de marcado integradas y hardware de montaje
• 1 unidad: Hoja de instalación técnica

Procedimientos de Montaje Mecánico y Cableado

• Pautas de Instalación:
  • Alinee la unidad de terminación con el carril DIN de 35 mm y presione hasta que el pestillo mecánico encaje firmemente.
  • Utilice un destornillador de cabeza plana para liberar el mecanismo de bloqueo para retirar la unidad.
• Estándares de Cableado:
  • Pele los cables de campo a la longitud especificada para asegurar un contacto completo dentro de los terminales de resorte o tipo tornillo.
  • Apriete los tornillos de los terminales al par Nm recomendado para evitar que se aflojen debido a la expansión térmica o la vibración.
  • Emplee conductos de gestión de cables para aliviar la tensión de los conductores de campo y asegurar un enrutamiento ordenado a la unidad.

Preguntas Frecuentes

• P: ¿El TU844 es eléctricamente activo?

  R: No, el TU844 es una unidad de terminación pasiva; proporciona la conexión física para el cableado de campo al módulo de E/S y no contiene componentes electrónicos activos.

• P: ¿Se puede utilizar esta unidad para E/S redundantes?

  R: La compatibilidad de redundancia depende del módulo de E/S S800 específico emparejado con esta unidad. Verifique la matriz de compatibilidad para el tipo de módulo previsto.

• P: ¿Cuál es el calibre máximo de cable soportado?

  R: Los bloques de terminales están diseñados para acomodar tamaños de cable de señal industrial estándar, típicamente hasta 2.5 mm cuadrados (aproximadamente 14 AWG).

• P: ¿La unidad proporciona protección contra sobretensiones?

  R: El TU844 actúa como un puente; la protección contra sobretensiones debe ser proporcionada por dispositivos externos o los módulos de E/S asociados si lo requiere la aplicación.

• P: ¿Es esta unidad compatible con todos los módulos de E/S S800?

  R: No, está diseñada para configuraciones específicas de pines de módulos de E/S. Consulte la tabla de compatibilidad entre la unidad TU y el módulo de E/S.

• P: ¿Cómo se maneja la conexión a tierra?

  R: Los cables blindados deben terminarse en la barra de tierra común o en los puntos de conexión de blindaje dedicados provistos en la unidad de terminación.

• P: ¿La unidad es resistente a entornos de alta vibración?

  R: La unidad está diseñada para entornos de gabinetes industriales estándar. En escenarios de alta vibración, asegúrese de que el carril DIN esté firmemente sujeto a la placa posterior.

• P: ¿Puedo reemplazar los bloques de terminales individualmente?

  R: La interfaz de terminal está integrada en el diseño del TU844; toda la unidad se reemplaza como un único conjunto de hardware.
