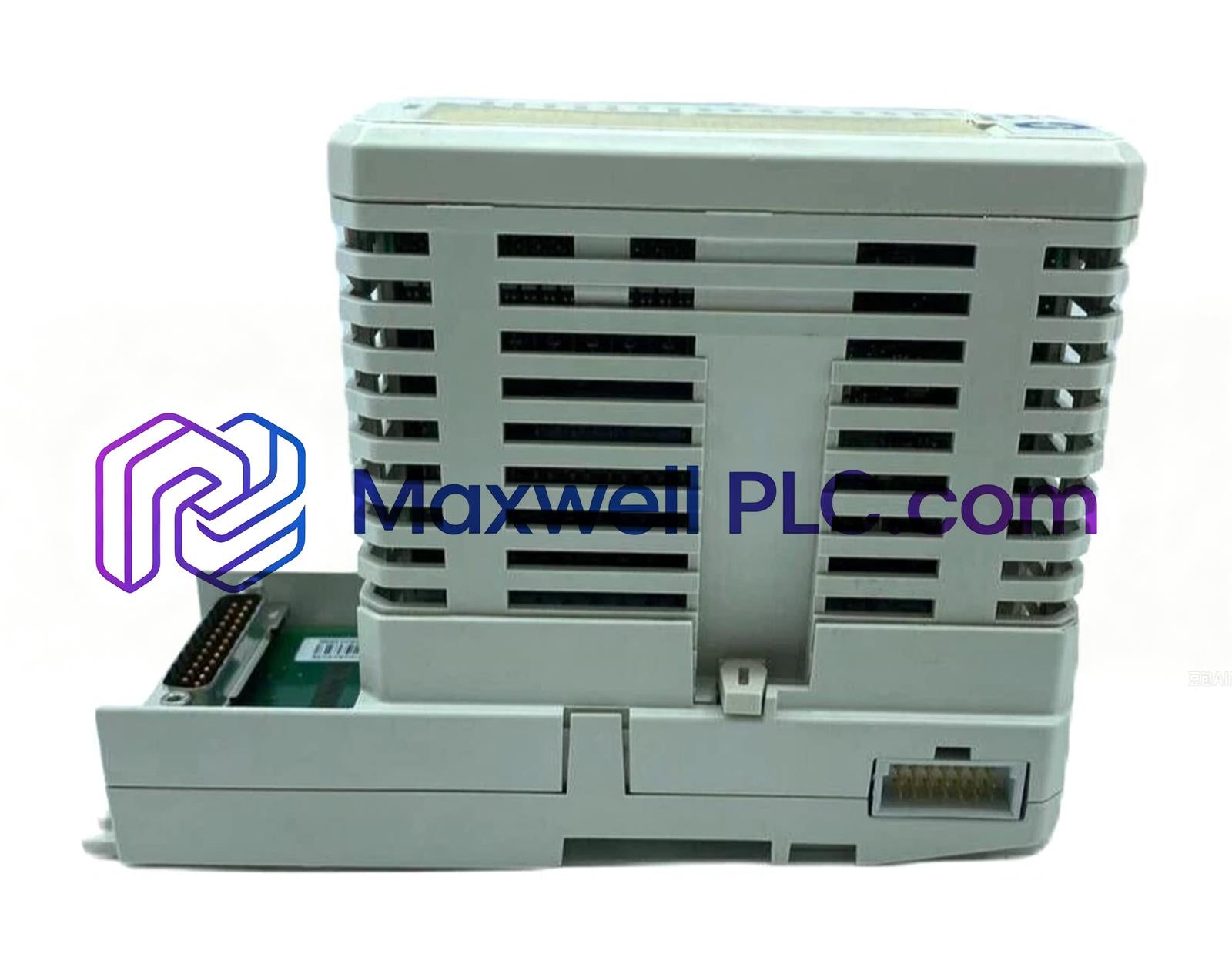

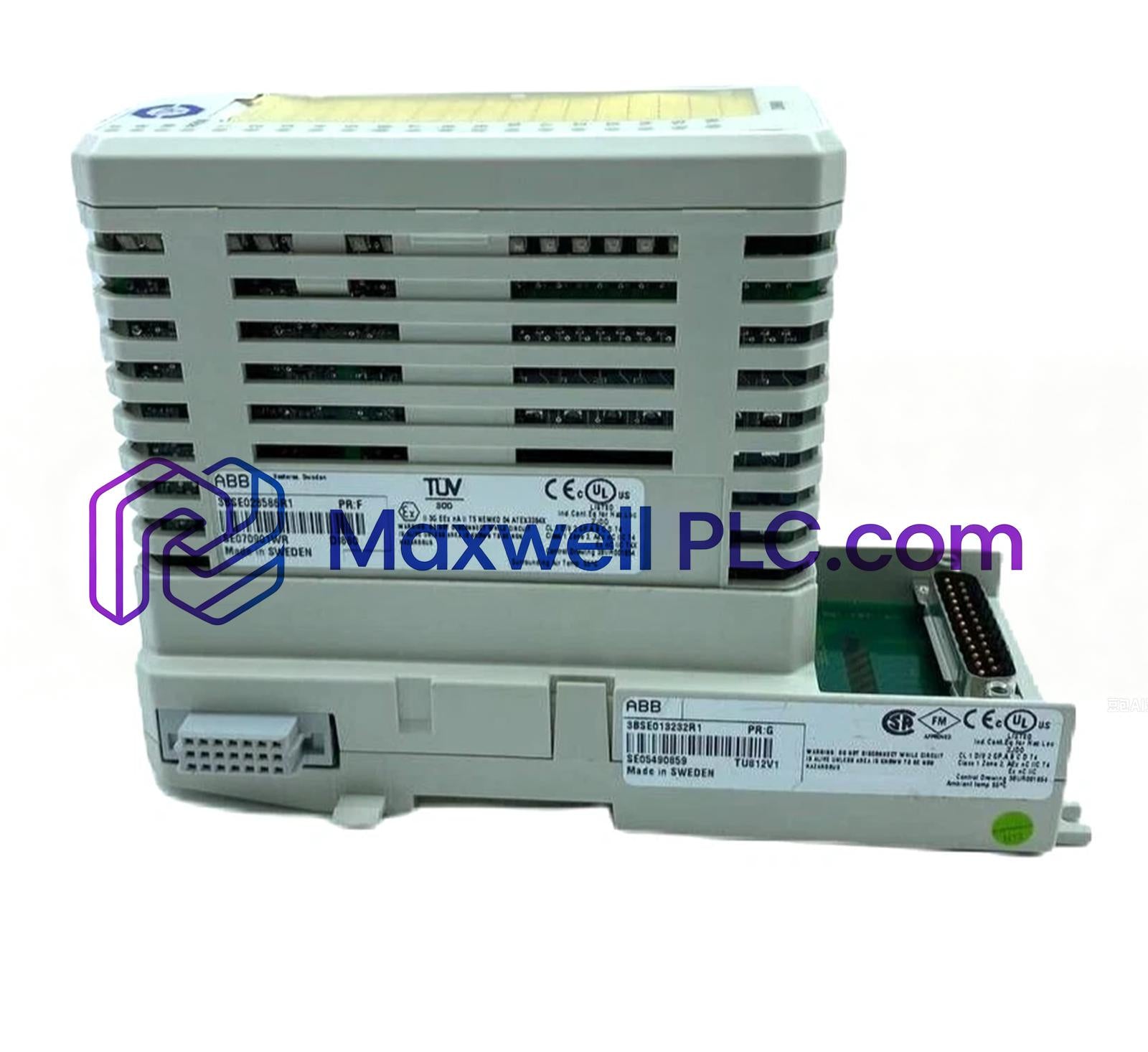

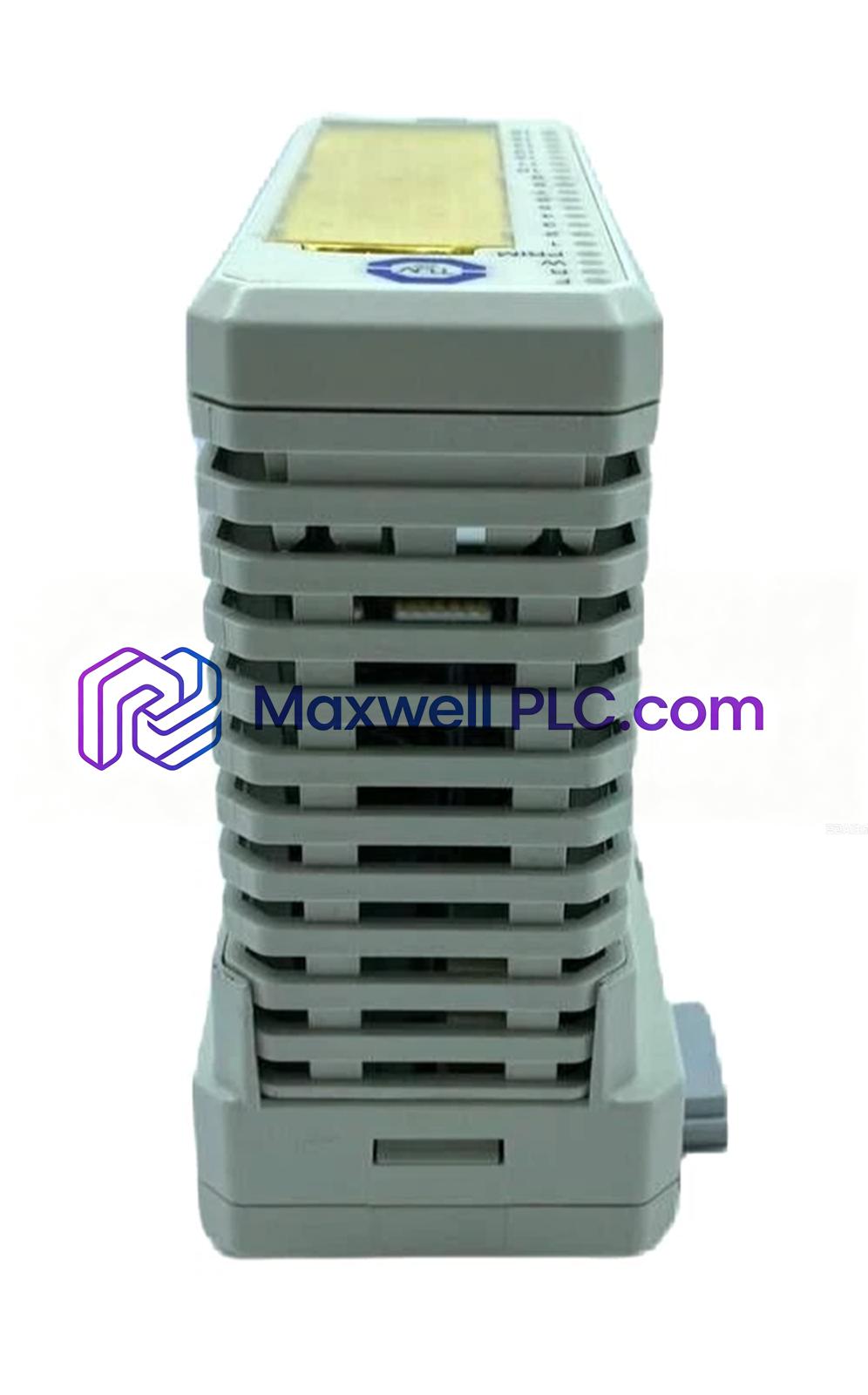

La ABB TU812V1 3BSE013232R1 sirve como la principal unidad de terminación de módulo compacto TU812V1 utilizada para ejecutar el enrutamiento de señales y la terminación de cables de campo en las plataformas de E/S S800.

Configuración de variantes y arquitectura base

• TU812V1: Variante de unidad de terminación de módulo compacto diseñada para conexiones de interfaz D-sub.
• 3BSE013232R1: Identificador de pedido de pieza de repuesto comercial para reemplazo de base de campo.
• Huella compacta: Estructura de base de una sola ranura que admite una asignación máxima de canales de 50 V.

Especificaciones de hardware y límites operativos

Ejecución de comunicación de bus y escalabilidad del sistema

La unidad de terminación canaliza las señales de campo directamente al módulo de E/S conectado mientras mantiene una velocidad de comunicación de bus de plano posterior continua a través de los conjuntos de base adyacentes. Su tamaño compacto maximiza la utilización del espacio del gabinete, lo que permite una alta escalabilidad de densidad de E/S dentro de los gabinetes de campo. La arquitectura base garantiza un enrutamiento ininterrumpido del plano posterior del sistema y mantiene la compatibilidad total del firmware del controlador con las actualizaciones de red.

Contenido del kit

• 1 x Unidad de terminación de módulo compacto ABB TU812V1 3BSE013232R1

Instrucciones de instalación y conexión a tierra de campo

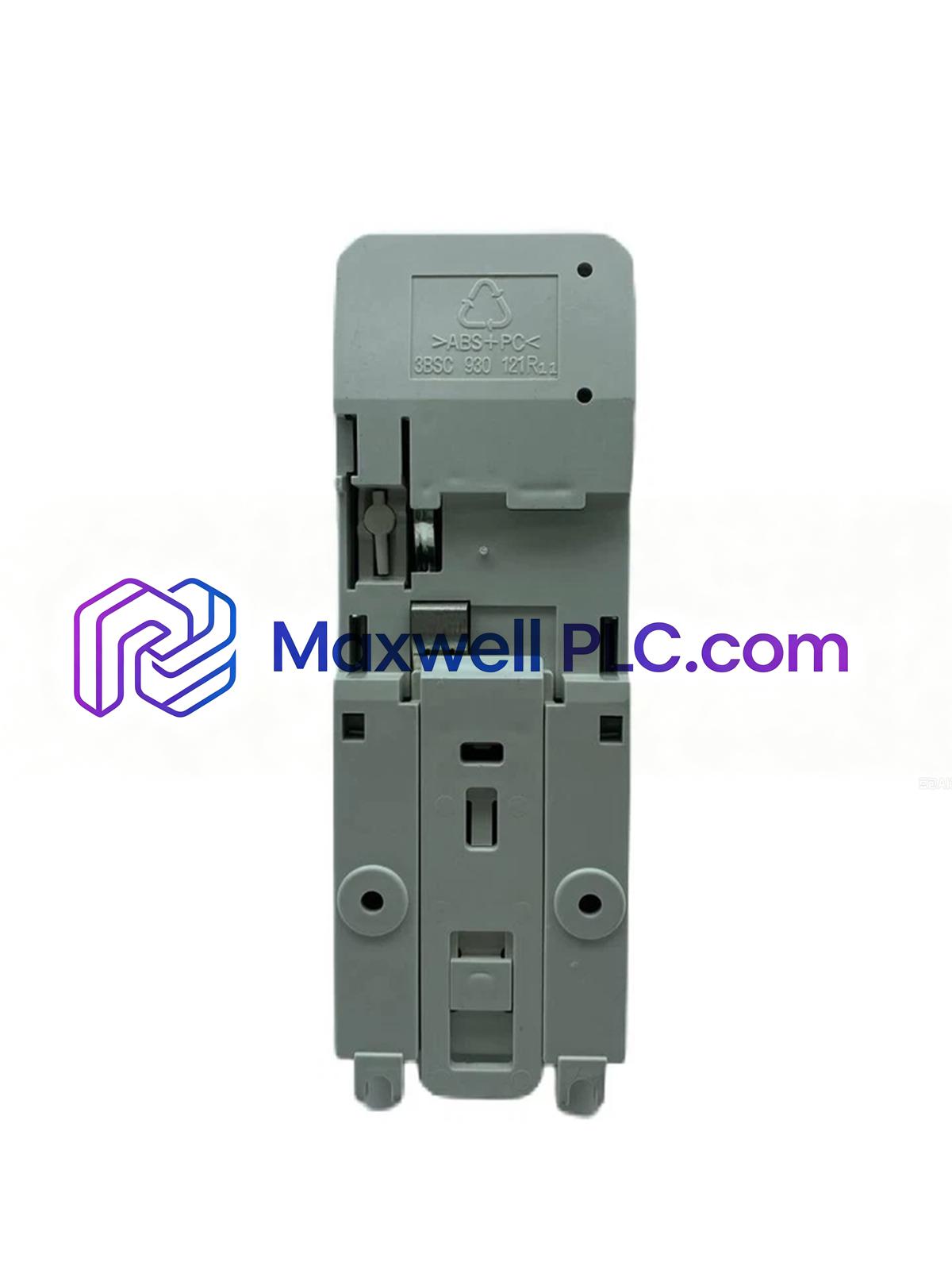

• Bloquee la base de terminación en el carril DIN de 35 mm hasta que el pestillo con resorte encaje completamente.
• Inserte el conjunto de cable D-sub multipin en el puerto designado y apriete los tornillos de retención.
• Asegúrese de que el clip de conexión a tierra mantenga un contacto metálico directo con el marco del carril DIN para la continuidad del blindaje.
• Alinee y asiente el módulo de E/S S800 objetivo en los pasadores guía de la base antes de bloquear los pestillos mecánicos.

Preguntas frecuentes

• ¿Qué tipo de conector de campo principal está integrado en la unidad TU812V1?

  La unidad de terminación utiliza una interfaz de conector multipin D-sub estándar para el cableado de señales de campo externas.

• ¿Cuál es el voltaje máximo de funcionamiento permitido en la base de terminación?

  El hardware está clasificado para rutas de distribución de señal que operan hasta un umbral máximo de 50 V.

• ¿La unidad base toma energía del plano posterior de ModuleBus?

  No, como base de terminación pasiva, la unidad enruta las líneas de señal sin consumo de energía activa.

• ¿Cómo admite la unidad los diseños de gabinetes de control de alta densidad?

  El factor de forma compacto permite un montaje ajustado de lado a lado en rieles DIN para optimizar la escalabilidad de la densidad de E/S.

• ¿Se admite el intercambio en caliente de módulos de E/S en esta base de terminación?

  Sí, los módulos de E/S enchufados se pueden quitar o reemplazar con alimentación sin interrumpir el bus del plano posterior.

• ¿Qué estándar de montaje se requiere para la instalación física del gabinete?

  La unidad de terminación encaja directamente en rieles DIN estándar de 35 mm (DIN EN 50022).

• ¿Qué característica mecánica asegura el conector del cable D-sub?

  Los tornillos prisioneros roscados en el conector del cable D-sub se bloquean en el marco base para evitar un acoplamiento suelto.

• ¿Cómo se establece la continuidad del blindaje a través de la unidad de terminación?

  Los clips de conexión a tierra integrales unen los blindajes de los cables directamente al marco del carril DIN al montarlos.
