Descripción del producto

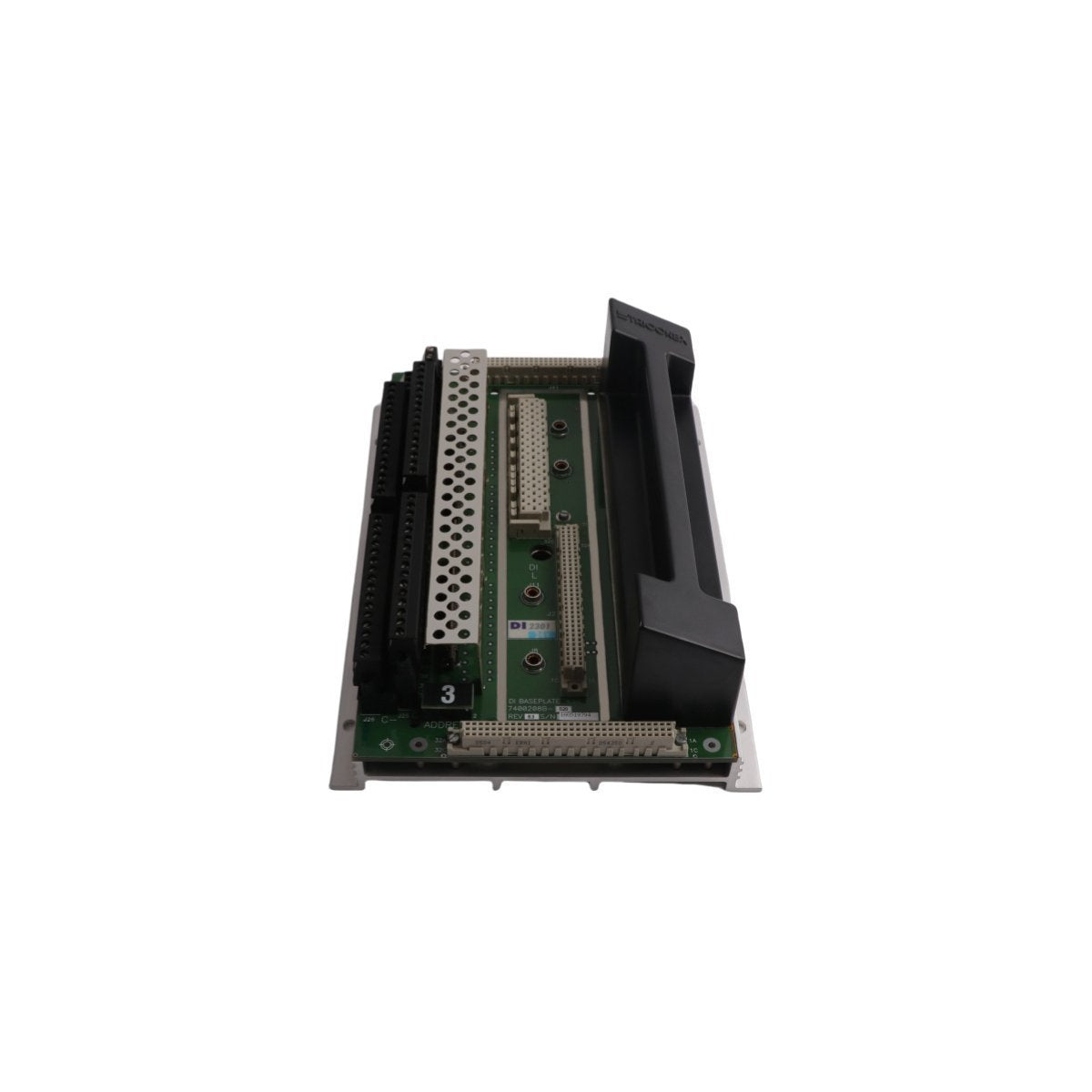

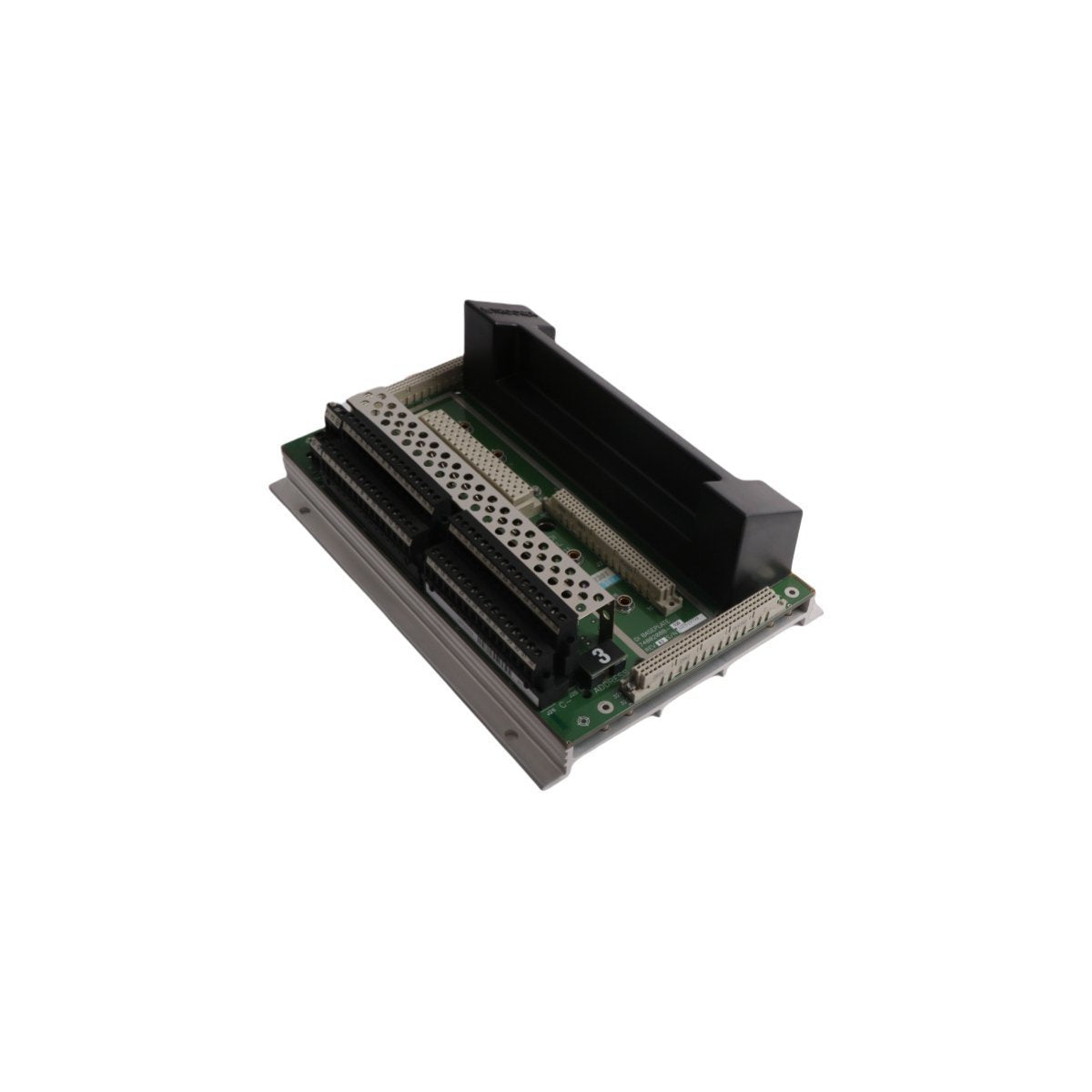

El Triconex 7400208B-020, también identificado por la designación de modelo DI2301, es un módulo de entrada digital de 32 canales de alta integridad diseñado para las plataformas de seguridad Tricon v10 y v11. Esta tarjeta sirve como una interfaz vital en arquitecturas de redundancia modular triple (TMR), convirtiendo señales de 24V CC del lado del campo en datos lógicos para el procesador de seguridad. Diseñado para una máxima disponibilidad, el DI2301 admite el intercambio en caliente, lo que permite al personal de mantenimiento reemplazar módulos sin interrumpir la función de seguridad ni apagar el proceso. Con su certificación SIL 3 y su riguroso aislamiento óptico, este módulo garantiza que los datos de estado críticos de los interruptores y sensores de campo se capturen con absoluta fiabilidad y velocidad.

Rendimiento del hardware y especificaciones técnicas

El DI2301 está construido para soportar la adquisición de datos de alta velocidad mientras protege el backplane del sistema de transitorios eléctricos de campo.

• Densidad de entrada: 32 canales de entrada digital aislados.

• Umbrales lógicos: 24V CC nominal (estado ON: 15–30V CC / estado OFF: 0–5V CC).

• Clasificación de aislamiento: Aislamiento óptico de 1500V CA/CC entre canales y lógica interna.

• Velocidad de procesamiento: Tiempo de respuesta de alta velocidad de menos de 10ms.

• Perfil de energía: Optimizado para la eficiencia con un consumo de corriente típico de 130mA.

• Resistencia térmica: Diseñado para un funcionamiento continuo de -40°C a +70°C.

• Tolerancia a fallos: La arquitectura TMR garantiza un funcionamiento de seguridad continuo incluso si un canal interno falla.

Aplicaciones de seguridad industrial

El Triconex DI2301 es un componente fundamental en entornos industriales de alto riesgo donde el monitoreo a prueba de fallos es obligatorio. Las implementaciones clave incluyen:

Sistemas de parada de emergencia (ESD): Monitorización de botones pulsadores manuales e interruptores de presión en refinerías de petróleo y gas para activar el aislamiento inmediato de toda la planta.

Detección de incendios y gases (F&G): Gestión de entradas digitales de detectores de llama, humo y gas para iniciar protocolos automatizados de supresión y ventilación.

Protección de supervisión de turbinas: Interconexión con sensores de sobrevelocidad e interruptores de vibración para garantizar el funcionamiento seguro de equipos rotativos de alta velocidad en centrales eléctricas.

Sistemas de gestión de quemadores (BMS): Verificación de las posiciones de las válvulas y la presencia de llama en entornos de hornos industriales para evitar la acumulación peligrosa de combustible.

Seguridad de plataformas marinas: Proporciona una supervisión fiable de la señal para los bucles de seguridad submarinos y de la superficie donde la resistencia a las vibraciones y la durabilidad ambiental son fundamentales.
