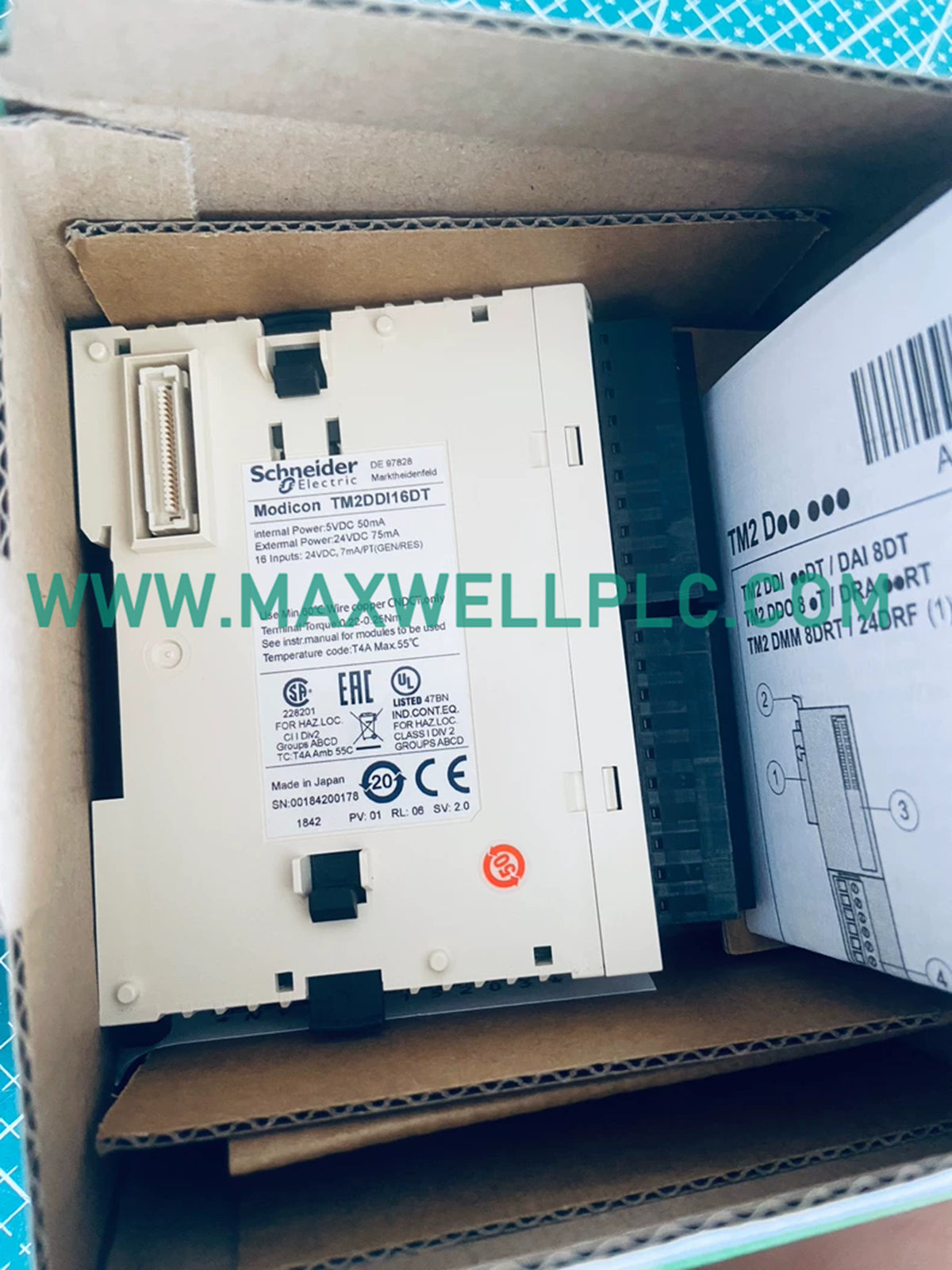

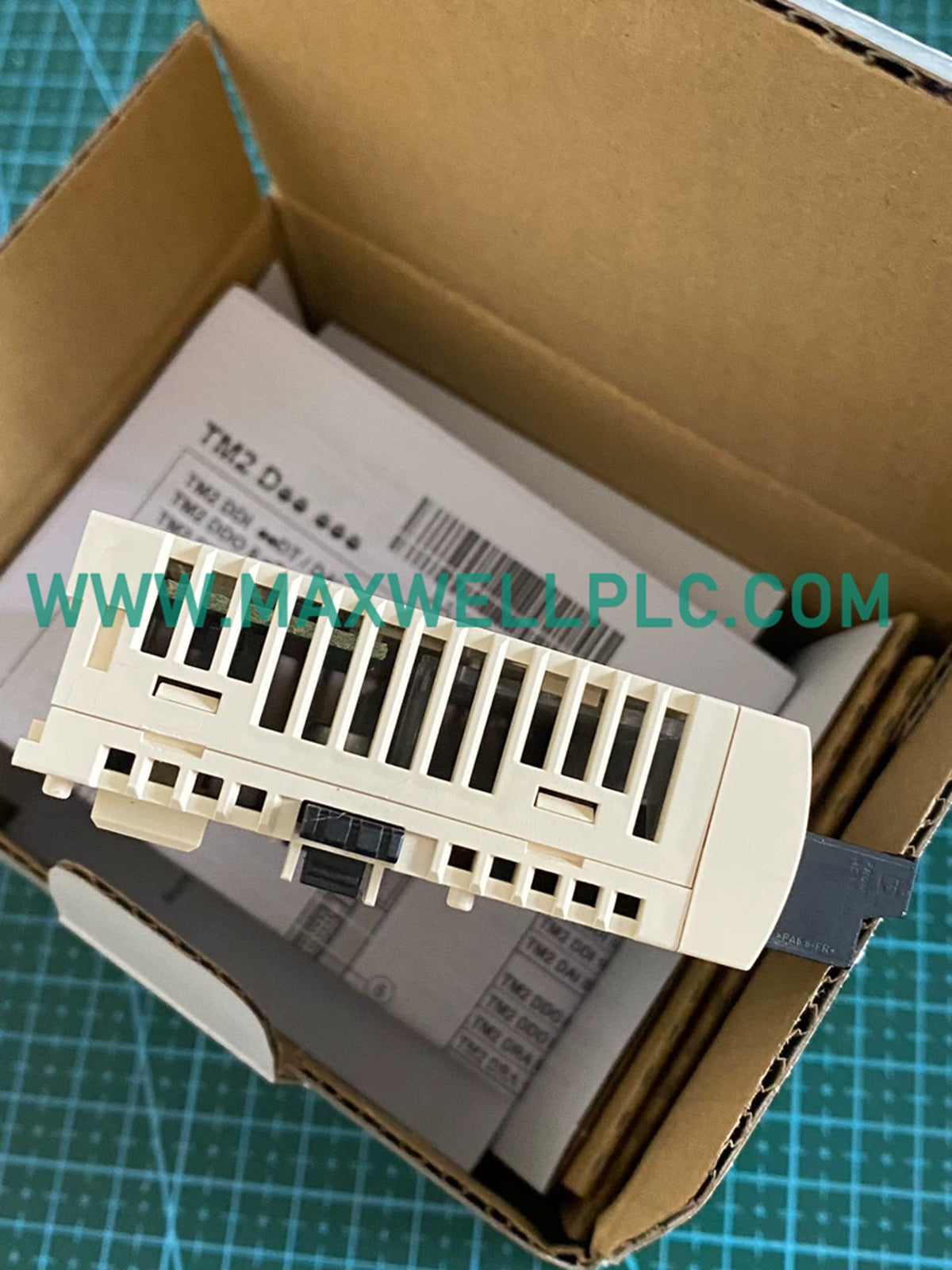

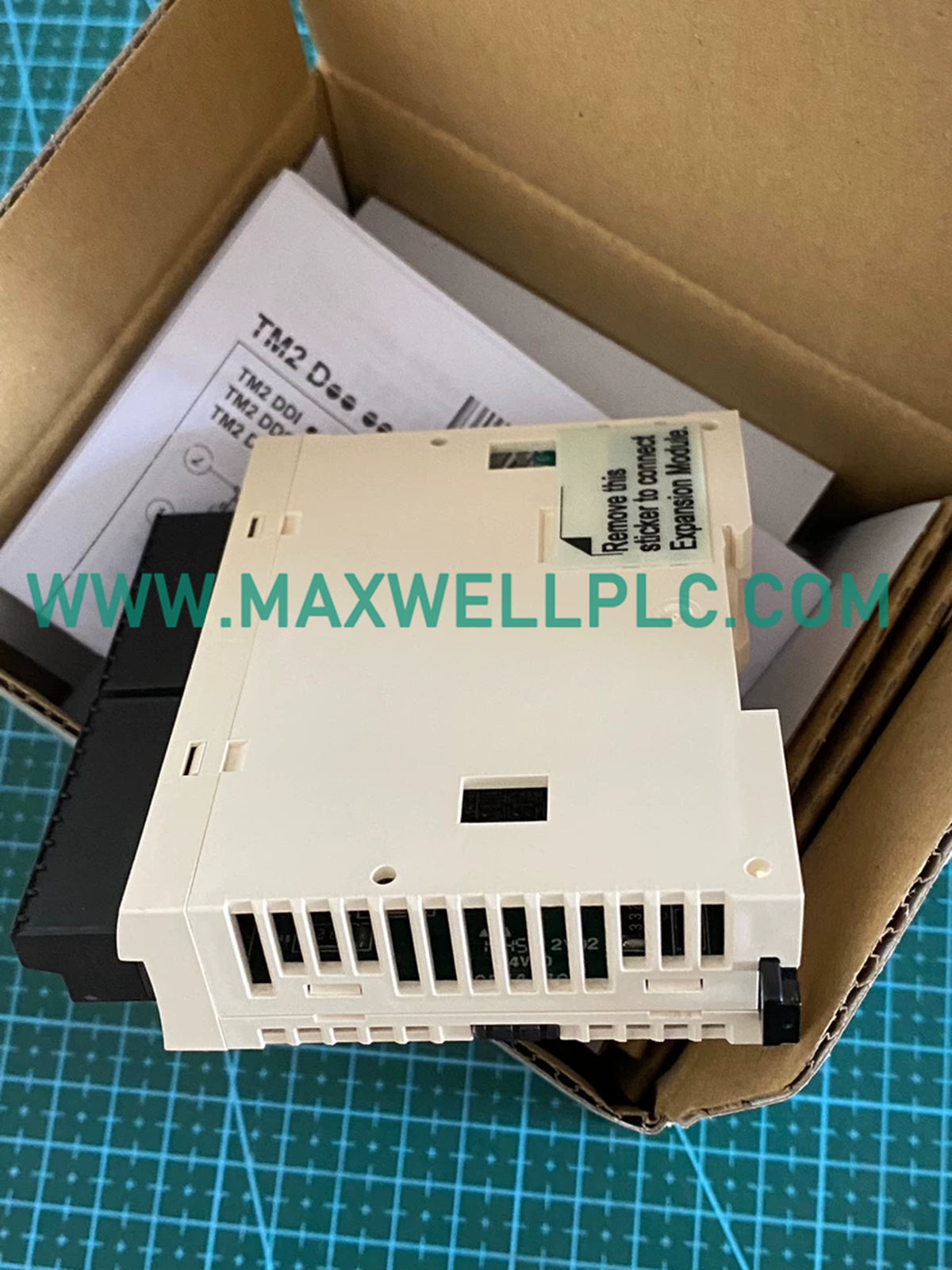

Configurado para la adquisición discreta de señales en entornos de controlador Modicon M238 y Twido, el Schneider Electric TM2DDI16DT (Módulo de expansión de E/S TM2DDI16DT) proporciona ejecución eléctrica física directa para 16 entradas discretas de 24 VCC.

Configuración del Módulo y Matriz Lógica

El TM2DDI16DT es una sección de expansión de entrada discreta que cuenta con 16 canales, configurables para lógica de sumidero o de fuente. Utiliza un bus interno de 5 VCC para la comunicación lógica, mientras que soporta un rango de voltaje de entrada nominal de 24 VCC. El módulo está diseñado para una expansión perfecta de configuraciones de E/S de alta densidad en arquitecturas de control distribuidas.

Especificaciones del Hardware

Integración del Sistema PLC y Determinismo

La integración con la plataforma Modicon M238 se basa en el bus de expansión para mantener la consistencia de la temporización de los datos discretos. La compatibilidad del firmware debe verificarse dentro del entorno del proyecto para asegurar que el módulo se direccione correctamente dentro del mapa de E/S del controlador. A medida que el sistema escala, los usuarios deben tener en cuenta los límites de densidad de E/S definidos por la velocidad de comunicación del plano posterior de la CPU específica para mantener ciclos de escaneo deterministas durante el funcionamiento.

Información para Pedidos

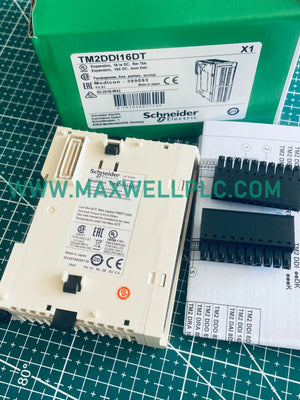

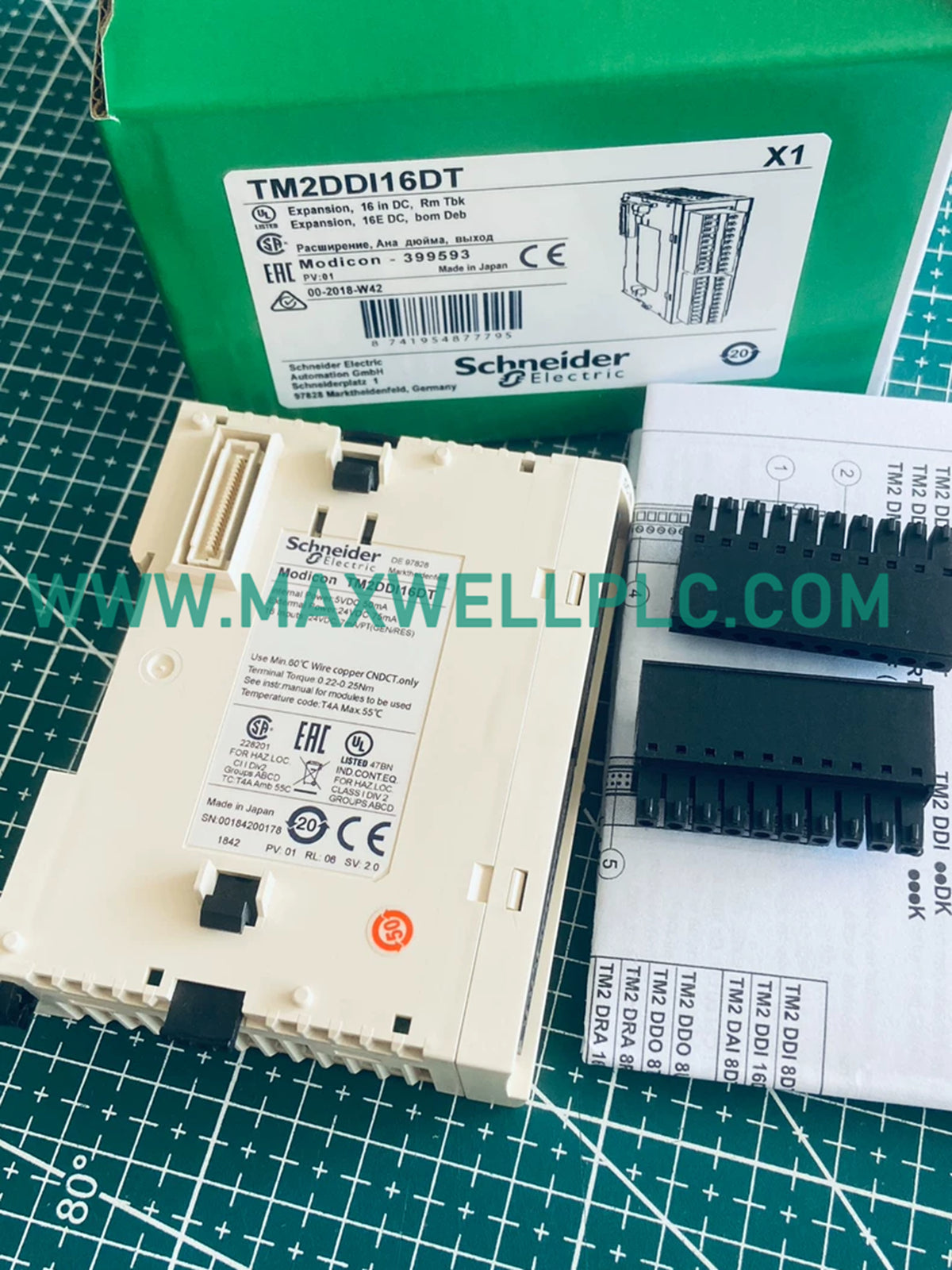

• 1 módulo de entrada discreta TM2DDI16DT

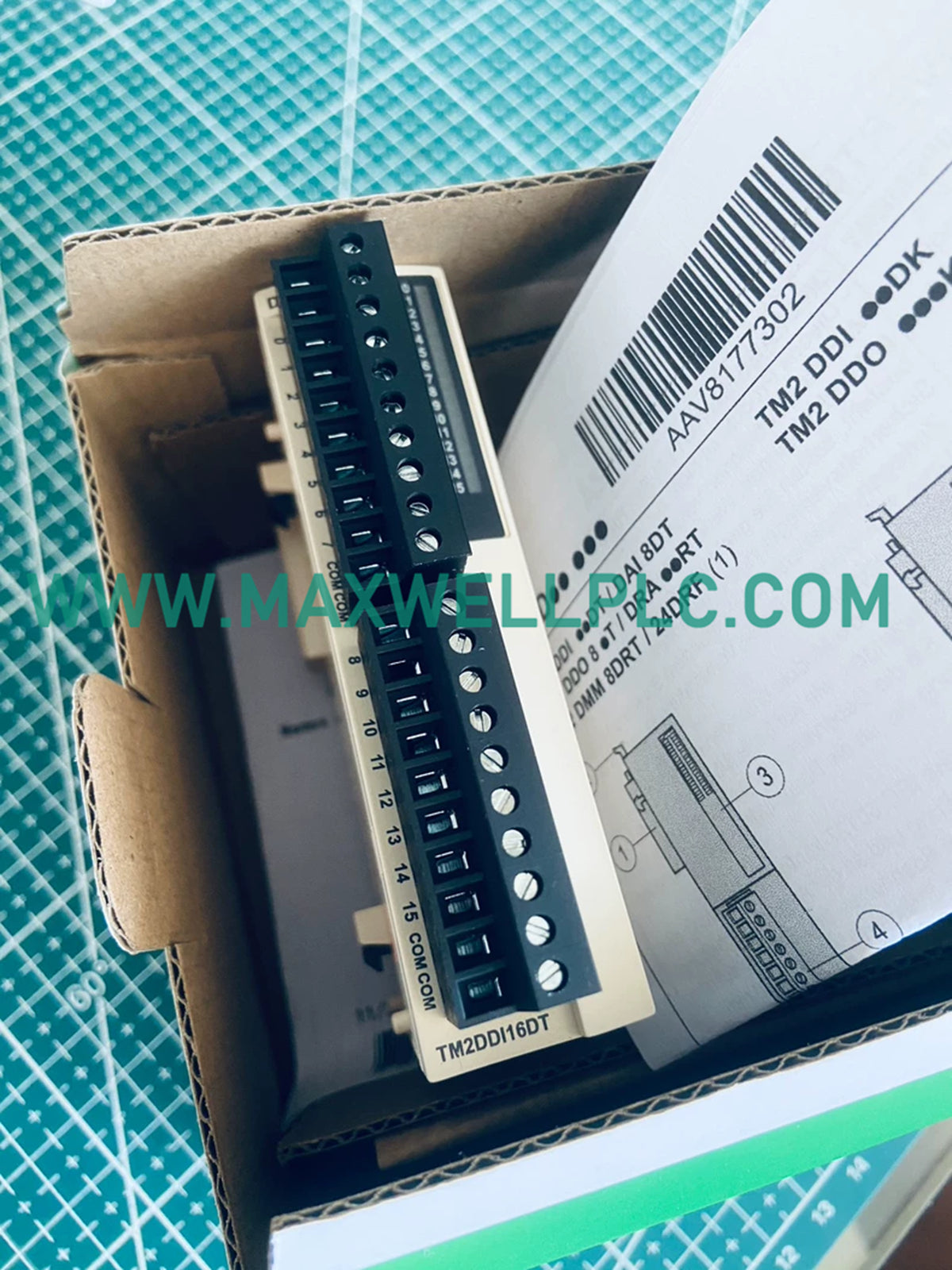

• 1 bloque de terminales de tornillo extraíble

• Nota: Asegúrese de seguir las prácticas de cableado industrial estándar para la configuración de punto común único para evitar posibles diferencias en el segmento de entrada.

Pautas de Instalación en Campo

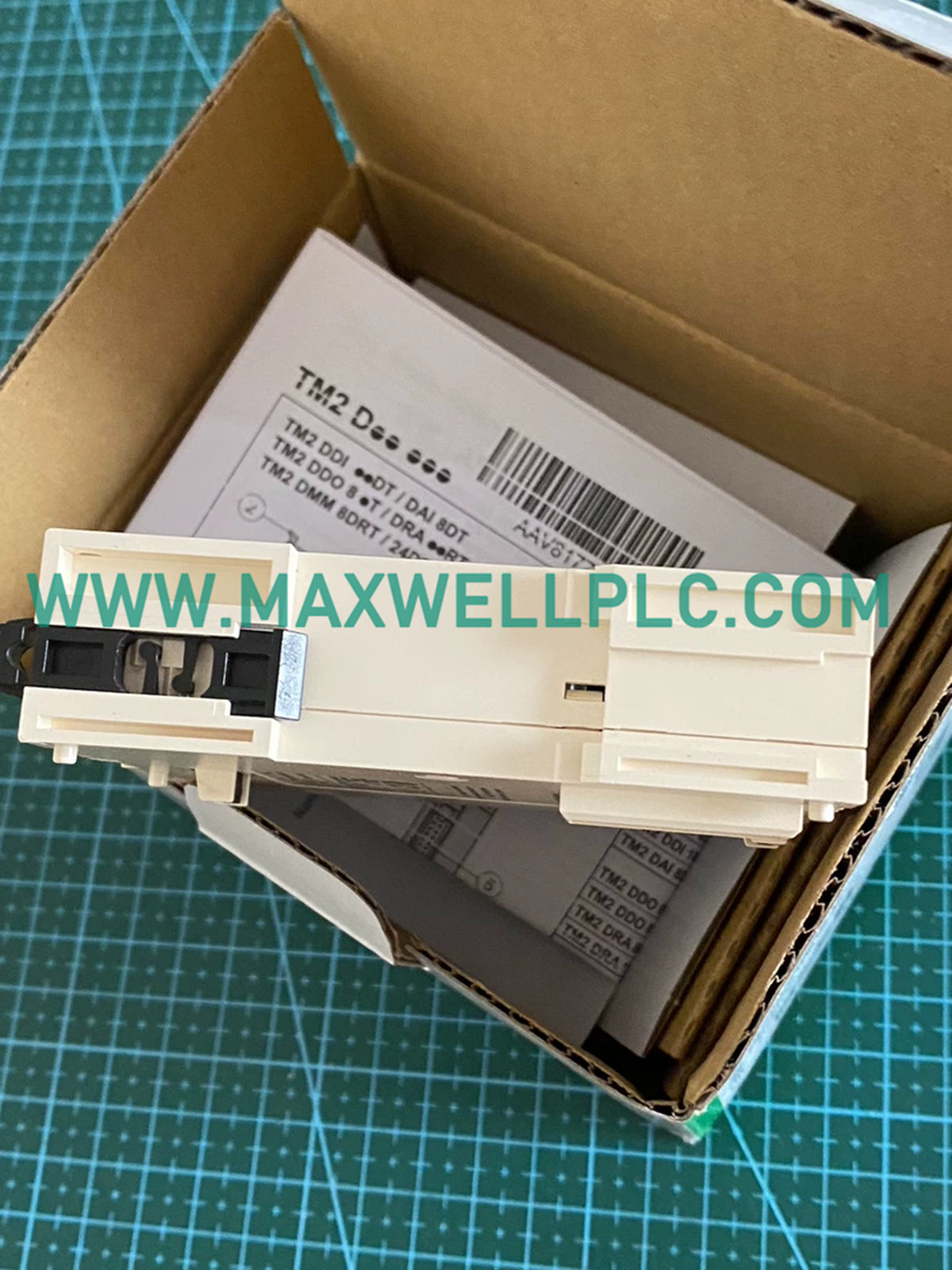

• Montaje: Encaje el módulo en un riel DIN simétrico de 35 mm. Asegúrese de que el conector del bus esté completamente asentado para garantizar la continuidad entre el controlador y la sección de expansión.

• Cableado: Utilice el bloque de terminales de tornillo extraíble para la terminación de la señal. Mantenga el enrutamiento de los cables separado del cableado de alta tensión para evitar el ruido de inducción.

• Lógica de entrada: Configure la lógica de entrada (sumidero o fuente) a nivel de cableado de campo según los requisitos específicos del sensor y la conexión común de entrada del controlador.

• Aislamiento: Aunque el módulo proporciona un aislamiento de 500 V entre los canales y la lógica interna durante 1 minuto, se debe aplicar una supresión de sobretensiones estándar a todos los circuitos de campo externos.

Preguntas Frecuentes

• P: ¿El TM2DDI16DT es de conexión en caliente (hot-swappable)?

  R: No, el módulo no es compatible con la conexión en caliente. Asegúrese de que la alimentación del controlador y la alimentación externa de E/S estén desconectadas antes de retirar o instalar el módulo para evitar daños al hardware.

• P: ¿Las 16 entradas están aisladas entre sí?

  R: No, el módulo presenta un único punto común para las 16 entradas discretas; no hay aislamiento de canal a canal.

• P: ¿Cuál es el rango de tensión de entrada requerido?

  R: El módulo está especificado para 24 VCC, con límites operativos definidos entre 20,4 VCC y 28,8 VCC.

• P: ¿Cómo se supervisa el estado de entrada localmente?

  R: El módulo utiliza un único bloque de visualización en el panel frontal para indicar el estado operativo de la matriz de entrada discreta.

• P: ¿Se puede utilizar este módulo con Advantys OTB?

  R: Sí, el TM2DDI16DT es compatible con las plataformas de controladores Advantys OTB y Twido, además del Modicon M238.

• P: ¿La impedancia de entrada afecta la compatibilidad del sensor?

  R: La impedancia de entrada de 3,4 kOhm es compatible con sensores industriales estándar; asegúrese de que la capacidad de corriente de salida del sensor sea suficiente para la carga.

• P: ¿Cuál es el tiempo máximo de respuesta?

  R: El tiempo de respuesta de entrada es fijo en 4 ms para ambas transiciones (estado 0 y estado 1).

• P: ¿Se necesita alimentación externa para las entradas?

  R: Sí, la alimentación de entrada de 24 VCC se suministra a través de una conexión externa al módulo para alimentar los circuitos de señal discreta.
