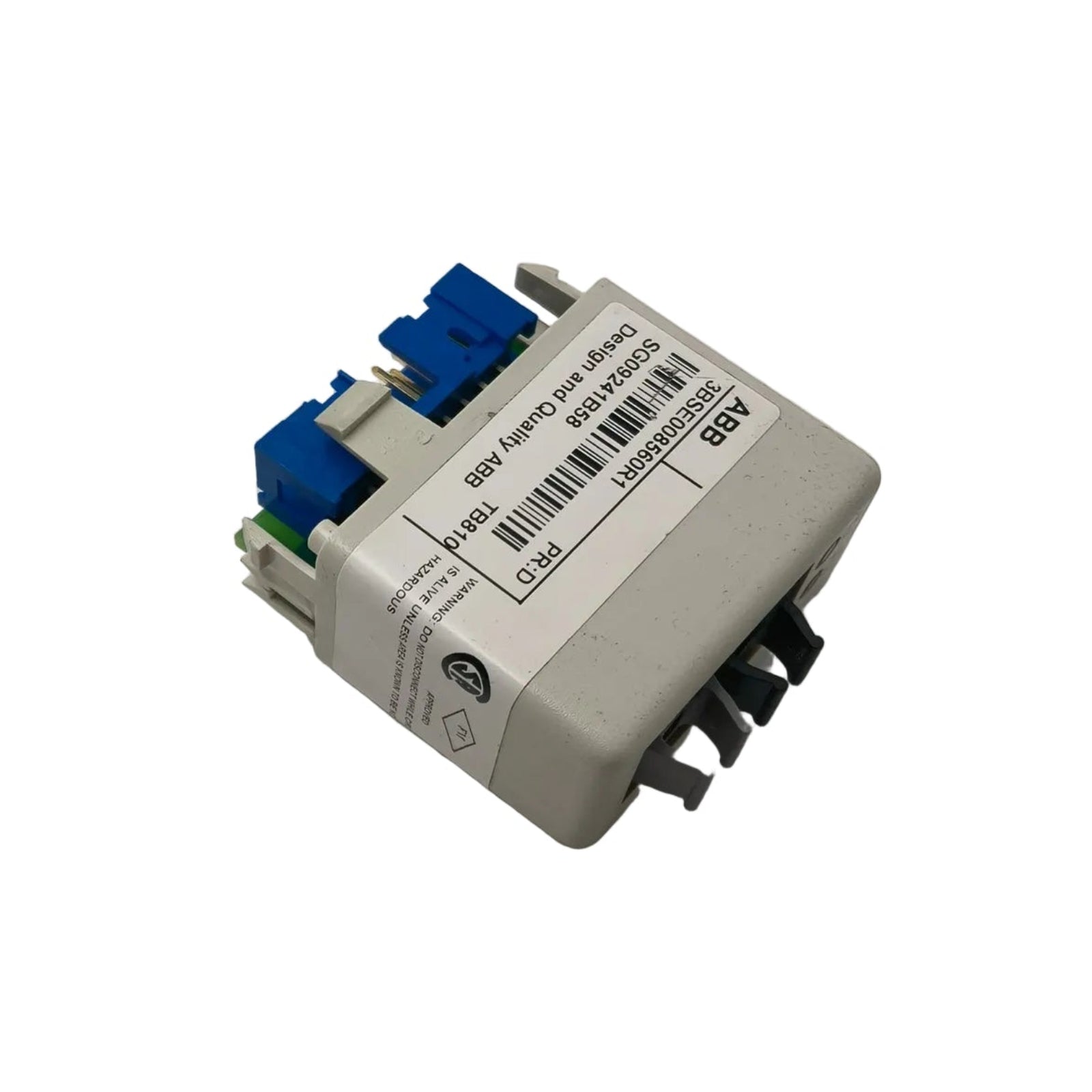

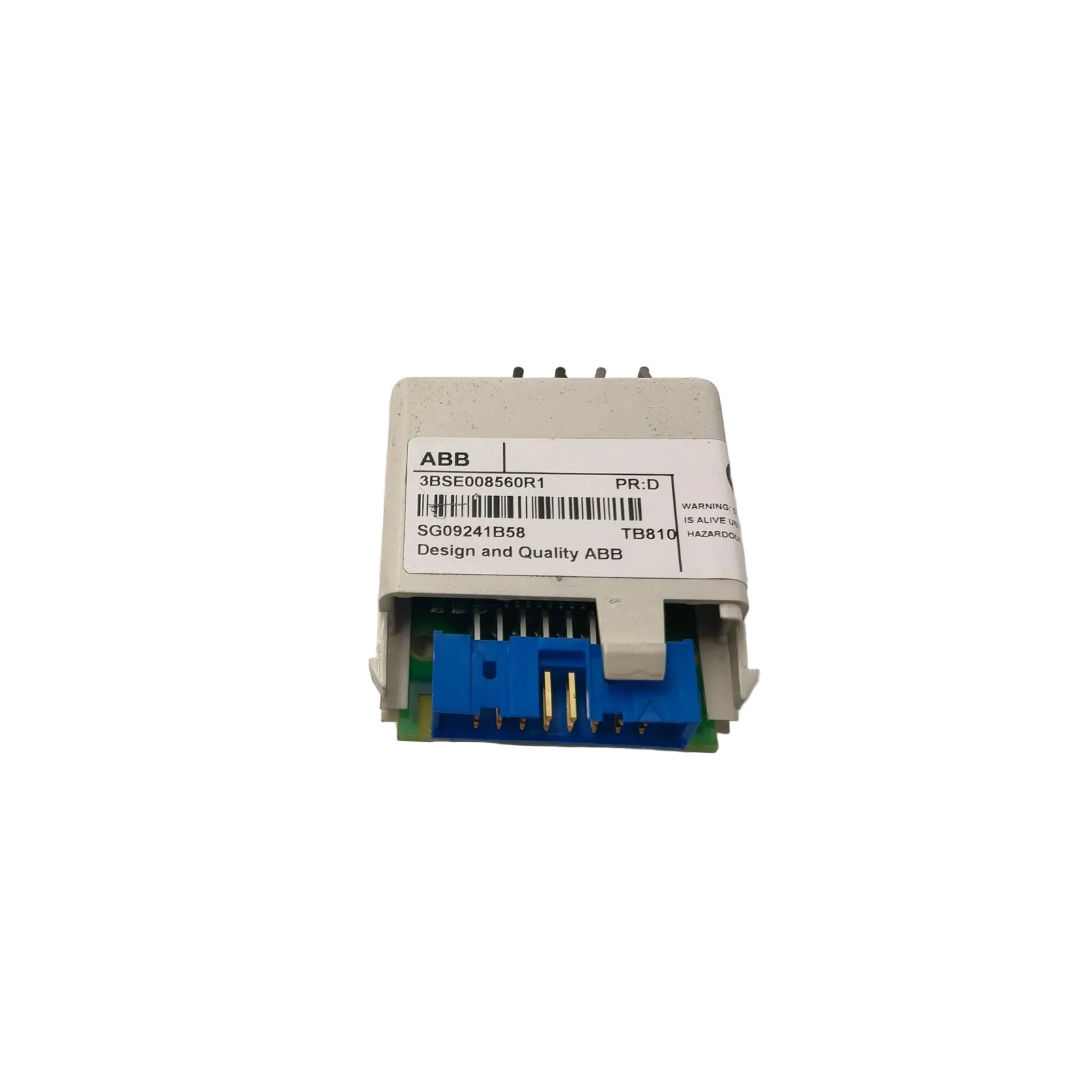

Configurado para la transmisión de señales de alta velocidad en plataformas de red de control distribuido S800 I/O, el ABB TB810 (3BSE008560R1 Puerto Óptico Modulebus) proporciona una ejecución eléctrica física directa para la comunicación basada en fibra óptica entre el controlador y los clústeres de I/O.

Identificación y Matriz del Modelo

• Modelo Base: TB810
• Número de Pieza: 3BSE008560R1
• Tipo de Comunicación: Fiber Optic ModuleBus
• Serie: S800 I/O

Especificaciones de Hardware

Comunicación de Backplane e Integración del Sistema

El TB810 facilita la escalabilidad de la densidad de E/S al conectar el Modulebus local a segmentos remotos a través de fibra óptica. Esta interfaz soporta el comportamiento de red determinista requerido para el control de procesos de alta velocidad. El módulo está diseñado para mantener la velocidad de comunicación del bus del backplane en distancias extendidas, asegurando la sincronización en hasta 128 nodos de E/S conectados. La compatibilidad de firmware flash se gestiona a través del controlador anfitrión, asegurando una alineación persistente de la comunicación dentro de la topología de control.

Información para pedidos

• 1 unidad: Puerto Óptico Modulebus TB810
• 1 juego: Tapas de protección contra el polvo para transceptores ópticos
• 1 unidad: Folleto de instrucciones de instalación

Guías de Instalación y Enlace Óptico

• Montaje Físico:
  • Alinee el módulo de puerto con la interfaz Modulebus dedicada en el soporte de hardware S800.
  • Asegúrese de que los transceptores ópticos estén limpios y libres de residuos antes de insertar el cable.
• Estándares de Enlace Óptico:
  • Seleccione el tipo de cable de fibra óptica según el requisito de 10 Mbps; la fibra de sílice recubierta de plástico duro (HCS) es obligatoria para esta velocidad de datos.
  • Respete las especificaciones de radio de curvatura mínimo para el medio de fibra elegido para evitar la atenuación de la señal.
  • No exceda el umbral de distancia máxima de 2 km para asegurar la integridad de la señal y los niveles de sensibilidad del receptor.

Preguntas Frecuentes

• P: ¿Se puede usar el TB810 con fibra óptica plástica (POF)?

  R: Los cables POF están restringidos a sistemas que operan a 5 Mbps; para el rendimiento de 10 Mbps del TB810, se requiere cableado HCS o de modo único adecuado.

• P: ¿El puerto proporciona aislamiento galvánico?

  R: Sí, el medio de fibra óptica proporciona inherentemente un aislamiento galvánico total entre el controlador y el clúster de E/S, eliminando los riesgos de bucles de tierra.

• P: ¿El TB810 es intercambiable en caliente?

  R: El intercambio en caliente está restringido; aísle la fuente de alimentación de 24 VCC antes de instalar o quitar el puerto óptico de la interfaz Modulebus.

• P: ¿Cuál es el número máximo de módulos de E/S soportados?

  R: La interfaz es capaz de soportar hasta 128 módulos de E/S S800 cuando se configura dentro de los límites de direccionamiento del controlador del sistema.

• P: ¿Cómo reacciona el TB810 al ruido electromagnético?

  R: Debido a la naturaleza de la fibra óptica, la unidad es inmune a las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), lo que garantiza la integridad de los datos en entornos con mucho ruido.

• P: ¿Los puertos ópticos son sensibles a la orientación?

  R: Sí, mantenga la polaridad correcta (transmisión a recepción) al conectar cables de fibra óptica entre los puertos maestro y remoto.

• P: ¿El TB810 requiere un software de configuración especializado?

  R: La configuración a nivel de sistema se gestiona a través del software del controlador; el puerto en sí es un dispositivo de capa física que no requiere una configuración de firmware independiente.

• P: ¿Qué fuente de voltaje se requiere para la operación?

  R: El dispositivo funciona con 24 VCC estándar suministrados a través del backplane de E/S S800 o un terminal de alimentación auxiliar externo.
