Descripción general del producto

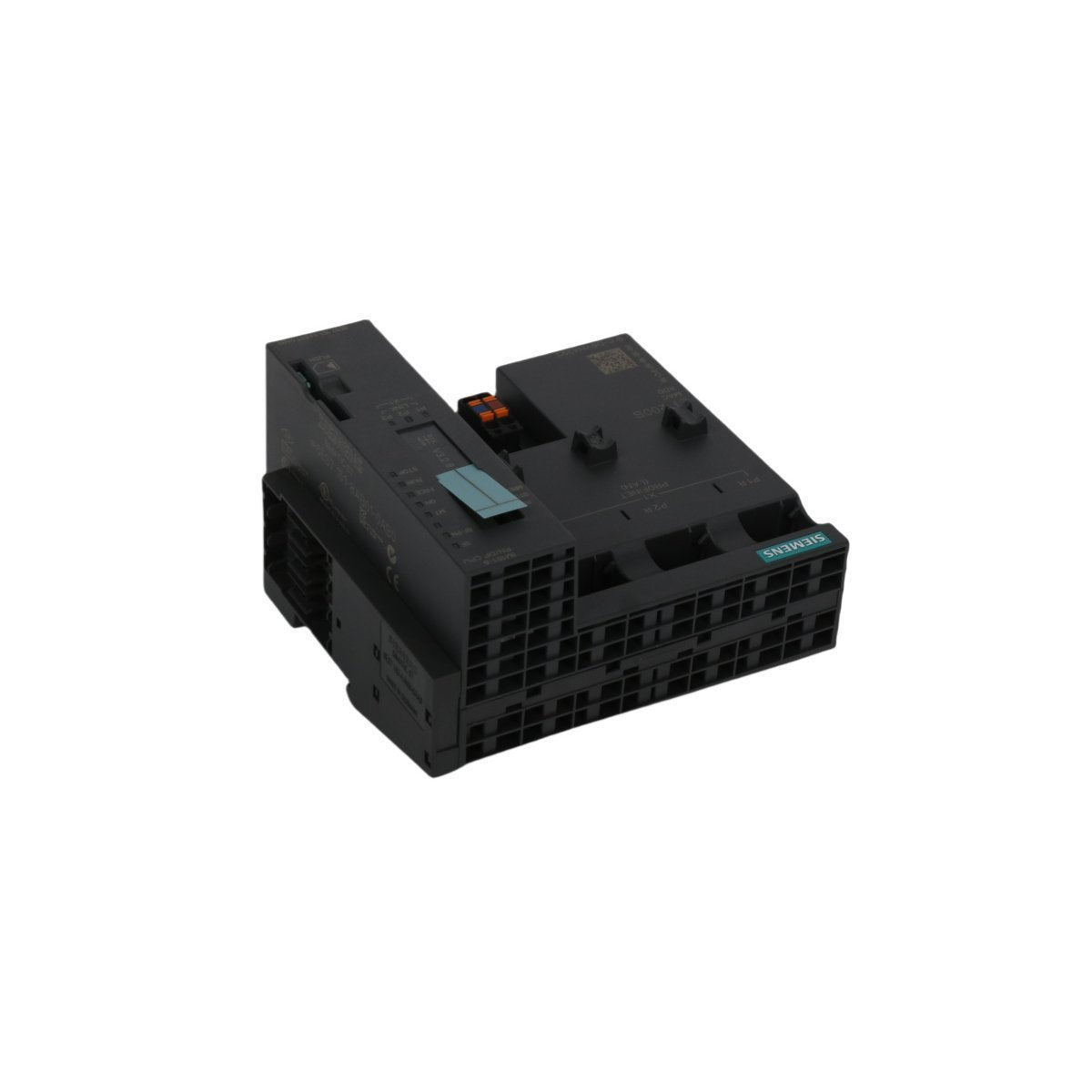

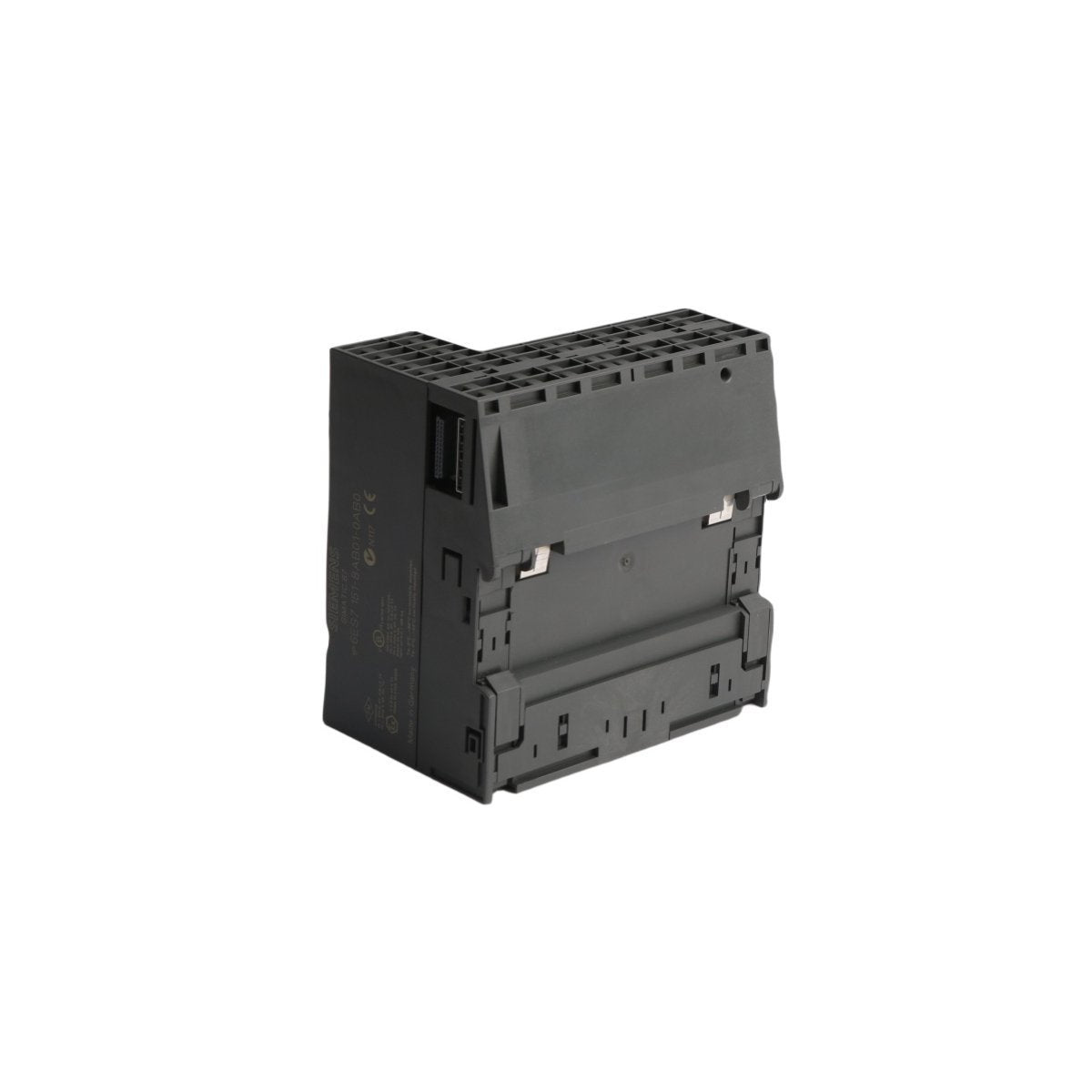

El 6ES7151-8AB01-0AB0 es una sofisticada fusión de un módulo de interfaz distribuida y un potente procesador de clase S7-300. Específicamente, funciona como una CPU IM 151-8 PN/DP para el sistema SIMATIC ET 200S. A diferencia de los módulos de interfaz estándar que simplemente pasan datos a un rack central, esta unidad posee su propia "inteligencia", lo que le permite ejecutar programas de usuario localmente. Sirve como controlador PROFINET IO, gestionando clústeres de E/S locales y comunicándose con hasta 128 dispositivos de E/S. Al combinar la potencia de procesamiento de una CPU 314 con la modularidad de la serie ET 200S, este controlador permite arquitecturas de automatización descentralizadas que son flexibles y altamente receptivas.

Especificaciones esenciales de lógica de hardware y conectividad

• Procesador Integrado: Equivalente a los niveles de rendimiento de la CPU 314 de S7-300.

• Configuración de Memoria: 192 KB de memoria de trabajo para programas y datos; 64 KB de memoria retentiva (requiere tarjeta SIMATIC Micro Memory Card).

• Puertos de Red: Interruptor PROFINET de 3 puertos integrado a través de conectores RJ45 (10/100 Mbit/s).

• Función de Comunicación: Funciona simultáneamente como controlador PROFINET IO y dispositivo PROFINET IO (I-Device).

• Flexibilidad de Expansión: Admite la conexión de hasta 63 módulos ET 200S; ampliable a PROFIBUS DP a través de un módulo maestro opcional.

• Funciones de Disponibilidad: Soporte completo para el Protocolo de Redundancia de Medios (MRP) para garantizar el tiempo de actividad del sistema durante roturas de cables.

• Interfaz de Programación: Configurado y programado a través de STEP 7 (V5.5 o superior) o TIA Portal.

• Perfil Físico: Ancho compacto (aprox. 120 mm) que admite anchos de estación de hasta 2 metros.

Implementación Estratégica de Procesos y Utilidad por Sector

Inteligencia de Máquina Descentralizada

El 6ES7151-8AB01-0AB0 es ideal para la construcción modular de máquinas donde los segmentos individuales de la máquina requieren su propia potencia de procesamiento local. Esto permite la prueba independiente de los módulos y reduce la carga en el controlador principal de la planta.

Redes de Alta Disponibilidad

En sectores como la pintura de automóviles o la logística, donde el tiempo de inactividad de la red es costoso, el interruptor de 3 puertos integrado y el soporte de MRP permiten topologías en anillo. Si un cable Ethernet se daña, el controlador redirige instantáneamente los datos para evitar una interrupción de todo el sistema.

Gestión de Infraestructuras Híbridas

Para las instalaciones que están pasando de redes seriales antiguas a Ethernet industrial, esta CPU actúa como un puente. Al agregar un módulo maestro PROFIBUS, puede gestionar simultáneamente sensores PROFINET modernos y actuadores PROFIBUS antiguos.

Armarios de Control Compactos

Dado que esta unidad combina las funciones de un módulo de interfaz y un PLC en un único formato ET 200S, reduce significativamente el espacio requerido en las cajas de control para estaciones de bombeo remotas, unidades HVAC, o compuertas transportadoras.
