Descripción general del producto

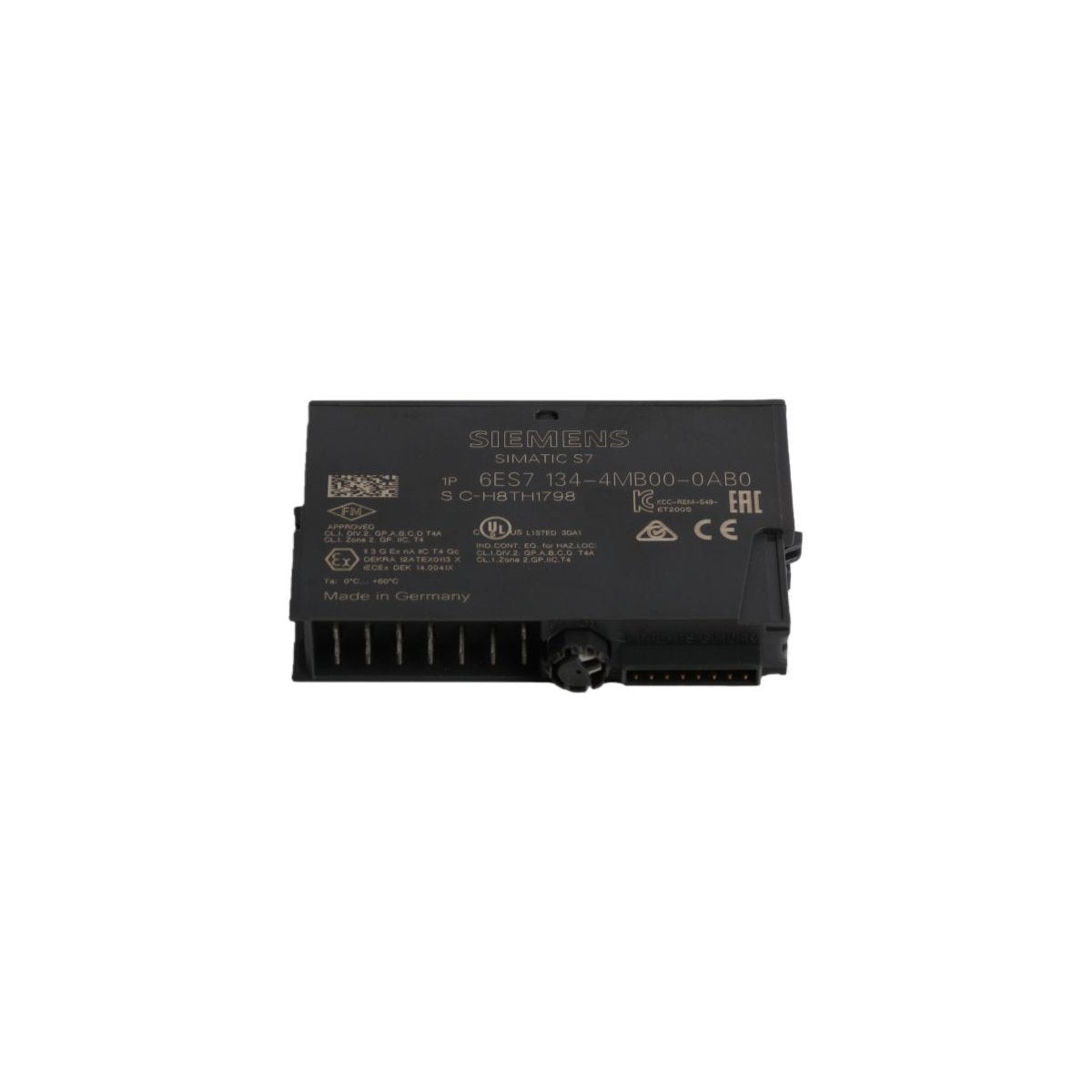

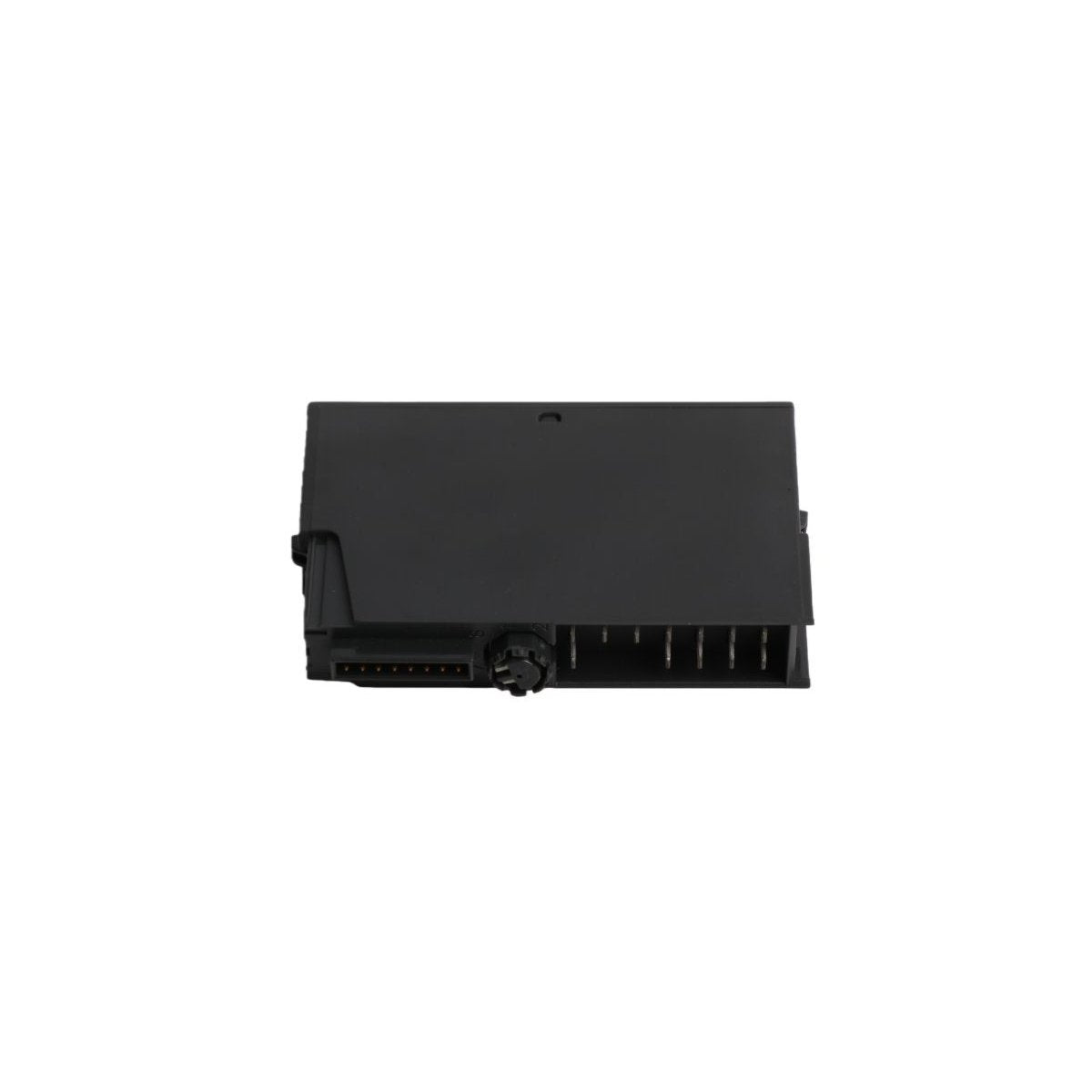

El 6ES7134-4MB00-0AB0 es un módulo de entrada analógica de ingeniería de precisión perteneciente a la categoría High Feature (HF) de la serie de E/S distribuidas Siemens SIMATIC ET 200S. Este módulo electrónico ultracompacto, de 15 mm de ancho, está diseñado para capturar señales de corriente delicadas con extrema precisión en arquitecturas de automatización descentralizadas. Al proporcionar dos canales de adquisición de datos de alta resolución, permite la integración perfecta de la instrumentación de campo en una red PROFINET o PROFIBUS. Sus sofisticados circuitos internos están optimizados para la estabilidad, garantizando que la interferencia de entornos de alto voltaje no comprometa la integridad de los datos del proceso.

Especificaciones técnicas y parámetros de hardware

Este módulo se define por su resolución superior y su robusto aislamiento eléctrico, lo que lo hace adecuado para la monitorización de procesos de alta gama.

• Configuración de entrada: 2 entradas analógicas aisladas

• Rangos de medición: Admite señales de ±20 mA y las estándar de 4 a 20 mA

• Calidad de conversión: Resolución de 15 bits más bit de signo para una granularidad máxima

• Precisión operativa: ±0,1% para bucles de retroalimentación de alta precisión

• Soporte de transductores: Compatible con transductores de medición de 2 y 4 hilos

• Tensión de aislamiento: Tensión de modo común admisible de 100 V CA entre canales

• Diagnóstico: LED de fallo de grupo (SF) integrado e interrupciones de fin de ciclo

• Masa física: 0,95 kg (peso de envío)

• Dimensiones del módulo: 15 mm x 81 mm x 52 mm (factor de forma estándar ET 200S)

• Origen de fabricación: Alemania

Escenarios de implementación industrial

Las capacidades High Feature del 6ES7134-4MB00-0AB0 lo hacen indispensable para sectores donde las pequeñas fluctuaciones de la señal pueden afectar la calidad de la producción.

• Control químico y de procesos: Monitorización de caudales y niveles de presión precisos en entornos reactivos donde se requiere una resolución de 15 bits para un control PID ajustado.

• Gestión de aguas residuales: Adquisición de datos de transmisores de nivel sumergidos y bombas dosificadoras de productos químicos en estaciones de bombeo descentralizadas.

• Producción de alimentos y bebidas: Seguimiento de señales de corriente convertidas a temperatura y pesos de ingredientes para garantizar el estricto cumplimiento de las recetas y los estándares de seguridad.

• Sistemas de monitorización energética: Interfaz con transductores de corriente para medir las tendencias de consumo de energía en grandes instalaciones de fabricación.

• Automatización de laboratorio: Proporcionar la entrada de alta resolución necesaria para plataformas de prueba especializadas y estaciones de medición de control de calidad.
