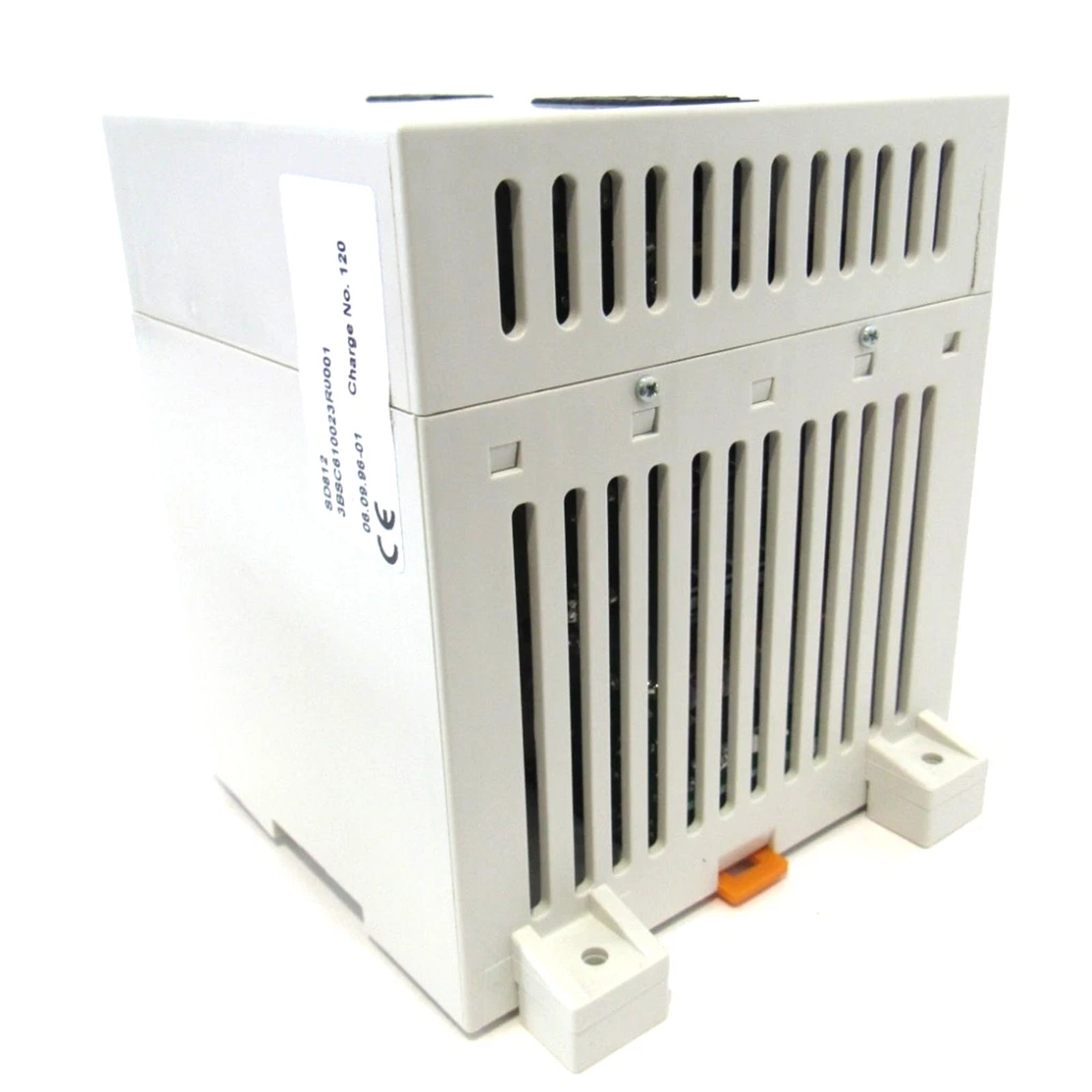

La ABB 3BSC610023R1, también catalogada como la fuente de alimentación principal SD812, funciona como un componente de hardware dedicado para la generación de tensión de CC estabilizada dentro de las plataformas System 800xA. La unidad convierte la energía primaria de entrada alterna o directa en canales de salida regulados de baja tensión, suministrando corriente eléctrica constante directamente a los bastidores de controladores conectados, a los módems de comunicación de bus de campo y a los clusters de E/S locales.

Variaciones de referencia de los componentes principales

Las designaciones de hardware del fabricante representan series de producción específicas y modificaciones del ciclo de vida de la ingeniería:

• SD812: Nomenclatura del modelo de ingeniería estándar.

• 3BSC610023R1: Código de pedido de fabricación en fábrica (artículo descatalogado).

• 3BSC610023R0001: Esquema de número de repuesto de componente totalmente compatible.

• 3BSC610045R9: Bloque de hardware de migración funcional estándar y de sustitución.

Parámetros de rendimiento técnico

Velocidad de comunicación del bus de la placa posterior y escalado de la densidad de E/S

El componente de la fuente de alimentación regula la distribución de la tensión primaria al tiempo que sincroniza los registros de estado a través de los canales de velocidad de comunicación del bus de la placa posterior. Cuando los módulos se configuran en pares redundantes, la lógica interna de ORing de diodos aísla las fallas internas para preservar la funcionalidad continua del sistema sin interrumpir los componentes paralelos. Debido a que el rendimiento del hardware descendente dicta las limitaciones generales de escalado de la densidad de E/S, el núcleo mantiene métricas de regulación estables durante las activaciones simultáneas de canales, absorbiendo los transitorios eléctricos rápidos generados por las salidas digitales de alta densidad.

Mesa de consulta de infraestructura de hardware

P: ¿Es este modelo de fuente de alimentación capaz de realizar un reemplazo en caliente en vivo?

R: Sí, cuando se monta en una configuración redundante estándar que utiliza una base de votación dual, se puede extraer y reemplazar un solo bloque de alimentación mientras la unidad paralela mantiene los requisitos de carga completa.

P: ¿Cómo se informan las fallas operacionales internas al controlador central?

R: El módulo contiene circuitos de monitoreo de estado sólido que conmutan contactos de relé secos en la cara del terminal, mientras transmiten bits de estado a través de la interfaz interna del bus de la placa posterior.

P: ¿Qué acción ocurre durante un cortocircuito de salida prolongado o una condición de sobrecorriente?

R: El circuito cambia a un estado continuo de limitación de corriente de retroceso, disminuyendo la salida de tensión hasta que se resuelve la condición física de cortocircuito.

Directrices de montaje mecánico y conexión a tierra

• Monte el módulo de alimentación verticalmente en un riel DIN simétrico estándar de 35 mm dentro de una caja ventilada.

• Mantenga al menos 100 mm de espacio vertical abierto por encima y por debajo del conjunto del chasis para permitir la disipación de calor por convección natural.

• Conecte los conductores de la red eléctrica principal entrante utilizando orejetas de cobre adecuadas apretadas según las especificaciones de par estándar.

• Conecte el terminal de tierra de protección dedicado a la barra colectora de tierra de cobre utilizando un conductor de baja impedancia para minimizar el acoplamiento de ruido.

Contenido del paquete de adquisición

1. (1) Módulo principal de fuente de alimentación ABB SD812 (3BSC610023R1)

2. (1) Kit de bloque de conectores de terminales eléctricos enchufables

3. (1) Folleto de datos de verificación de componentes e instrucciones de seguridad

Estándares de flete y consignación

Tiempo de entrega: 3-5 días hábiles una vez que se completa el pago a través de transportistas globales establecidos como DHL, FEDEX o UPS. Los componentes se embalan en un embalaje industrial antiestático sellado completo con anillos de soporte de espuma internos moldeados a medida para aislar los componentes eléctricos internos de las cargas de impacto físico.
