Descripción general del producto

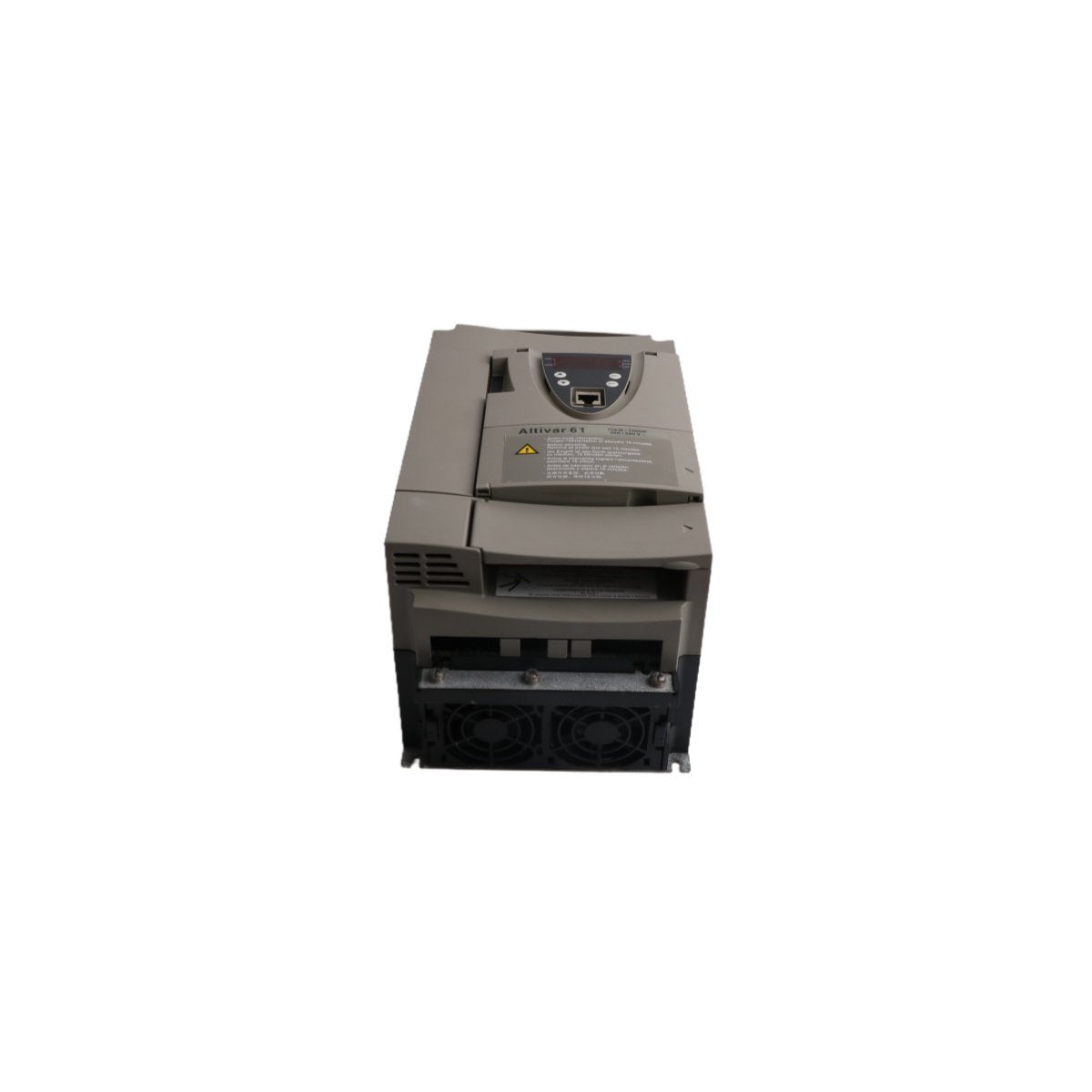

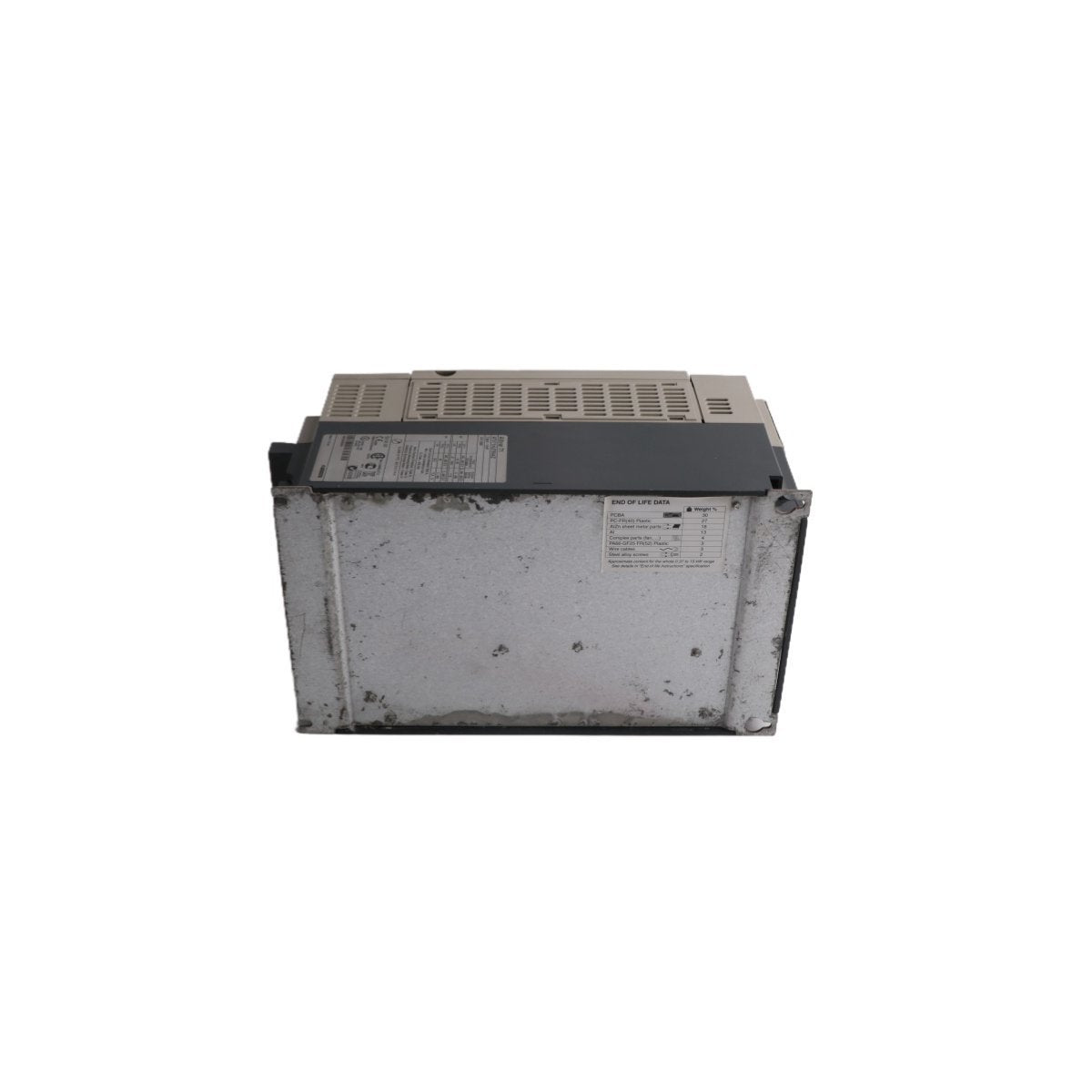

El ATV61HD22N4 es un inversor de frecuencia de alto rendimiento de la serie Altivar 61 de Schneider Electric, específicamente diseñado para optimizar la gestión de motores asíncronos trifásicos. Con una potencia nominal de 22 kW (30 HP), este variador es una piedra angular para la gestión de fluidos y procesos industriales con par específico. Al modular la velocidad del motor para que coincida con la demanda real, el ATV61HD22N4 minimiza significativamente el desperdicio de energía y reduce la fatiga mecánica del hardware conectado. Está construido para operar dentro de un rango de CA de 380 V a 480 V, proporcionando una solución de energía versátil que mantiene la estabilidad operativa incluso en entornos con calidad de red fluctuante.

Datos de ingeniería primaria y perfil de hardware

Las siguientes especificaciones detallan el marco eléctrico y físico de la unidad ATV61HD22N4.

• Capacidad de potencia nominal: 22 kW (30 HP)

• Tensión de alimentación de entrada: 380...480 V CA (trifásico)

• Frecuencia de red: 50/60 Hz

• Corriente de línea a 480 V: 42 A

• Potencia aparente: 32.9 kVA

• Soporte de corriente transitoria: 57.6 A durante hasta 60 segundos

• Clasificación de cortocircuito: 22 kA de corriente prospectiva máxima

• Compatibilidad electromagnética: Filtro EMC de nivel 3 integrado

• Protección del envolvente: Clasificación IP20

• Dimensiones: 27.9 x 21.6 x 6.3 cm

• Peso neto de la unidad: 1.9 kg (Nota: El peso de envío suele variar según el embalaje industrial)

• Gestión térmica: Disipador de calor integrado de alta eficiencia para refrigeración por convección forzada

• Interfaz de usuario: Terminal de pantalla gráfica desmontable para programación avanzada y monitoreo en tiempo real

Despliegue industrial y ámbito operativo

Como variador especializado para aplicaciones de par cuadrático, el ATV61HD22N4 es excepcionalmente eficaz en sectores que requieren una regulación precisa de fluidos y aire.

• Sistemas de agua y aguas residuales: Ideal para bombas sumergibles y centrífugas, proporcionando capacidades de arranque suave y protección contra los efectos del golpe de ariete.

• Climatización y ventilación: Gestión de ventiladores de suministro y extracción a gran escala en complejos comerciales para mantener la calidad del aire y reducir los costes de servicios públicos.

• Automatización de procesos: Integración en entornos controlados por PLC a través de Modbus o tarjetas de red opcionales (Ethernet, Profibus) para la automatización sincronizada de fábricas.

• Gestión de materiales: Facilita el control de estado estacionario para transportadores y mezcladores de servicio medio donde la entrega suave del par es esencial.

• Infraestructura comercial: Coordinación de sistemas de control climático en hospitales, centros de datos y edificios de oficinas de gran altura donde una baja interferencia electromagnética (EMC) es un requisito.
