Descripción general del producto

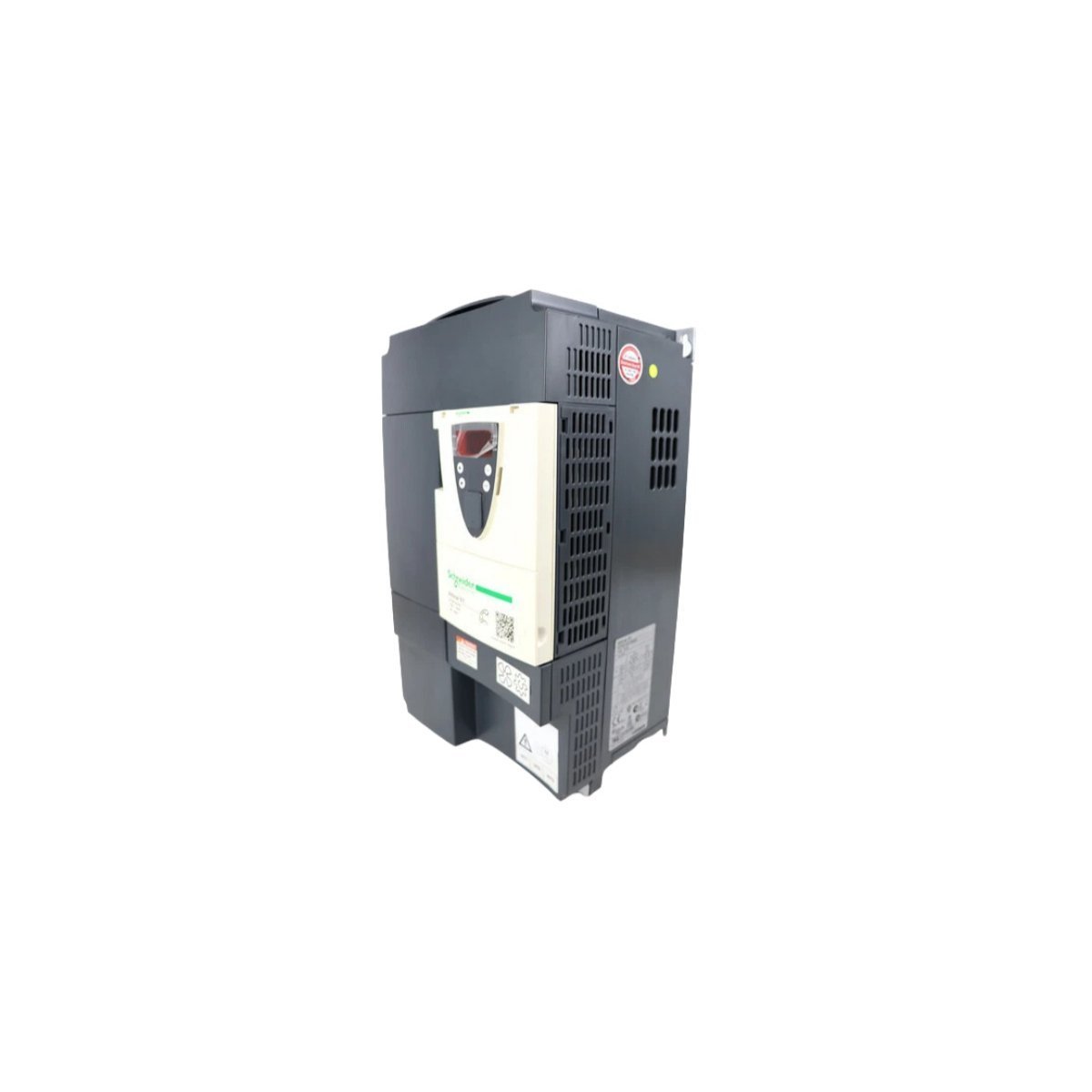

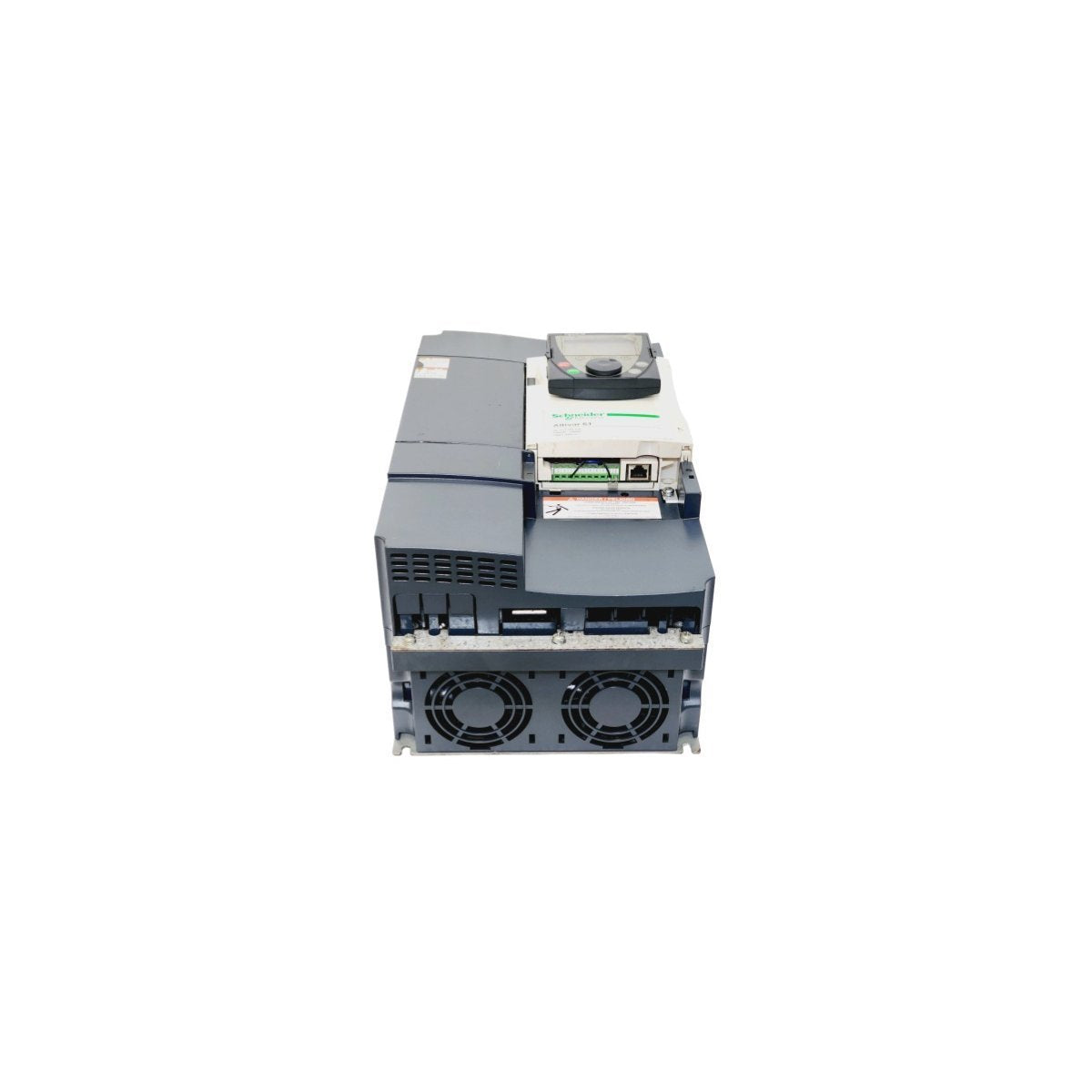

El Schneider Electric ATV61HD15N4 es un inversor de frecuencia especializado de 15 kW (20 HP) de la aclamada serie Altivar 61, diseñado para proporcionar una regulación superior para motores asíncronos trifásicos. Este variador está optimizado principalmente para aplicaciones de par variable, enfocándose en la gestión de fluidos y el manejo de aire de alta eficiencia. Al implementar algoritmos de control sofisticados que sincronizan la salida del motor con la demanda de carga en tiempo real, el ATV61HD15N4 reduce significativamente los gastos generales de energía y la fatiga mecánica. Es un componente crítico para los sistemas de automatización industrial que requieren un equilibrio entre la entrega de energía de alta capacidad y la modulación de velocidad de precisión dentro de un marco eléctrico de 380V a 480V.

Parámetros fundamentales de hardware y perfil de diseño

El ATV61HD15N4 está construido para mantener el máximo rendimiento en entornos industriales exigentes, con una arquitectura interna robusta y conectividad versátil.

• Potencia nominal: 15 kW / 20 HP

• Tensión de alimentación nominal: 380V a 480V CA (trifásica)

• Corriente de salida: 33 A (continua)

• Sobretensión transitoria: Hasta el 110% del par nominal del motor

• Comunicación integrada: Modbus y CANopen (Admite tarjetas Ethernet/IP y Profibus DP opcionales)

• Filtrado EMC: Filtro EMC de nivel 3 integrado

• Lógica de protección: Cortocircuito, sobrecarga térmica, y prevención de pérdida de fase

• Dimensiones físicas: 27.9 x 21.6 x 6.3 cm

• Peso neto de la unidad: 1.9 kg (Nota: Peso neto del variador estándar; el peso de envío varía con el embalaje industrial)

• Clasificación de la envolvente: IP20 (adecuado para integración en armario)

• Estándares de cumplimiento: Certificación CE, UL, CSA, C-Tick y NOM

Implementación industrial y entornos de despliegue

La serie Altivar 61 es la solución preferida para procesos de par cuadrático, lo que hace que el ATV61HD15N4 sea indispensable en los siguientes sectores:

• Infraestructura de bombeo: Gestión de configuraciones de bombas múltiples y bombas centrífugas en plantas de tratamiento de agua para eliminar el golpe de ariete y optimizar los caudales.

• HVAC y ventilación: Control de ventiladores de suministro y extracción de alta capacidad en complejos comerciales y túneles industriales para garantizar la calidad del aire y reducir los costos de energía.

• Agitadores de proceso: Accionamiento de mezcladores y agitadores industriales donde la aceleración suave y la regulación de velocidad constante son vitales para la consistencia del lote.

• Sistemas de gestión de edificios (BMS): Sirviendo como un controlador de motor inteligente que comunica métricas de energía y datos de diagnóstico a los sistemas de supervisión central.

• Gestión de materiales: Facilitación del control en estado estacionario para cintas transportadoras y sistemas de transporte ligero para reducir el desgaste de la cinta y los picos de energía durante el arranque.
