Descripción general del producto

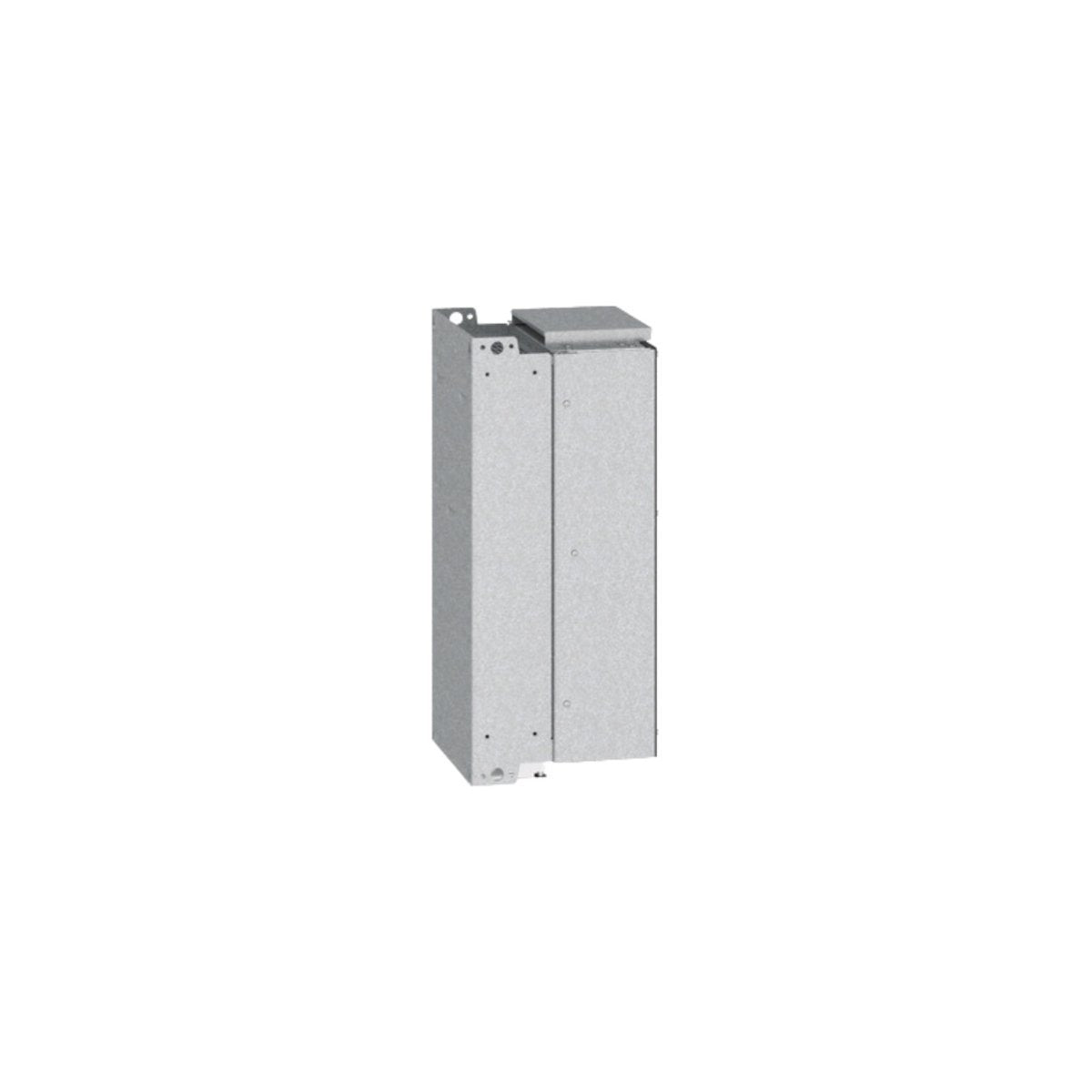

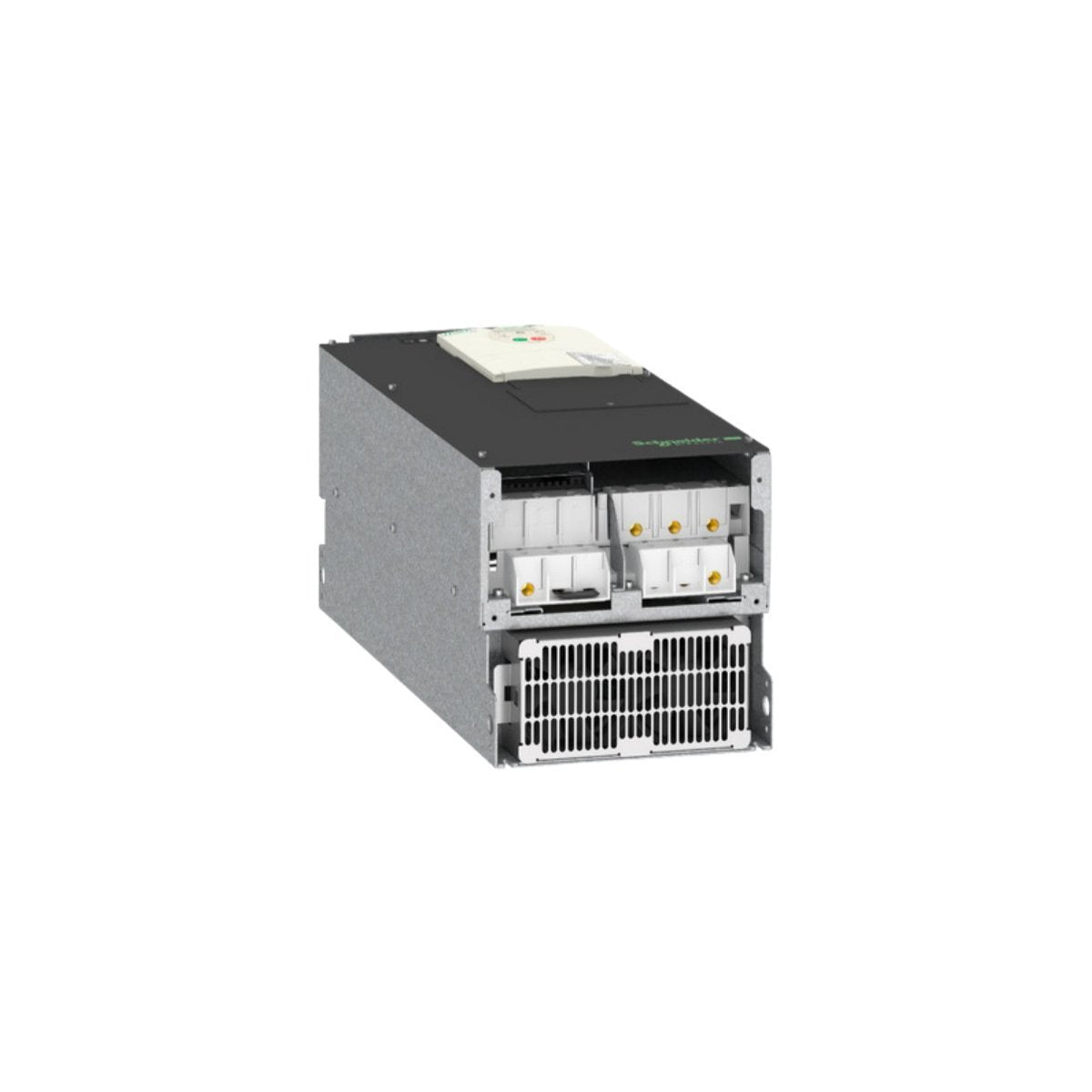

El Schneider Electric ATV212HD45N4 es un inversor de frecuencia de alto rendimiento perteneciente a la serie Altivar 212, específicamente optimizado para el sector de Calefacción, Ventilación y Aire Acondicionado (HVAC). Este variador de 45 kW (60 HP) está diseñado para regular motores asíncronos trifásicos dentro de un rango de tensión de 380 V a 480 V. Al utilizar algoritmos especializados de ahorro de energía, esta unidad puede reducir el consumo de energía hasta en un 70% en aplicaciones de gestión de fluidos. La serie ATV212 es única en su capacidad para mitigar los armónicos de corriente a través de tecnología integrada, eliminando la necesidad de grandes choques de CC o de línea externos y proporcionando una instalación simplificada y rentable para la automatización de edificios comerciales.

Especificaciones electromecánicas y configuración de hardware

El ATV212HD45N4 está diseñado para ofrecer durabilidad y una alta eficiencia eléctrica, con un tamaño compacto para su clase de potencia.

• Capacidad de potencia nominal: 45 kW / 60 HP

• Rango de tensión de alimentación: 380 V a 480 V CA (trifásico)

• Frecuencia de red: 50/60 Hz

• Corriente de salida continua: 94 A a 380 V

• Comunicación integrada: BACnet, Modbus, METASYS N2, y APOGEE FLN P1

• Mitigación de armónicos: La tecnología integrada reduce las interferencias sin choques externos

• Filtrado EMC: Filtro EMC de clase C2 integrado

• Grado de protección: IP21

• Orientación de instalación: Montaje vertical (tolerancia de ± 10°)

• Dimensiones físicas: 240 mm (ancho) x 550 mm (alto) x 244 mm (profundidad)

• Peso neto: 38.1 kg (Nota: Los datos estándar de 1.9 kg se refieren a bastidores más pequeños; el bastidor de 45 kW pesa 38.1 kg)

• Conformidad: Certificado CE, UL, CSA, C-Tick y NOM

Implementación de infraestructura y aplicaciones en el sector terciario

Como variador de HVAC especializado, el ATV212HD45N4 es la elección principal para los sistemas modernos de gestión de edificios (BMS) y el control climático a gran escala.

• Unidades de tratamiento de aire (UTA): Proporciona control de velocidad variable para ventiladores de impulsión y extracción para mantener la calidad del aire y maximizar la eficiencia energética.

• Estaciones de bombeo: Gestión de bombas centrífugas para circuitos de agua fría y alimentación de calderas, utilizando funciones de arranque suave para evitar el golpe de ariete.

• Torres de refrigeración: Regulación de la velocidad de los ventiladores en función de la demanda térmica para reducir la contaminación acústica y el desgaste mecánico en entornos urbanos.

• Integración de la automatización de edificios: Aprovechamiento del soporte nativo de BACnet para informar las métricas de energía y los diagnósticos del motor a un puesto de control centralizado.

• Sistemas de seguridad contra incendios: Funcionamiento en modo "marcha forzada" para ventiladores de extracción de humos en escenarios de emergencia, cumpliendo con las normativas de seguridad de edificios.
