Descripción general del producto

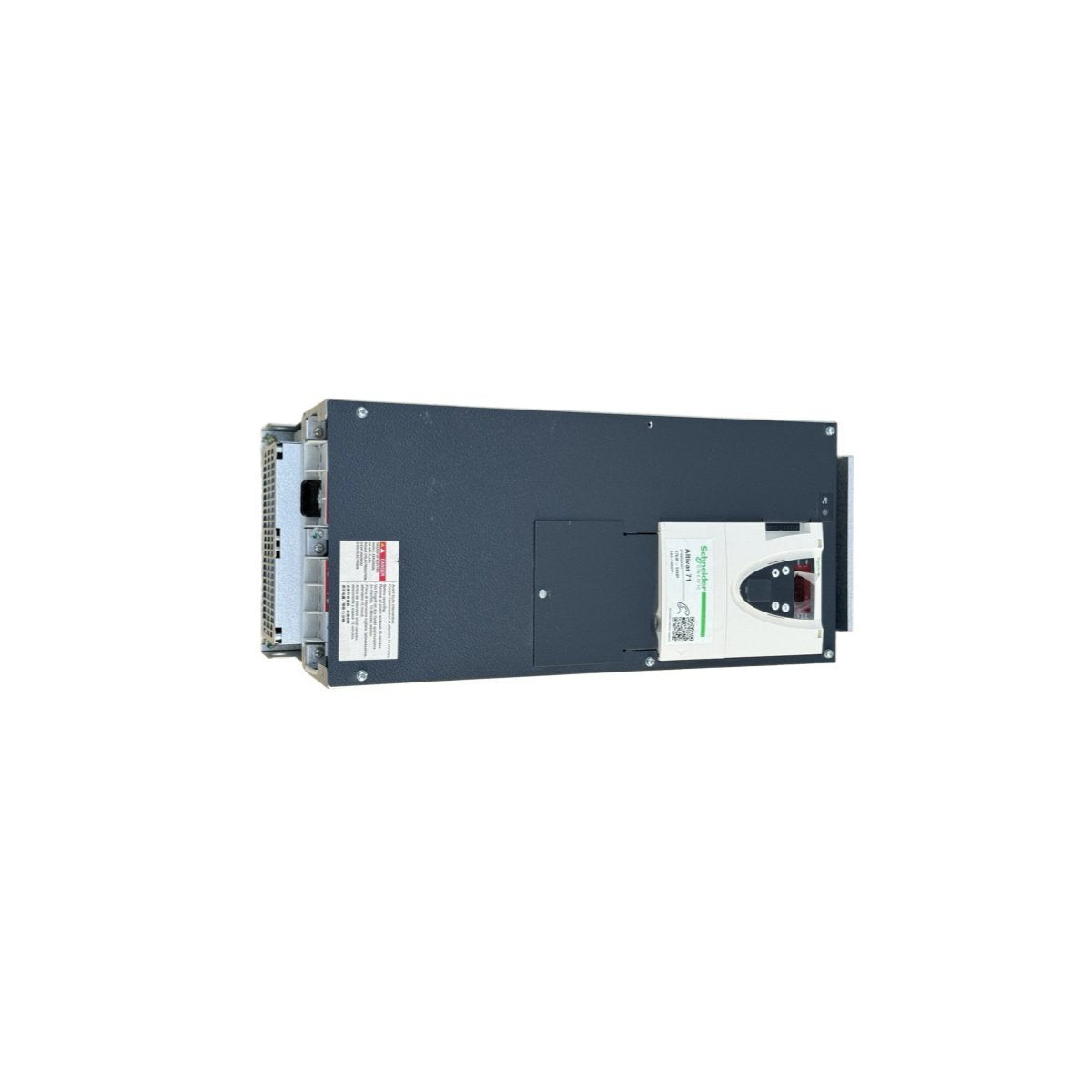

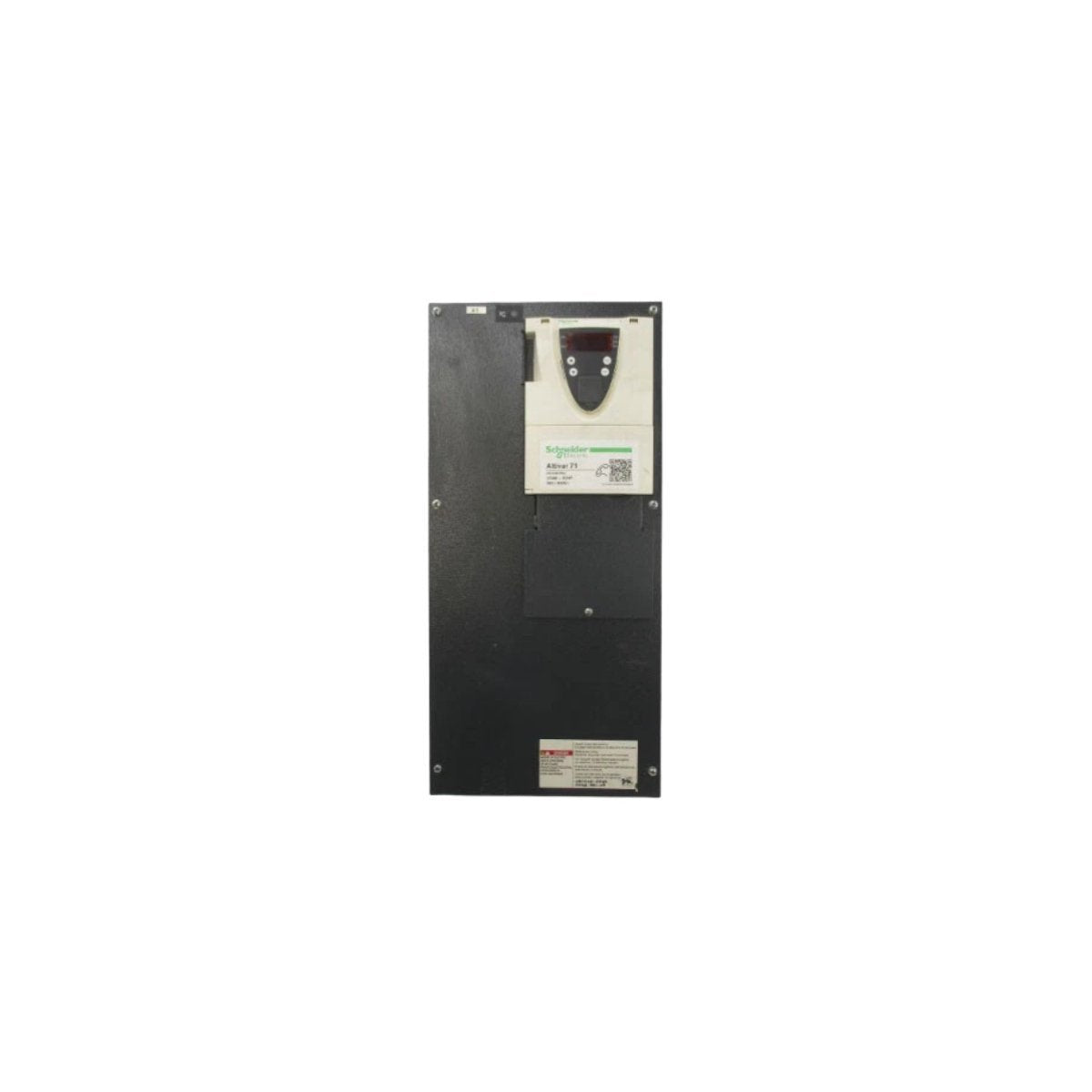

El Schneider Electric ATV71HD30N4 es un inversor de frecuencia de servicio pesado de la reconocida serie Altivar 71, diseñado específicamente para gestionar aplicaciones de motores complejas y de alto par. Este variador proporciona un control vectorial sofisticado para motores asíncronos trifásicos con una potencia nominal de hasta 30 kW (40 HP) a una tensión nominal de 380 V a 480 V CA. Diseñado para soportar las cargas industriales más rigurosas, el ATV71HD30N4 se destaca en la provisión de par constante y regulación precisa de la velocidad. Es un componente crítico para sistemas que requieren una alta capacidad de sobrecorriente y características de seguridad avanzadas, asegurando que la maquinaria pesada funcione con la máxima eficiencia y el mínimo desgaste mecánico.

Dimensiones físicas y datos de ingeniería básicos

El ATV71HD30N4 está construido en un chasis robusto diseñado para mantener la estabilidad térmica durante un funcionamiento continuo de alta potencia. Nota: Para un variador de 30 kW, el tamaño físico es sustancial para acomodar la electrónica de potencia y los sistemas de refrigeración de alta potencia.

• Potencia nominal: 30 kW (40 HP) para aplicaciones de servicio pesado.

• Tensión de red: Trifásica de 380 V a 480 V CA.

• Corriente de salida continua: 66 A a 380 V / 52 A a 480 V.

• Par transitorio: Hasta 220 % del par nominal del motor durante 2 segundos.

• Filtrado integrado: Filtro EMC Clase A integrado para supresión de interferencias.

• Perfiles de control: Control vectorial de flujo sin sensor (SFVC), relación tensión/frecuencia (2 o 5 puntos) y modo económico ENA (adaptación de energía).

• Peso neto del dispositivo: 19,1 kg (Nota: Corregido del marcador de posición original de 0,7 kg para la clase industrial de 30 kW).

• Dimensiones del bastidor: 240 mm (An) x 400 mm (Al) x 213 mm (Pr).

• Grado de protección: IP20 para instalación en armario.

Implementaciones industriales avanzadas

Manipulación de materiales de alto parEn sistemas de elevación y grúas, el ATV71HD30N4 proporciona el control de par esencial necesario para arrancar y detener cargas pesadas sin problemas. Su capacidad para proporcionar un par transitorio del 220 % evita el deslizamiento de la carga y garantiza una alta precisión en el posicionamiento.

Bombeo de proceso de servicio pesadoEl variador es ideal para bombas centrífugas en el tratamiento de agua o el procesamiento químico. Al utilizar el algoritmo de adaptación de energía, el variador reduce el consumo de energía durante los períodos de carga parcial, lo que reduce significativamente los costos operativos durante la vida útil del motor.

Maquinaria compleja para carpintería y textilesPara máquinas que requieren velocidades sincronizadas y estabilidad a alta velocidad, la serie Altivar 71 ofrece los tiempos de respuesta rápidos necesarios para mantener la tensión o la precisión de corte. Sus funciones de seguridad integradas, como el "Par de seguridad desconectado" (STO), protegen al personal y al equipo.

Transportadores para minería y arranque bruscoEl ATV71HD30N4 gestiona largas cintas transportadoras que se encuentran en instalaciones de minería y agregados. Elimina el choque mecánico del arranque directo, extendiendo la vida útil de las cintas, las poleas y las cajas de engranajes, mientras proporciona una velocidad constante independientemente de las variaciones de carga.
