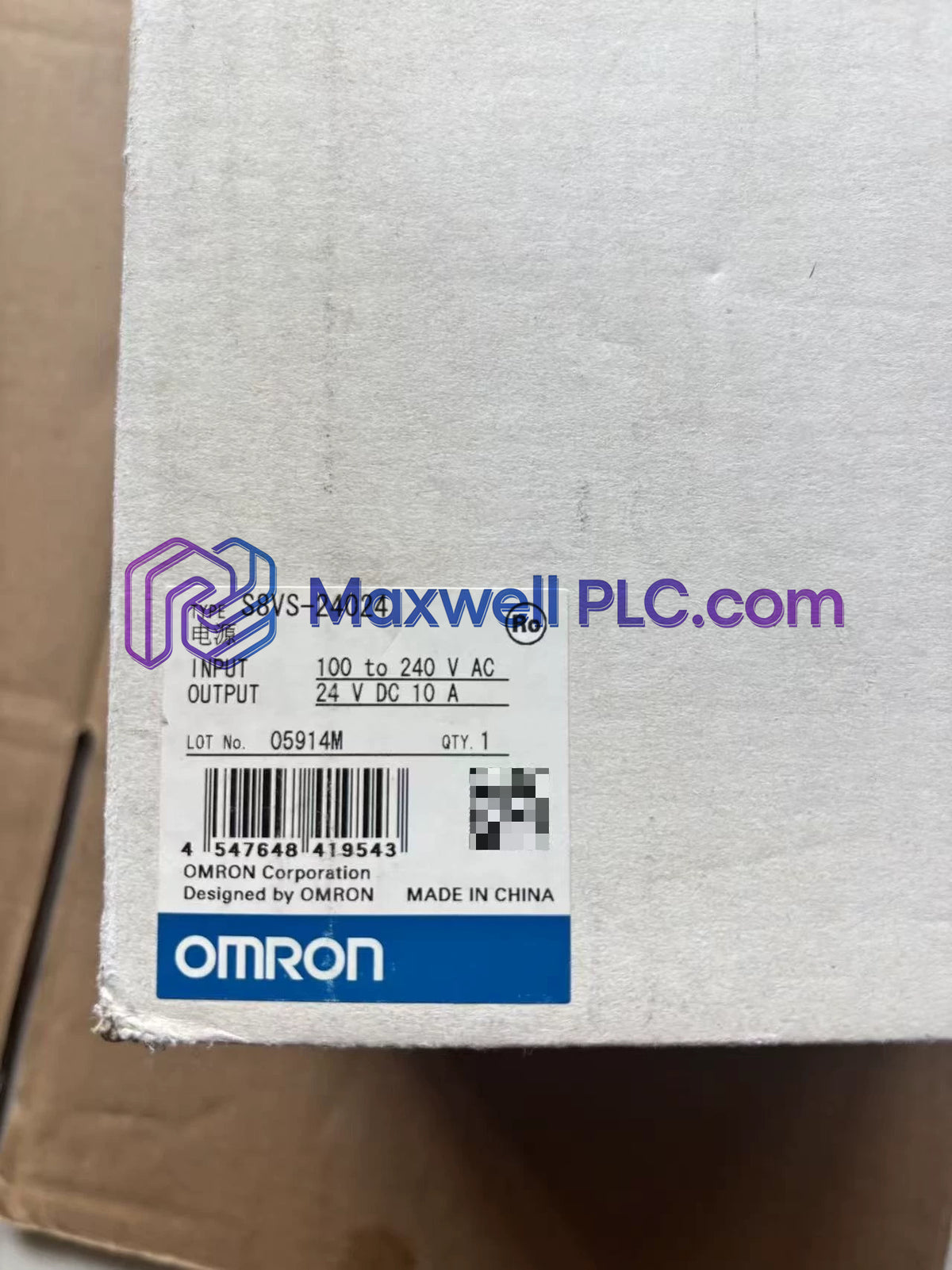

La Omron S8VS-24024, también catalogada como la fuente de alimentación conmutada S8VS-24024, funciona como un componente de hardware dedicado para la conversión directa de energía de CA a CC y el suministro de voltaje regulado dentro de gabinetes de control de PLC y automatización industrial. Al aceptar un amplio rango de voltaje de entrada nominal de 100 a 240 VCA, la unidad convierte la energía de la red eléctrica primaria en una salida estabilizada de 24 VCC con una potencia nominal de 240 W. Ofrece una alta eficiencia de conversión eléctrica para alimentar instrumentos de campo y hardware de control en arquitecturas de automatización industrial.

Nomenclatura del número de pieza y opciones

• S8VS: Familia de productos de fuentes de alimentación conmutadas de montaje en riel DIN de Omron.
• 240: Designación de la potencia de salida (capacidad máxima de 240 W).
• 24: Especificación del voltaje de salida regulado (24 VCC nominal).

Parámetros de operación

Distribución de energía del bus e integración del sistema de automatización

El bus regulado de 24 VCC alimenta sensores de campo, racks de expansión de E/S digitales y backplanes de PLC vinculados a través de redes deterministas Profinet / EtherNet/IP. Mantener un voltaje de salida ultra estable bajo variaciones de carga de línea evita la corrupción de datos durante operaciones de comunicación de alta velocidad del bus del backplane. Las configuraciones de escala de alta densidad de E/S se benefician de un bajo voltaje de rizado, lo que preserva la precisión de la señal y la compatibilidad de flash de firmware en los dispositivos de automatización conectados.

Qué está incluido

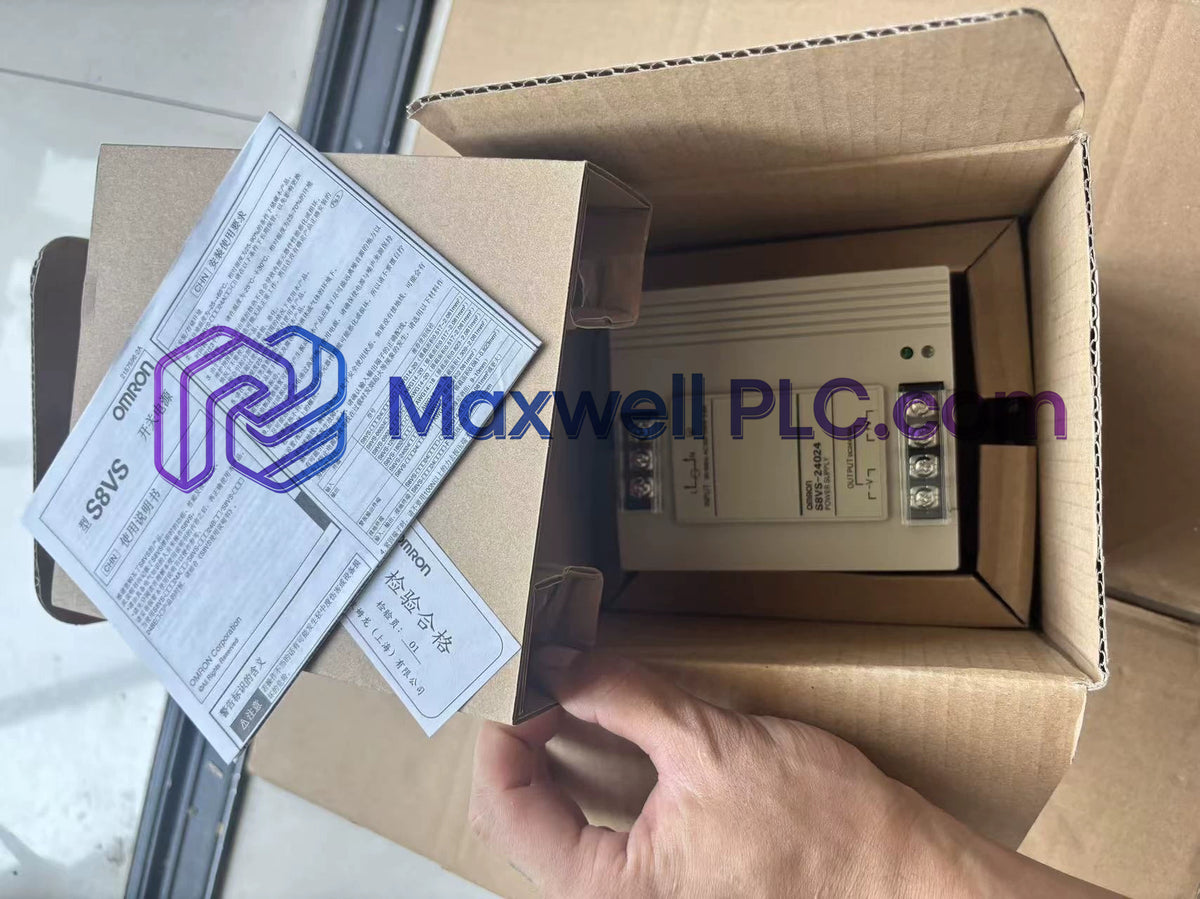

• 1 x Fuente de alimentación conmutada Omron S8VS-24024
• 1 x Guía de instalación técnica

Directrices de montaje mecánico y cableado

• Montaje en riel DIN: Encaje la fuente verticalmente en un riel DIN estándar de 35 mm, manteniendo libres los espacios de ventilación superior e inferior para la refrigeración por convección.
• Conexiones de entrada de CA: Conecte las líneas de suministro de 100 a 240 VCA a los terminales de tornillo L y N; conecte el terminal de tierra de protección (PE) directamente a tierra.
• Cableado de salida de CC: Conecte los cables de carga de 24 VCC a los terminales de salida positivo (+) y negativo (-), asegurando la selección del calibre adecuado para minimizar la caída de voltaje.
• Ventilación térmica: Mantenga una distancia lateral mínima de 20 mm respecto a dispositivos generadores de calor adyacentes para mantener la operación dentro de los límites de -10 a 60 °C.
• Aislamiento de ruido: Mantenga las líneas de salida de 24 VCC separadas físicamente de los variadores de motor de alto voltaje para evitar la diafonía electromagnética.

Preguntas frecuentes técnicas

• ¿Admite la S8VS-24024 el intercambio en caliente (hot-swapping) con la línea de CA activa?

  Desconecte la fuente de alimentación de CA principal antes de cablear o reemplazar la unidad de fuente de alimentación para evitar descargas eléctricas peligrosas.

• ¿Qué sucede si la corriente de salida excede la capacidad de carga máxima de 240 W?

  La unidad entra en modo de protección contra sobrecorriente, reduciendo automáticamente el voltaje de salida para proteger los componentes internos y las cargas conectadas.

• ¿Se pueden conectar varias fuentes de alimentación S8VS-24024 en paralelo para obtener una mayor capacidad?

  La operación en paralelo para aumentar la potencia de salida no es compatible a menos que se instalen diodos de desacoplamiento externos entre las líneas de salida.

• ¿Cómo afecta la fluctuación del voltaje de entrada a la estabilidad de salida?

  La regulación conmutada mantiene una salida constante de 24 VCC en todo el rango de voltaje de entrada nominal de 100 a 240 VCA.

• ¿Qué práctica de conexión a tierra se recomienda para el chasis de la fuente de alimentación?

  Conecte el terminal de tierra de protección (PE) al riel de tierra central del panel utilizando una correa de conexión a tierra corta y de baja impedancia.

• ¿La acumulación de calor interno limita la capacidad de corriente de salida?

  Operar por encima de los 50 °C requiere una reducción de potencia (derating); verifique la temperatura ambiente del panel para evitar el apagado térmico bajo carga completa.

• ¿Cómo afecta el voltaje de rizado de salida a los módulos de entrada analógica sensibles?

  El bajo rizado de salida evita la distorsión de la señal en sensores alimentados por 24 VCC y tarjetas de entrada analógica de PLC vinculadas a bucles de campo.

• ¿Se requiere protección de circuito externo en el lado de entrada de CA?

  Se recomienda instalar un disyuntor miniatura dedicado en la línea de entrada de CA para protección contra cortocircuitos y aislamiento.
