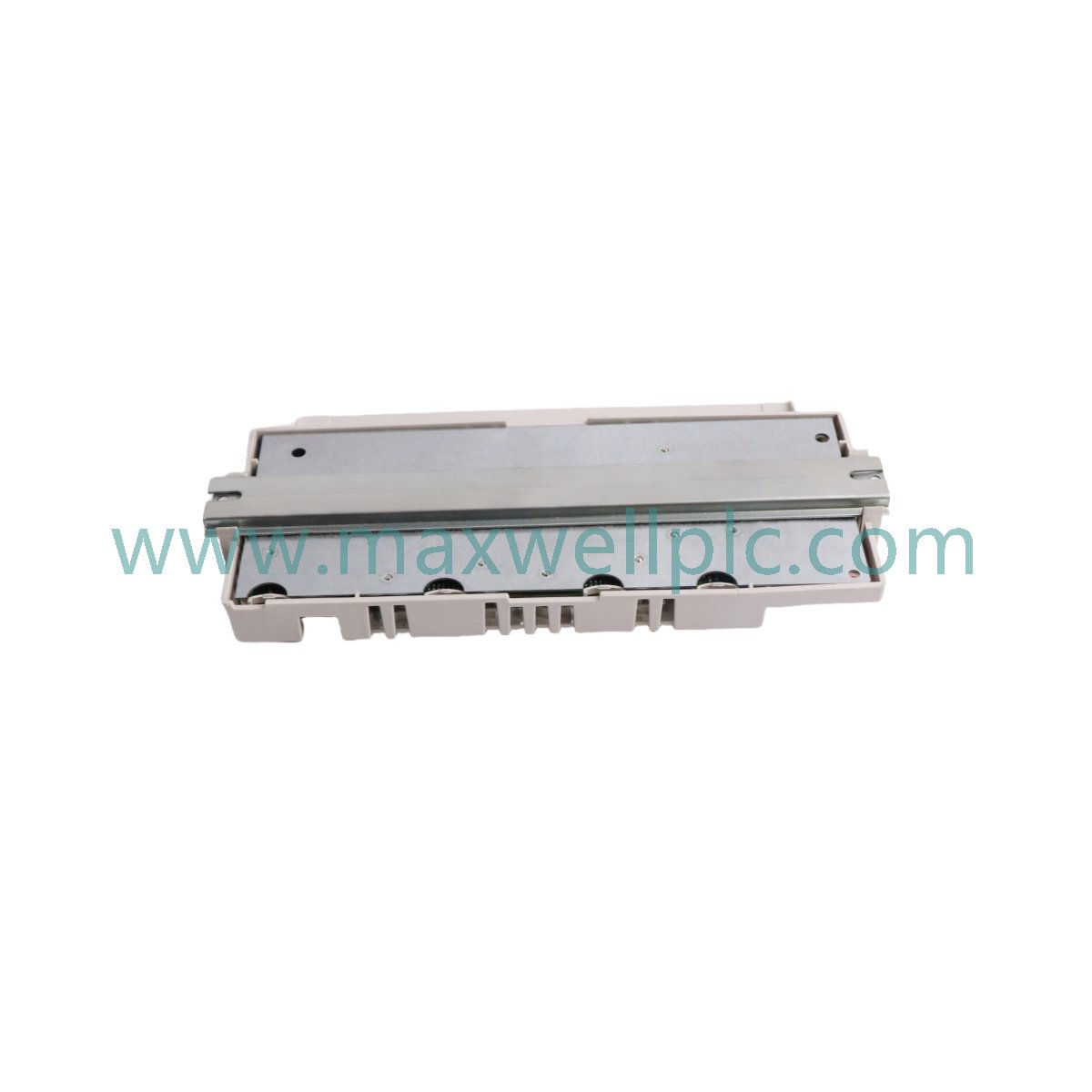

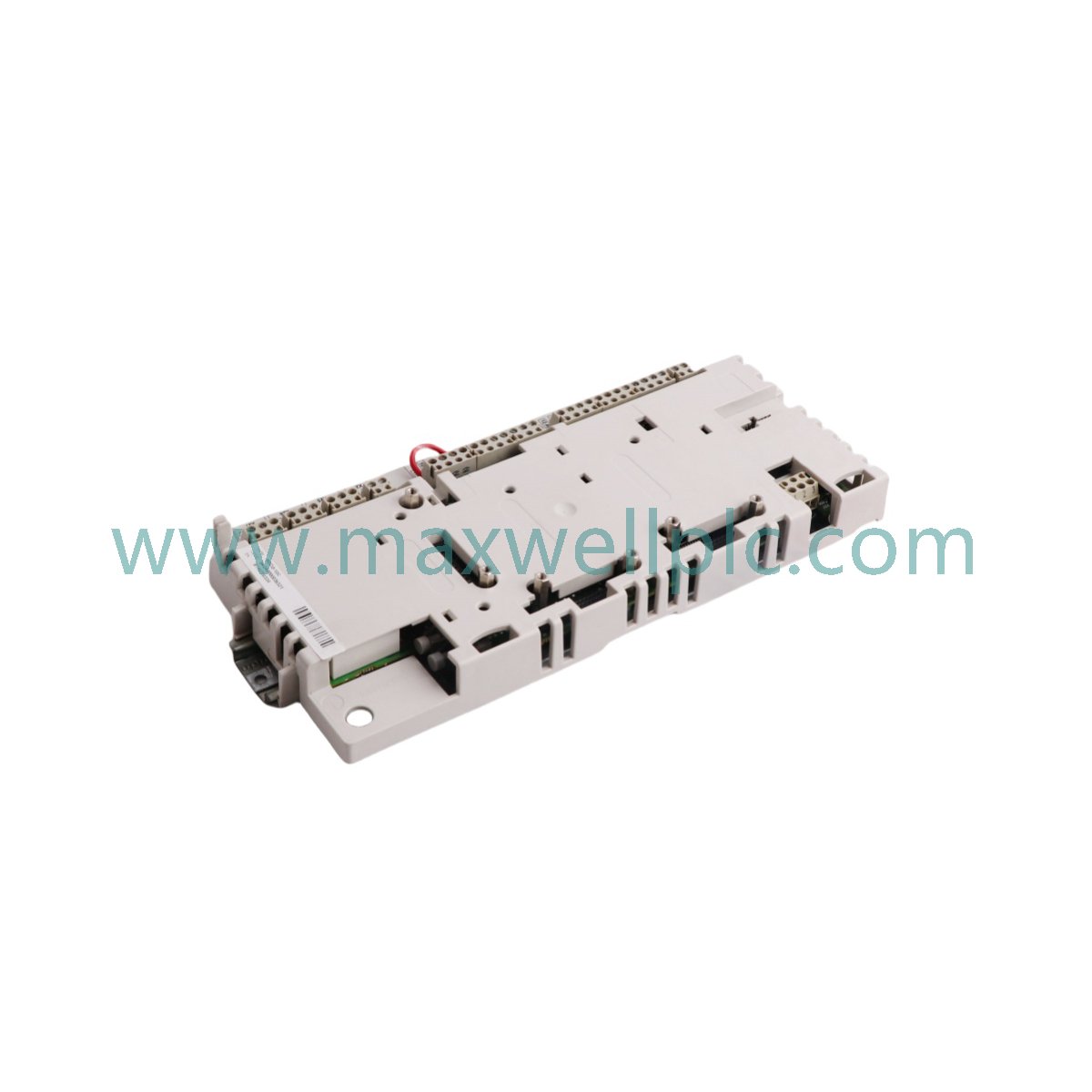

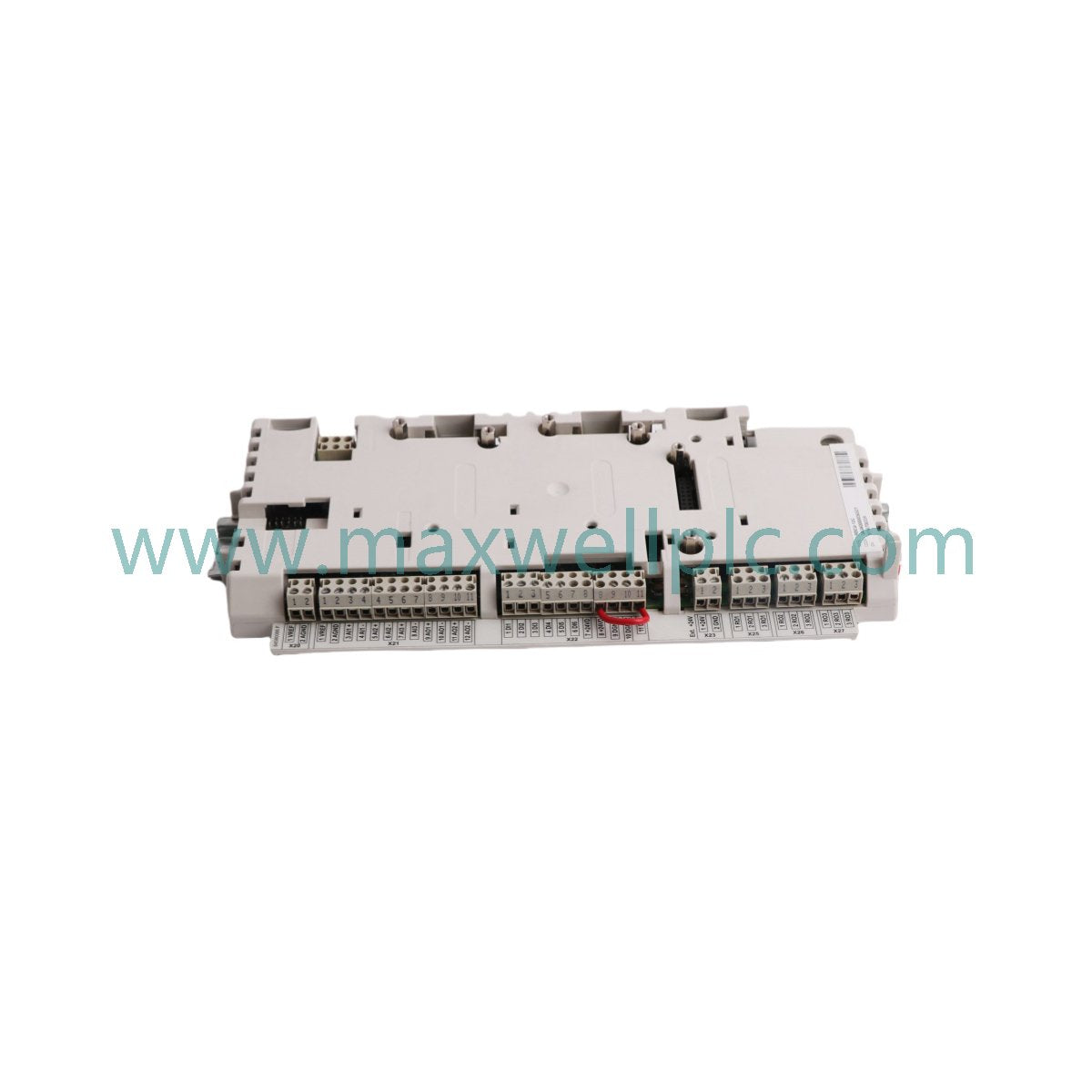

La unidad de control ABB RDCU-12C, también catalogada como Unidad de Control de Variador RDCU-12C, opera como un componente de hardware dedicado para la gestión del motor y la regulación del par dentro de las arquitecturas de variadores ACS800. Configuraba para el procesamiento de señales de alto rendimiento en sistemas de control industrial, la ABB RDCU-12C (Unidad de Control de Variador RDCU-12C) proporciona la ejecución directa de algoritmos de control de motor y la gestión de la interfaz. El módulo actúa como la interfaz computacional principal, procesando las señales de retroalimentación para regular la velocidad y el par, al tiempo que gestiona la comunicación en todo el sistema de variadores y los marcos de automatización conectados.

Matriz de configuración del producto

La RDCU-12C representa una iteración de hardware específica designada por el número de pieza 3AUA0000036521. Esta unidad se suministra como un controlador solo de hardware; no contiene software de aplicación preinstalado. La versión de firmware específica (por ejemplo, serie ASXR) debe ser cargada por el usuario final durante la puesta en marcha para que coincida con la etapa de potencia del variador y los requisitos de control del motor.

Especificaciones de hardware

Control industrial y comunicación del variador

La RDCU-12C se integra en la plataforma de control del variador ACS800 a través de interfaces de backplane dedicadas, admitiendo la comunicación de red determinista. Gestiona la densidad de E/S coordinando el intercambio de señales con varios módulos adaptadores de bus de campo, asegurando la compatibilidad con protocolos estándar como Modbus, PROFIBUS y redes basadas en Ethernet. La compatibilidad de flasheo de firmware se facilita a través de la interfaz de comunicación del variador, lo que permite a los operadores del sistema actualizar las estrategias de control sin modificaciones físicas de hardware. La arquitectura del módulo está validada para mantener la integridad de la señal en entornos donde hay ruido de conmutación de alta frecuencia, respaldada por filtrado interno y protocolos de puesta a tierra.

Información para pedidos

• Unidad de control de variador RDCU-12C (solo hardware)

• Juego de accesorios de montaje

• Documentación técnica para la configuración inicial

• Nota: El firmware de la aplicación debe obtenerse por separado según la configuración específica del variador ACS800.

Guías de instalación en campo

• Aislamiento de energía: Aísle la alimentación auxiliar de 24 V CC y la alimentación principal del variador antes de la instalación del módulo para evitar daños eléctricos en los circuitos del controlador.

• Montaje: Monte la unidad de control verticalmente dentro del armario del variador, asegurando una holgura suficiente para el flujo de aire y la disipación del calor.

• Puesta a tierra: Conecte el chasis del módulo al punto de referencia común del variador utilizando una conexión de baja impedancia para evitar errores de comunicación inducidos por EMI.

• Cableado: Termine todas las señales de control y retroalimentación utilizando cables de par trenzado blindados. Mantenga una separación adecuada de los cables de alimentación del motor para reducir la interferencia inductiva.

• Instalación de firmware: Una vez instalado el hardware, utilice la herramienta de configuración de ABB adecuada para cargar el firmware ASXR requerido antes de intentar operar el variador.

• Asiento del backplane: Asegúrese de que la interfaz de la tarjeta RMIO esté completamente asentada y alineada para mantener un contacto eléctrico constante.

Preguntas frecuentes

• P: ¿Esta unidad admite el comportamiento de "hot-swap" (intercambio en caliente)?

  R: No, la RDCU-12C no admite el intercambio en caliente. El armario del variador debe desenergizarse antes de retirar o instalar la unidad de control.

• P: ¿Cómo afecta la unidad a la carga del backplane?

  R: La RDCU-12C consume una potencia mínima de 24 V CC de la fuente de alimentación de control; asegúrese de que la capacidad de la fuente de alimentación sea suficiente para todas las placas lógicas conectadas.

• P: ¿Hay un retraso en la conmutación de redundancia?

  R: La lógica de redundancia se gestiona mediante la arquitectura del sistema host; esta unidad opera como un controlador principal con un tiempo de ejecución determinista.

• P: ¿Se requiere compatibilidad de firmware?

  R: Sí, debe cargarse un firmware de aplicación específico después de la instalación para habilitar las funciones de control del motor del variador.

• P: ¿La unidad proporciona aislamiento de señal?

  R: El módulo incluye acondicionamiento de señal interno para admitir el aislamiento entre el controlador y los componentes de potencia de alto voltaje.

• P: ¿Cuáles son las restricciones de cableado de campo?

  R: Utilice cableado blindado para todas las conexiones de E/S para mantener la fidelidad de la señal; siga las mejores prácticas industriales estándar para la puesta a tierra.

• P: ¿Se puede utilizar esta unidad con motores que no sean de ABB?

  R: Sí, la lógica de control es configurable a través de parámetros de firmware para admitir varios tipos de motores, siempre que sean compatibles con la etapa de potencia ACS800.

• P: ¿Cómo se pueden diagnosticar las fallas de hardware?

  R: Las fallas de hardware se muestran a través del teclado del variador o a través del software de la interfaz de mantenimiento accesible a través del puerto de comunicación.
