Descripción general del producto

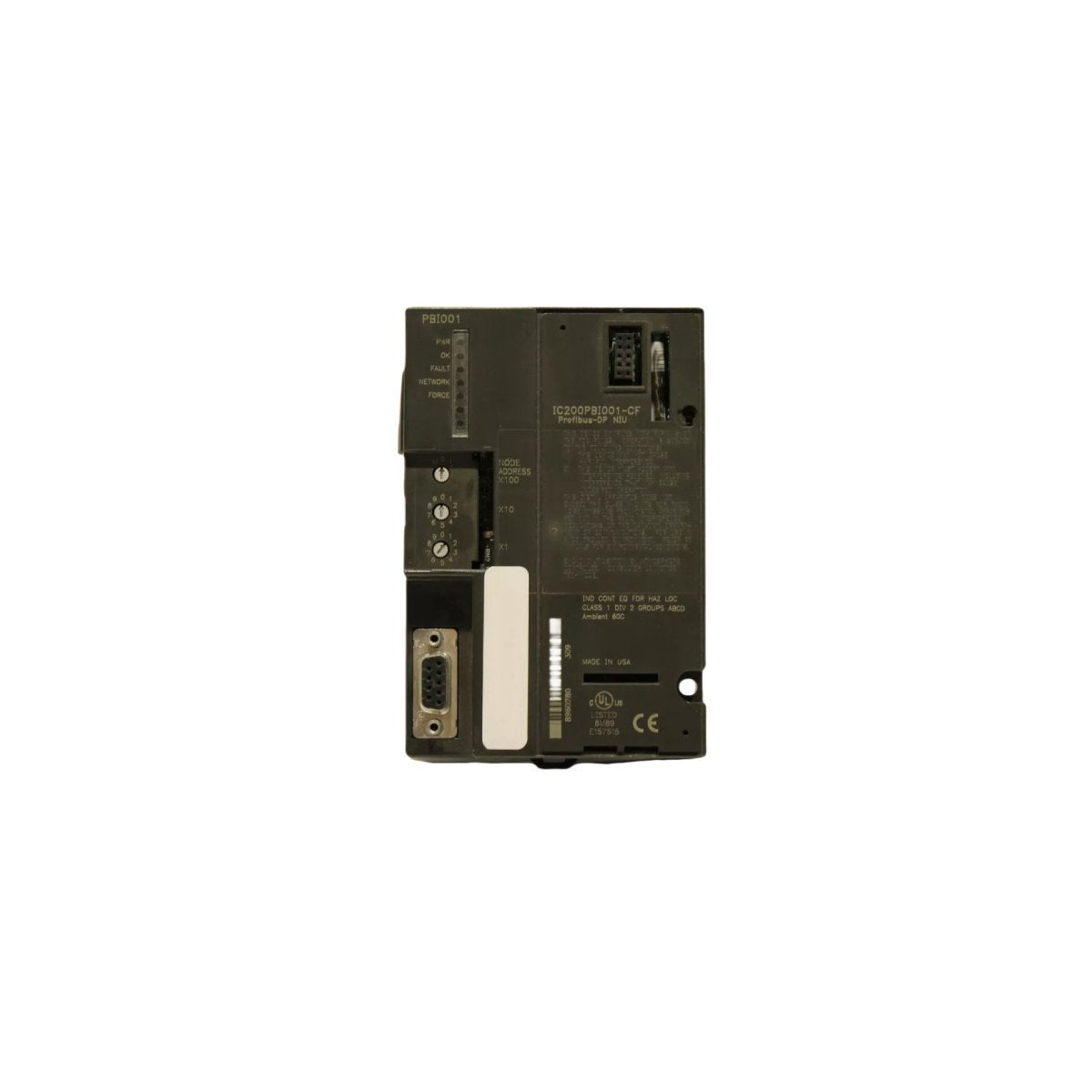

La unidad de interfaz de red (NIU) VersaMax PROFIBUS GE Fanuc IC200PBI001 es un controlador de E/S remoto que conecta los módulos de E/S VersaMax a un bus de campo PROFIBUS-DP. Gestiona el escaneo de E/S, el intercambio de datos y los informes de diagnóstico entre las estaciones VersaMax distribuidas y un controlador maestro PROFIBUS.

Montada en carril DIN y emparejada con una fuente de alimentación compatible, la NIU admite la expansión modular para ensamblajes de E/S remotos más grandes. Los indicadores del panel frontal brindan una visibilidad clara del estado de la energía, la actividad de la red y las condiciones de falla, lo que respalda una puesta en marcha y un mantenimiento eficientes.

Especificaciones de comunicación y hardware

• Número de modelo: IC200PBI001

• Tipo de producto: Unidad de interfaz de red PROFIBUS

• Familia de productos: VersaMax

• Compatibilidad del sistema: Sistemas de E/S remotos PLC

• Protocolo de red: PROFIBUS-DP

• Rango de direcciones: 1 a 125 (seleccionable mediante interruptor giratorio)

• Velocidad en baudios: 9,6 kbit/s a 12 Mbit/s (detección automática)

• Tamaño máximo de datos de E/S: Hasta 375 bytes (datos de E/S combinados)

• Capacidad del módulo de E/S: Hasta 64 módulos por NIU (con capacidad de expansión)

• Memoria de diagnóstico: 5 bytes de datos de diagnóstico del usuario

• Indicadores: Alimentación, OK/Estado, Falla, Red, LED de forzado

• Conector de red: Interfaz PROFIBUS D-sub de 9 pines

• Consumo de bus de alimentación (típico): 250 mA a 5 V, 10 mA a 3,3 V

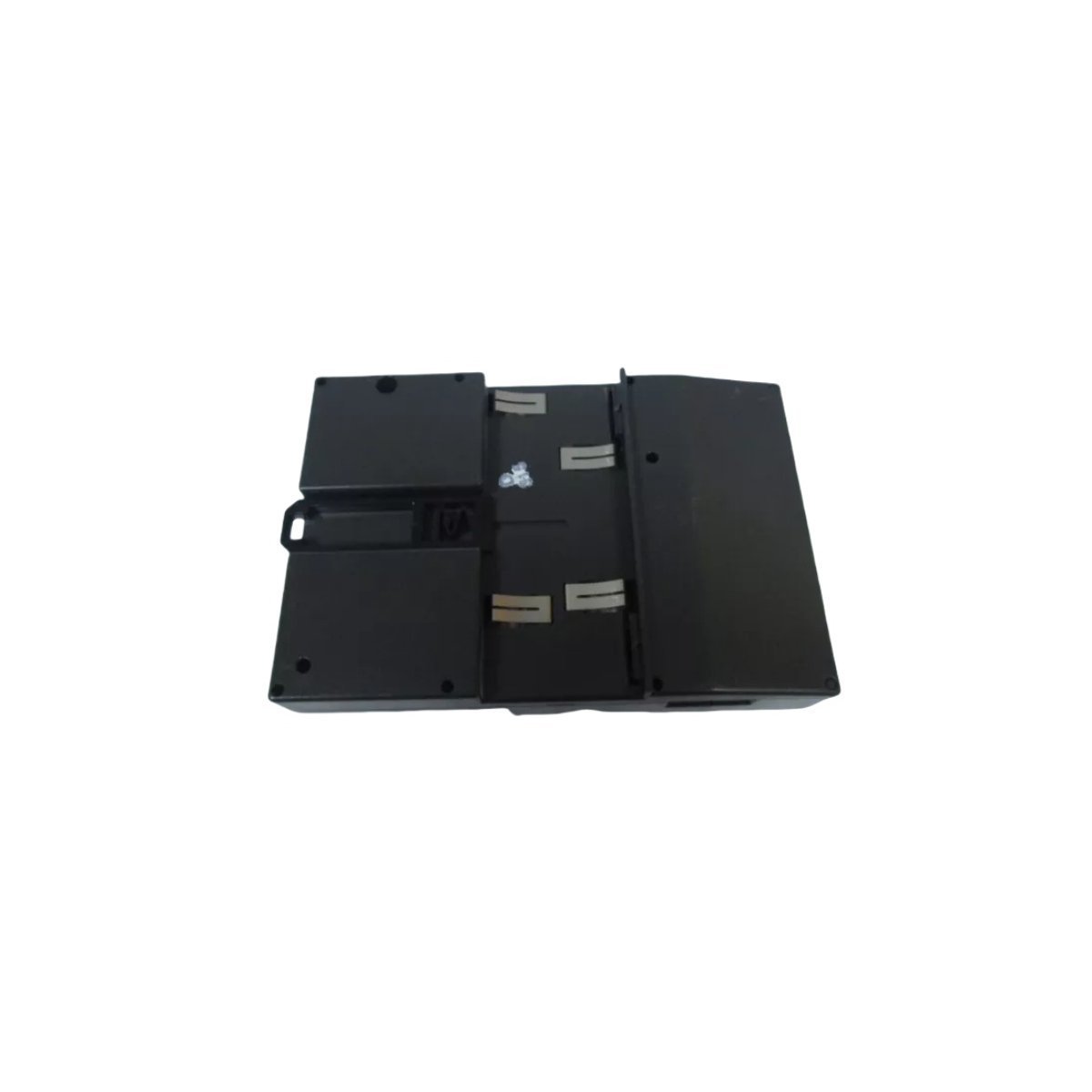

• Montaje: Encaje en carril DIN

• Condición: Nuevo

• Peso: Aprox. 0,1 kg

• Dimensiones: Aprox. 8,9 × 12,7 × 3,2 cm

• Estado del producto: Activo

• País de origen: EE. UU.

• Código HS: 8537101190

Escenarios de uso típicos

El IC200PBI001 se utiliza en sistemas de automatización distribuida donde las E/S remotas VersaMax deben comunicarse a través de PROFIBUS-DP. Las implementaciones típicas incluyen líneas de envasado, sistemas de transporte, celdas de ensamblaje, unidades de proceso y diseños de E/S a nivel de planta donde los PLC centralizados controlan múltiples paneles remotos.

Es muy adecuado para aplicaciones que requieren un rendimiento de bus de campo determinista, instalación compacta en carril DIN y visibilidad de diagnóstico para la resolución de problemas de E/S remotas.
