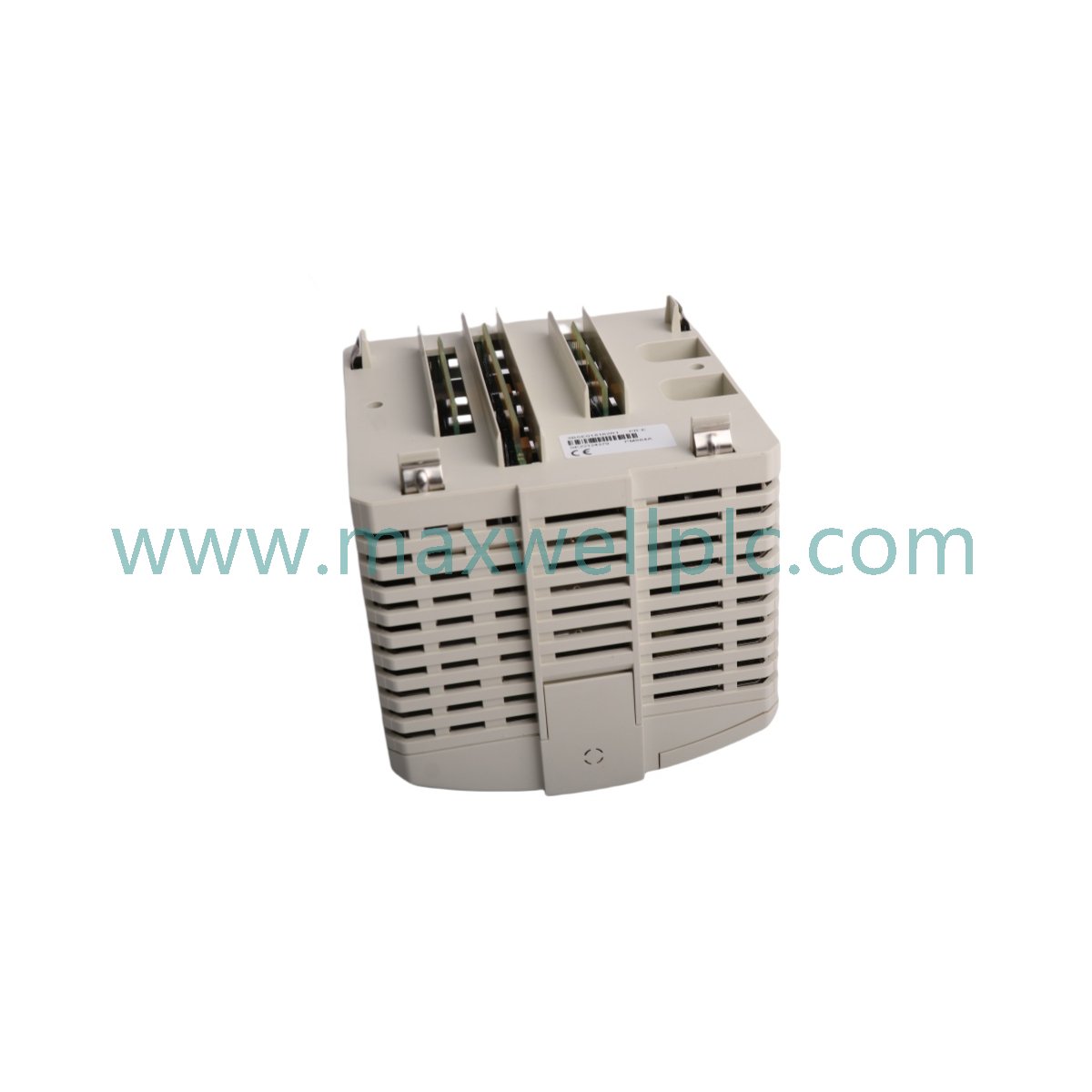

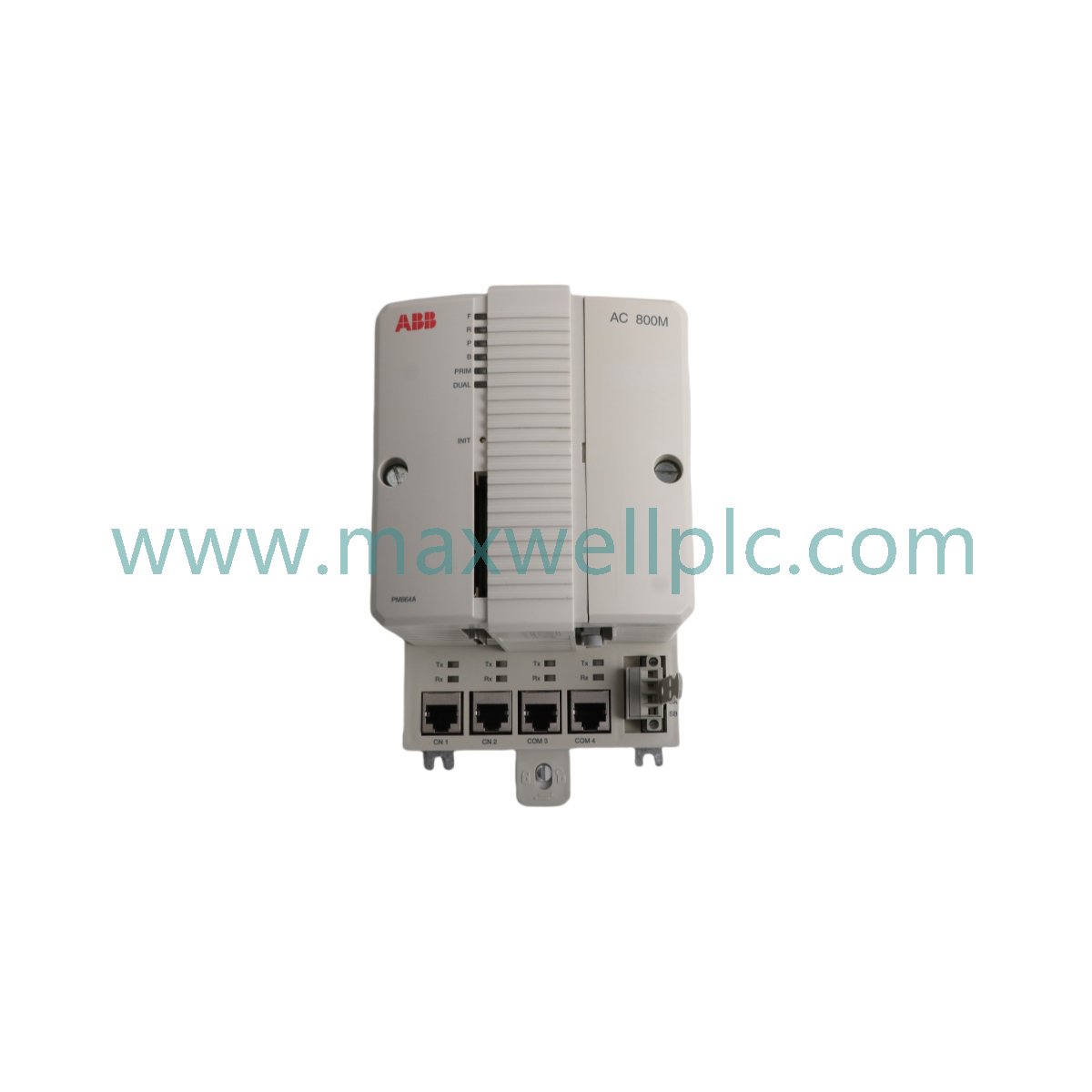

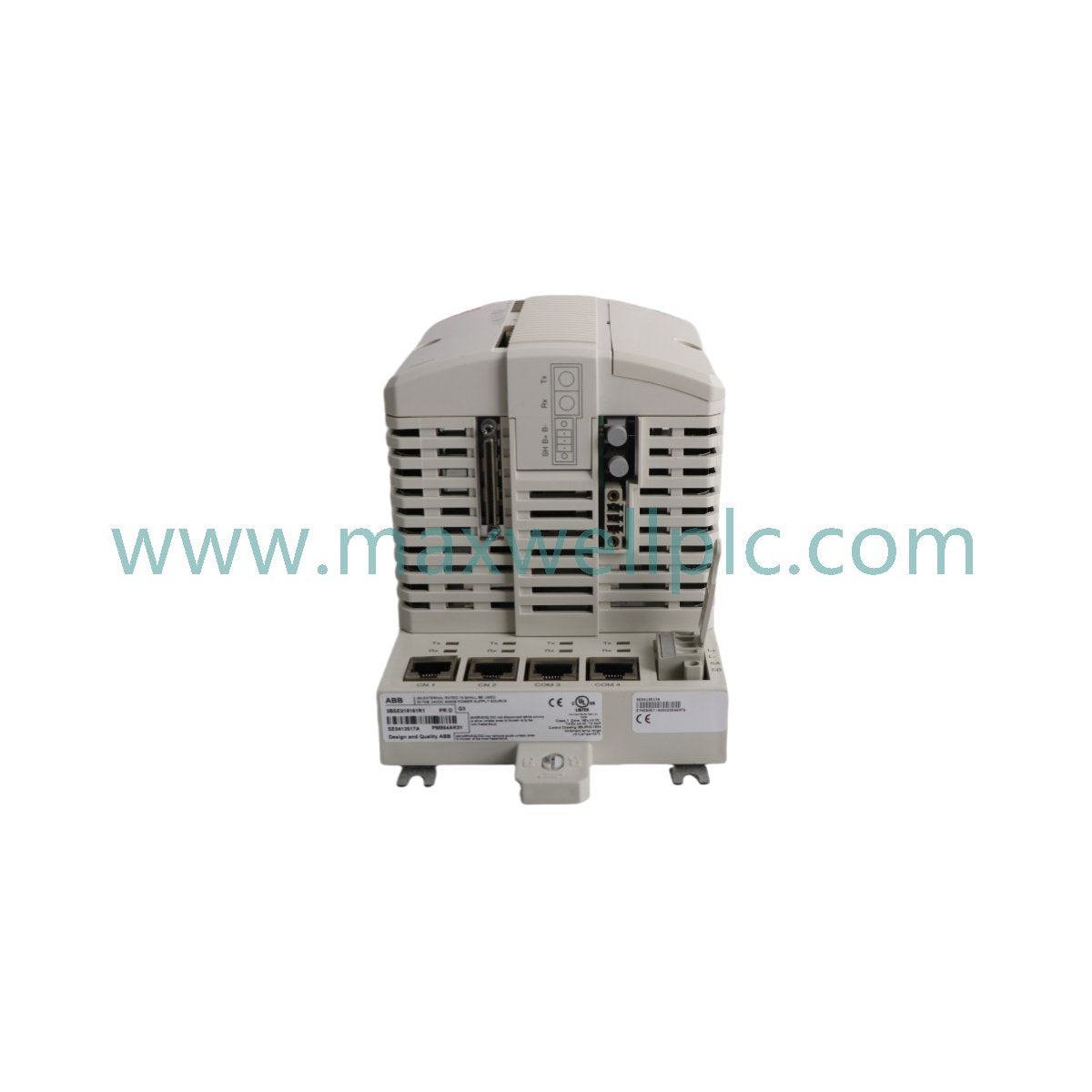

La ABB PM864 3BSE018151R1, también catalogada como la Unidad de Procesador PM864, funciona como un componente de hardware dedicado para la ejecución lógica de alta velocidad y la coordinación de red dentro de las plataformas de control ABB AC 800M.

Configuración de la matriz del modelo

La PM864 3BSE018151R1 es un módulo de CPU de alto rendimiento equipado con un procesador de doble núcleo a 1.2 GHz. El número de modelo base identifica la arquitectura de hardware, mientras que el número de pieza 3BSE018151R1 confirma la revisión de producción estándar para la compatibilidad del sistema AC 800M. No existen opciones de hardware seleccionables en campo; la capacidad funcional está determinada por la carga del firmware y la configuración del sistema.

Especificaciones de hardware

Integración de la plataforma de control

El módulo está diseñado para soportar una velocidad de comunicación del bus de placa base suficiente para exigentes lazos de control en tiempo real. Mantiene la compatibilidad de flash de firmware, permitiendo actualizaciones a través del controlador del sistema. El hardware soporta comunicación de red determinista a través de puertos Ethernet duales de 10/100/1000 Mbps, asegurando la sincronización dentro de Profinet o topologías relacionadas basadas en Ethernet. Los usuarios deben adherirse a los límites de escalado de densidad de E/S definidos por los perfiles de carga del controlador AC 800M para mantener la estabilidad del tiempo de ciclo.

Información para pedidos

• Unidad de procesador PM864 3BSE018151R1

• Documentación técnica de integración

• Embalaje protector compatible con ESD

Pautas de instalación en campo

• Conexión a tierra: Fije el chasis del módulo a la barra de conexión a tierra del bastidor para asegurar la inmunidad a las interferencias electromagnéticas y la integridad de la señal de la placa base.

• Montaje: Inserte la unidad en la ranura del controlador asignada y confirme que el mecanismo de bloqueo está activado para evitar la desconexión inducida por vibraciones.

• Comunicación: Utilice cables Ethernet Cat6 blindados para los puertos duales de 10/100/1000 Mbps para garantizar la integridad de los datos.

• Térmico: Mantenga un flujo de aire sin obstrucciones alrededor de las rejillas de ventilación del módulo; no monte directamente encima de componentes que disipen calor.

• Inspección: Verifique el estado del módulo a través del panel indicador frontal antes de inicializar la lógica del sistema.

Preguntas frecuentes

• P: ¿Este procesador es intercambiable en caliente?

  R: No. La alimentación debe aislarse de la placa base del bastidor del controlador AC 800M antes de insertar o retirar el módulo PM864 para evitar daños en los pines del conector.

• P: ¿Cómo funciona la redundancia del puerto Ethernet dual?

  R: Los puertos admiten topologías de red redundantes, lo que permite que el controlador mantenga la comunicación incluso si falla una ruta de red.

• P: ¿El almacenamiento flash de 4 GB es accesible para el usuario?

  R: El almacenamiento es gestionado por el controlador del sistema para el firmware, los archivos de configuración y los datos de registro; no está destinado al almacenamiento de archivos de usuario de propósito general.

• P: ¿Qué indica que el procesador de doble núcleo está sobrecargado?

  R: La carga excesiva de la CPU se informa a través del software de diagnóstico del sistema, mostrando tiempos de ejecución de tareas elevados y posibles violaciones del ciclo de escaneo.

• P: ¿Puedo usar esto en un bastidor AC 800M existente?

  R: Sí, es compatible con el hardware AC 800M estándar, siempre que la placa base y las versiones de firmware estén dentro de los límites admitidos.

• P: ¿Cómo se diagnostican las fallas internas?

  R: Las fallas se registran en el búfer de diagnóstico del controlador y son accesibles a través de la estación de trabajo de ingeniería o las herramientas de diagnóstico Ethernet conectadas.

• P: ¿El módulo requiere el reemplazo periódico de la batería?

  R: No. El estado interno y la retención del reloj se gestionan a través de memoria de estado sólido, eliminando la necesidad de mantenimiento periódico de la batería.

• P: ¿Cuál es el impacto de superar el límite de +60 °C?

  R: Exceder las temperaturas de funcionamiento provoca la limitación térmica de la CPU y una posible degradación permanente de las celdas de memoria flash internas.
