Descripción general del producto

El Panasonic AKT4B111100 es una solución de control de alta autoridad dentro de la serie KT4, específicamente diseñada para la gestión térmica de precisión en hornos industriales, sistemas HVAC y maquinaria de procesamiento de plásticos. Este controlador compacto de 1/16 DIN utiliza algoritmos PID (Proporcional-Integral-Derivativo) avanzados para mantener temperaturas estables incluso en entornos con alta inercia térmica. Su pantalla LED de alta visibilidad permite la visualización simultánea del valor de proceso (PV) y el valor de ajuste (SV), asegurando que los operadores puedan monitorear el estado del sistema de un vistazo desde distancias significativas. Al implementar una sofisticada arquitectura de hardware de entrada múltiple, el AKT4B111100 admite una amplia gama de termopares y RTD, proporcionando el procesamiento de datos de alta resolución requerido para reacciones químicas sensibles y tratamientos térmicos de alta especificación. Esta unidad funciona como el "cerebro" confiable del circuito térmico, eliminando el sobrecalentamiento y asegurando una calidad de producto consistente en cada ciclo de producción.

Ventajas técnicas clave

Hardware de PID de precisión y autoajuste

El AKT4B111100 incorpora un microprocesador de alta velocidad que ejecuta cálculos PID complejos en milisegundos. Esta inteligencia impulsada por hardware cuenta con una sólida función de autoajuste que analiza la respuesta térmica del sistema durante el arranque. Optimiza automáticamente las bandas proporcionales y los tiempos de integración para compensar el retardo del calentador o la interferencia de enfriamiento externo, asegurando que la temperatura alcance el punto de ajuste rápidamente sin oscilación.

Detección versátil de múltiples entradas

Los ingenieros de Panasonic diseñaron este controlador con una etapa de entrada flexible que acepta varios tipos de sensores, incluidos termopares tipo K, J, R y S, así como RTD Pt100. Esta capacidad de entrada universal permite que el AKT4B111100 sirva como un componente de control estandarizado en toda una instalación, simplificando el inventario de piezas de repuesto. La conversión A/D de 18 bits de alta precisión garantiza que la señal del sensor se traduzca en datos de temperatura precisos con una deriva mínima.

Carcasa industrial compacta de 1/16 DIN

La huella de 48 mm x 48 mm (1/16 DIN) maximiza la densidad del panel sin sacrificar la usabilidad. El hardware presenta una profundidad de cuerpo poco profunda, lo que permite la instalación en gabinetes de control delgados donde el espacio es limitado. A pesar de su pequeño tamaño, el controlador incluye salidas de alarma dedicadas y un relé robusto o una salida de pulso de voltaje para accionar SSR (relés de estado sólido), proporcionando un bucle de control completo en una sola unidad modular.

Especificaciones técnicas

Guía de instalación de ingeniería

Montaje en panel y clasificación IP

Inserte el AKT4B111100 en un orificio cuadrado estándar de 45 mm x 45 mm. Asegúrese de que la junta de goma esté correctamente colocada entre el bisel del controlador y la superficie del panel para mantener la clasificación de protección frontal IP66. Este sello evita que la humedad y el polvo entren en los componentes electrónicos durante los procedimientos de lavado en entornos de procesamiento de alimentos o textiles.

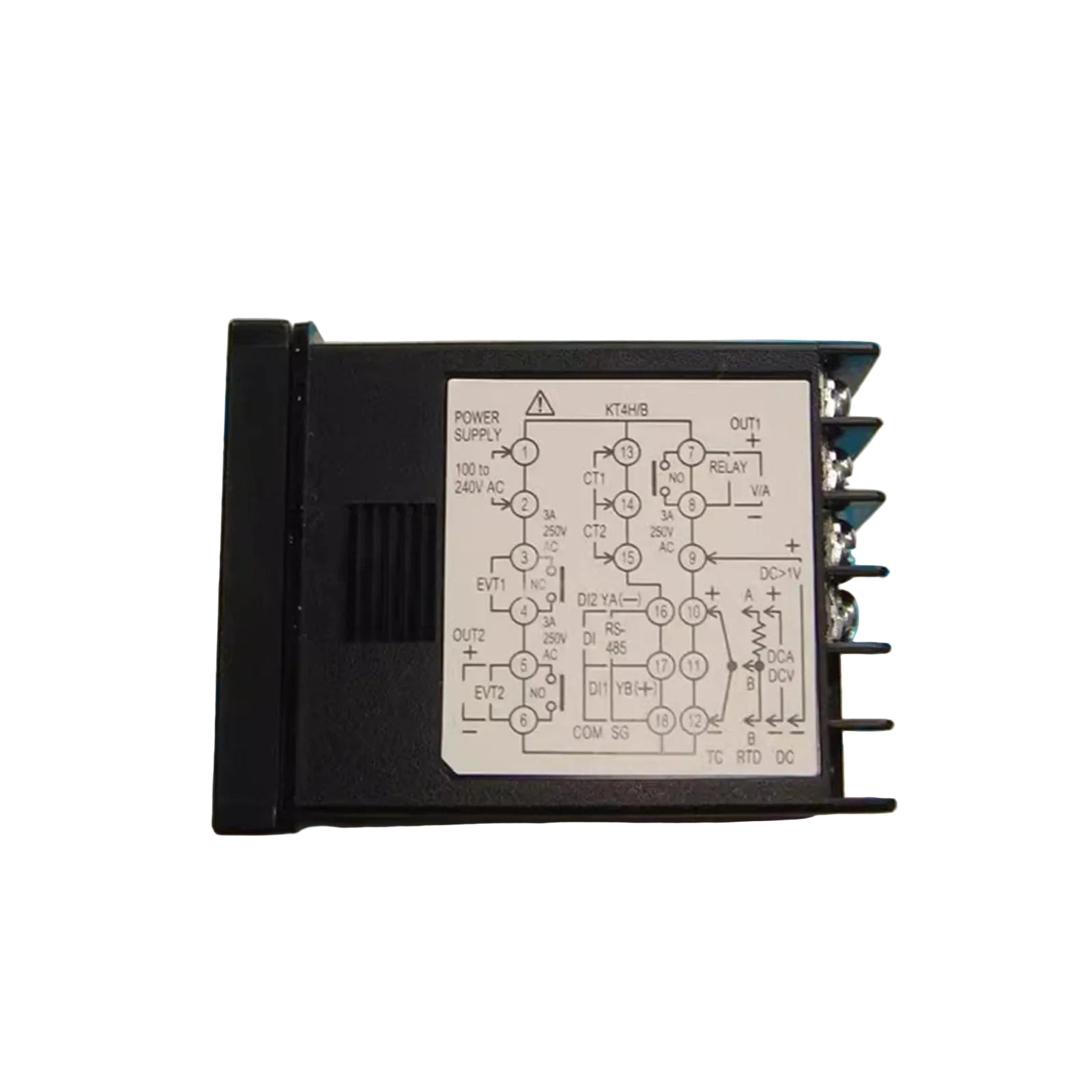

Cableado para reducción de ruido

Separe los cables de entrada del termopar o RTD de las líneas de alimentación del calentador de alto voltaje en al menos 150 mm. Utilice cables de compensación blindados para los termopares para evitar que la interferencia electromagnética active las alarmas de "Error del sensor". Conecte la fuente de alimentación a través de un disyuntor dedicado y utilice terminales de férula en todas las conexiones de tornillo traseras para garantizar un contacto eléctrico de alta resistencia a las vibraciones.

Protección de relé y arco

Cuando utilice el relé interno para conmutar cargas inductivas (como grandes contactores o válvulas solenoides), instale un snubber RC o un varistor en los terminales de carga. Esta práctica evita el arco eléctrico en los contactos del controlador, extendiendo significativamente la vida útil del relé interno y protegiendo el microprocesador sensible de picos de alto voltaje.

Ventajas de ingeniería

El AKT4B111100 sobresale en entornos industriales exigentes de "funcionamiento continuo" donde la precisión térmica impacta directamente en los resultados finales. Su lógica de control de alta autoridad previene la degradación de los elementos calefactores al evitar conmutaciones rápidas e innecesarias. La interfaz de doble pantalla actúa como una herramienta de diagnóstico localizada, permitiendo al personal de mantenimiento verificar la eficiencia del aislamiento y el rendimiento del calentador al observar la tasa de cambio entre PV y SV. Al elegir la serie KT4, los especialistas en adquisiciones aseguran un controlador certificado a nivel mundial (UL, CSA, CE) que se integra a la perfección en los paneles de control modernos de HVAC y hornos industriales. La memoria no volátil garantiza que todos los parámetros PID y los puntos de ajuste permanezcan seguros durante los cortes de energía, proporcionando una solución de "configurar y olvidar" que garantiza el tiempo de actividad operativa y la eficiencia energética en sectores de fabricación de alto volumen.

Entrega y logística

Tiempo de entrega: 3-5 días después de finalizar el pago.

Transportistas: POR DHL/FEDEX/UPS.

Embalaje: Utilizamos embalaje antiestático con barrera de humedad y cajas reforzadas de grado industrial con insertos de espuma. Cada AKT4B111100 se envía en su embalaje original sellado de fábrica para garantizar que la pantalla de precisión y los componentes del relé interno lleguen en perfectas condiciones.

Preguntas frecuentes técnicas

P1: ¿El AKT4B111100 admite salida de accionamiento SSR (relé de estado sólido)?

R1: El AKT4B111100 generalmente se configura con una salida de contacto de relé. Si su aplicación requiere conmutación de alta velocidad para un SSR, verifique el sufijo del código de modelo específico, ya que Panasonic ofrece una versión de salida de pulso de voltaje específicamente para el control de SSR.

P2: ¿Cómo inicio el proceso de autoajuste?

R2: Puede activar la función de autoajuste (AT) a través del menú del panel frontal. El controlador realizará una serie de ciclos de "encendido y apagado" para calcular la masa térmica y el retardo del sistema, y luego guardará automáticamente los valores P, I y D optimizados en la memoria.

P3: ¿Puede este controlador mostrar temperaturas tanto en Celsius como en Fahrenheit?

R3: Sí, puede alternar entre °C y °F dentro de la configuración. La pantalla de alta resolución ajustará automáticamente la escala para que coincida con la unidad seleccionada.

P4: ¿Qué debo hacer si la pantalla muestra "EEEE"?

R4: Un error "EEEE" o "----" suele indicar un agotamiento del sensor o un circuito de entrada roto. Verifique las conexiones del termopar o RTD y verifique que la configuración del tipo de entrada en el menú coincida con el sensor físico conectado a los terminales traseros.
