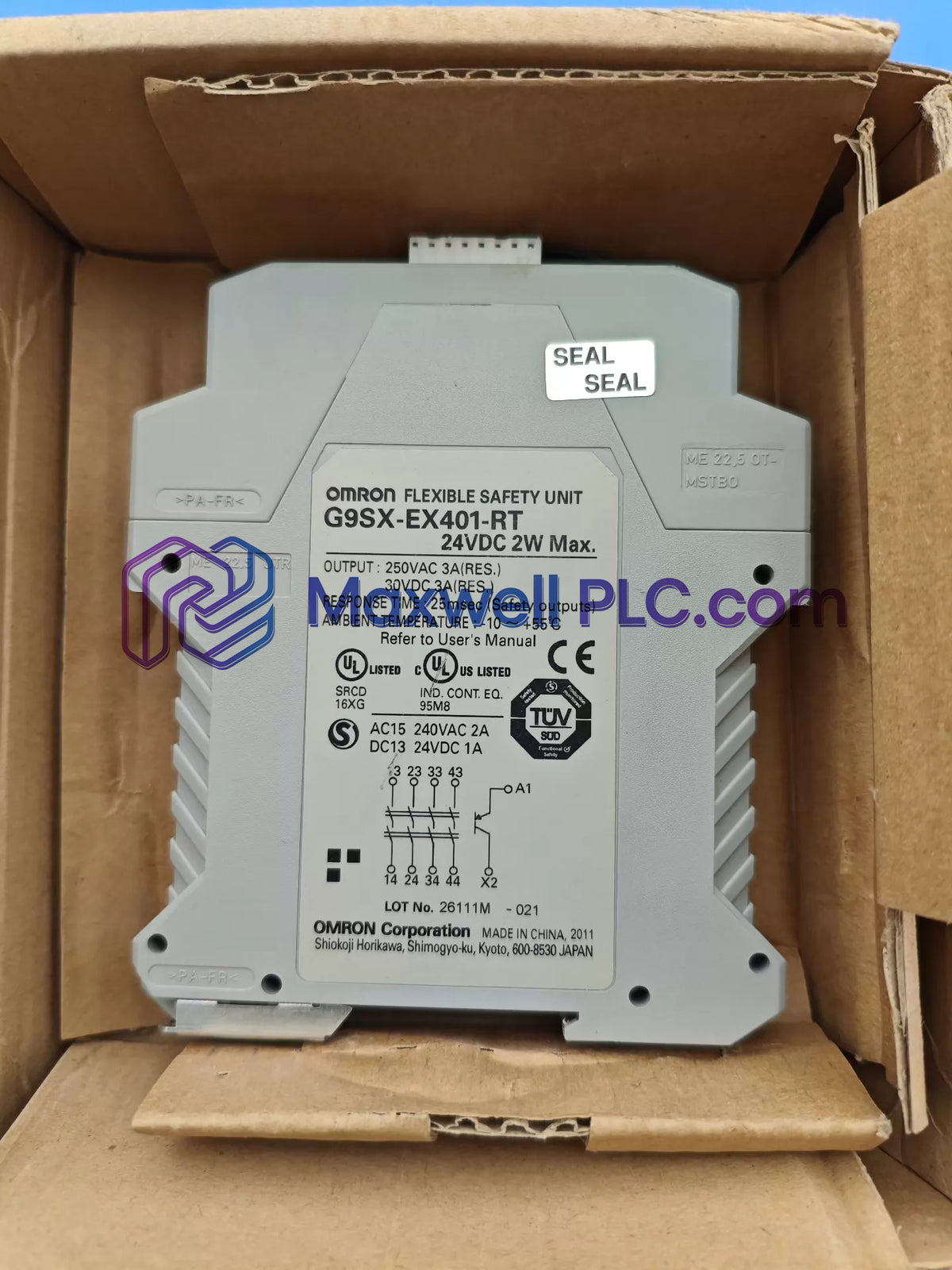

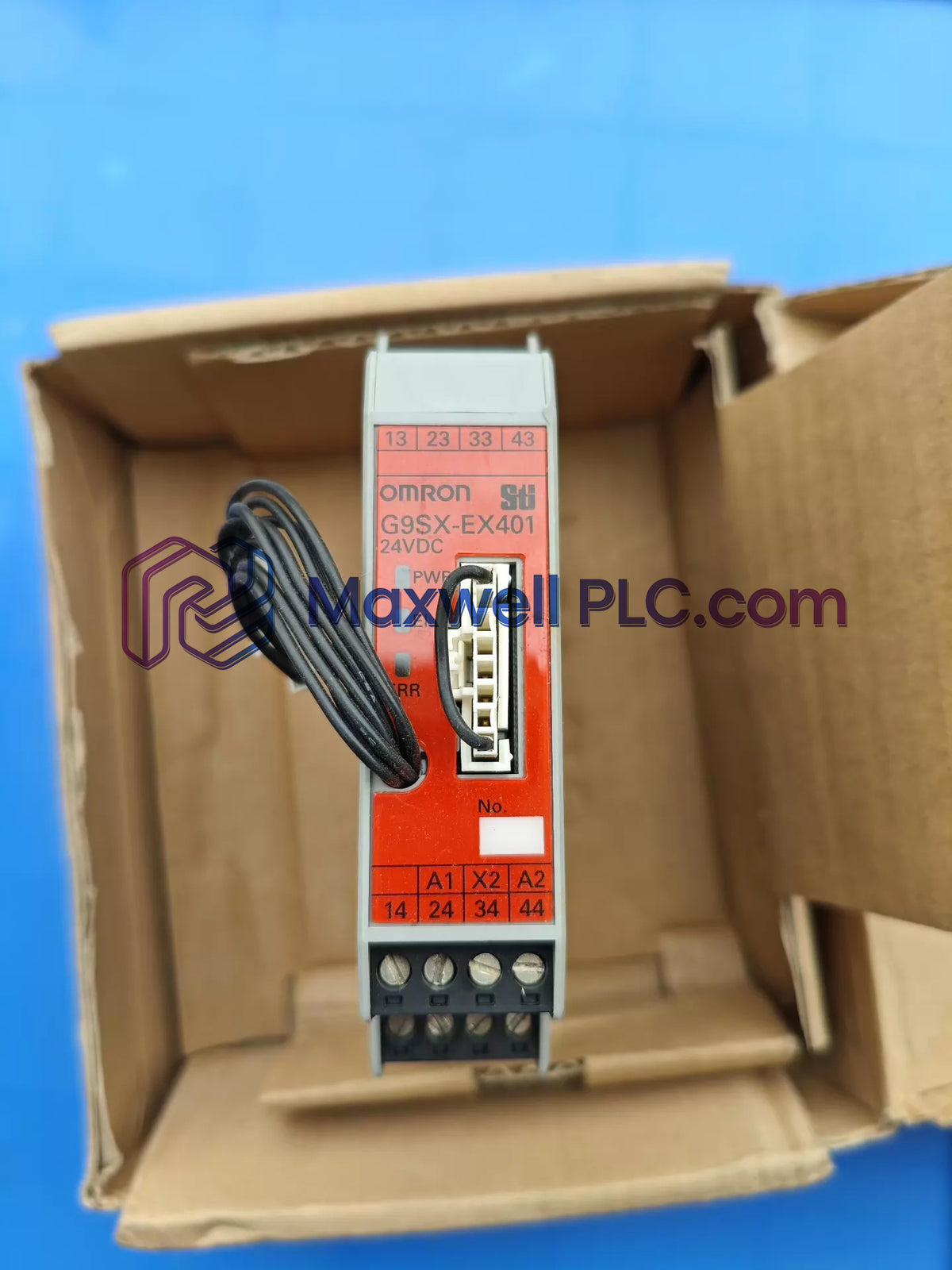

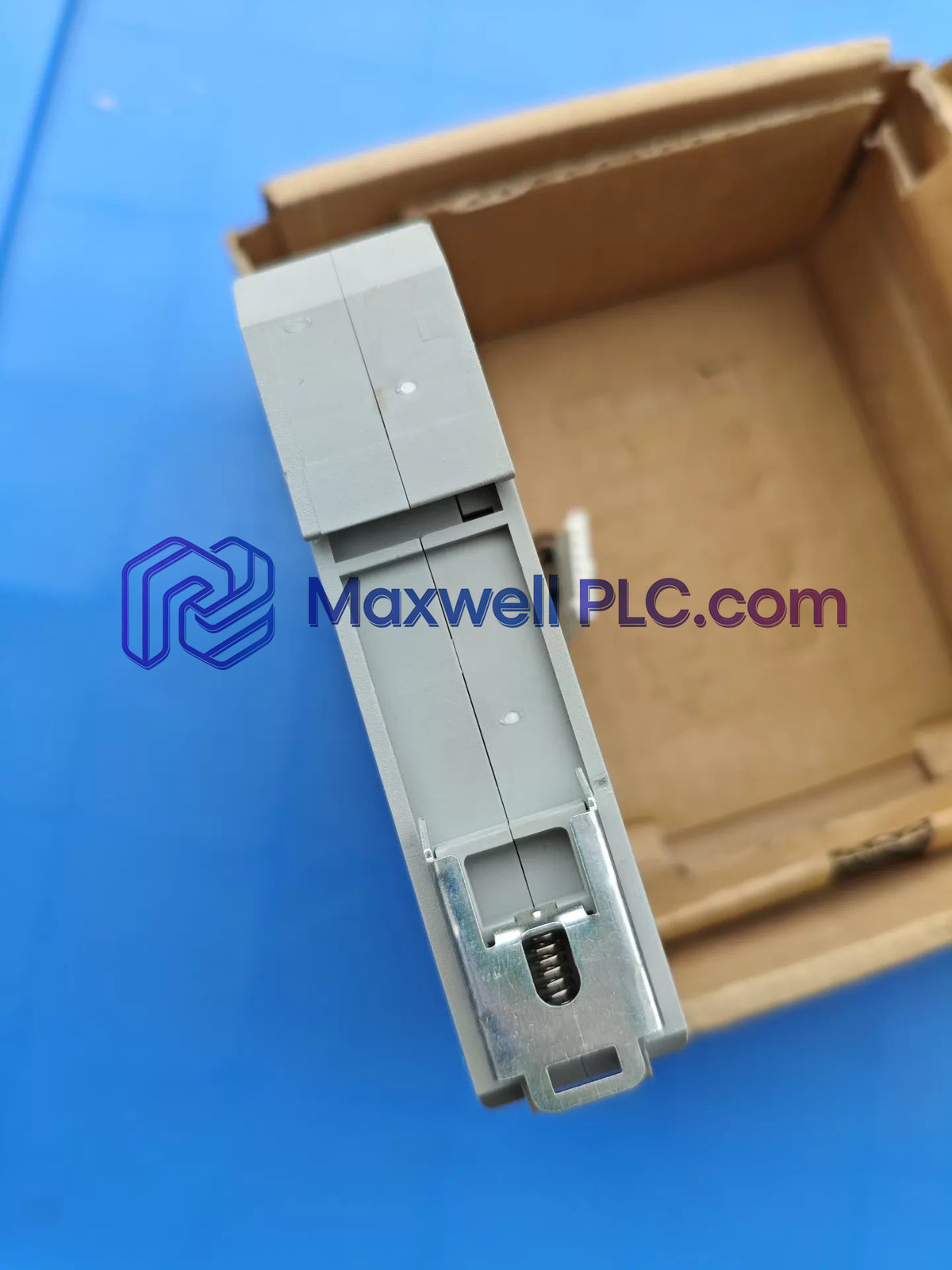

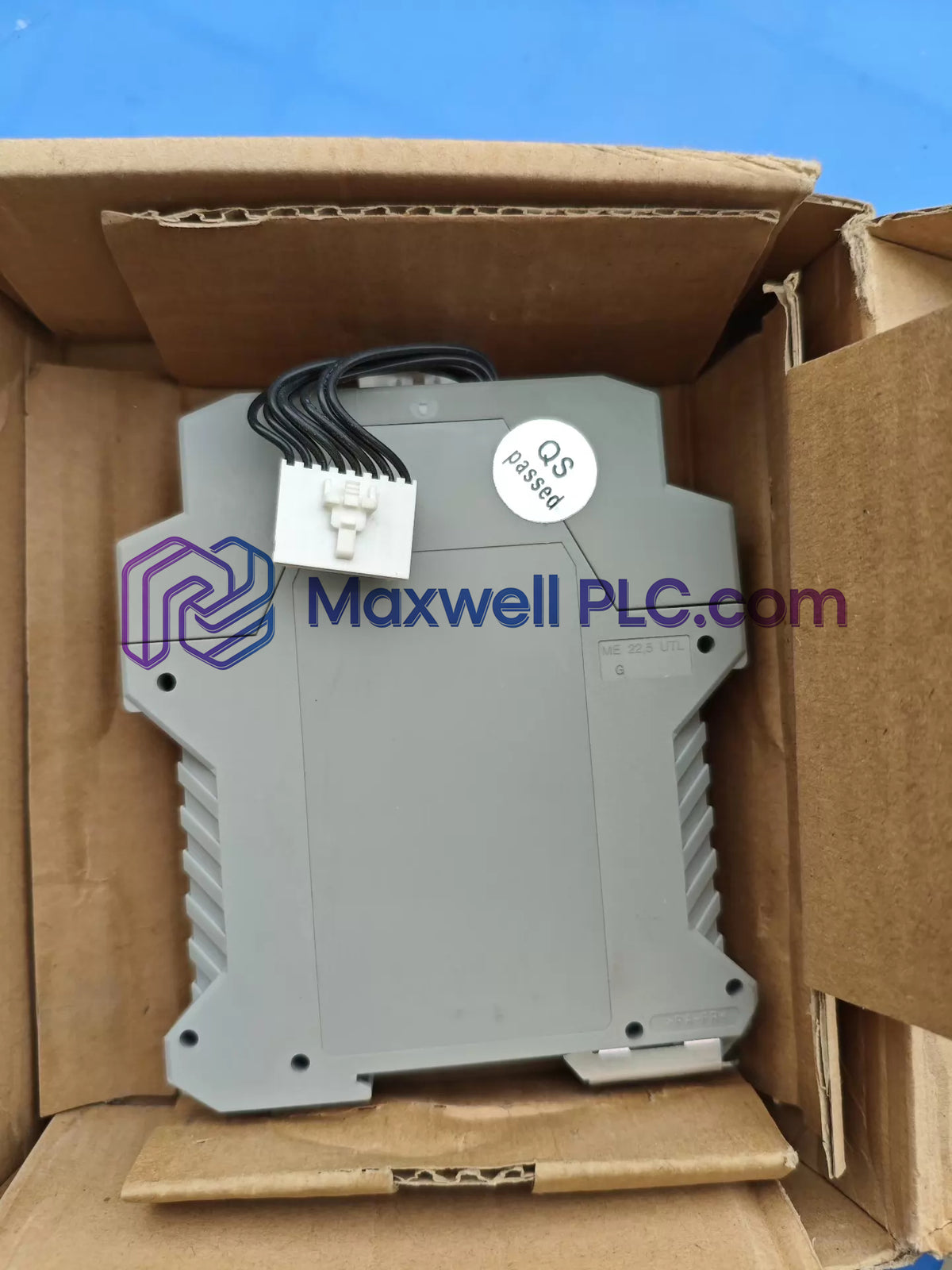

El Omron G9SX-EX401-RT, también catalogado como la Unidad de Seguridad Flexible G9SX-EX401-RT, opera como un componente de hardware dedicado para la expansión de salidas de seguridad dentro de los sistemas de controladores de seguridad G9SX.

Interpretación del código de número de pieza

• G9SX: Designación de la serie base para unidades de seguridad flexibles

• EX: Funcionalidad de unidad de expansión

• 4: 4 salidas de seguridad instantáneas

• 0: Sin salidas de seguridad con retardo a la desconexión (OFF-delayed)

• 1: 1 salida auxiliar

• Sin indicador: Sin ajuste de tiempo de retardo a la desconexión

• RT: Estructura de bloque de terminales de tornillo

Especificaciones físicas y eléctricas

Integración de red determinista y placa base

La arquitectura de expansión G9SX proporciona señales de enlace lógico directamente a través de la interfaz del conector lateral dedicado para garantizar comandos de parada de seguridad sincronizados. La velocidad de comunicación interna de la placa base garantiza que los límites del tiempo de respuesta se mantengan estrictamente dentro de los 10 ms desde la activación del estado ON al estado OFF. Los circuitos de procesamiento de señales mantienen el aislamiento entre la lógica del canal y los circuitos de accionamiento de relés de salida de campo, garantizando una operación de seguridad determinista sin sobrecarga de software ni dependencias de versiones de firmware.

Contenido del paquete y envío

• 1 x Unidad de expansión de seguridad flexible Omron G9SX-EX401-RT

• 1 x Juego de bloques de terminales de tornillo extraíbles (preinstalado)

• 1 x Manual de instrucciones / Hoja de instrucciones

Procedimientos de montaje y cableado

• Instale la unidad en un riel DIN estándar de 35 mm dentro de un gabinete de control con clasificación IP54 o superior.

• Asegure un espacio libre de al menos 50 mm por encima y por debajo de la carcasa para una convección de calor adecuada.

• Cablee las líneas de entrada y salida utilizando conductores de cobre trenzado clasificados para al menos 60/75 °C.

• Apriete los tornillos de los terminales a un par de torsión de 0.5 a 0.6 N.m para evitar daños térmicos en la regleta de terminales.

• Separe el cableado de salida de seguridad de las líneas de alimentación de CA que generan mucho ruido y de los cables del motor del inversor.

Consultas sobre el funcionamiento del hardware

• ¿Cuál es la función principal del módulo de expansión G9SX-EX401-RT?

  Proporciona cuatro salidas de relé de seguridad instantáneas y una salida auxiliar para aumentar la capacidad de conmutación de una unidad maestra G9SX.

• ¿El G9SX-EX401-RT requiere una fuente de alimentación separada?

  Sí, la unidad requiere una fuente de 24 VCC regulada conectada a sus terminales de entrada de alimentación dedicados para el accionamiento de la bobina interna.

• ¿Qué tipo de terminal se suministra en la versión con sufijo -RT?

  El sufijo -RT indica que el módulo está equipado con bloques de terminales de tornillo extraíbles convencionales para la terminación de conductores de campo.

• ¿Puede esta unidad de expansión funcionar de forma autónoma sin una unidad maestra?

  No, funciona como un bloque de expansión y debe estar vinculada a un controlador de seguridad base G9SX compatible a través del conector de expansión.

• ¿Cuál es la tensión de conmutación máxima que manejan los contactos de salida?

  Los contactos de salida están clasificados para una capacidad de conmutación máxima de 250 VCA o 125 VCC en condiciones de carga resistiva.

• ¿Qué tan rápido se desconecta la salida de seguridad tras una señal de parada?

  La unidad cuenta con un tiempo de respuesta de ON a OFF de 10 ms como máximo para garantizar la interrupción rápida de los circuitos de seguridad posteriores.

• ¿Cuál es la orientación de montaje recomendada para esta unidad de seguridad?

  Monte el dispositivo verticalmente en un riel DIN estándar de 35 mm para optimizar el flujo de calor por convección a través de las ranuras de ventilación.

• ¿Existe un temporizador de retardo a la desconexión disponible en este modelo específico?

  No, el modelo G9SX-EX401-RT proporciona la desactivación inmediata de la salida sin ninguna funcionalidad de temporización de retardo a la desconexión configurable.
