Configurada para el procesamiento de señales analógicas en controladores lógicos programables de la serie CP1, la Omron CP1W-MAB221 (tarjeta de opciones de E/S analógicas CP1W-MAB221) proporciona una ejecución física/eléctrica directa.

Matriz de identificadores técnicos

• Número de parte principal: CP1W-MAB221
• Familia de modelo base: Serie de tarjetas de opciones CP1W
• Tipo de hardware: Tarjeta de expansión de entrada/salida analógica
• Compatibilidad con CPU host: CP1H, CP1L, CP1E (unidades de CPU CP1E-N30/40/60 o NA20)
• Ubicación de la ranura de montaje: Ranura de tarjeta de opciones 1 o ranura 2 de la unidad de CPU (dependiendo del modelo de CPU)

Especificaciones de hardware

Bus de backplane y procesamiento de señales del PLC Omron

La CP1W-MAB221 interactúa directamente con el bus interno de la CPU utilizando interconexiones paralelas de baja latencia. La conversión de señal se ejecuta a través de multiplexación interna y convertidores A/D-D/A de alta velocidad sin requerir fuentes de alimentación externas para el funcionamiento de la lógica de la tarjeta. Direcciones de memoria dedicadas dentro del mapa de asignación de la tarjeta CIO del PLC mapean los valores analógicos directamente en los registros de datos, optimizando la velocidad de ejecución en secuencias de escaneo cíclicas. El hardware de la tarjeta maneja el aislamiento del canal físico de la lógica interna de la CPU para evitar el acoplamiento de ruido parásito en la unidad de procesamiento principal.

Contenido del paquete e información para pedidos

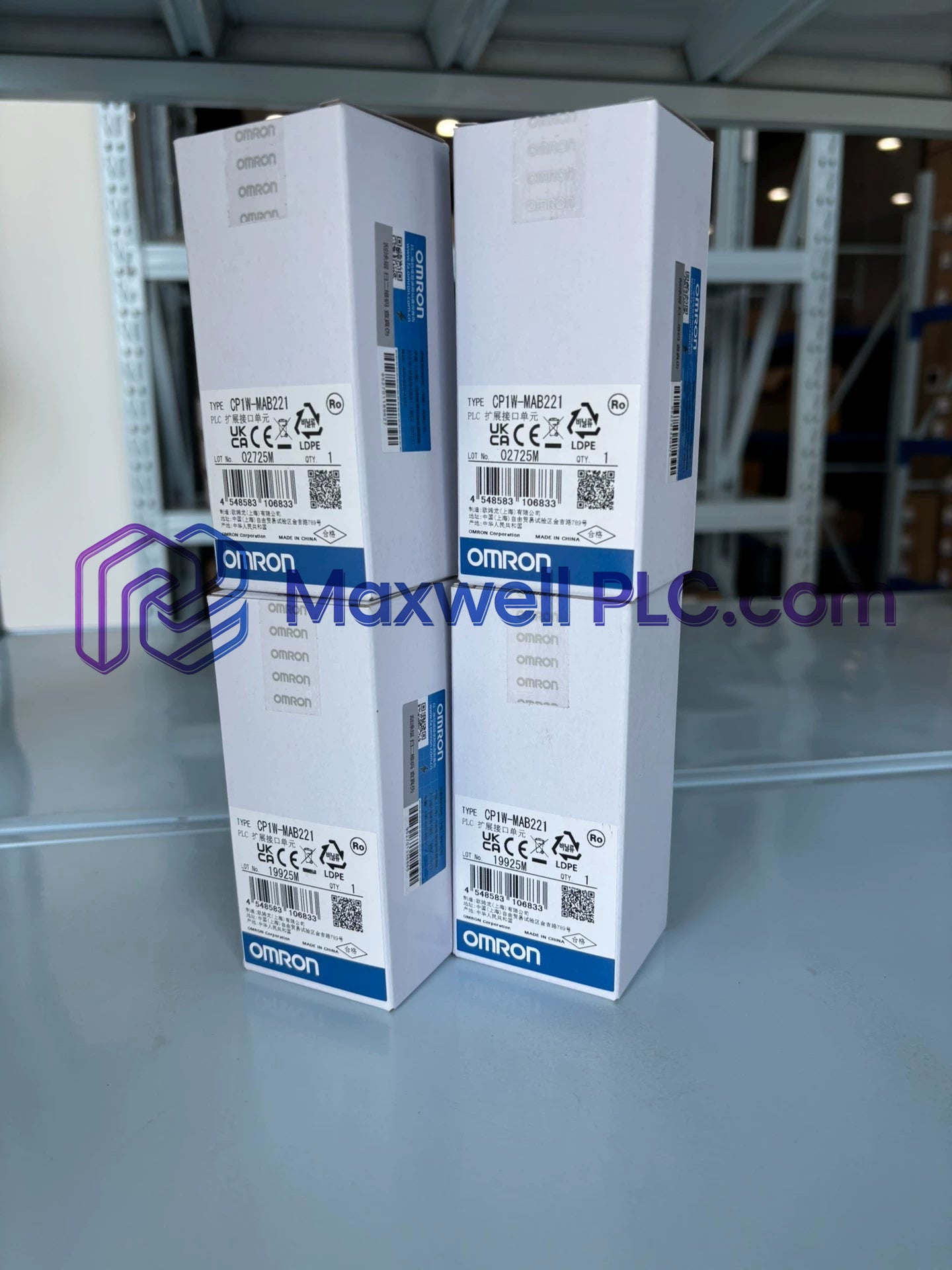

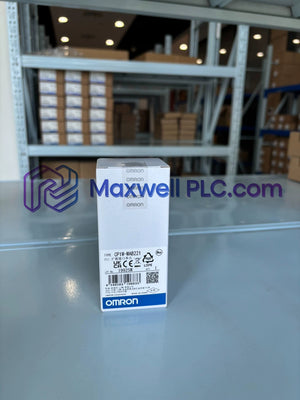

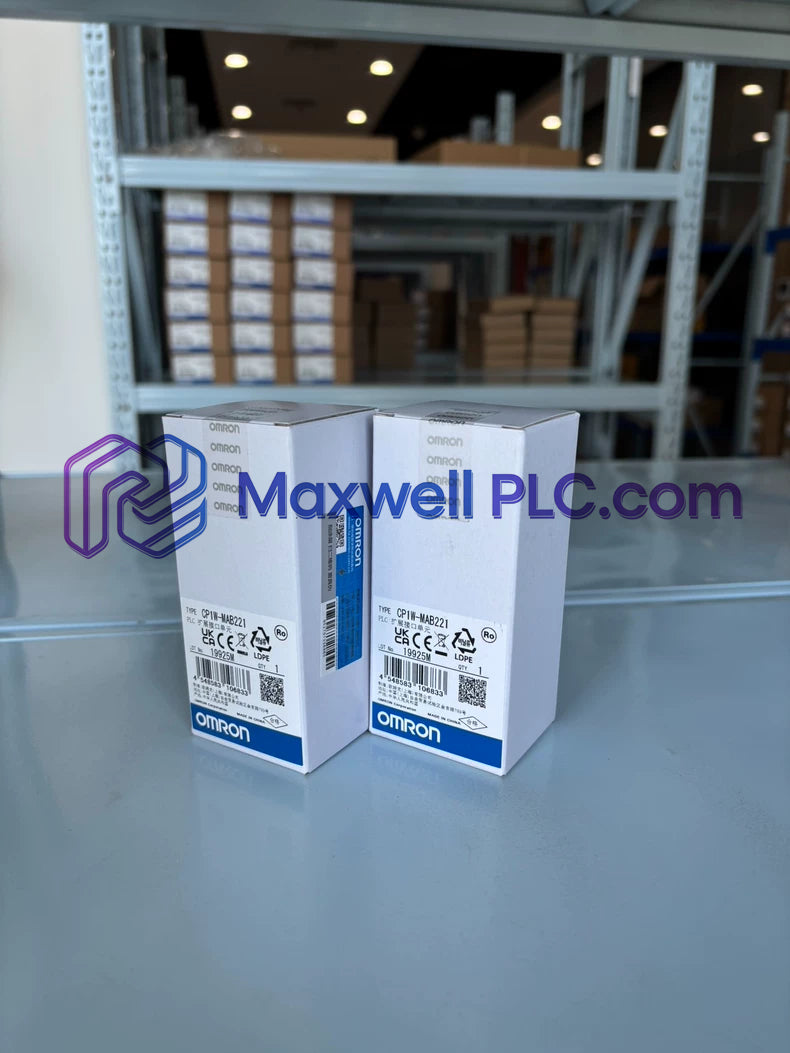

• 1x Tarjeta de opciones de E/S analógicas Omron CP1W-MAB221
• 1x Juego de tornillos de bloqueo para montaje en CPU
• 1x Conjunto de conector de terminal de pasador de cableado de campo
• 1x Hoja de manual de instrucciones

Pautas de instalación en campo

• Instalación de la tarjeta: Apague el suministro completo del sistema de la unidad de CPU. Retire la cubierta de la ranura de la tarjeta de opciones de destino en el panel frontal de la CPU CP1. Inserte la unidad CP1W-MAB221 directamente en el conector de la tarjeta hasta que esté completamente asentada y asegure la tarjeta utilizando el hardware proporcionado.
• Práctica de cableado: Utilice cable blindado de par trenzado para todos los circuitos de entrada y salida analógicos. Separe las líneas analógicas de campo de las líneas de CA de alto voltaje y los cables de motor inductivos por una distancia mínima de 200 mm.
• Conexión a tierra del blindaje: Conecte el blindaje del cable al terminal de tierra funcional (FG) solo en el extremo de la CPU del PLC. Deje el lado del sensor/actuador sin conexión a tierra para evitar corrientes de bucle de tierra circulantes.
• Entrada de modo de corriente: Configure los interruptores DIP de selección de entrada en la parte posterior de la tarjeta de opciones antes de montarla en la ranura de la CPU (seleccione ON para el modo de 0-20 mA, OFF para el modo de 0-10 VCC).

Preguntas frecuentes

• ¿Se permite el intercambio en caliente de la tarjeta CP1W-MAB221 mientras el PLC está encendido?

  No. Insertar o quitar la tarjeta de opciones mientras la unidad de CPU está energizada causará daños de hardware a la interfaz del backplane y fallará el procesador principal.

• ¿Qué rangos de señal son compatibles con los canales analógicos?

  Las entradas y salidas admiten rangos de voltaje de 0-10 VCC o rangos de corriente de 0-20 mA configurables por canal mediante interruptores DIP de hardware y registros de memoria de configuración del sistema.

• ¿La tarjeta de opciones requiere una fuente de alimentación auxiliar externa de 24 VCC?

  No. La energía operativa para el circuito de conversión A/D y D/A se extrae directamente de la fuente de bus interno de 5 VCC de la CPU host.

• ¿Cuál es la resolución de conversión del módulo CP1W-MAB221?

  La resolución digital es de 1/1200 a escala completa, lo que produce un valor digital entero mapeado que va de 0 a 1200 (0000 a 04B0 Hex) en las palabras de memoria de la CPU.

• ¿Cómo se direccionan las palabras de entrada y salida en el programa del PLC?

  La CPU asigna direcciones de memoria CIO fijas específicas según el índice de la ranura (Ranura 1 o Ranura 2) donde la tarjeta de opciones está instalada en el panel frontal de la CPU.

• ¿Qué tamaños de conductor de cableado son compatibles con el bloque de terminales enchufable?

  El bloque de terminales acepta cables sólidos o trenzados con áreas de sección transversal de 0,08 mm2 a 1,25 mm2 (AWG 28 a AWG 16) equipados con punteras.

• ¿Cuál es la clasificación de aislamiento entre los canales analógicos?

  Los canales comparten una referencia de tierra común; no hay aislamiento galvánico de canal a canal, pero existe un aislamiento galvánico estándar entre las señales analógicas y la lógica digital de la CPU.

• ¿Cómo afecta el tiempo de ciclo a la frecuencia de actualización analógica?

  El tiempo de conversión analógica depende del rendimiento del ciclo de escaneo del PLC, con una tasa de conversión base mínima de 6,0 ms en total para todos los canales activos combinados.
