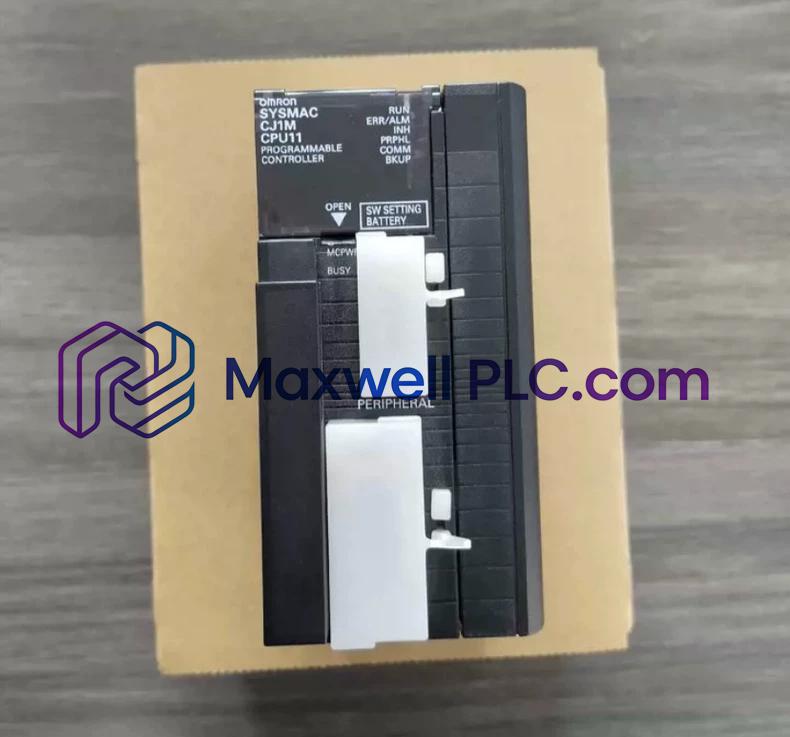

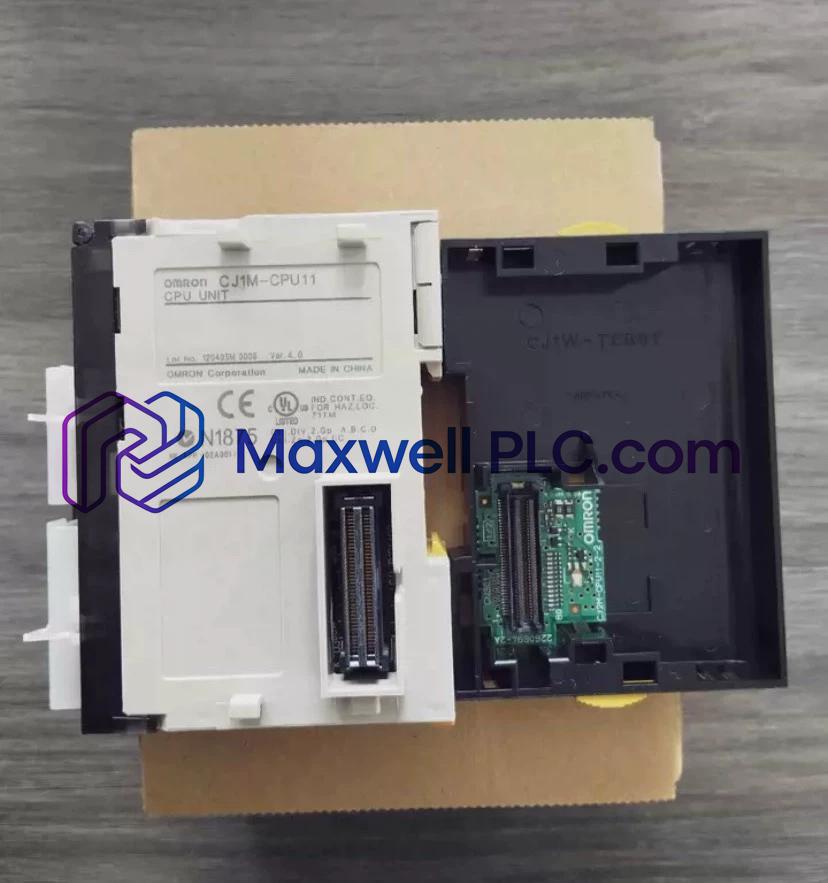

Configurada para la ejecución de lógica y el procesamiento centralizado del sistema en los ensamblajes de backplane de la Serie CJ, la Unidad de CPU Omron CJ1M-CPU11 (CJ1M-CPU11) proporciona ejecución física/eléctrica directa.

Variante de Modelo y Estructura del Sistema

• Controlador Base: Unidad central de procesamiento CJ1M-CPU11 que opera sin racks de expansión.
• Capacidad de E/S: Admite hasta 160 puntos de E/S locales a través de un máximo de 10 unidades montables en el rack de la CPU.
• Arquitectura de Memoria: Memoria de programa integrada de 5K pasos junto con un bloque de Memoria de Datos (DM) dedicado de 32K palabras. No se proporciona capacidad de Memoria de Datos de Expansión (EM) en esta revisión de hardware.

Especificaciones de Rendimiento

Comunicación y Ejecución Determinista del Backplane

La arquitectura interna se basa en licencias de velocidad de comunicación de bus de backplane optimizadas para mantener el procesamiento síncrono de la señal a través de las unidades de E/S conectadas. Los módulos digitales y analógicos de alta densidad que se interconectan a través del backplane local aprovechan mecanismos DMA dedicados, eliminando la sobrecarga de tiempo de escaneo durante transferencias de datos pesadas. La compatibilidad con flash de firmware garantiza una ejecución de instrucciones uniforme y una predictibilidad del tiempo durante rutinas de control secuenciales de alta velocidad.

Contenido del Paquete

• 1 x Unidad de Procesamiento Central Omron CJ1M-CPU11
• 1 x Tapa Final (se requiere CJ1W-TER01 para la terminación del bus del backplane)

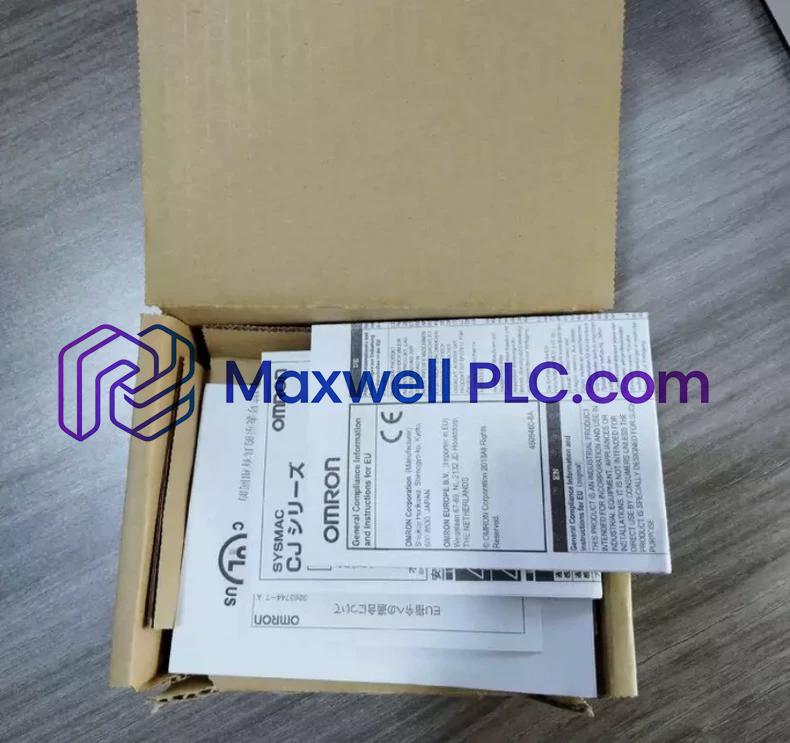

• 1 x Hoja de instrucciones y juego de tapas de terminales

Instalación Física y Especificaciones de Cableado

• Ensamblaje del Backplane: Monte la unidad de CPU directamente en el riel DIN o panel del backplane como el componente más a la izquierda adyacente a la unidad de fuente de alimentación.
• Terminación del Bus: Asegure siempre la tapa final del lado derecho en la última unidad de E/S del rack para garantizar una terminación adecuada de la reflexión de la señal en el bus interno.
• Requisitos de Conexión a Tierra: Conecte un cable de tierra de protección dedicado (resistencia de conexión a tierra de 100 ohmios o menos) al terminal de la unidad de fuente de alimentación del sistema para mitigar la interferencia de ruido de modo común.
• Gestión Térmica: Mantenga una separación mínima de 20 mm por encima y por debajo de la CPU y los módulos adyacentes para facilitar el enfriamiento por convección natural a través de los componentes internos.

Preguntas y Respuestas Técnicas

• ¿Cuál es la velocidad básica de procesamiento de instrucciones para esta unidad central de procesamiento?

  La velocidad de ejecución para instrucciones básicas de lógica de escalera (como una instrucción LD estándar) es de 0.1 us por instrucción en bucles de ejecución de hardware internos.

• ¿La unidad admite racks de expansión para configuraciones de E/S extendidas?

  No, este modelo de CPU no admite racks de expansión. El límite máximo del sistema es estrictamente de 160 puntos de E/S locales en 10 unidades montadas en el rack principal de la CPU.

• ¿Está disponible la Memoria de Datos de Expansión (EM) en este modelo de procesamiento específico?

  Esta unidad cuenta solo con 32K palabras de Memoria de Datos (DM) estándar. No contiene bancos de memoria EM integrados o expandibles.

• ¿Cuánta corriente consume el controlador del bus interno de 5 VCC?

  El hardware consume una carga de corriente continua de 0.58 A de la fuente de alimentación del backplane interno de 5 VCC durante los estados operativos estándar.

• ¿Se admite el intercambio en caliente al reemplazar unidades de E/S locales conectadas en el rack?

  No, la extracción o inserción de módulos de E/S conectados mientras la fuente de alimentación del backplane está energizada puede interrumpir la comunicación interna del bus y causar daños a los componentes.

• ¿Qué sucede si se omite la tapa final del módulo más a la derecha?

  El circuito del bus del backplane permanece abierto, impidiendo el encuadre lógico válido y provocando un error de bus del sistema que detiene la ejecución de la CPU.

• ¿Se puede actualizar el firmware interno a través de conexiones de programación de campo?

  Las operaciones de firmware dependen de la compatibilidad del controlador flash de hardware, lo que requiere herramientas de programación oficiales de Omron y protocolos de transferencia estándar de CX-Programmer.

• ¿Qué precauciones de conexión a tierra deben observarse durante la instalación del hardware?

  El terminal de tierra de protección debe conectarse a tierra de forma independiente utilizando un cable de gran calibre para evitar que el ruido de alta frecuencia induzca fallas en la memoria de la CPU.
