Unidad de E/S analógica Omron NX-DA3205, serie NX

Unidad de E/S analógica Omron NX-DA3205, serie NX

Unidad de E/S analógica serie NX de Omron, NX-DA3205

Unidad de E/S analógica serie NX Omron NX-DA3205

Configurada para la salida de señal de corriente de alta velocidad en arquitecturas de bus de E/S NX, la unidad de E/S analógica Omron NX-DA3205 (NX-DA3205) proporciona una ejecución física/eléctrica directa. Funciona con una rápida tasa de conversión de 0.04 ms por unidad a través de 4 canales de salida analógica dedicados. Mediante el uso de conexiones de terminales Push-in Plus, el módulo procesa señales de salida lineal de 4 a 20 mA de forma sincrónica para garantizar una temporización de control determinista sin necesidad de entradas analógicas ni circuitos especializados de detección de temperatura.

Desglose del número de pieza

• NX: Designación de la serie de productos para el plano posterior del sistema de E/S modular de Omron.

• DA: Clasificación de la unidad de salida analógica.

• 3: Capacidad de 4 canales por interfaz de módulo.

• 2: Nivel de rendimiento de alta resolución 1/12000 (representación de 15 bits).

• 05: Perfil de rango de corriente lineal (salida en rango de 4 a 20 mA).

Parámetros del hardware

Rendimiento determinista del bus

El módulo aprovecha el procesamiento de señales sincrónico a través del bus de E/S NX para eliminar el jitter durante las actualizaciones de la señal de salida. Al combinar la velocidad de comunicación del bus de plano posterior de alta velocidad con un tiempo de actualización de 0.04 ms por unidad, los bucles de salida permanecen totalmente sincronizados con los ciclos de control maestro de EtherCAT. La propagación de señal entre canales evita la desviación de tiempo, lo que hace que la unidad sea adecuada para aplicaciones de múltiples ejes o de retroalimentación de servo-movimiento preciso. El firmware integrado mantiene la integridad de la salida y la ejecución de estado determinista durante los ciclos de refresco del plano posterior.

Contenido del paquete y pedidos

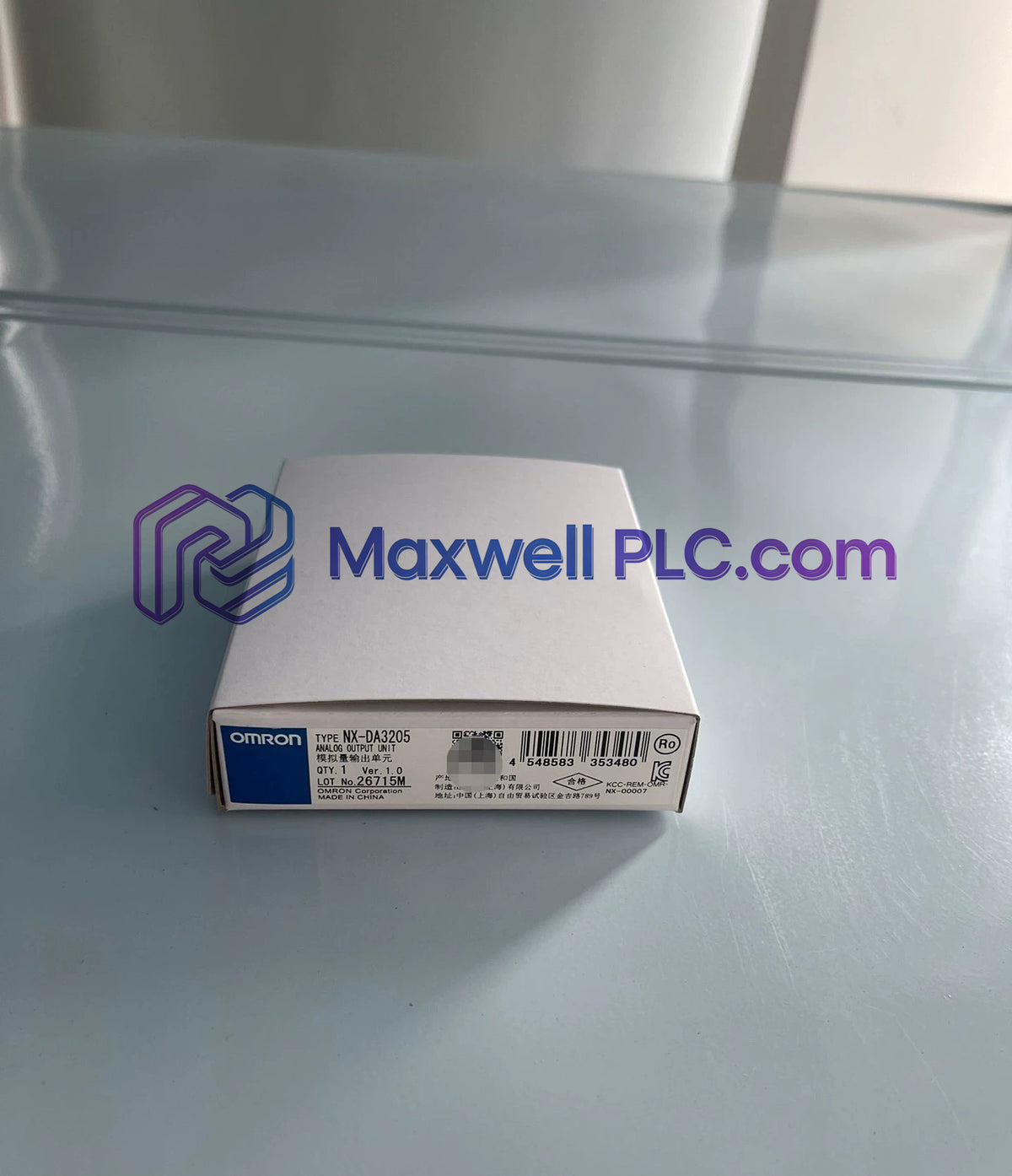

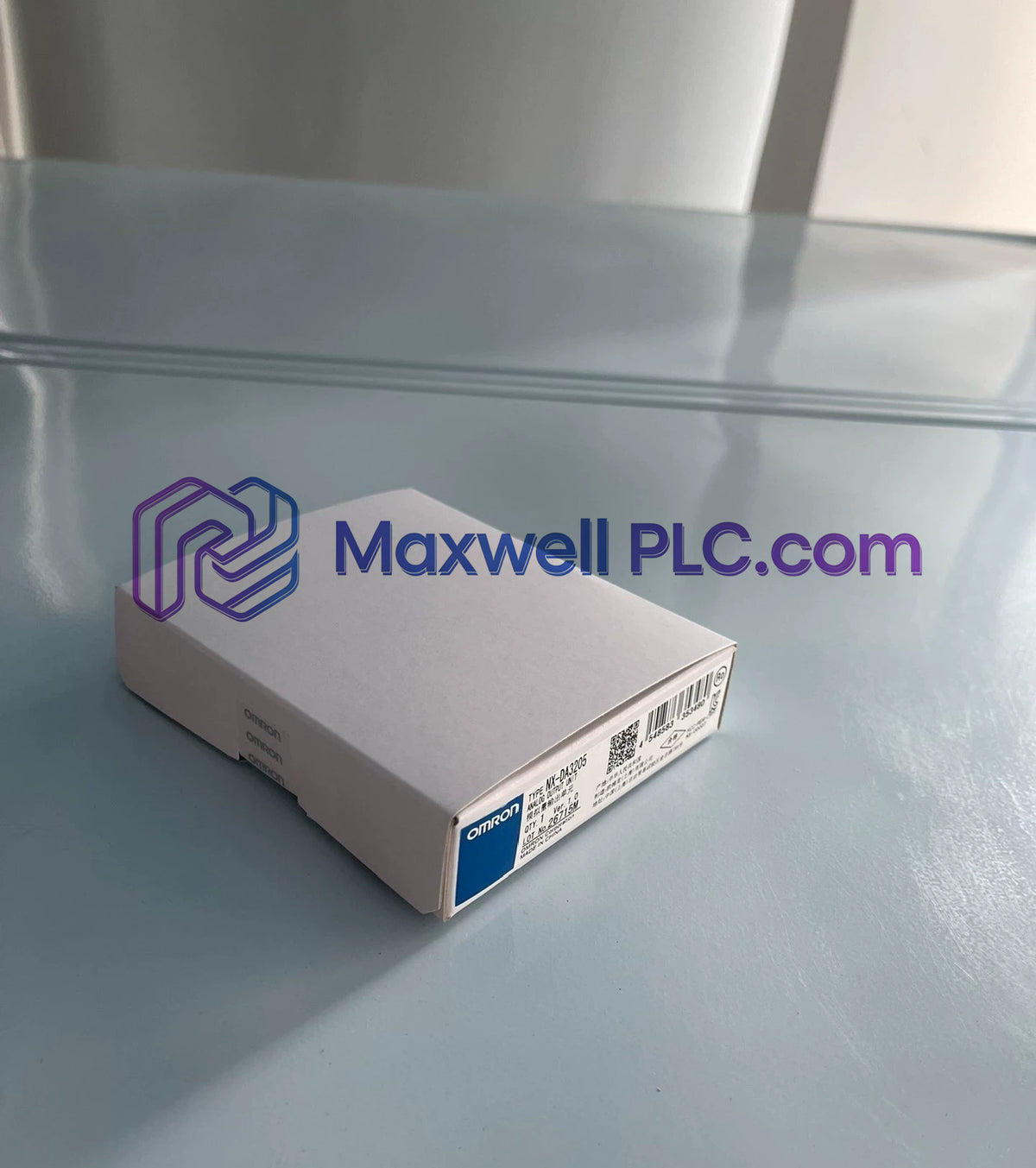

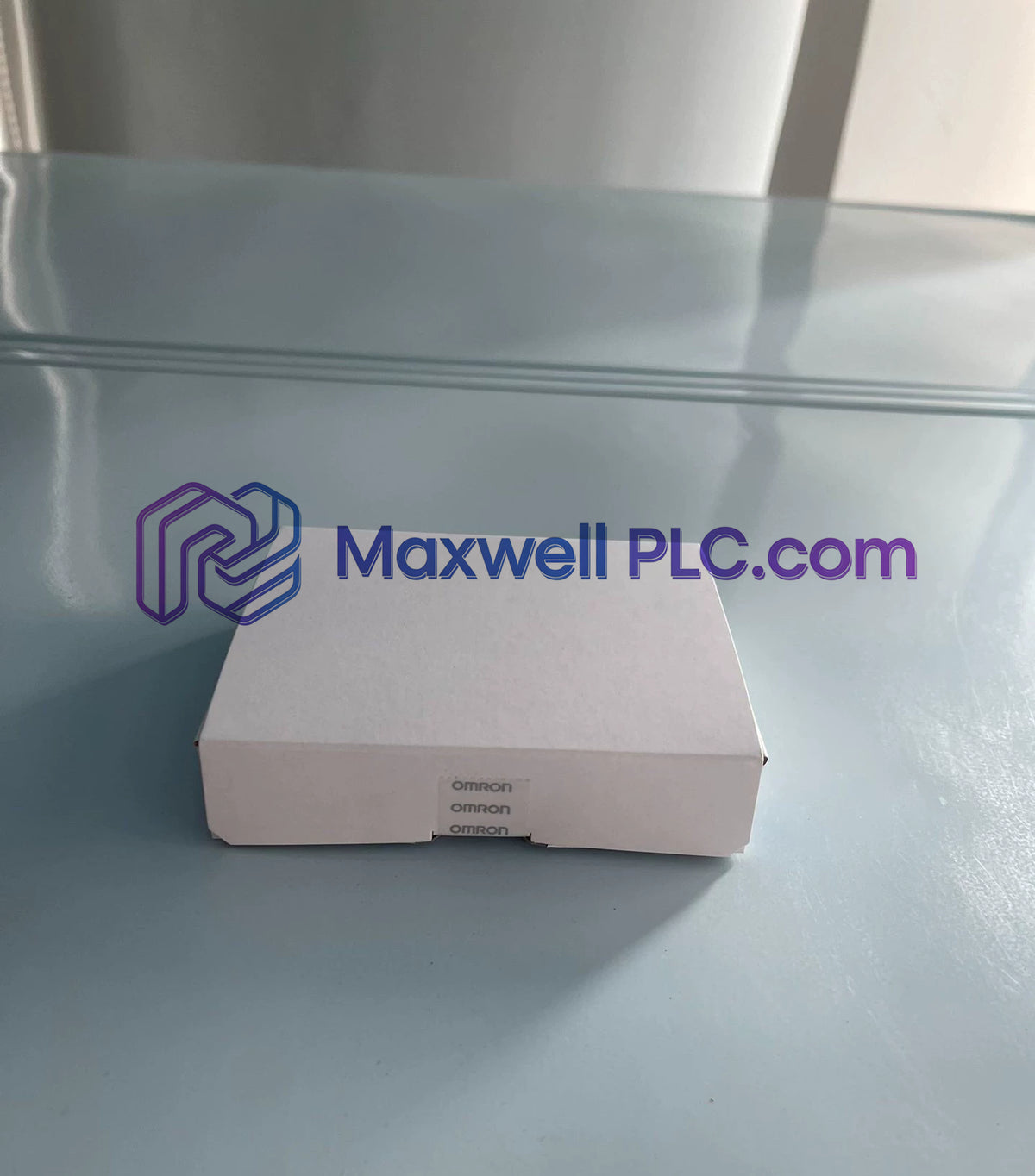

• 1 x Unidad de salida analógica Omron NX-DA3205

• 1 x Bloque de terminales Push-in Plus (16 pines integrados)

• 1 x Hoja de instalación de hardware estándar

Montaje mecánico y configuración de cableado

• Montaje en riel DIN: Encaje la muesca superior trasera del módulo en un riel DIN estándar de 35 mm, luego presione firmemente hasta que la palanca de bloqueo encaje en su lugar.

• Terminación de cable Push-in: Pele los cables sólidos o trenzados con férula a 10 mm. Insértelos directamente en los orificios de los terminales Push-in sin necesidad de herramientas.

• Extracción de cables: Presione el botón de liberación usando un destornillador de punta plana mientras tira del cable hacia afuera en línea recta.

• Blindaje y conexión a tierra: Conecte a tierra el cable de blindaje en el terminal de tierra de la configuración del bus NX para evitar interferencias electromagnéticas en el bucle de 4-20 mA.

• Separación de cables: Encamine los cables de señal de salida lejos de las líneas de alimentación de alto voltaje y los cables de accionamiento del motor en un conducto separado.

Preguntas frecuentes

• ¿Se puede sustituir la unidad NX-DA3205 en caliente durante la operación activa del bus?

  No. Debe apagar la fuente de alimentación de la unidad de CPU, la unidad de expansión y el bus de E/S NX antes de instalar o retirar el módulo para evitar daños eléctricos.

• ¿Qué sucede con las salidas de 4 a 20 mA si falla la comunicación del plano posterior?

  Las salidas pasan a un estado de seguridad preconfigurado (ya sea manteniendo el último valor o cayendo a 0 mA / límite inferior) de acuerdo con los ajustes de configuración de la CPU.

• ¿Requiere el módulo una fuente de alimentación externa para la corriente del bucle?

  Los circuitos internos funcionan con la alimentación del bus NX, pero debe conectarse alimentación externa de 24 V CC a los terminales de alimentación de E/S para accionar los bucles de salida de 4 a 20 mA.

• ¿Cuál es el tiempo total de conversión cuando los 4 canales están habilitados?

  El tiempo de conversión sigue siendo 0.04 ms por unidad debido al muestreo interno simultáneo y a la ejecución de refresco sincrónico entre canales.

• ¿Qué calibres de cable encajan en el bloque de terminales Push-in Plus?

  El bloque de terminales acepta cables sólidos o trenzados con férulas que van de 0.25 mm2 a 1.5 mm2 (AWG 24 a 16).

• ¿Puede esta unidad manejar señales de salida de voltaje como de 0 a 10 V CC?

  No. La NX-DA3205 está estrictamente cableada para señales de corriente lineal en el rango de 4 a 20 mA y no puede generar salidas de voltaje.

• ¿Cómo beneficia el procesamiento de E/S sincrónico al sistema de control?

  Sincroniza las actualizaciones de salida analógica directamente con el tiempo de ciclo de EtherCAT, eliminando la variación de tiempo entre el controlador y los dispositivos finales.

• ¿Proporciona la NX-DA3205 aislamiento entre canales?

  No. Existe aislamiento entre el bus NX y las señales de E/S, pero los canales individuales comparten una referencia de tierra común internamente.
