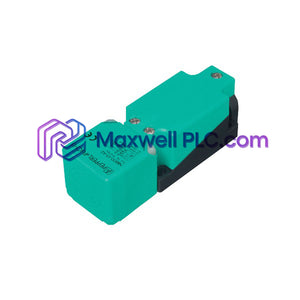

El Pepperl+Fuchs 015609 NJ15+U1Y+A2-T-Y15609, también catalogado como el sensor inductivo NJ15+U1Y+A2-T, opera como un componente de hardware dedicado para la detección sin contacto de objetos metálicos y la detección de posición dentro de sistemas automatizados de manejo de materiales.

Desglose del código de pedido y nomenclatura

• 015609: Código numérico único de artículo de pedido de Pepperl+Fuchs.
• NJ: Familia de tecnología de sensores inductivos de proximidad de alto rendimiento.
• 15: Umbral de distancia nominal de operación de 15 mm.
• +U1Y: Carcasa rectangular Varikont con compartimento de conexión de terminales.
• +A2: Lógica de salida de CC de 4 hilos con salidas de transistor PNP complementarias (NA + NC).
• -T: Ejecución con rango de temperatura operativa extendido.
• -Y15609: Código de revisión de modificación interna específica del cliente o personalizada.

Especificaciones eléctricas y físicas

Protección de señal e integración de barrera de envolvente

La etapa de salida integrada cuenta con protección contra polaridad inversa y cortocircuitos para evitar errores de cableado en redes de control industrial. La carcasa Varikont mantiene una alta estabilidad de montaje en riel DIN al utilizar adaptadores de montaje, manteniendo intactos los límites de protección contra sobretensiones y conservando bajas latencias de conversión de protocolo al suministrar entradas de conmutación discretas a aisladores de señal de campo y barreras de seguridad intrínseca (Ex i).

Entregables del conjunto

• 1 x Conjunto de sensor inductivo Pepperl+Fuchs 015609 (NJ15+U1Y+A2-T-Y15609)
• 1 x Placa base de caja de terminales Varikont
• 1 x Folleto de instrucciones técnicas

Montaje mecánico y cableado de campo

Posicionamiento del cabezal de detección

Asegure la carcasa rectangular Varikont al bastidor de la máquina utilizando tornillos de montaje estándar. Asegúrese de que el objeto metálico objetivo permanezca dentro de la ventana de distancia de operación segura de 0 a 12.15 mm.

Conexión de terminales de prensaestopas

Desenrosque la cubierta de la caja de terminales para exponer los terminales de tornillo. Pase el cable de control a través del prensaestopas PG/M20 y cablee la alimentación (+UB, 0V) y las salidas de conmutación PNP duales (NA, NC).

Precauciones para rutas de alta temperatura

Asegúrese de que los cables de campo utilizados en zonas de temperatura extendida tengan una resistencia al calor equivalente para evitar la degradación del aislamiento cerca de maquinaria de alta temperatura.

Preguntas frecuentes

• ¿Qué denota el sufijo "-T" en el número de modelo?

  El sufijo "-T" indica una clasificación de temperatura extendida que permite la funcionalidad operativa hasta 100 °C.

• ¿Cómo operan las salidas PNP complementarias (función A2)?

  El sensor proporciona dos salidas PNP simultáneas: una salida de conmutación normalmente abierta (NA) y una normalmente cerrada (NC).

• ¿Se puede ajustar la orientación de la superficie de detección inductiva?

  El cabezal del sensor Varikont se puede desatornillar y girar en 5 direcciones distintas con respecto al bloque base de terminales.

• ¿Qué rango de voltaje de suministro alimenta la electrónica interna del sensor?

  El sensor opera en un rango estándar de suministro filtrado de 10 a 30 V CC con menos del 10% de rizado.

• ¿Qué material objetivo está calibrado para la distancia de detección nominal de 15 mm?

  La distancia de detección nominal de 15 mm se basa en un objetivo estándar de acero dulce (FE 360) que mide 45 mm x 45 mm x 1 mm.

• ¿Cómo se debe manejar el blindaje del cable para evitar interferencias de ruido eléctrico?

  Conecte el blindaje del cable a la barra colectora de tierra central del gabinete para suprimir la EMI de alta frecuencia en entornos industriales.

• ¿El circuito de salida incorpora protección contra sobrecarga?

  Ambas salidas de transistor PNP cuentan con protección integrada contra cortocircuitos y sobrecarga térmica para evitar el desgaste del controlador.

• ¿Qué nivel de protección contra ingresos alcanza la carcasa de terminales Varikont?

  Cuando se ensambla correctamente con un prensaestopas y una cubierta de carcasa apretados, la unidad cumple con una clasificación de protección contra ingresos IP68.
