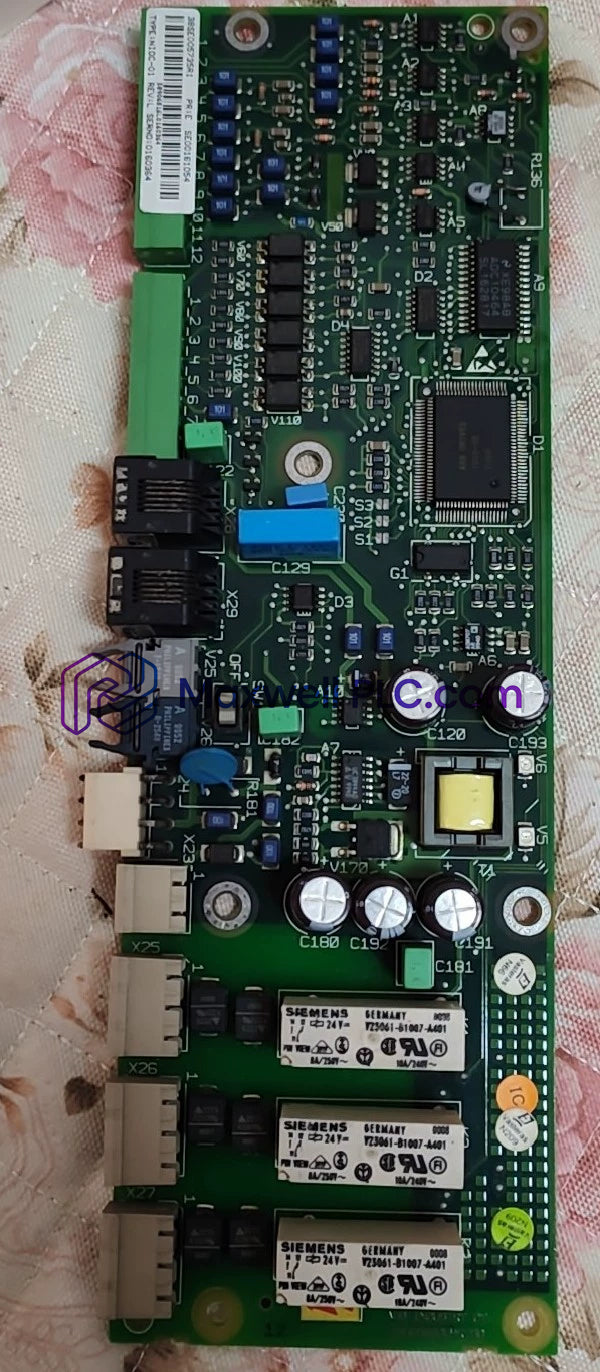

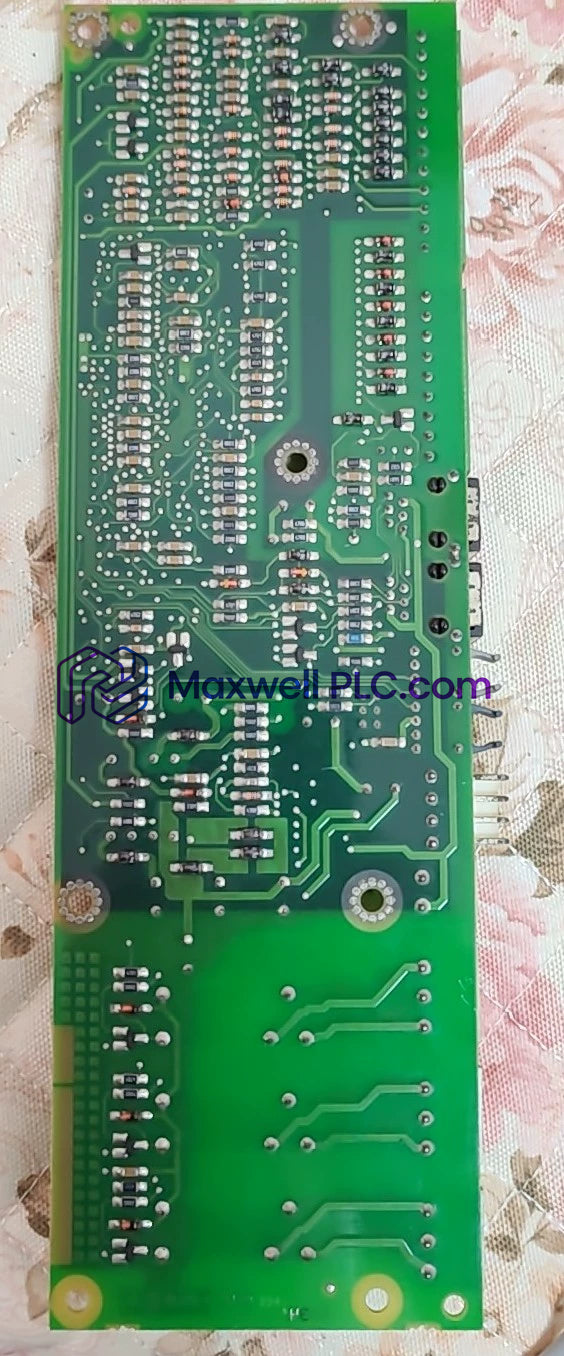

La ABB NIOC-01 3BSE005735R1, también catalogada como la tarjeta base de E/S NIOC-01, funciona como un componente de hardware dedicado para la expansión de la interfaz de señal estándar dentro de las plataformas de control de unidades ABB ACS 600.

Identificación del modelo

La NIOC-01 es un conjunto de placa de PC de la serie ABB ACS 600 identificado como un kit de E/S estándar. Proporciona la estructura de interfaz física para conectar señales de control externas al sistema de control de la unidad. La placa está asociada con las referencias de repuesto 3BSE005735R1 y 58906816.

Especificaciones de hardware

Características de la interfaz de control de la unidad ABB

La NIOC-01 está diseñada como una tarjeta de interfaz dentro de la arquitectura de la unidad ABB ACS 600. Admite la conexión entre el cableado de campo externo y el controlador de unidad interno a través de circuitos de E/S dedicados.

La tarjeta funciona como parte de la capa de hardware de control de la unidad, lo que permite el enrutamiento de señales digitales y de control de acuerdo con la configuración de ACS 600. La conexión a tierra de la señal, el blindaje y la separación de cables deben seguir los requisitos de instalación de ABB para entornos de unidades.

Información de pedidos

• 1 x Tarjeta base de E/S ABB NIOC-01
• 1 x Referencia de repuesto compatible: 3BSE005735R1 / 58906816
• Los accesorios, los medios de firmware, los manuales y el hardware de montaje no están incluidos a menos que se especifique en la descripción del equipo.

Directrices de instalación en campo

Instalación mecánica

• Instale la tarjeta solo en la posición de montaje de control de la unidad ACS 600 designada.
• Confirme la alineación del conector antes de la inserción para evitar daños en la PCB.
• Evite la tensión mecánica en la tarjeta de circuito durante el montaje.

Conexión eléctrica

• Desconecte la alimentación de la unidad antes de acceder a las tarjetas de control internas.
• Verifique las condiciones de suministro de control de 24 VCC antes de la conexión.
• Separe el cableado de control de los cables del motor de alta potencia para reducir la interferencia eléctrica.
• Conecte los blindajes de los cables de acuerdo con la disposición de conexión a tierra de la unidad.

Consideraciones de mantenimiento

• Inspeccione los conectores en busca de oxidación, contaminación o holgura mecánica.
• Utilice protección antiestática al manipular el conjunto de PCB.
• Confirme la configuración de los parámetros después de reemplazar la tarjeta de E/S.

Preguntas frecuentes

• ¿Para qué sistema está diseñada la ABB NIOC-01?

  La NIOC-01 es una tarjeta base de E/S diseñada para sistemas de control de unidades ABB ACS 600 y aplicaciones de interfaz de E/S estándar.

• ¿La NIOC-01 funciona como un controlador independiente?

  No. La tarjeta funciona como un componente de interfaz y requiere instalación dentro de una estructura de control de unidad ACS 600 compatible.

• ¿Cuál es el requisito de voltaje de alimentación?

  La tarjeta recibe energía de control del sistema de unidad ACS 600. La especificación proporcionada identifica una interfaz de control de 24 VCC.

• ¿Se admite el intercambio en caliente para la NIOC-01?

  No se especifica el intercambio en caliente. Se debe cortar la energía antes de reemplazar o instalar la tarjeta.

• ¿Qué precauciones se requieren al manipular la PCB?

  Utilice protección ESD, evite tocar las pistas conductoras y guarde la tarjeta en un embalaje antiestático adecuado.

• ¿Se puede instalar la NIOC-01 en otras series de unidades ABB?

  La compatibilidad está limitada a los sistemas diseñados para la interfaz NIOC-01. Verifique la compatibilidad del hardware antes de la instalación.

• ¿Qué afecta el rendimiento de la señal en esta tarjeta?

  La conexión a tierra incorrecta, el enrutamiento de cables cerca de conductores de potencia y las malas prácticas de blindaje pueden afectar la integridad de la señal.

• ¿La NIOC-01 requiere configuración de firmware?

  No se especifican los detalles del firmware para esta tarjeta. Se deben verificar los ajustes de los parámetros de la unidad después del reemplazo.
