Descripción general del producto

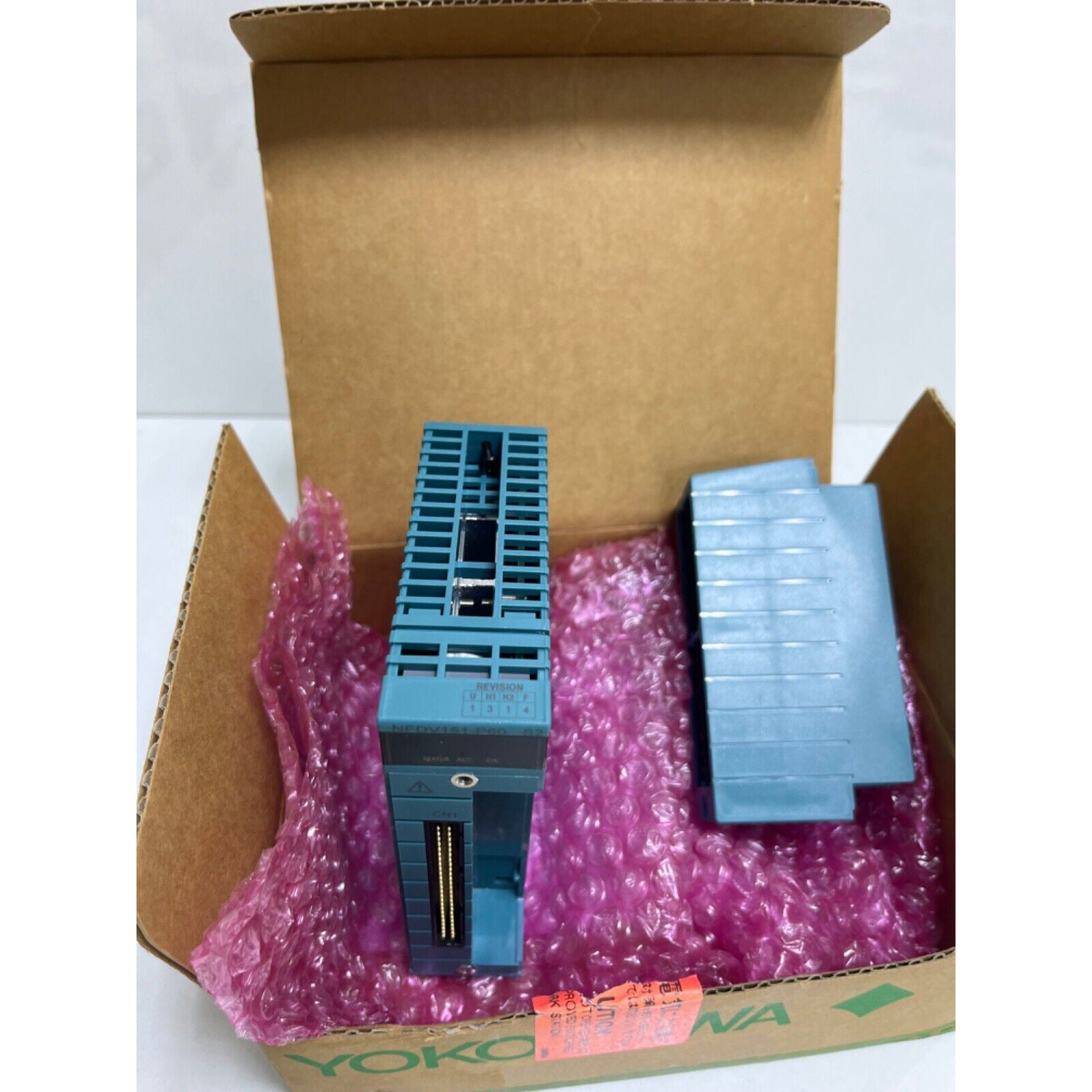

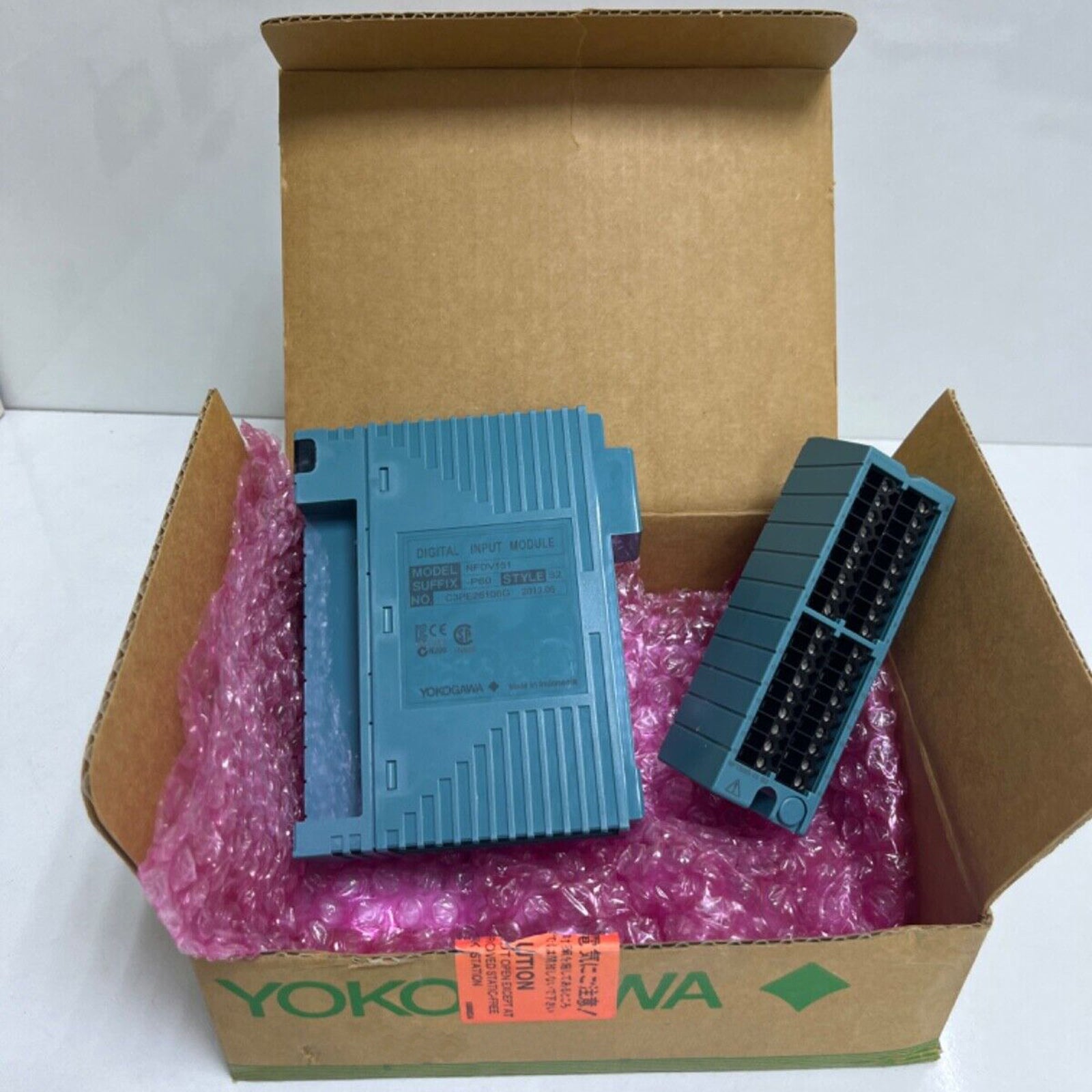

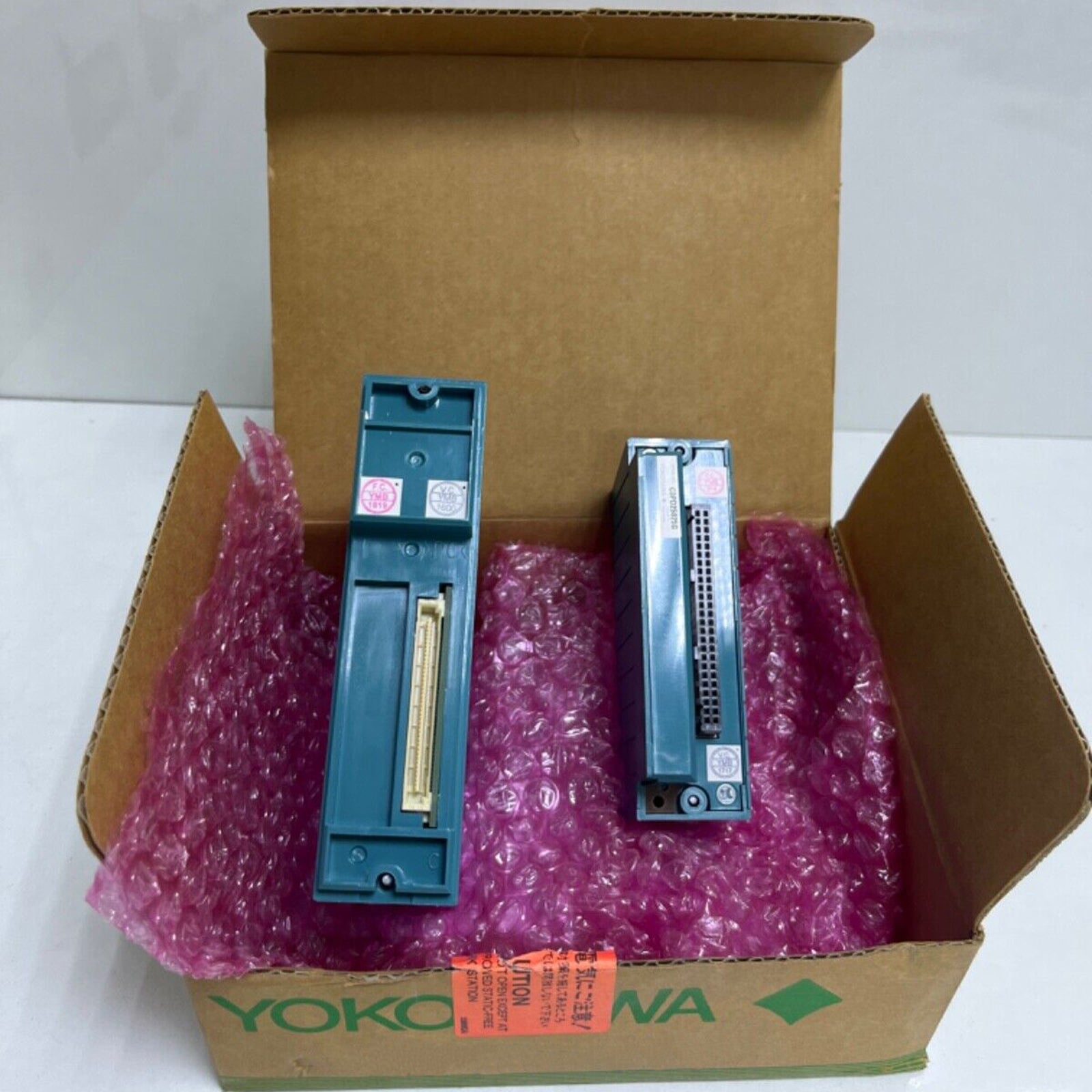

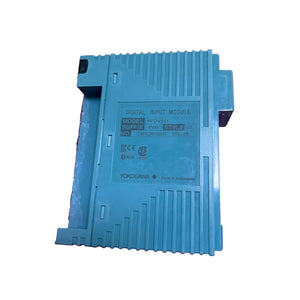

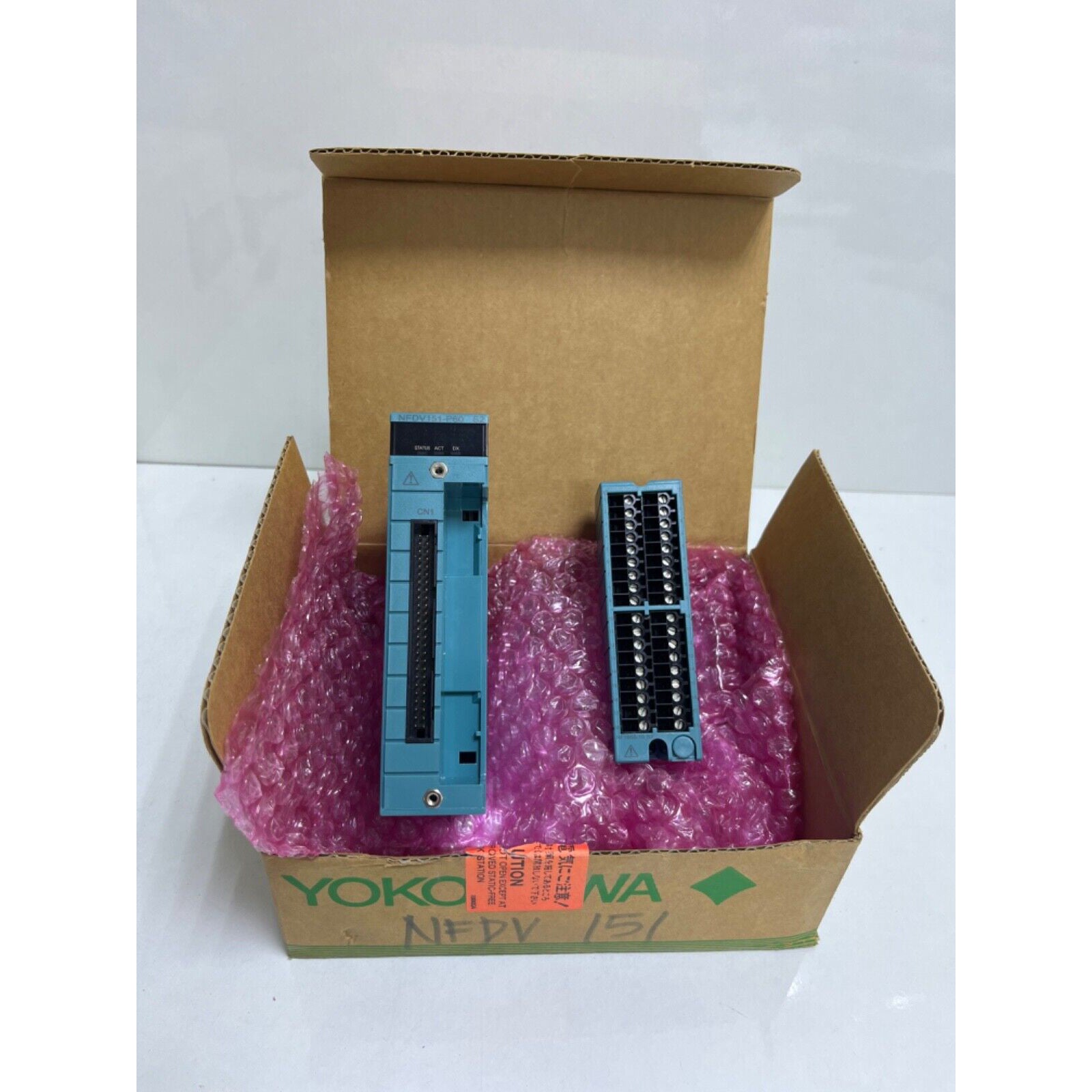

El NFDV151-P60 es una interfaz de señal discreta de alta densidad diseñada para los controladores autónomos STARDOM de Yokogawa. Este módulo de entrada digital de 32 canales está diseñado para capturar estados binarios de dispositivos de campo, como interruptores de límite, botones pulsadores y sensores de proximidad, con extrema precisión. Al proporcionar un punto de conexión robusto entre el proceso físico y la lógica de control, el NFDV151-P60 garantiza que los cambios de estado se comuniquen instantáneamente. El módulo está construido para la resiliencia, con aislamiento galvánico de alto voltaje para proteger el backplane del sistema de perturbaciones eléctricas del lado del campo, lo que lo convierte en una opción confiable para arquitecturas de automatización complejas.

Diseño funcional y parámetros de hardware

• Capacidad de entrada: 32 canales discretos

• Voltaje nominal: 24 V CC

• Umbral lógico operativo: ENCENDIDO de 18 a 26.4 V CC; APAGADO a 5.0 V CC o menos

• Corriente de canal: Aproximadamente 4.1 mA por punto (a voltaje nominal)

• Aislamiento dieléctrico: 2000 V CA (señal a sistema); 500 V CA (entre comunes)

• Disposición común: 16 canales por común (lado negativo)

• Compatibilidad de circuitos: Admite configuraciones Sinking y Sourcing

• Masa física: 0.32 kg

• Dimensiones: 40 mm x 130 mm x 128 mm (huella de módulo estándar)

Implementación industrial y utilidad de campo

Esta unidad de entrada digital está diseñada específicamente para entornos de alta disponibilidad donde la densidad de entrada y la seguridad son primordiales. Se utiliza eficazmente en:

• Monitoreo del estado de parada de emergencia e interbloqueo de seguridad en líneas de fabricación.

• Gestión de retroalimentación discreta de actuadores de válvulas en instalaciones de tratamiento de agua.

• Integración de señales de estado de centros de control de motores en plantas de generación de energía.

• Monitoreo distribuido de contactos auxiliares y alarmas en procesos upstream de petróleo y gas.

Preguntas frecuentes

P: ¿El NFDV151-P60 admite dispositivos de campo PNP y NPN?

R: Sí, la versátil circuitería interna del módulo es compatible con tipos de entrada sinking y sourcing, lo que le permite interactuar con una amplia variedad de sensores industriales independientemente de su configuración de cableado.

P: ¿Cómo está estructurado el aislamiento eléctrico dentro de este módulo?

R: La unidad proporciona aislamiento galvánico de 2000 V CA entre las señales de entrada y el bus interno del sistema. Además, ofrece aislamiento de 500 V CA entre los dos grupos de comunes de 16 canales para evitar la interferencia entre canales.

P: ¿Es compatible este módulo con la serie CENTUM de Yokogawa?

R: El NFDV151-P60 está específicamente optimizado para su uso con los controladores autónomos STARDOM FCN y FCJ. Para la compatibilidad con la serie CENTUM, verifique los requisitos específicos de la unidad de nodo o el backplane.

P: ¿Qué sucede si el voltaje de entrada cae a 10 V CC?

R: A 10 V CC, la entrada se encuentra en una zona indeterminada. La lógica garantiza que permanezca en el estado APAGADO a 5.0 V CC o menos y activará de forma fiable el estado ENCENDIDO una vez que alcance al menos 18 V CC.

P: ¿Cuál es el beneficio de la densidad de 32 canales?

R: El alto número de canales permite un ahorro de espacio significativo dentro del armario de control, reduciendo el número de módulos y ranuras de rack necesarios para monitorear procesos discretos a gran escala.
