Descripción general del producto

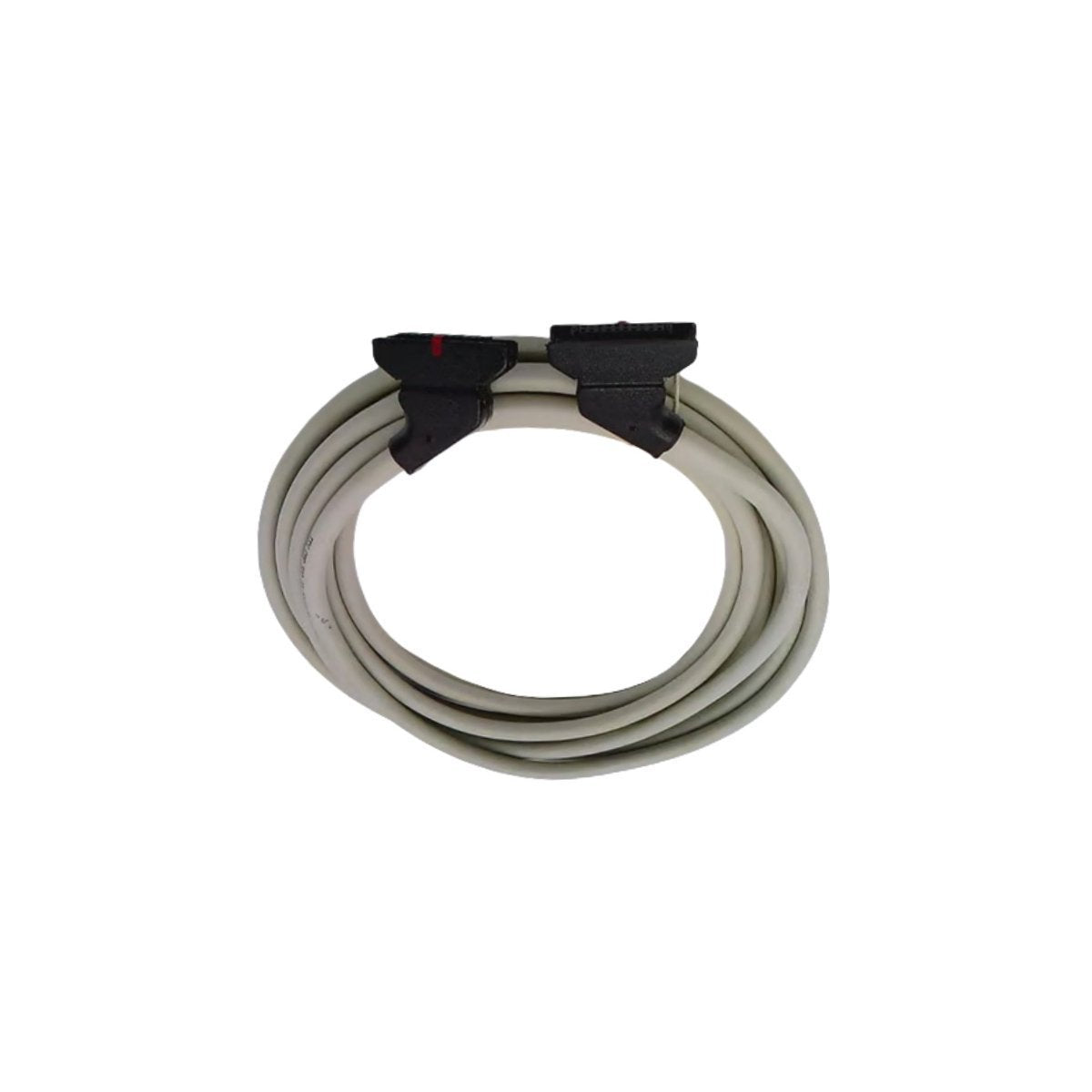

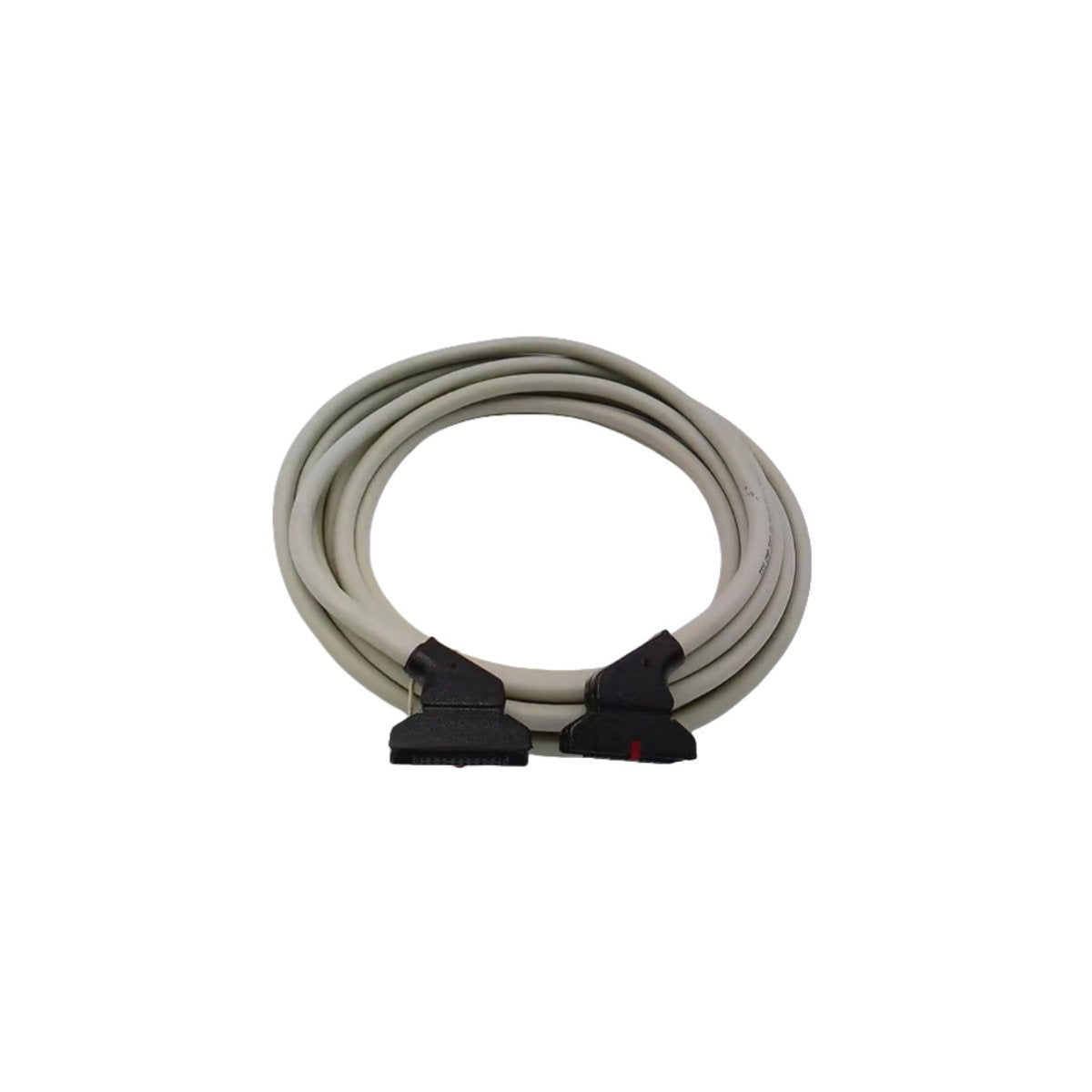

El Schneider Electric TSXCDP503 es un cable de conexión preformado especializado de 5 metros diseñado para optimizar el cableado entre los módulos PLC Modicon Premium y las sub-bases Telefast. Este enlace de alta integridad está diseñado para reemplazar el cableado punto a punto tradicional, reduciendo significativamente el tiempo de instalación y eliminando posibles errores de conexión. Terminado en ambos extremos con conectores HE10 de 20 pines, el cable proporciona una interfaz segura, resistente a las vibraciones para la transmisión de señales digitales y analógicas. Su diseño blindado está específicamente adaptado para mantener la pureza de la señal dentro de entornos industriales electromagnéticamente ruidosos, garantizando la consistencia operativa del rack de automatización.

Infraestructura técnica y datos de hardware

• Longitud del cable: 5 metros (16.4 pies)

• Tipo de conector: 2 conectores moldeados HE10 (20 vías)

• Calibre del cable: AWG 22 (tamaño del conductor) / funda blindada equivalente a 4 AWG

• Tensión nominal: 30 V CC máximo

• Velocidad de transmisión: Optimizada para velocidades de hasta 115.2 kbps

• Resistencia térmica: Rango de funcionamiento de -25°C a +70°C

• Flexibilidad: Radio de curvatura mínimo de 50 mm

• Peso neto: 0.4 kg

• Dimensiones del paquete: 6.5 x 23.5 x 25 cm

• Compatibilidad con sub-base: Diseñado para ABE7H16R20 y interfaces similares

• Origen de fabricación: Francia

• Código del Sistema Armonizado: 8537101190

Implementación industrial y funciones de interconexión

El TSXCDP503 sirve como un accesorio vital para arquitecturas PLC modulares, facilitando la rápida implementación del sistema y la gestión de señales de alta densidad. Las aplicaciones comunes incluyen:

• Expansión del sistema Modicon Premium: Proporciona conectividad directa para módulos especializados como las unidades TSXCFY21 (control de frecuencia), TSXCTY4A/2A (recuento) y TSXCCY1128 (comunicación).

• Optimización del armario de control: Reduce el desorden de cables mediante la utilización de cables planos preformados para conectar las E/S montadas en rack a los terminales de campo montados en carril DIN.

• Integridad de la transmisión de datos: Implementación de señalización RS-485 y digital en entornos donde el blindaje de interferencias es obligatorio para la estabilidad del proceso.

• Ciclos de mantenimiento rápido: Permite la desconexión y el reemplazo rápidos de módulos PLC o sub-bases sin necesidad de volver a cablear terminales individuales, minimizando el tiempo de inactividad del sistema.

• Líneas de montaje automatizadas: Soporte para el intercambio de datos de alta velocidad en sectores de fabricación donde la sincronización constante y la precisión de la señal son críticas para la sincronización de la maquinaria.
