Descripción general del producto

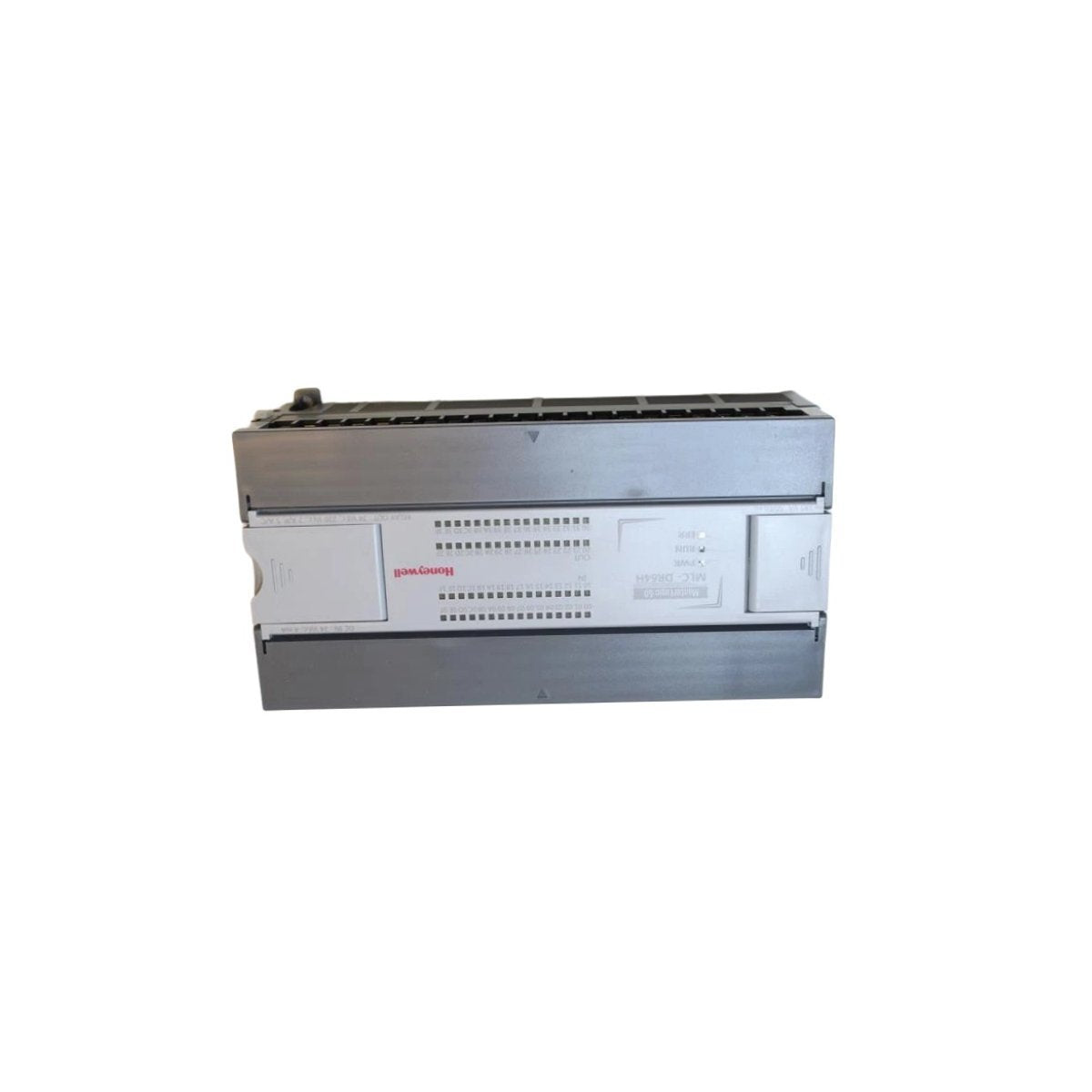

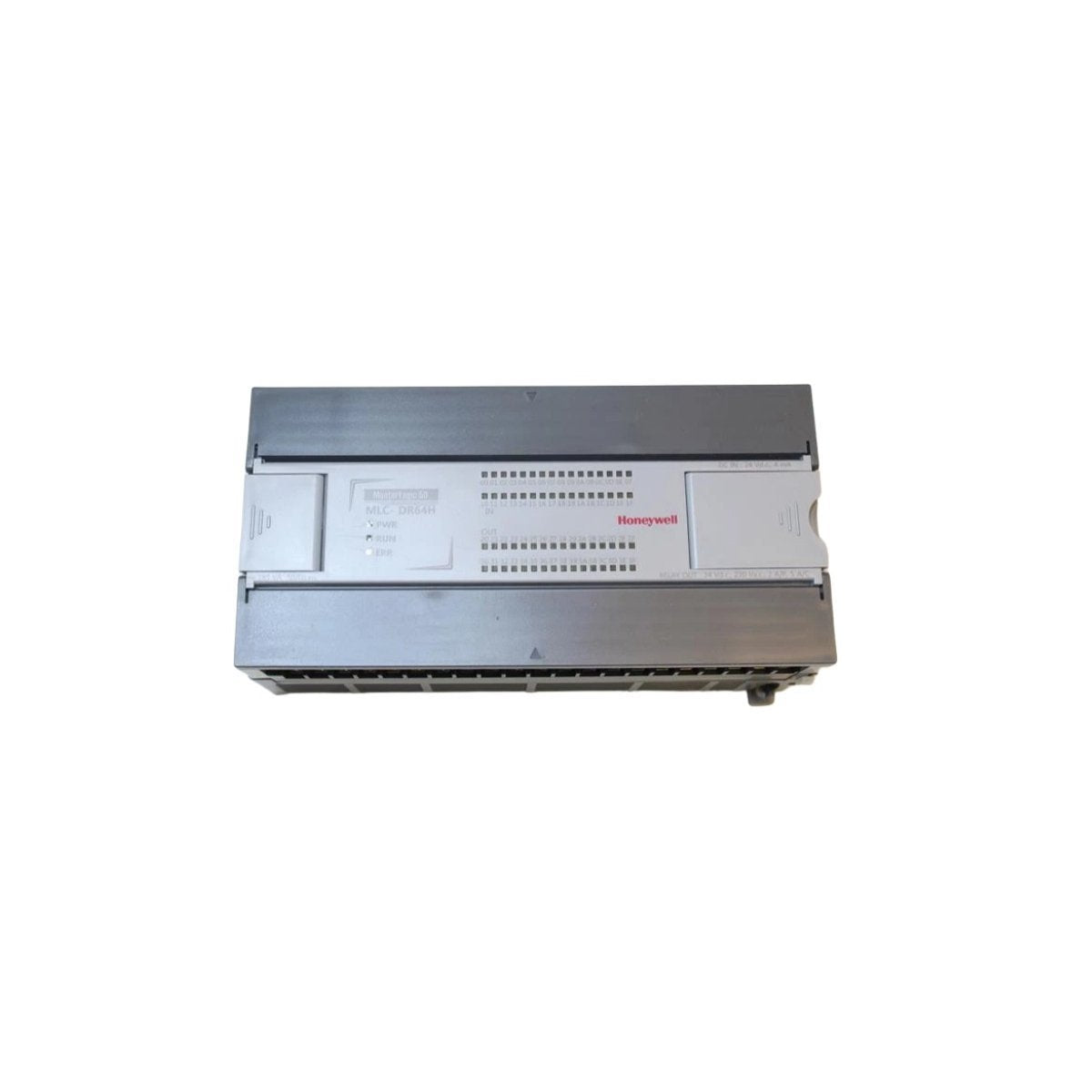

El Honeywell MLC-DN64H/DC es un módulo de control especializado de alta densidad diseñado para la serie MasterLogic PLC. Esta unidad combina de forma única robustas capacidades de salida digital con funciones integradas de gestión de energía, sirviendo como una interfaz principal para controlar dispositivos de campo discretos. Está diseñado con 32 salidas de tipo transistor de sumidero (24V DC), proporcionando conmutación de alta velocidad para actuadores, relés y paneles indicadores en Sistemas de Control Distribuido (DCS) avanzados.

Construido para sobresalir en entornos industriales eléctricamente ruidosos, el MLC-DN64H/DC utiliza aislamiento optoacoplador para proteger la lógica interna de transitorios de voltaje externos. Su núcleo de procesamiento de alta velocidad le permite ejecutar instrucciones básicas a una velocidad determinista de 83 nanosegundos por paso, lo que lo convierte en una opción ideal para procesos de fabricación críticos en el tiempo y secuencias de automatización complejas donde la latencia no es una opción.

Características técnicas clave

• Salidas de hundimiento de alta densidad: Cuenta con 32 puntos de salida digital clasificados en 24V DC, con cada punto capaz de manejar hasta 0.5A, soportando una amplia gama de cargas industriales.

• Arquitectura de energía integrada: Diseñada para operar con un amplio rango de entrada de CA (100–240V AC), regulando la energía interna del sistema mientras gestiona la distribución de CC del lado del campo.

• Ejecución lógica determinista: Optimizado para una respuesta rápida con una velocidad de instrucción base de 83ns, soportando modos de escaneo repetitivos, cíclicos e impulsados por interrupciones.

• Protección avanzada contra sobretensiones: Incorpora protección con diodos Zener en todos los canales de salida para suprimir el retroceso inductivo y los picos de voltaje, garantizando la longevidad de los dispositivos de campo conectados.

• Aislamiento eléctrico: Emplea tecnología de acoplamiento óptico para proporcionar una barrera segura entre los circuitos de 24V CC del lado del campo y el sensible procesador del PLC.

• Diseño térmico eficiente: Mantiene una baja caída de voltaje ($\le 0.4V$) durante el funcionamiento y una corriente de fuga despreciable en estado APAGADO ($\le 0.1mA$), reduciendo la generación de calor dentro del gabinete de control.

• Soporte de programación flexible: Totalmente compatible con los formatos de lógica de escalera y lista de instrucciones, utilizando una biblioteca de más de 700 instrucciones básicas y aplicadas.

Especificaciones técnicas

• Fabricante: HONEYWELL

• Número de modelo: MLC-DN64H/DC

• Función del módulo: Salida digital / Fuente de alimentación integrada

• Canales de salida: 32 puntos (sumidero / transistor)

• Tensión nominal de carga: 24V CC (Rango: 10.2 a 26.4V CC)

• Corriente máxima de carga: 0.5A por punto

• Velocidad de instrucción: 83ns por paso

• Protección contra sobretensiones: Diodo Zener integrado

• Entrada de alimentación: 100–240V CA

• Peso: 0.4kg (Neto) / 1.4kg (Envío)

• Dimensiones: 7 x 14 x 14.5 cm

• Código HS: 8537101190

• País de origen: EE. UU.

Áreas de aplicación industrial

• Fabricación discreta: Control de compuertas de clasificación de alta velocidad, solenoides neumáticos y robots pick-and-place.

• Montaje de automóviles: Gestión de bucles de retroalimentación digital y matrices de actuadores en líneas de producción.

• Agua y aguas residuales: Accionamiento de indicadores de estado y relés de bombas dosificadoras de productos químicos en instalaciones de tratamiento.

• Manipulación de materiales: Coordinación de secuencias de arranque/parada de transportadores de alta frecuencia y señales de interbloqueo de seguridad.
