Descripción general del producto

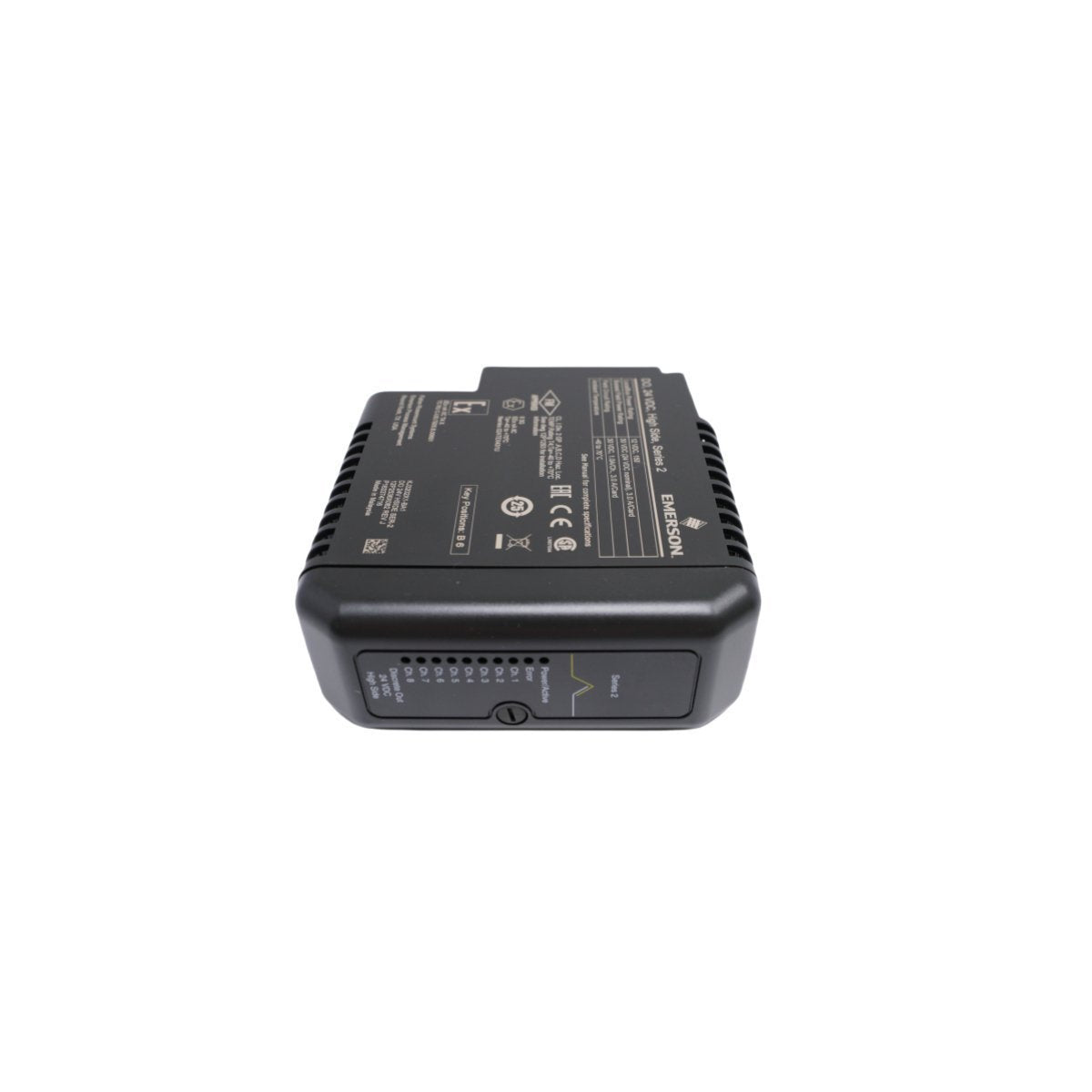

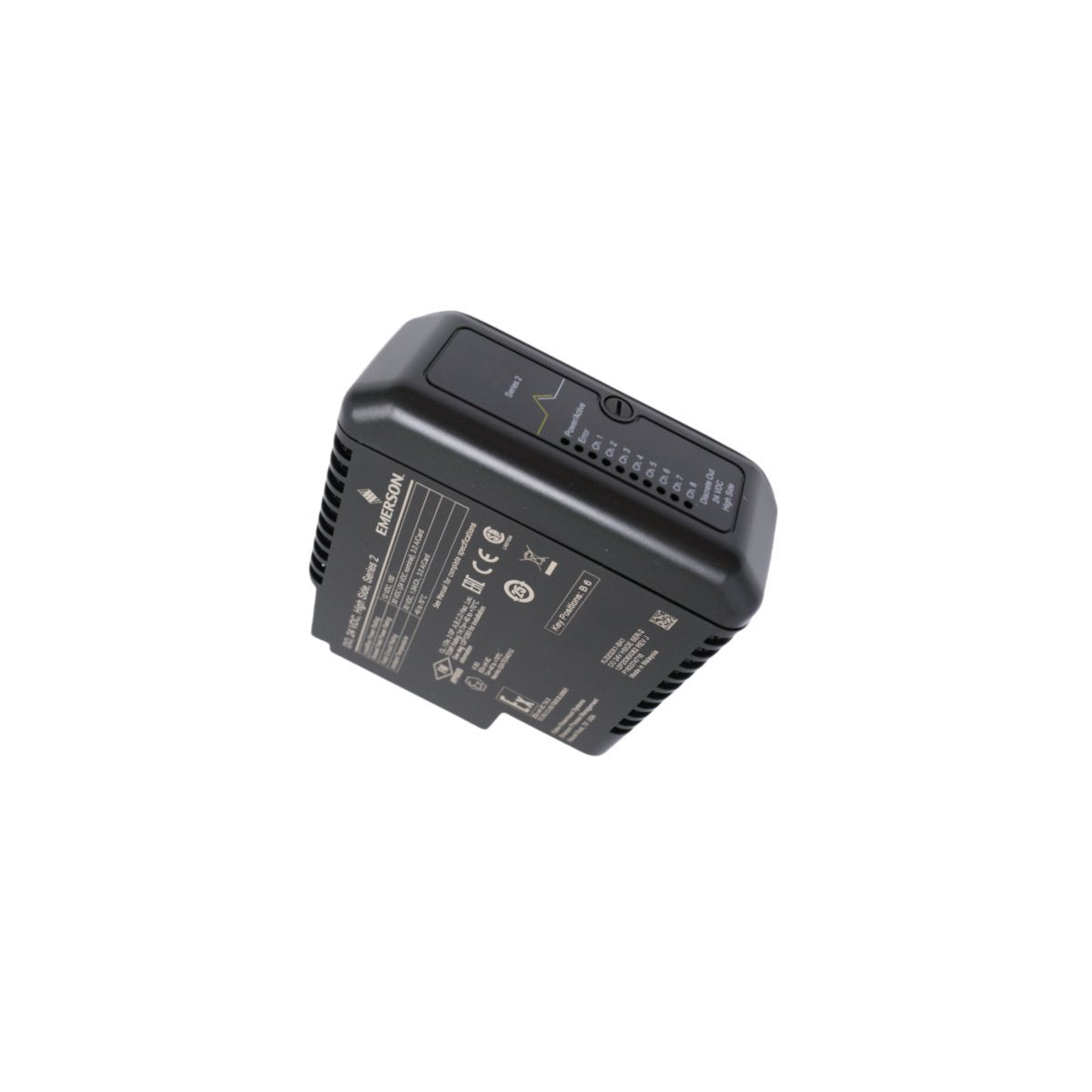

El Emerson KJ3202X1-BA1 (Número de pieza 12P2536X082, Modelo VE4032S1T2B1) es un módulo de salida discreta de alta densidad diseñado específicamente para el subsistema de E/S de la serie M de DeltaV™. Este módulo sirve como una interfaz crítica entre la lógica del Sistema de Control Distribuido (DCS) y los actuadores del lado de campo, proporcionando 8 canales de conmutación de "lado alto" de 24V CC. Está diseñado para accionar varias cargas industriales, incluyendo válvulas solenoides, luces piloto y bobinas de relé, con alta precisión y aislamiento eléctrico.

Diseñado para una fiabilidad de misión crítica, el VE4032S1T2B1 facilita la ejecución en tiempo real de los comandos de control. El módulo está totalmente integrado en el entorno de software DeltaV, lo que permite una configuración perfecta y una gestión integral de los activos. Su arquitectura de conexión en caliente garantiza que el mantenimiento o las actualizaciones de hardware puedan realizarse sin desenergizar el portador del sistema, manteniendo la continuidad del proceso en operaciones industriales 24/7.

Características técnicas y rendimiento

El KJ3202X1-BA1 se caracteriza por su robusto diseño eléctrico y sus avanzadas capacidades de autodiagnóstico.

• Arquitectura de conmutación de lado alto: Conmuta el lado positivo de la fuente de 24 V CC a la carga, que es el estándar preferido para la seguridad y la resolución de problemas en la mayoría de los paneles de control industrial.

• Inteligencia y diagnósticos a bordo: Presenta monitoreo interno de hardware que detecta fallas de cableado de campo y anomalías en la salud del módulo, lo que permite estrategias de mantenimiento proactivas.

• Capacidad de redundancia: Soporta configuraciones redundantes cuando se usa con un bloque de terminales y un portador redundantes, asegurando cero tiempo de inactividad incluso en caso de una falla de un solo módulo.

• Aislamiento galvánico: Proporciona un aislamiento de 1500 V CC entre el circuito de campo y el Localbus del sistema, protegiendo la electrónica sensible del controlador de sobretensiones y bucles de tierra.

• Clasificación de ambiente corrosivo G3: Construido para soportar condiciones atmosféricas adversas, cumpliendo los estándares ISA-S71.04-1985 G3 para contaminantes en el aire.

• Indicación visual de estado: Los indicadores LED individuales en el panel frontal proporcionan retroalimentación visual en tiempo real del estado de "Encendido/Apagado" para cada uno de los ocho canales.

Especificaciones técnicas

• Fabricante: Emerson (Fisher-Rosemount)

• Identificación del modelo: KJ3202X1-BA1 / VE4032S1T2B1

• Referencia de pedido: 12P2536X082

• Tipo de módulo: Módulo de salida discreta (DO)

• Clasificación de salida: 24 V CC, lado alto

• Número de canales: 8 canales

• Rango del sistema: Subsistema de E/S de la serie M de DeltaV™

• Dimensiones: 16.8 x 8.7 x 4.4 cm

• Peso neto: 0.2 kg

• Origen del producto: EE. UU.

Aplicaciones industriales

El Emerson KJ3202X1-BA1 es una solución versátil para el control discreto en varios sectores exigentes:

• Petroquímica y Refinería: Accionamiento de válvulas de aislamiento de emergencia y control de colectores.

• Generación de energía: Gestión de la lógica de relés auxiliares y el estado del sistema de gestión de quemadores (BMS).

• Procesamiento químico: Control preciso de solenoides de reactores por lotes y arrancadores de bombas dosificadoras.

• Agua y Aguas Residuales: Funcionamiento de válvulas motorizadas y sistemas de inyección de productos químicos.
