Descripción general del producto

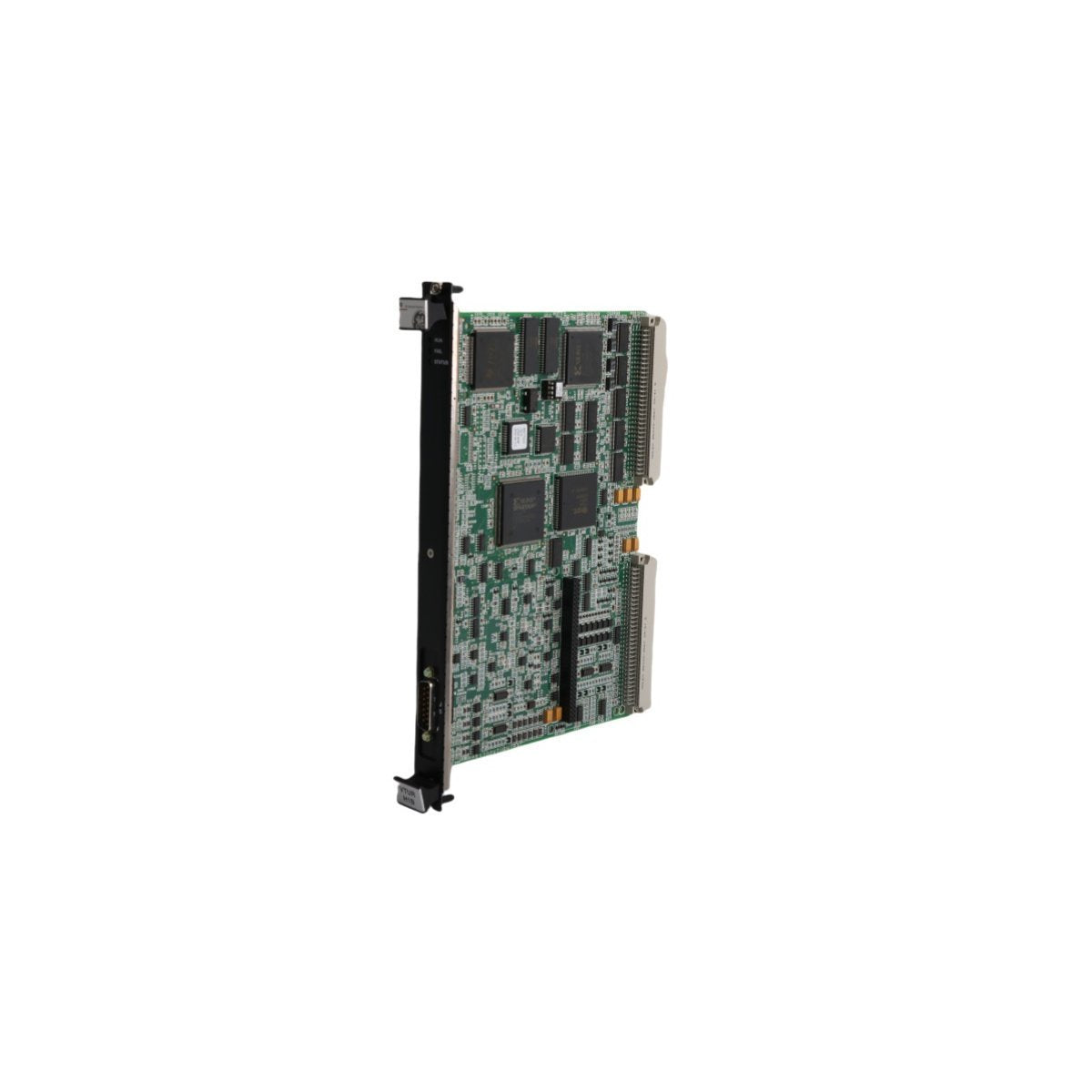

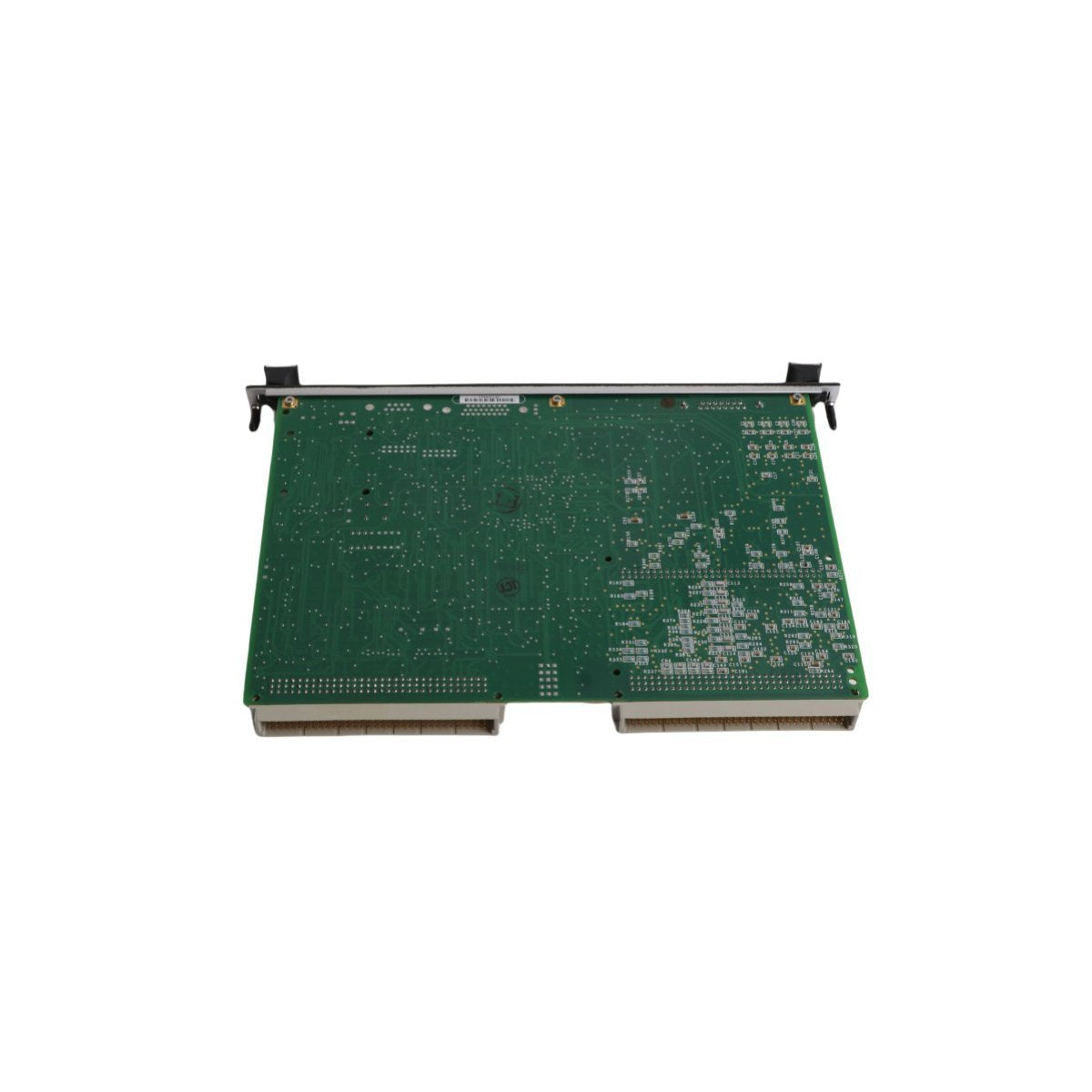

La General Electric IS200VTURH1BAC es una tarjeta de protección primaria de turbina utilizada en arquitecturas de control Speedtronic Mark VIe para soportar funciones de disparo por sobrevelocidad y lógica de protección relacionada. Procesa las entradas de impulsos de velocidad de la turbina y coordina la actuación del relé de disparo a través de la cadena de protección Mark VIe, proporcionando una capa de hardware para la iniciación del apagado cuando se detectan condiciones de sobrevelocidad o protección.

La tarjeta se aplica en diseños de control tanto símplex como redundantes. En sistemas de triple redundancia modular (TMR), soporta la operación coordinada a través de múltiples rutas de relé; en sistemas símplex, soporta un conjunto reducido de canales de disparo manteniendo la misma intención de protección. La integración se realiza típicamente con tarjetas de terminal dedicadas utilizadas para la salida de relé, detección de contacto y distribución de disparo dentro del gabinete Mark VIe.

Parámetros de hardware

• Modelo / Número de pedido: IS200VTURH1BAC

• Marca: General Electric

• Serie de producto: Mark VIe

• Tipo de producto: Tarjeta de protección primaria de turbina

• Función principal: Lógica de protección contra sobrevelocidad e interfaz de control de relé de disparo

• Capacidad de entrada de velocidad:

• Rango de frecuencia de pulso MPU: 2 Hz a 20 kHz

• Precisión de la medición de velocidad: 0.05%

• Control del relé de disparo:

• Soporta tres salidas de relé de disparo primario por sobrevelocidad por cada ruta de protección

• Diseñada para operar en arquitecturas símplex o redundantes (incluyendo TMR)

• Supervisión de contactos y circuitos:

• Niveles de detección de voltaje de contacto: 20 VCC (HI) y 6 VCC (LO) para detección de estado/fallo

• Soporta monitoreo de integridad para circuitos de protección y rutas de relé

• Interconexión con tarjetas de terminal (cableado típico de protección Mark VIe):

• Se interconecta con tarjetas de terminal utilizadas para la distribución de relés de disparo y E/S de protección, incluyendo las familias TRPG, TRPL, TREG y TRPS

• Condición: Nuevo

• Tiempo de entrega: En stock

• Estado: Activo

• Peso: 0.3 kg

• Dimensiones: 2.1 × 18.6 × 26.1 cm

• Sistema: DCS / Control de turbinas

• Código HS: 8537101190

• MOQ: 1

• Origen: EE. UU.

Aplicaciones industriales

• Protección contra sobrevelocidad de turbinas de gas y sistemas de parada de emergencia

• Esquemas de protección de turbinas de vapor que requieren medición de pulsos de alta velocidad

• Instalaciones de generación de energía que utilizan gabinetes Mark VIe para el control y protección de turbinas

• Retroadaptación, repuestos y mantenimiento del ciclo de vida para el hardware de protección Speedtronic instalado

• Plantas que requieren arquitecturas de protección símplex o TMR con distribución de disparo basada en relés
