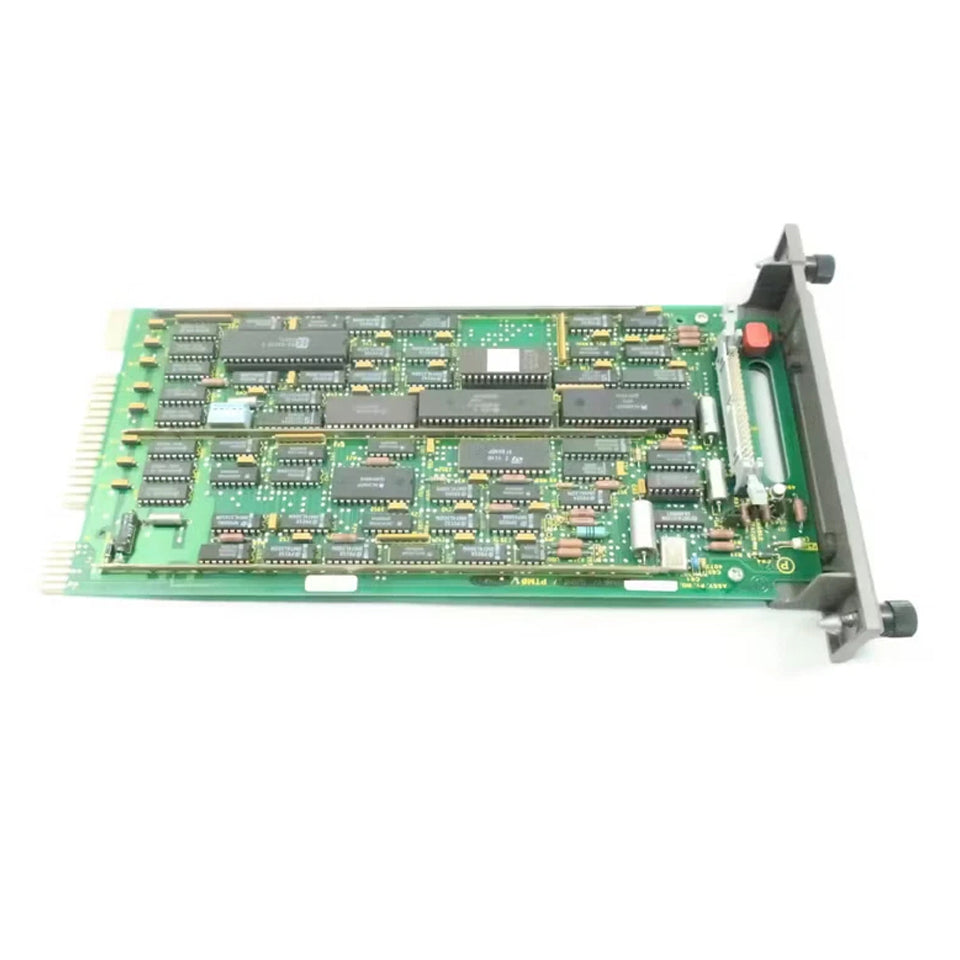

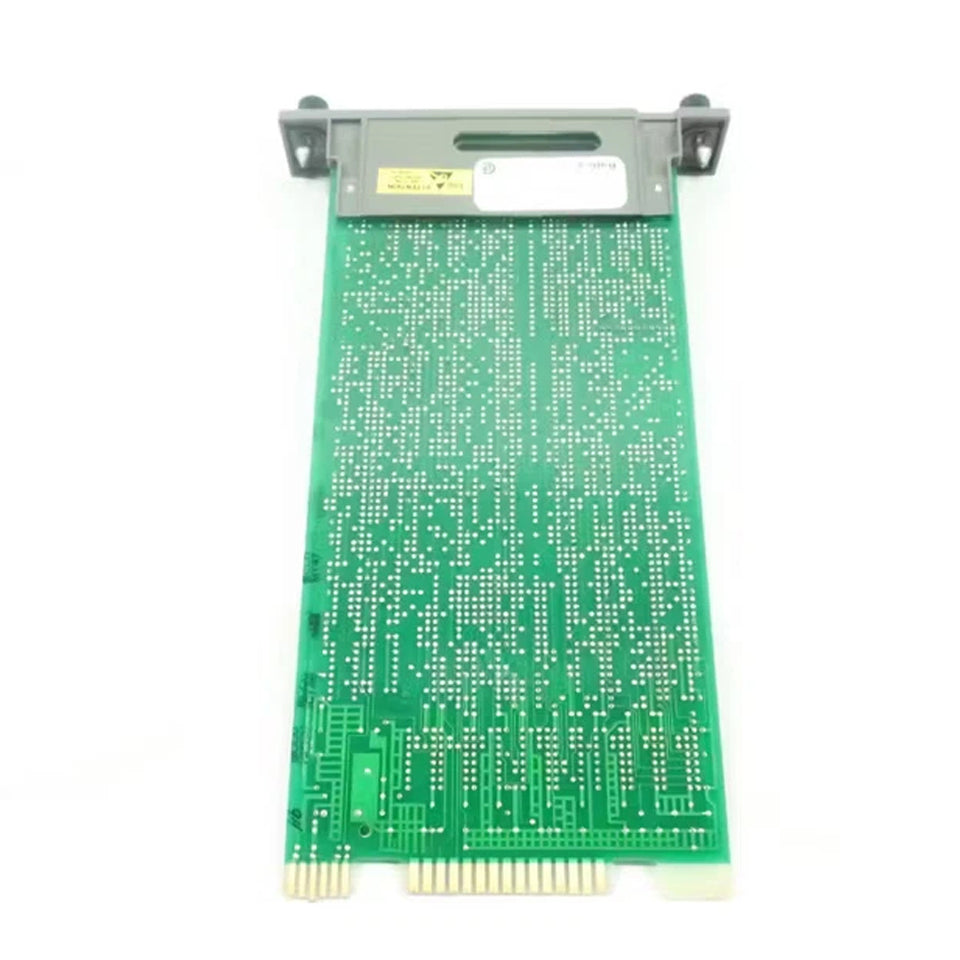

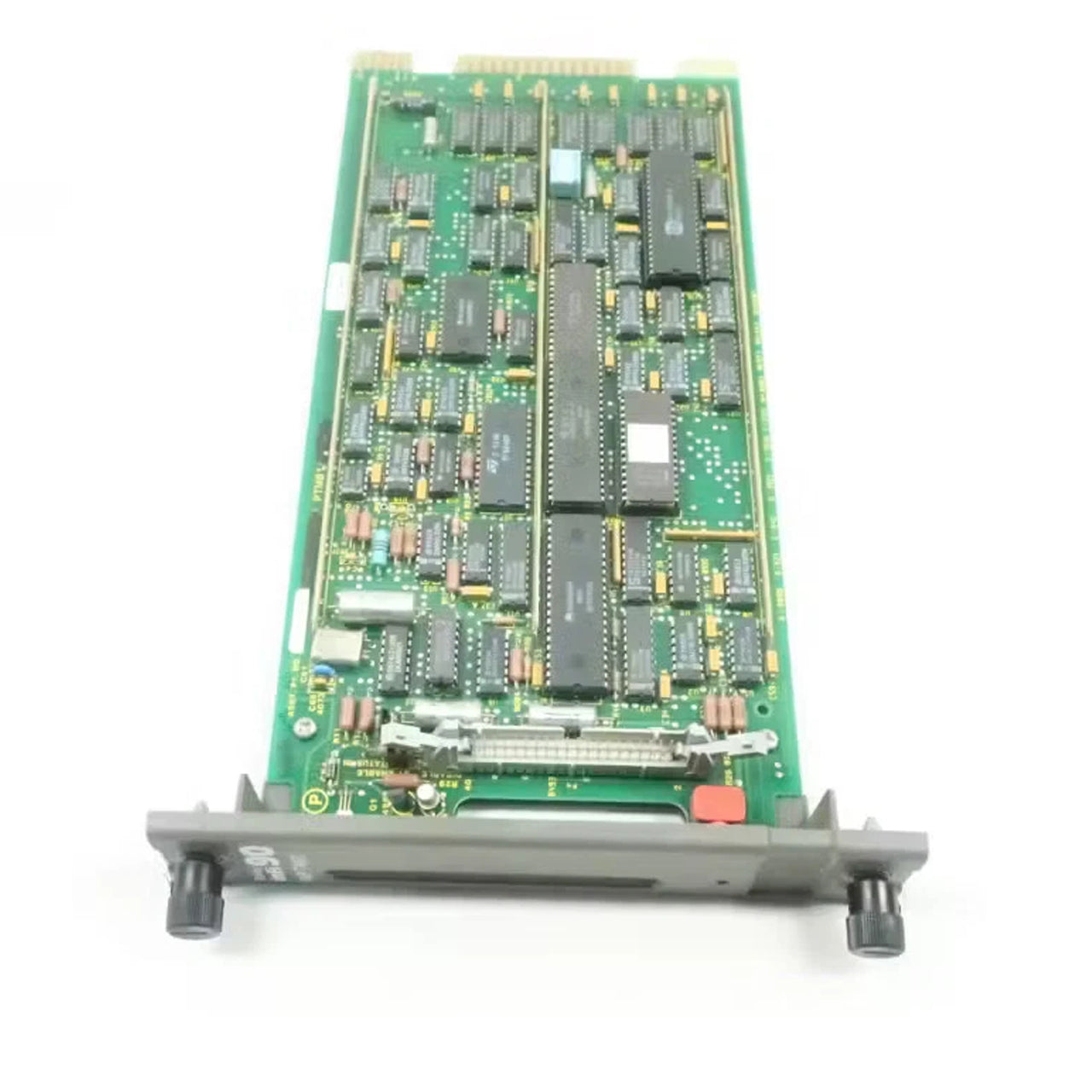

Configurado para el manejo de datos de la tabla de puntos y el mapeo de comunicación CIU en redes de control INFI 90, el ABB INPTM01 (Módulo de Tabla de Puntos INPTM01) proporciona una ejecución física/eléctrica directa. El módulo mantiene tablas de referencia de puntos entre interfaces de proceso conectadas y rutas de comunicación del controlador dentro de la arquitectura CIU del INFI 90.

Identificación del módulo

Características de la comunicación del backplane

El INPTM01 intercambia información de la tabla de puntos a través de la estructura de comunicación del backplane del INFI 90. La alineación de la inserción del módulo y el asiento del conector afectan la continuidad de la comunicación del bus en todo el ensamblaje de la CIU. El tiempo de comunicación del backplane depende de la integridad del rack, la asignación de la ranura del módulo y la compatibilidad del firmware entre los módulos de comunicación asociados.

El módulo funciona con funciones de mapeo de tablas internas fijas destinadas al intercambio de referencia de puntos determinista en lugar de al procesamiento de E/S de alta densidad. El enrutamiento de la señal se ejecuta a través de estructuras de referencia de memoria interna mantenidas por la unidad de interfaz de control.

Preguntas técnicas

P: ¿El INPTM01 admite la inserción en caliente durante el funcionamiento del rack?
R: La inserción o extracción del módulo debe realizarse con la alimentación del rack aislada a menos que la documentación del sistema asociada permita explícitamente los procedimientos de reemplazo en línea.

P: ¿Qué tipo de interfaz de red está asociada con el INPTM01?
R: El módulo está destinado a funcionar dentro de las estructuras de comunicación CIU de ABB Bailey INFI 90 utilizando rutas de comunicación internas del backplane.

P: ¿Puede el módulo funcionar fuera del rango de humedad especificado?
R: Se deben evitar los ambientes de condensación. El funcionamiento está especificado solo para condiciones de 5 a 95 % de HR sin condensación.

P: ¿Qué factor de instalación afecta más la estabilidad de la comunicación?
R: La alineación del conector del backplane, la continuidad de la conexión a tierra y el asiento adecuado del rack afectan directamente la comunicación estable de la tabla de puntos.

P: ¿Se requiere la coincidencia de firmware entre los módulos de comunicación relacionados?
R: Las revisiones de firmware mixtas pueden afectar la sincronización de la tabla de puntos y la coherencia del tiempo de comunicación entre los módulos interconectados.

Notas de instalación en el sitio

Antes de la instalación, aísle la alimentación del rack y verifique la ausencia de voltaje residual en el bus del backplane. Inspeccione los conectores de borde en busca de contaminación, oxidación o deformación mecánica antes de la inserción.

Instale el módulo usando una presión de inserción controlada para evitar el estrés de los pines del conector. Mantenga la separación entre el cableado de comunicación y los conductores de CA de alta corriente para reducir el acoplamiento de interferencias electromagnéticas.

Conecte a tierra el blindaje del gabinete en una única ubicación de conexión a tierra designada. Evite la conexión a tierra de blindaje multipunto en racks de comunicación para minimizar las corrientes de tierra circulantes.

No exceda el rango de temperatura ambiental especificado durante el funcionamiento continuo del gabinete. El enfriamiento del gabinete con aire forzado debe mantener un flujo de aire sin restricciones a través de los módulos de comunicación adyacentes.

Información de pedidos

• Módulo de tabla de puntos INPTM01

• Embalaje antiestático protector

• Protección industrial estándar para la manipulación

• Módulos de comunicación INFI 90 relacionados opcionales disponibles por separado

• Hardware del rack y cableado de campo no incluidos a menos que se especifique
