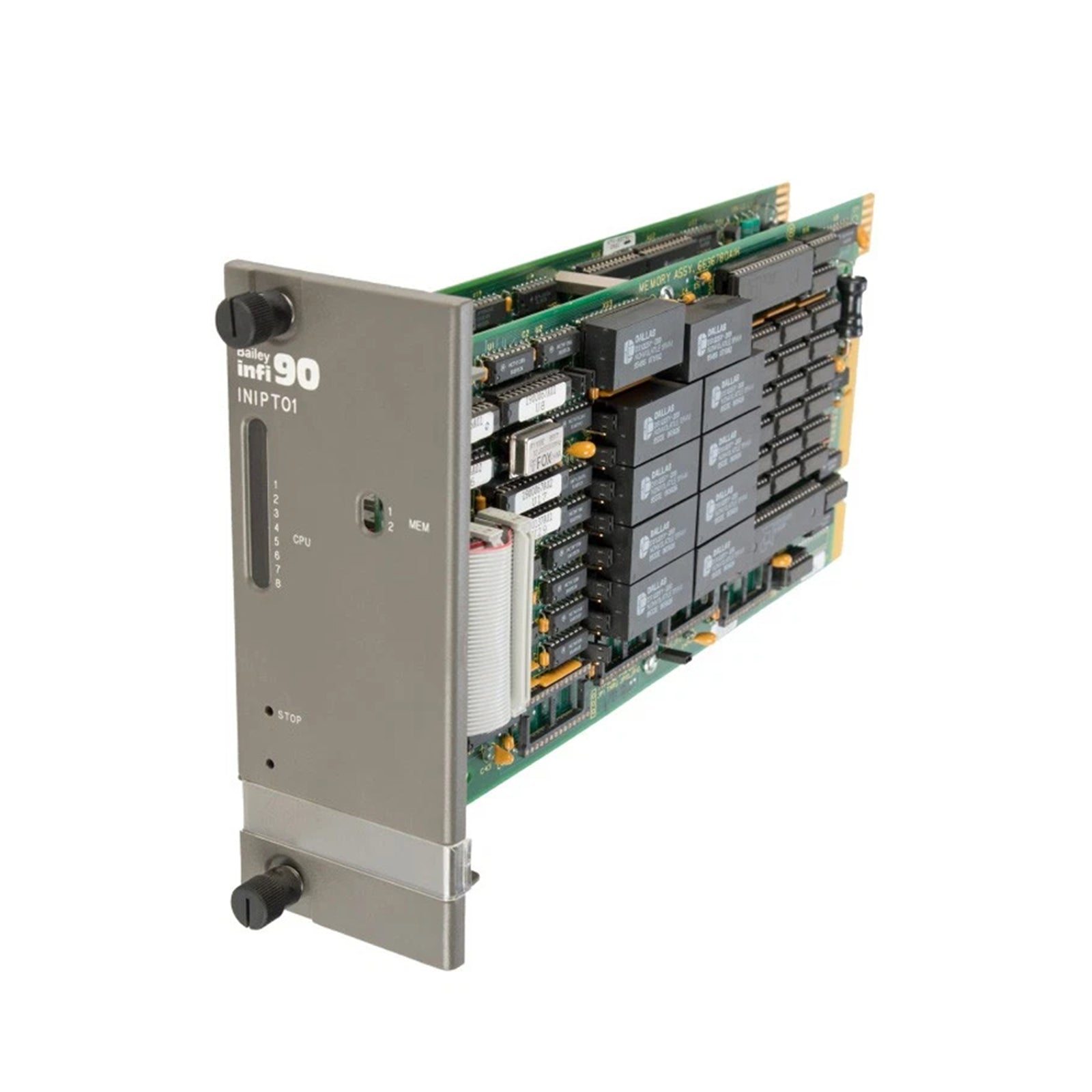

El ABB INIPT01, también catalogado como Módulo de Transferencia Local INIPT01, funciona como un componente de hardware dedicado para el enrutamiento de datos de alta velocidad y la interfaz de bucle de planta dentro de las redes Infi 90.

Parámetros técnicos

Enrutamiento de red determinista y velocidad del backplane

El INIPT01 actúa como el enlace de comunicación entre el sistema Infi-Net y el bucle de planta local, utilizando la capa de protocolo MasterBus 300. La arquitectura interna utiliza aislamiento óptico de 500 V para evitar la transmisión de fallas eléctricas entre redes. El rendimiento de los datos depende de los parámetros de velocidad de comunicación estables del bus de backplane, lo que permite transferencias de paquetes deterministas sin pérdida de datos. El módulo admite demandas de escalado de densidad de E/S máxima mientras mantiene rutinas de ejecución estables en revisiones antiguas y nuevas debido a la amplia compatibilidad de flash de firmware integrada en el controlador de interfaz.

Preguntas frecuentes sobre la interfaz de hardware

P: ¿Cuál es el propósito del aislamiento óptico de 500 V en el INIPT01?

R: El aislamiento óptico de 500 V separa eléctricamente el lado Infi-Net del lado del bucle de planta, suprimiendo los bucles de tierra y protegiendo los procesadores internos de sobretensiones en la línea.

P: ¿Se puede conectar este módulo a una ranura activa con alimentación completa de 24 VCC?

R: No, el intercambio en caliente del INIPT01 puede interrumpir la rotación de tokens del MasterBus 300 e inducir ruido transitorio en el bus. La ranura del rack debe desenergizarse antes de la modificación del hardware.

P: ¿Cuáles son los efectos de operar este módulo en su límite operativo de +60 °C?

R: El módulo funciona dentro de las especificaciones hasta +60 °C, pero el embalaje denso con tarjetas de escalado de alta densidad de E/S requiere un desplazamiento de aire monitoreado para evitar la deriva térmica en los chips de comunicación.

Reglamento de montaje en campo

• Alineación del módulo: Inserte la tarjeta verticalmente en los rieles guía del chasis para asegurar que los pines traseros encajen directamente en el zócalo del bus del backplane.
• Terminaciones del blindaje del cable: Fije los blindajes de comunicación de la red externa a la barra de tierra del armario del sistema; no conecte los blindajes en cadena a través de tarjetas adyacentes.
• Calibre del cable de alimentación: Conecte la entrada de 24 VCC utilizando calibres de cable que coincidan con los límites de consumo de energía de 15 W para mantener las caídas de línea de CC dentro de tolerancias aceptables.
• Distancia de separación: Mantenga un canal de enrutamiento separado para los cables de red lejos de los circuitos inductivos de alta potencia para proteger el bucle de datos de interferencias.

Artículos de caja estándar

• 1 x Módulo de transferencia local ABB INIPT01
• 1 x Paquete de puentes de dirección de hardware

Pautas de logística y embalaje

Tiempo de entrega: 3-5 días cuando se complete el pago a través de redes globales que incluyen DHL, FEDEX y UPS. Los módulos se empaquetan en fundas de embalaje industrial antiestático de alta resistencia con capas de protección desecante para evitar la degradación física o eléctrica durante el transporte.
