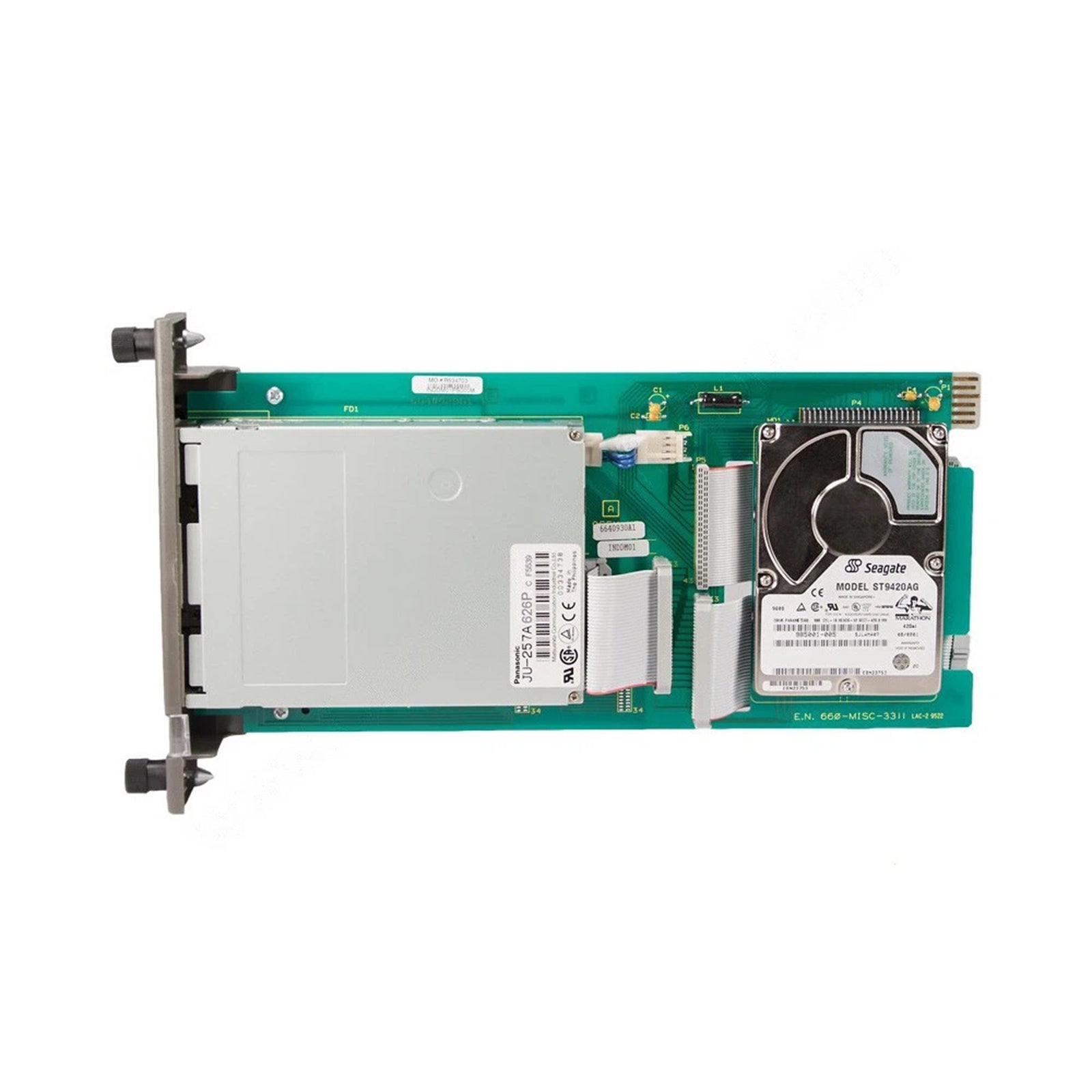

El ABB INDDM01, también catalogado como el Módulo de Unidad de Disco INDDM01, funciona como un componente de hardware dedicado para el almacenamiento de datos localizado, el registro histórico y el archivo de respaldo del sistema dentro de las plataformas Infi 90. Ejecuta ciclos de lectura/escritura de disco de bajo nivel para administrar configuraciones de bases de datos y parámetros de configuración del sistema directamente a través del conjunto de la placa base del sistema.

Parámetros Técnicos

Velocidad de comunicación del bus de la placa base e integración del firmware del sistema

El INDDM01 se alinea directamente con las líneas base de velocidad de comunicación del bus de la placa base para transmitir tendencias de lotes y parámetros de bases de datos localizadas sin introducir latencia en el bus. La ejecución integrada impulsada por un reloj de 100 MHz coordina el flujo de datos entre el bloque de RAM de 8 Mbyte y las unidades de almacenamiento duales. La compatibilidad del flash del firmware es obligatoria entre este nodo de almacenamiento y los controladores de procesamiento primarios para garantizar que los ciclos de archivo de sectores de bases de datos secuenciales se asignen a los 30.000 registros de parámetros sin causar interrupciones de transacciones o fallos de tiempo de espera en la rama de bucle activa.

Consultas técnicas y revisión de ingeniería

P: ¿Cuáles son las limitaciones técnicas de la demanda de energía de 4 A en la placa base del sistema?

R: El módulo requiere hasta 4 A a 5 VCC de los rieles compartidos de la placa base para arrancar e impulsar las unidades de almacenamiento de medios magnéticos. Las métricas de la fuente de alimentación total dentro de la capa del chasis activo deben tener en cuenta esta carga para evitar caídas de voltaje de modo común.

P: ¿Se pueden insertar o quitar los medios físicos de disquete de 3.5 pulgadas durante las operaciones activas?

R: Sí, los medios extraíbles se pueden ciclar mientras están encendidos, siempre que los indicadores LED de ocupado de la unidad local estén inactivos. Sin embargo, el conjunto completo del módulo INDDM01 no debe retirarse de la placa base mientras está encendido.

P: ¿Se admite el intercambio en caliente de la tarjeta del módulo completo en una ranura MMU activa?

R: No. Las interfaces de la placa base carecen de pines de precarga. La alimentación de la ranura debe aislarse completamente antes de extraer o insertar la tarjeta del módulo para proteger la RAM interna de 8 Mbyte y la mecánica de la unidad de la corrupción de datos y el daño eléctrico transitorio.

Instrucciones de instalación en el sitio

• Aísle todos los enlaces de alimentación de entrada al segmento del chasis del host antes de asignar o introducir la tarjeta del módulo en la ranura.

• Asegúrese de que los bordes físicos de la tarjeta se alineen al ras con los canales guía de plástico para evitar doblar los pines del conjunto del conector trasero durante la inserción.

• Aleje todos los enlaces de bucle externos de comunicación de los arrancadores de motores eléctricos y las bandejas de cables de accionamiento de velocidad variable dentro del recinto del armario común.

• Termine todos los drenajes de blindaje de cables integrados directamente a la placa terminal de cobre de tierra estructural principal dentro del marco del armario.

Componentes de hardware del envío

• 1 x Módulo de unidad de disco INDDM01

• 1 x Bolsa de blindaje antiestático

• 1 x Tarjeta de documentación de verificación de componentes

Detalles de embalaje y logística

Todos los módulos se embalan dentro de un embalaje industrial protector antiestático para neutralizar las variables de estática eléctrica. Los envíos se distribuyen globalmente con tiempos de tránsito típicos de 2 a 7 días cuando el pago se realiza a través de las líneas de mensajería exprés DHL/FEDEX/UPS.
