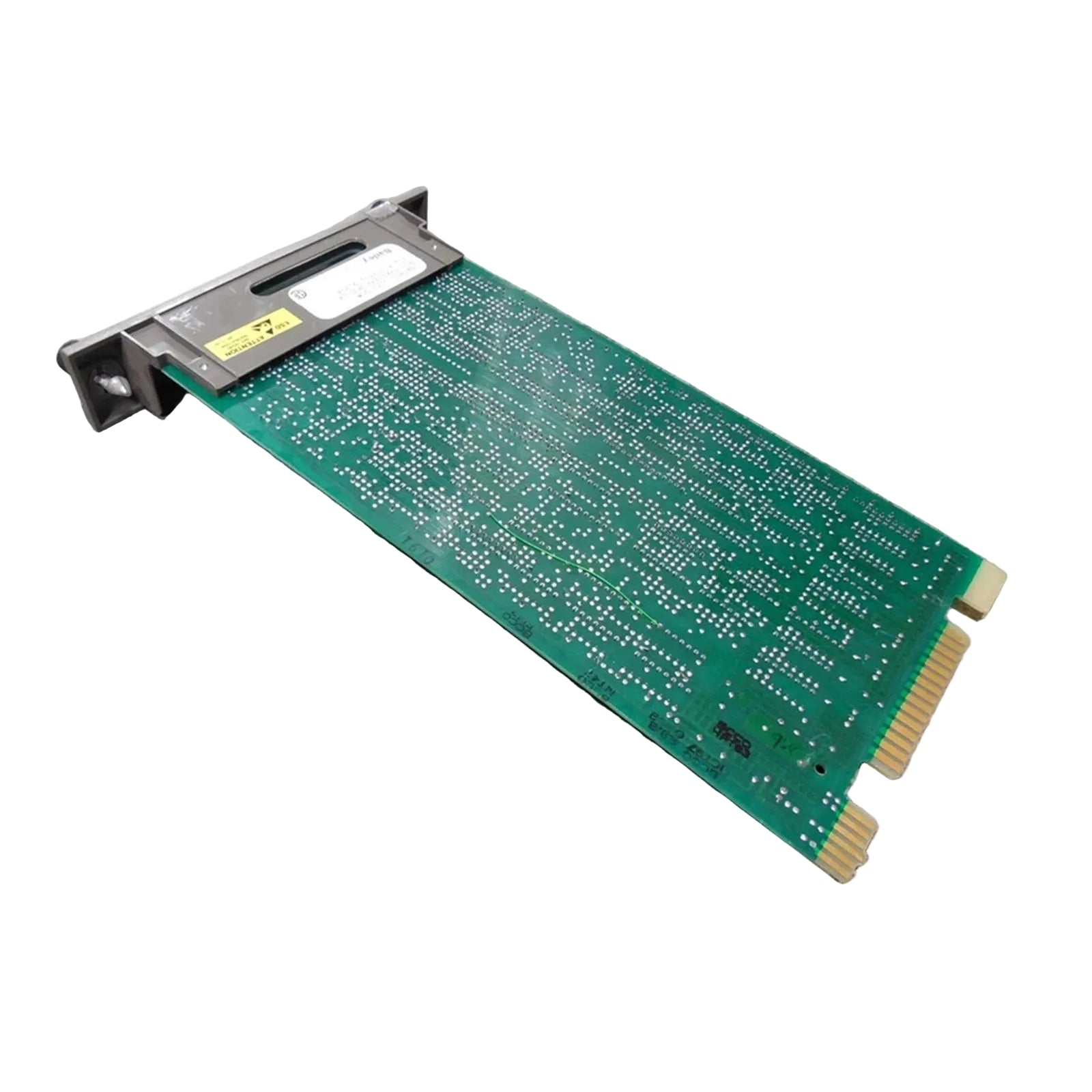

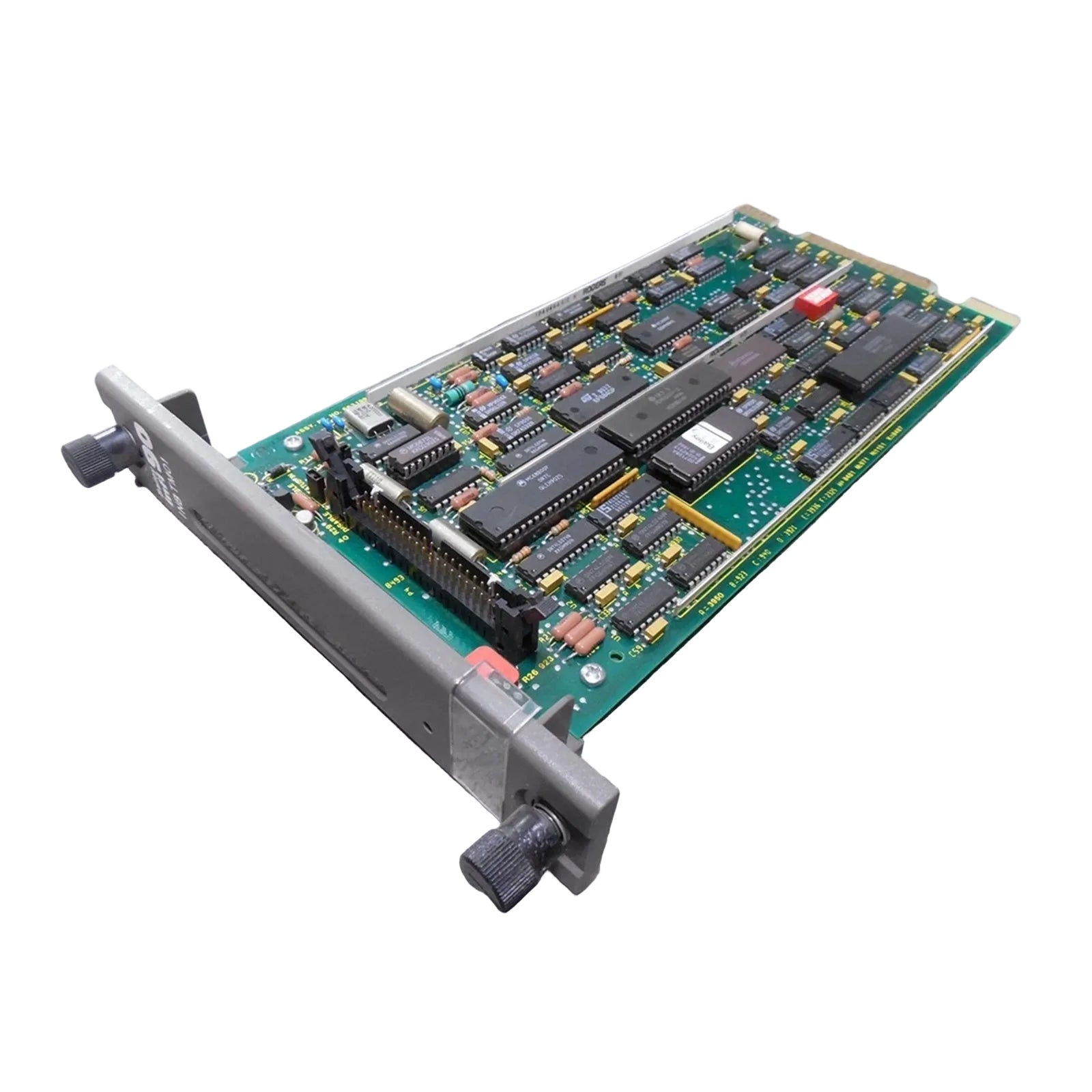

El ABB INBTM01, también catalogado como el Módulo de Transferencia de Bus INBTM01, funciona como un componente de hardware dedicado para la transferencia de comunicación entre buses y el control del intercambio de datos dentro de las arquitecturas de red NET 90. El módulo gestiona las rutas de transferencia de datos eléctricos entre segmentos de comunicación conectados, manteniendo un manejo de señal aislado en las interfaces del sistema distribuido.

Configuración del Catálogo

El INBTM01 se suministra como una configuración de módulo de comunicación NET 90 fija. No se especificaron variantes de hardware documentadas dependientes de sufijos ni matrices de opciones configurables en los datos de origen disponibles.

Especificaciones Eléctricas y de Hardware

Características de la Comunicación del Backplane

El módulo INBTM01 intercambia tráfico de comunicación entre segmentos NET 90 a través de un circuito de interfaz de bus aislado. La sincronización interna del bus depende de la integridad de la comunicación del backplane del rack y de las condiciones estables de suministro de 24 VCC.

El aislamiento eléctrico entre las interfaces de comunicación ayuda a limitar la propagación transitoria a través de las secciones de red conectadas. Durante la instalación, la profundidad de acoplamiento del conector y la alineación del asiento del backplane deben verificarse para evitar fallas de transferencia intermitentes bajo condiciones de vibración o expansión térmica.

El módulo opera dentro de estructuras de comunicación determinísticas utilizadas en entornos de control ABB Infi 90 distribuidos. La continuidad de la comunicación puede verse afectada por una terminación de blindaje incorrecta o por referencias de conexión a tierra mixtas entre las secciones del gabinete.

Preguntas del Servicio Técnico

P: ¿El INBTM01 admite el intercambio en caliente durante el funcionamiento activo de la red?
R: La capacidad de reemplazo en caliente depende de la configuración de redundancia a nivel del sistema y de la dependencia del escaneo del controlador. La extracción del módulo durante la transferencia de comunicación activa puede interrumpir el tráfico de bus conectado.

P: ¿Cuál es el propósito de la especificación de aislamiento de 500 V?
R: La barrera de aislamiento separa los circuitos de la interfaz de comunicación de las perturbaciones eléctricas externas y minimiza la propagación de condiciones de voltaje de modo común.

P: ¿Puede el INBTM01 funcionar con voltajes de suministro mixtos?
R: El módulo está especificado para operación a 24 VDC. Un voltaje de entrada fuera de los límites especificados puede afectar la estabilidad de la comunicación y la sincronización lógica interna.

P: ¿El módulo realiza funciones de conversión de protocolo?
R: Los datos de hardware disponibles identifican la unidad como una interfaz de transferencia de bus para el manejo de la comunicación NET 90. No se especificó ninguna capacidad de conversión multiprotocolo dedicada.

P: ¿Qué condición de instalación afecta más comúnmente la integridad de la comunicación?
R: Una conexión a tierra inadecuada, un acoplamiento flojo del backplane y el enrutamiento del cableado de comunicación en paralelo a conductores de CA de alta corriente pueden introducir inestabilidad en la transferencia o errores intermitentes en el bus.

Prácticas de Instalación en Gabinetes

• Instale el módulo con la alimentación retirada del backplane del rack siempre que sea posible.

• Mantenga la continuidad adecuada de la conexión a tierra del chasis antes de conectar el cableado de comunicación.

• Encamine los cables de comunicación de bajo voltaje por separado de los alimentadores de motores y los conductores de alimentación de CA.

• Verifique la presión de asiento del módulo en todo el borde del conector durante la inserción.

• Utilice procedimientos de manejo antiestático durante las operaciones de instalación y servicio.

• Inspeccione los conectores del backplane en busca de oxidación o contactos doblados antes de reemplazar el módulo.

• Mantenga las condiciones de flujo de aire del gabinete dentro del rango de temperatura de funcionamiento especificado.

Alcance del Envío

• Módulo de Transferencia de Bus INBTM01

• Embalaje protector antiestático

• Protección de cartón industrial estándar

El hardware asociado opcional puede incluir:

• Ensamblajes de rack de comunicación

• Módulos de interfaz NET 90

• Accesorios de soporte del backplane

Información de Envío y Manejo

Tiempo de entrega: 3-5 días hábiles una vez finalizado el pago. Envío disponible a través de los canales logísticos internacionales de DHL, FedEx y UPS.

El módulo se embala utilizando materiales de protección industrial antiestáticos con amortiguación reforzada para la protección del conector de borde de PCB durante el transporte de larga distancia y la manipulación en almacenes.
