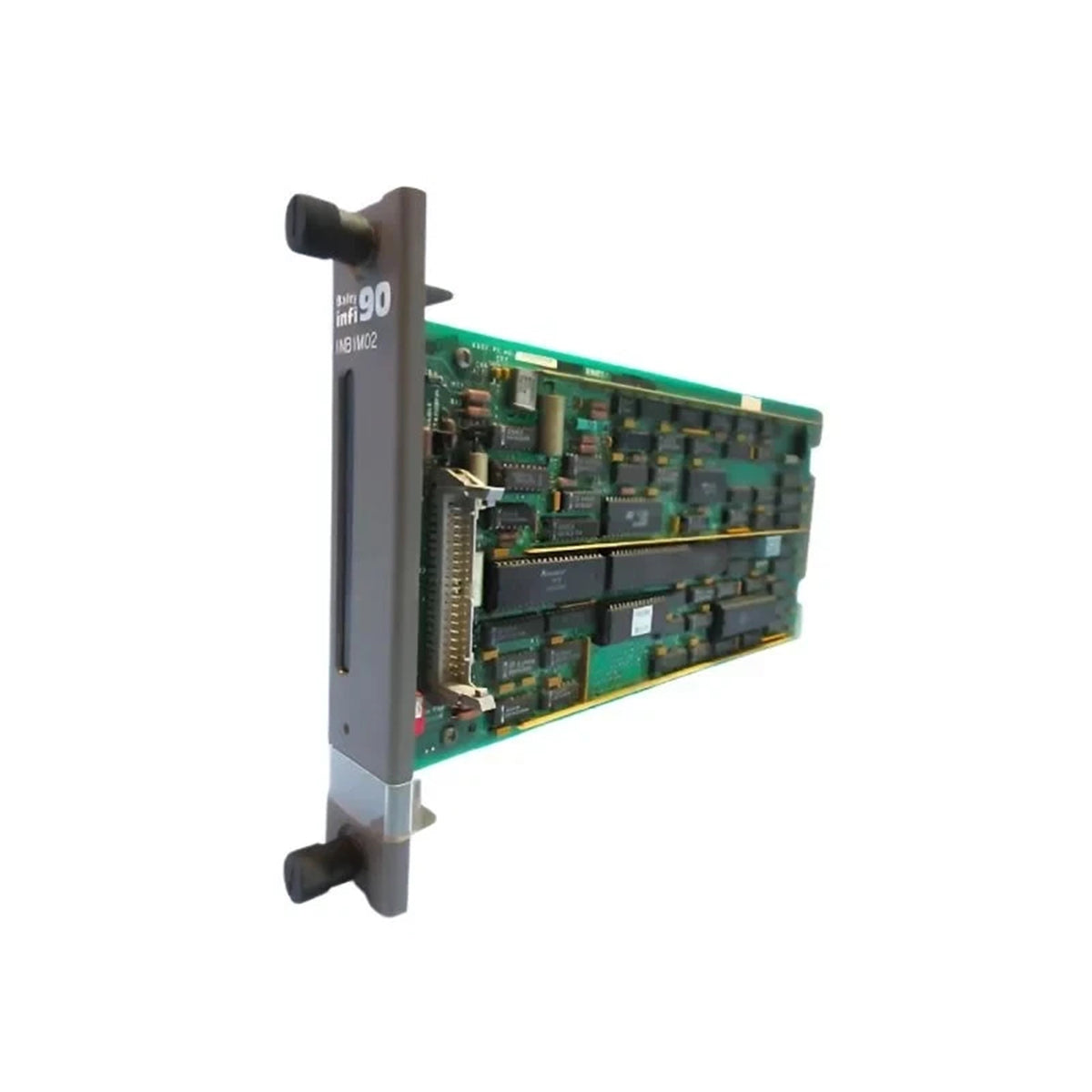

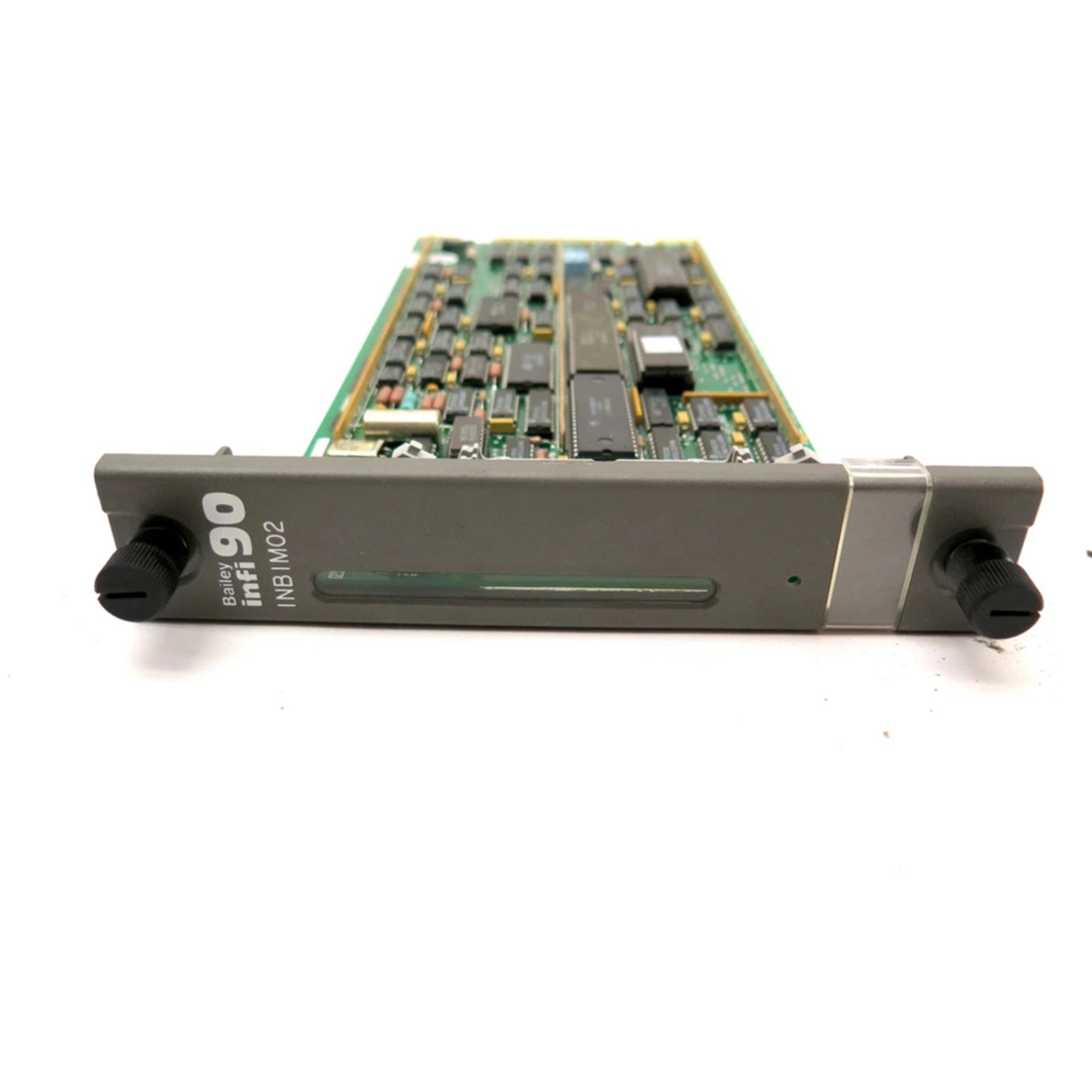

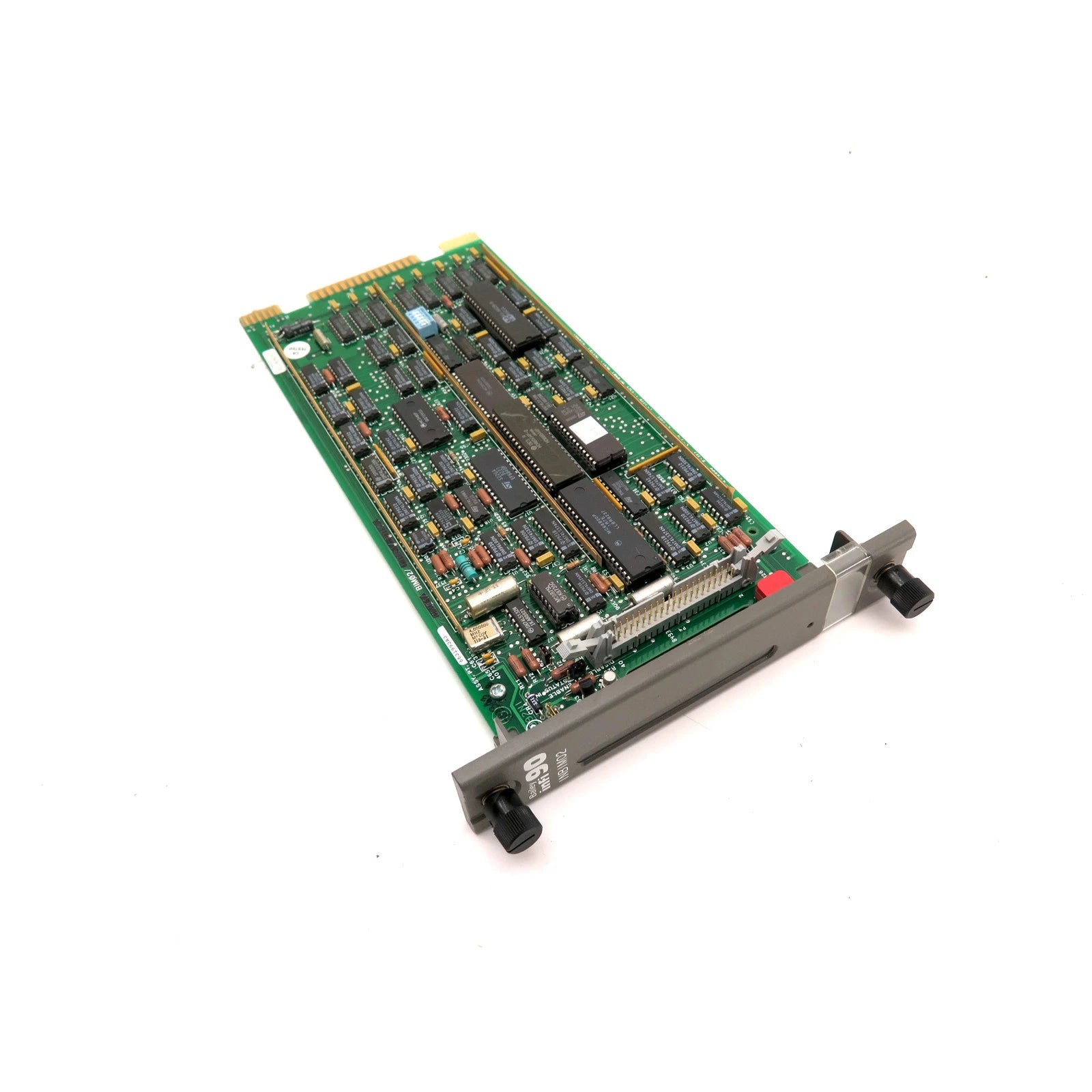

El ABB INBIM02, también catalogado como el Módulo de Interfaz de Bus INBIM02, funciona como un componente de hardware dedicado para el enrutamiento de datos de alta velocidad y la interconexión de bucles de planta dentro de las redes Infi 90.

Parámetros técnicos internos

Velocidad de comunicación del bus de la placa posterior y red determinista

El INBIM02 coordina los flujos de datos entre los módulos de control locales y la arquitectura OMM (Bus de Módulos Ópticos) o de bucle de planta más amplia. Utiliza sus 32 kbytes de RAM BIM y 16 kbytes de ROM BIM integrados para lograr compatibilidad de flash de firmware con los procesadores Infi 90 de Bailey heredados mientras procesa velocidades de comunicación de hasta 500 kbaudios. El subsistema se basa en restricciones de velocidad de comunicación del bus de la placa posterior deterministas para limitar el tiempo de sincronización de módulo a módulo a un máximo de 100 milisegundos, optimizando el rendimiento de la red hasta una capacidad instantánea de 800 mensajes/segundo bajo perfiles de escala de densidad de E/S completa.

Preguntas frecuentes sobre el rendimiento técnico

P: ¿Cuáles son los límites de memoria específicos asignados para la parte del Módulo de Interfaz Local (LIM) de la placa?

R: Los circuitos LIM contienen exactamente 2 kbytes de RAM estática y 4 kbytes de ROM preprogramada para procedimientos de arranque locales.

P: ¿Está este módulo clasificado para instalación en caliente dentro de una ranura de chasis en vivo?

R: No, insertar o retirar el módulo INBIM02 mientras la fuente de alimentación de la placa posterior (+15 VCC / -15 VCC) está energizada puede interrumpir la temporización de la comunicación y provocar daños en los transceptores del bus.

P: ¿Cómo gestiona la tarjeta la sincronización de la comunicación entre múltiples nodos?

R: Los relojes internos se alinean automáticamente con el parámetro de temporización del bus maestro, asegurando un umbral de latencia de sincronización que no excede los 100 milisegundos.

Protocolo de implementación y montaje del módulo

• Alineación de la placa posterior: Guíe la placa de circuito impreso suavemente a lo largo de las ranuras del bastidor de tarjetas para evitar el estrés físico o la desalineación en los conectores del bus enchufables traseros.
• Conexión a tierra: Asegúrese de que los tornillos de la placa frontal del módulo estén bien apretados al marco del gabinete para establecer una trayectoria de baja impedancia al bus de tierra funcional.
• Gestión térmica: Mantenga un espacio libre adecuado por debajo y por encima de la carcasa de la ranura para permitir que las corrientes de aire por convección enfríen la tarjeta cuando funciona cerca del límite ambiental de 70 °C.
• Alivio de tensión del cable: Asegure todos los cables de comunicación externos con bridas o soportes para eliminar las cargas dinámicas en los cabezales de los pines de la interfaz.

Contenido estándar de la caja

• 1 x Módulo de Interfaz de Bus ABB INBIM02
• 1 x Documento de liberación de hardware del producto

Protocolo de envío y embalaje

Tiempo de entrega: 2-7 días una vez finalizado el pago, enviado internacionalmente a través de las redes autorizadas de DHL/FEDEX/UPS. Todos los componentes están sellados dentro de ensamblajes de embalaje industrial robustos y antiestáticos revestidos con aislamiento de espuma ESD para evitar daños estructurales o de semiconductores durante el tránsito.
