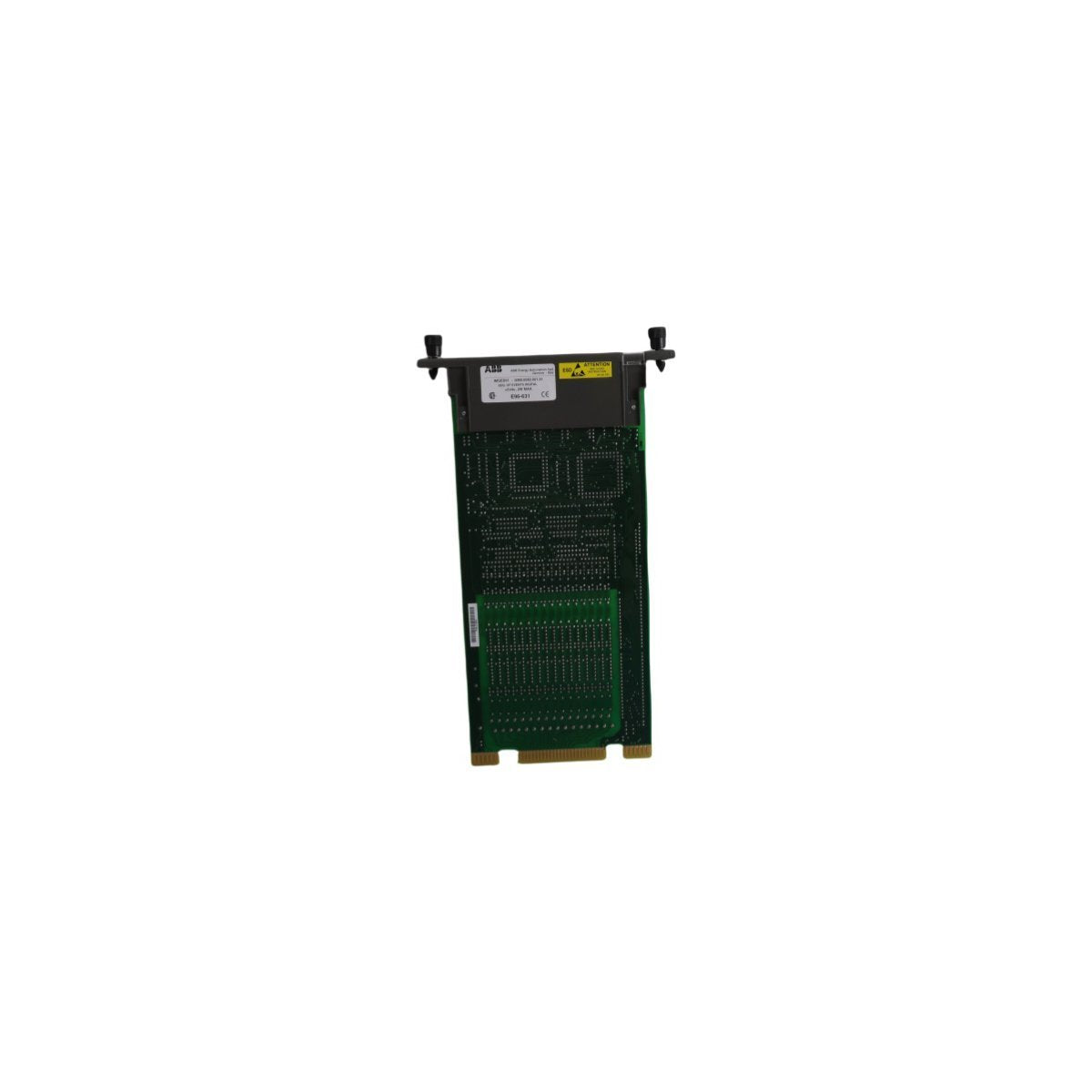

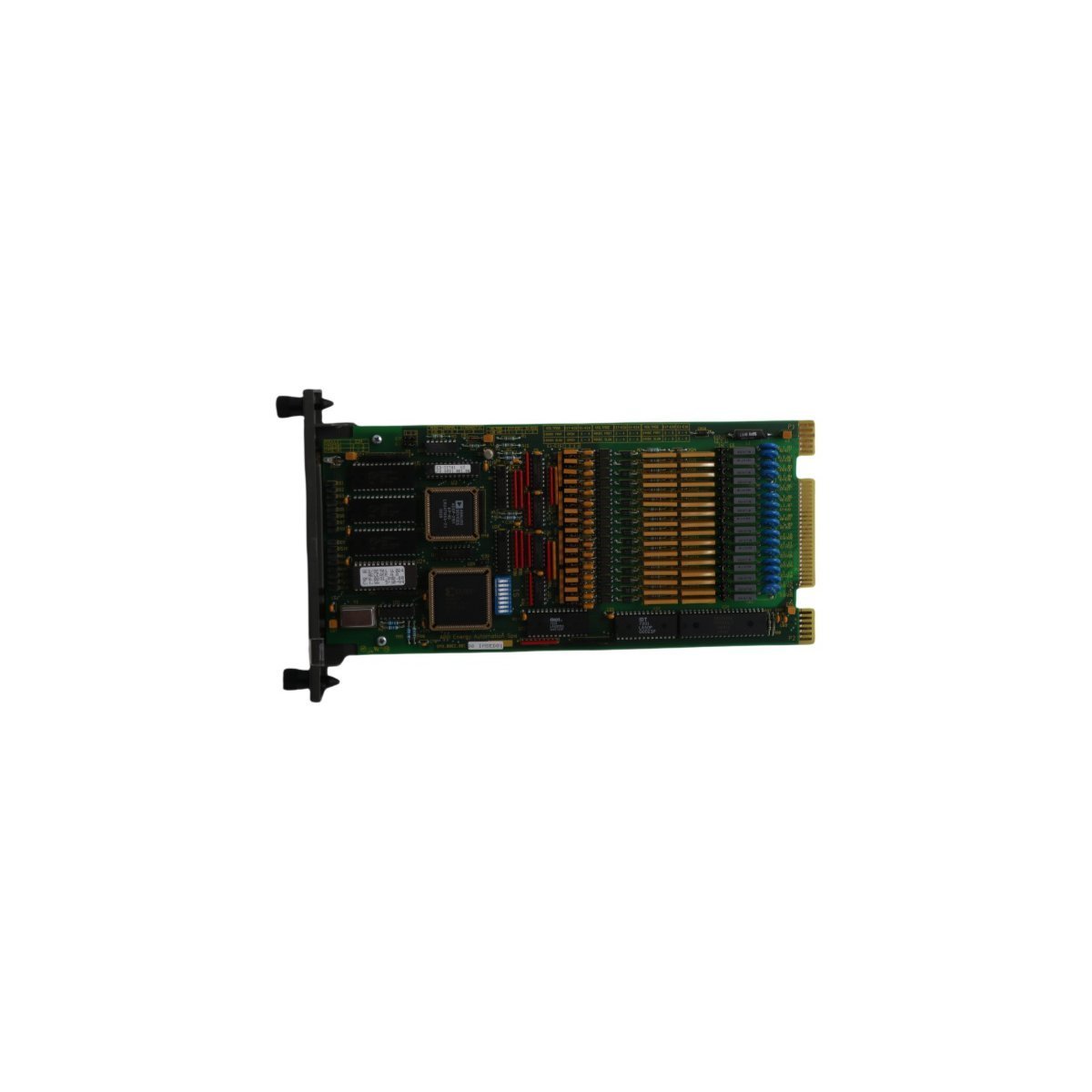

Descripción general del producto

El ABB IMSED01 es un módulo de entrada digital especializado de 16 canales diseñado para el registro de eventos de alta resolución dentro de los sistemas de control distribuido Symphony Plus y Harmony Rack (HR) Series. Este módulo de secuencia de eventos (SOE) está diseñado para capturar transiciones de señal con una precisión de milisegundos, proporcionando un registro cronológico preciso de las alarmas del sistema y los cambios de estado. Al utilizar un escaneo de alta velocidad y un sellado de tiempo en la fuente, el IMSED01 asegura que los transitorios críticos del proceso se documenten para el análisis posterior a la desconexión y el diagnóstico de la causa raíz en entornos industriales complejos.

Arquitectura técnica y capacidades de hardware

• Densidad de canales: 16 canales de entrada digital aislados por módulo.

• Resolución: Capacidad de sellado de tiempo de precisión para el registro de eventos con precisión de milisegundos.

• Tolerancia ambiental: Rango térmico operativo que abarca de -20°C a +70°C (-4°F a +158°F).

• Interfaz del sistema: Totalmente compatible con las arquitecturas de E/S de Symphony Harmony Rack.

• Perfil físico: Dimensiones compactas de 17.8 x 5.1 x 33.0 cm para montaje en gabinete de alta densidad.

• Gestión de energía: Optimizado para una baja disipación de calor para extender la longevidad de los componentes dentro de los gabinetes DCS.

• Integridad de los datos: Lógica de filtrado integrada para evitar falsos disparos por ruido de señal o rebotes de contacto.

Escenarios de implementación y utilidad en campo

El IMSED01 es un componente fundamental para las instalaciones que requieren datos de nivel forense sobre el rendimiento del sistema. Se implementa con frecuencia en los siguientes sectores:

• Monitoreo de subestaciones de servicios públicos: Registrando la secuencia exacta de disparos de interruptores y activaciones de relés durante perturbaciones de la red.

• Sistemas de parada de emergencia (ESD): Rastreo de la cadena de inicio de los enclavamientos de seguridad en las plantas de procesamiento químico.

• Control de turbinas: Monitoreo de señales discretas de alta velocidad para el diagnóstico de disparos de turbinas de vapor y gas.

• Infraestructura crítica: Gestión de la adquisición de datos con marca de tiempo para instalaciones de tratamiento de agua y líneas de fabricación a gran escala donde la sincronización de procesos es vital.
