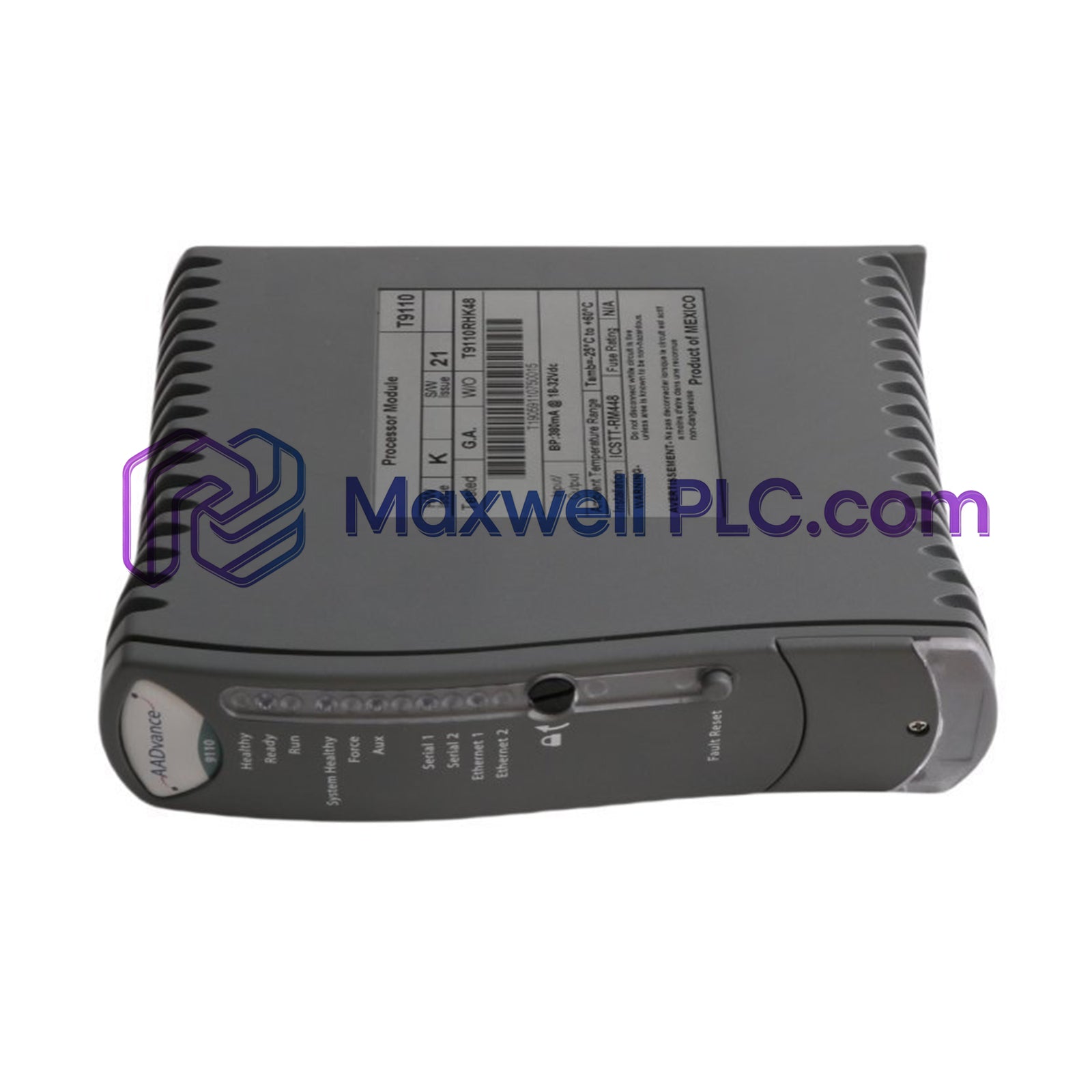

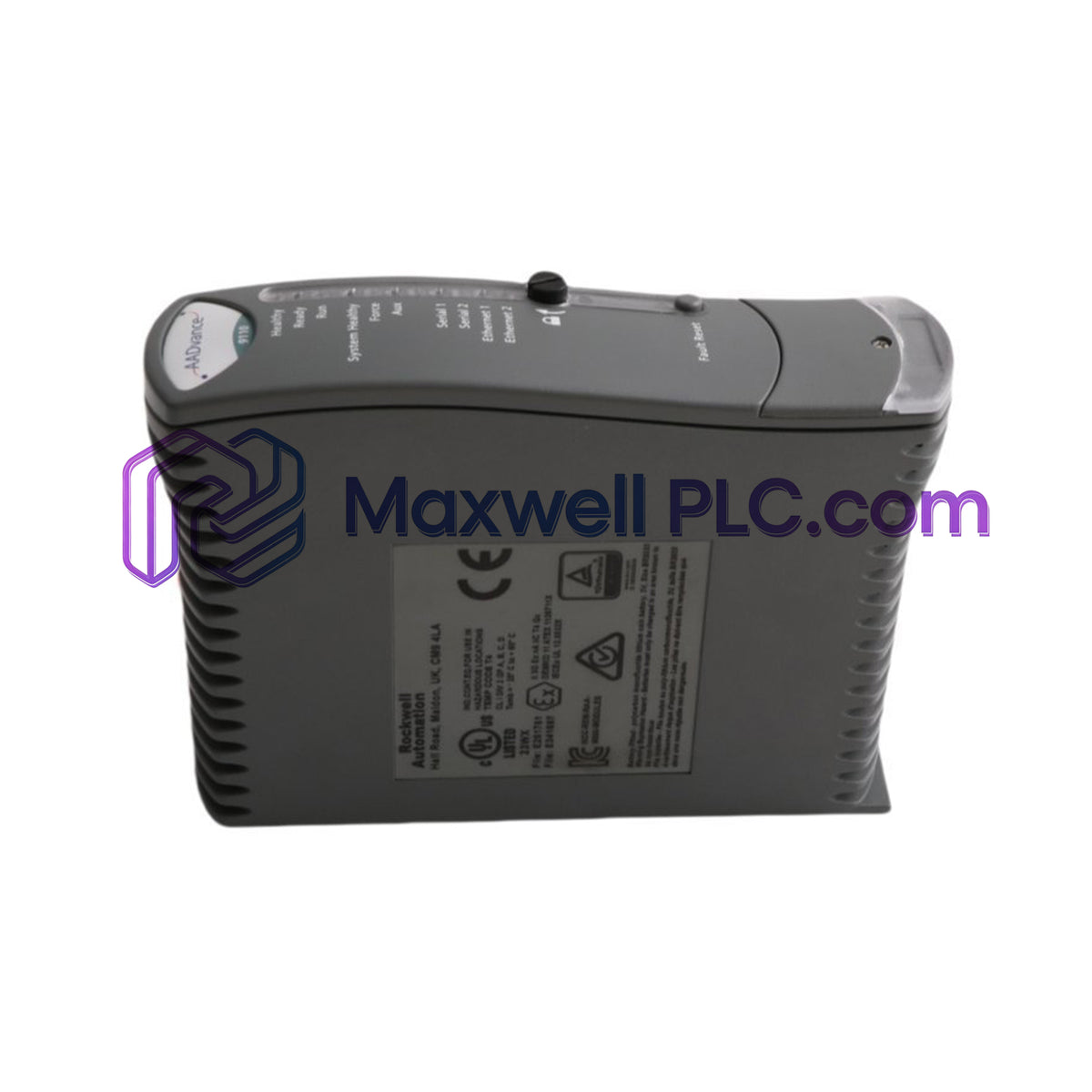

El ICS Triplex T9110, también catalogado como el Módulo de Procesador T9110, funciona como un componente de hardware dedicado para la ejecución de lógica crítica de seguridad dentro de las redes del sistema instrumentado de seguridad AADvance.

Matriz de Identificadores Técnicos

• Marca: ICS Triplex (Rockwell Automation)
• Modelo Base: T9110
• Plataforma del Sistema: Sistema de Seguridad Funcional AADvance
• Tipo de Producto: Unidad Central de Procesamiento / Módulo de Procesador
• Configuración de Montaje: Interfaz de placa base para riel DIN

Especificaciones de Hardware

Arquitectura de Sistema Instrumentado de Seguridad y Ejecución TMR

El Módulo de Procesador T9110 ofrece una ejecución de seguridad funcional que cumple con IEC 61508 hasta los límites de aplicación SIL 3. La arquitectura de hardware ejecuta lógica de votación dinámicamente a través de arreglos de redundancia simple, dual o triple modular (TMR) sin requerir programación de aplicaciones personalizada. Los diagnósticos internos basados en hardware monitorean continuamente los estados lógicos y la integridad de la memoria para garantizar la ejecución de estados a prueba de fallos o el funcionamiento continuo durante condiciones de falla única. Los circuitos de aislamiento galvánico protegen la lógica de procesamiento interna contra transitorios de bucle de campo externos.

Contenido del Paquete e Información de Pedido

• 1x Módulo de Procesador ICS Triplex T9110
• 1x Guía de Instalación y Referencia de Hardware

Pautas de Instalación en Campo

• Montaje: Fije el módulo directamente en el conjunto de la placa base DIN-rail AADvance dedicado hasta que los mecanismos de bloqueo se enganchen completamente.
• Espacio Libre para Enfriamiento: Mantenga las vías de convección vertical con un espacio libre mínimo de 50 mm por encima y por debajo de la carcasa del módulo.
• Conexión a Tierra: Conecte a tierra el chasis de la placa base directamente al bus de tierra de protección principal (PE) utilizando un conductor de baja impedancia.
• Blindaje: Termine todos los cables de la red de comunicación industrial utilizando conexiones de blindaje trenzado de 360 grados en el punto de entrada del armario.

Preguntas Frecuentes

• ¿Qué modos de redundancia admite el procesador T9110?

  El T9110 admite configuraciones 1oo1 (Símplex), 1oo2 (Doble) y 2oo3 (Redundancia Modular Triple) configurables por el usuario sin modificaciones de código de aplicación especializadas.

• ¿Qué certificaciones de seguridad funcional posee el módulo T9110?

  El módulo está certificado según IEC 61508 para su uso en funciones instrumentadas de seguridad hasta SIL 2 en configuraciones simples y SIL 3 en configuraciones arquitectónicas redundantes.

• ¿Qué protocolos de comunicación son compatibles de forma nativa con el procesador?

  El soporte de protocolo nativo incluye el Protocolo de Control de Red Seguro (SNCP) de Rockwell, Modbus TCP, Modbus RTU y las interfaces de red industrial TCP/UDP estándar.

• ¿Cómo se disipa el calor de la carcasa del T9110?

  La gestión térmica se basa estrictamente en la refrigeración por convección natural, eliminando ventiladores mecánicos y fallas de refrigeración activa en carcasas con mucho polvo.

• ¿Qué estándar de programación se utiliza para el desarrollo de la lógica de control?

  El desarrollo de la lógica para el T9110 se ejecuta dentro de conjuntos de herramientas de entorno que cumplen con los lenguajes de programación estándar IEC 61131-3.

• ¿Cuáles son las dimensiones físicas del Módulo de Procesador T9110?

  Las dimensiones físicas son exactamente 4.0 cm x 12.3 cm x 16.2 cm con una masa de hardware total de 0.36 kg.

• ¿Puede el procesador funcionar en lugares peligrosos?

  Sí, el hardware cuenta con las aprobaciones de certificación oficiales ATEX y UL para su despliegue en entornos industriales peligrosos clasificados.

• ¿El procesador admite el intercambio en caliente dentro de un array redundante?

  Cuando se implementa en arrays redundantes de multiprocesadores, el aislamiento de fallas permite el reemplazo del módulo sin interrumpir la ejecución de la lógica de seguridad activa.
