Descripción general del producto

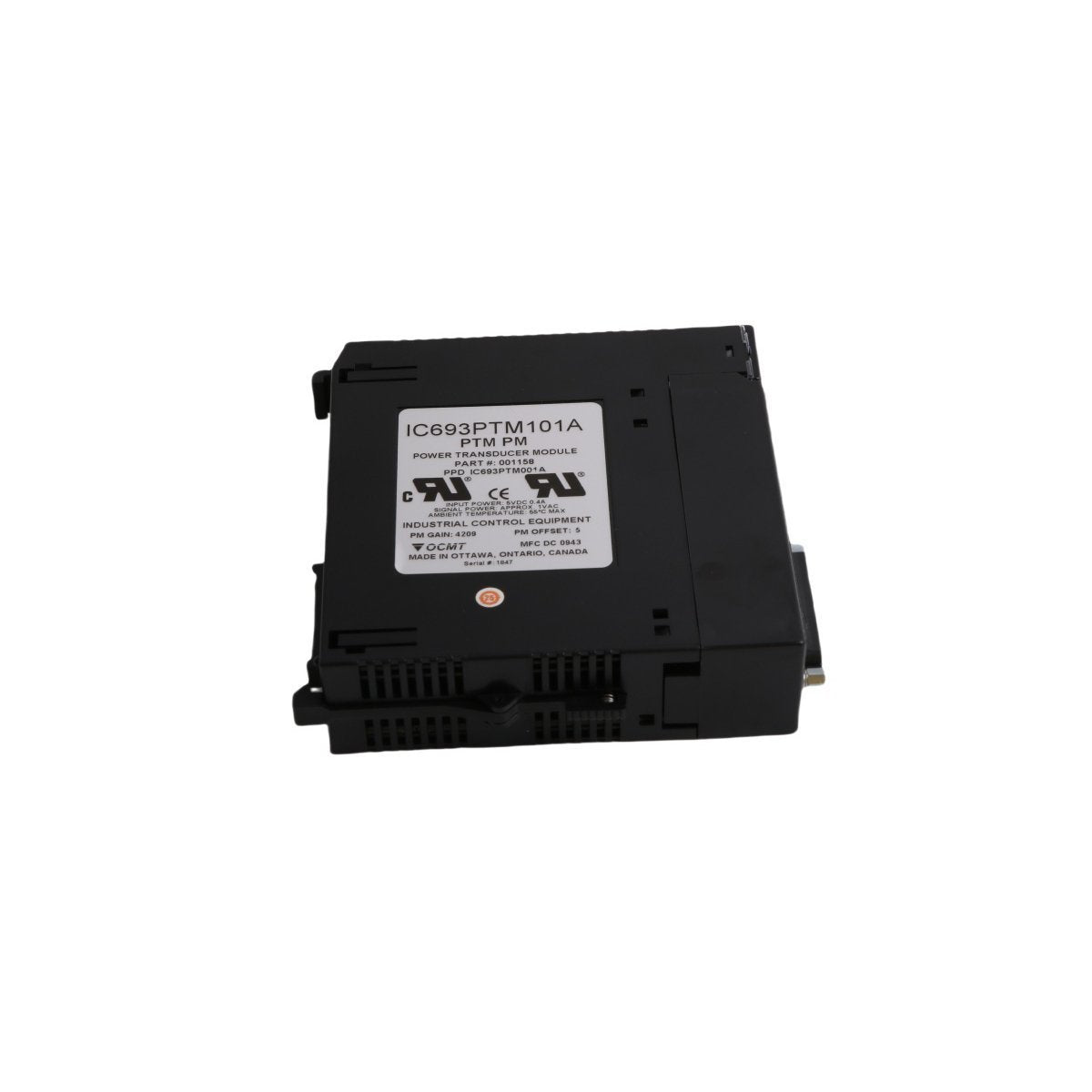

El GE IC693PTM101 es un módulo sofisticado de monitoreo y medición de energía diseñado para la plataforma PLC Serie 90-30. Este transductor de alto rendimiento permite el análisis directo del consumo eléctrico y la estabilidad de la red al interactuar con transformadores de corriente y potencial estándar. A diferencia de los medidores independientes, el IC693PTM101 se integra de forma nativa en el backplane del PLC, lo que permite al controlador realizar el procesamiento de datos en tiempo real para la gestión de carga, la detección de fallas y la sincronización del generador. Actualmente soportado bajo el paraguas de Emerson Automation, este módulo es un activo crítico para los administradores de instalaciones que buscan optimizar el uso de la energía y proteger la infraestructura eléctrica aguas abajo.

Parámetros de hardware y capacidades de medición

• Modos de monitoreo: Soporta configuraciones monofásicas, trifásicas (estrella o triángulo) y monitoreo síncrono especializado.

• Mediciones RMS: Cálculo en tiempo real de la tensión y la corriente RMS verdaderas.

• Métricas calculadas: Proporciona datos sobre potencia activa (vatios), potencia reactiva (VAR), potencia aparente (VA), factor de potencia y frecuencia.

• Acumulación de energía: Rastrea el consumo total de energía y calcula intervalos de demanda de 15 minutos para evitar penalizaciones.

• Rango de frecuencia: Optimizado para sistemas eléctricos de 50 Hz y 60 Hz.

• Compatibilidad del sistema: Funciona con todas las CPU de la Serie 90-30; se puede instalar en placas base locales, de expansión o remotas.

• Diagnóstico: Alertas de resolución de problemas predictivas integradas e informes de rendimiento automatizados.

• Latencia: El procesamiento interno de alta velocidad entrega métricas actualizadas en milisegundos después de un evento de la red.

• Perfil físico: Peso: 0.36 kg; Dimensiones: 3.5 x 13.2 x 13.5 cm.

Aplicaciones industriales

El IC693PTM101 está diseñado para entornos de energía complejos donde el monitoreo de la conexión a la red es esencial. En el Control de generadores, el modo Synchro-monitor del módulo facilita la conexión paralela segura de los generadores a la red de servicios públicos al verificar la alineación de fase y voltaje. Dentro de la Fabricación pesada, se utiliza para el vertido de carga automatizado, donde el PLC puede apagar procesos no críticos durante los períodos de máxima demanda para reducir los costos de los servicios públicos. En Centros de datos y hospitales, el módulo monitorea la calidad de la energía y proporciona los diagnósticos predictivos necesarios para prevenir interrupciones no planificadas. Al integrar datos eléctricos directamente en la lógica de control, los usuarios pueden implementar informes avanzados y respuestas automatizadas a las fluctuaciones del factor de potencia o los cambios de frecuencia sin la necesidad de hardware de monitoreo secundario de terceros.
