IC693MDL930 Hoja de datos del producto

IC693MDL930Descripción funcional

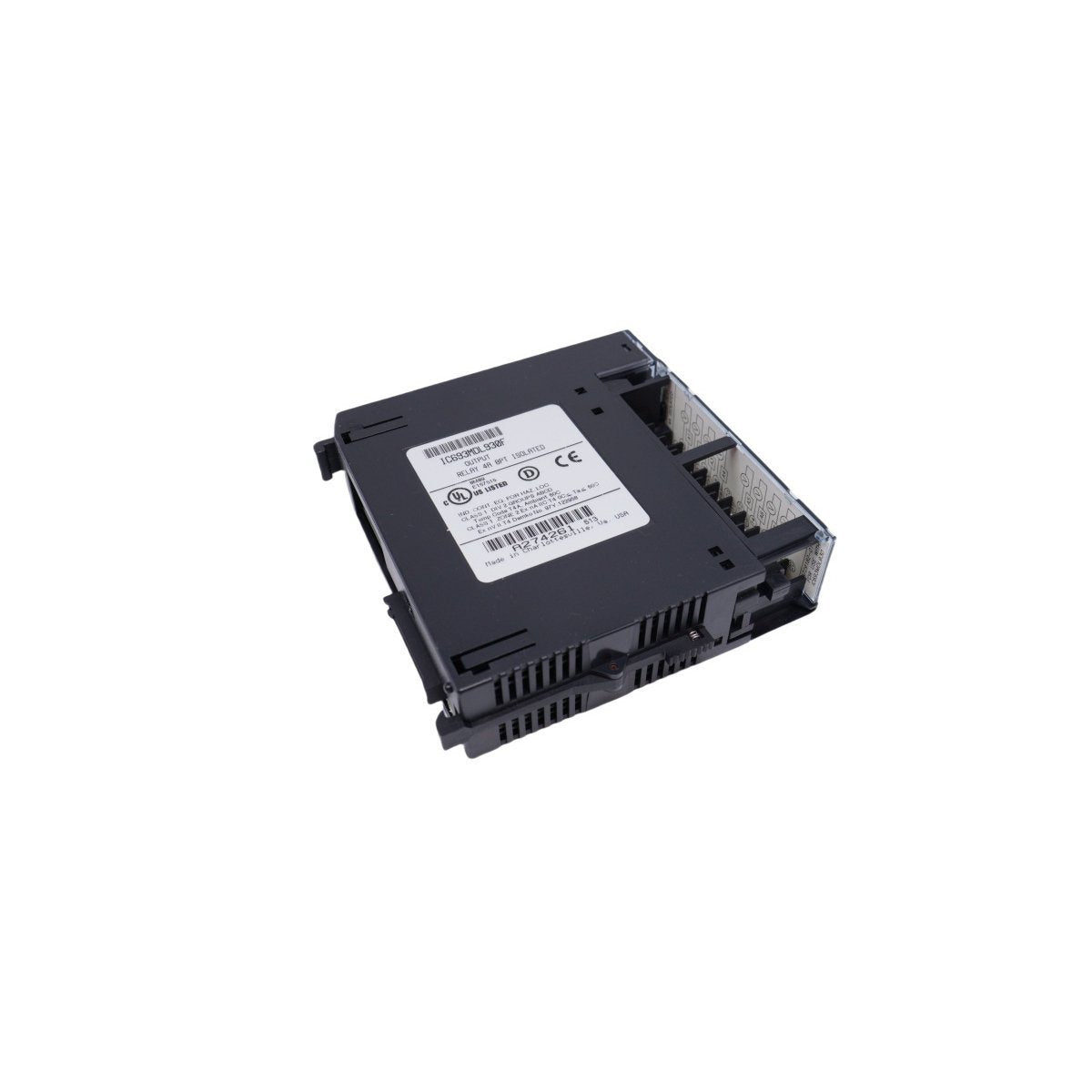

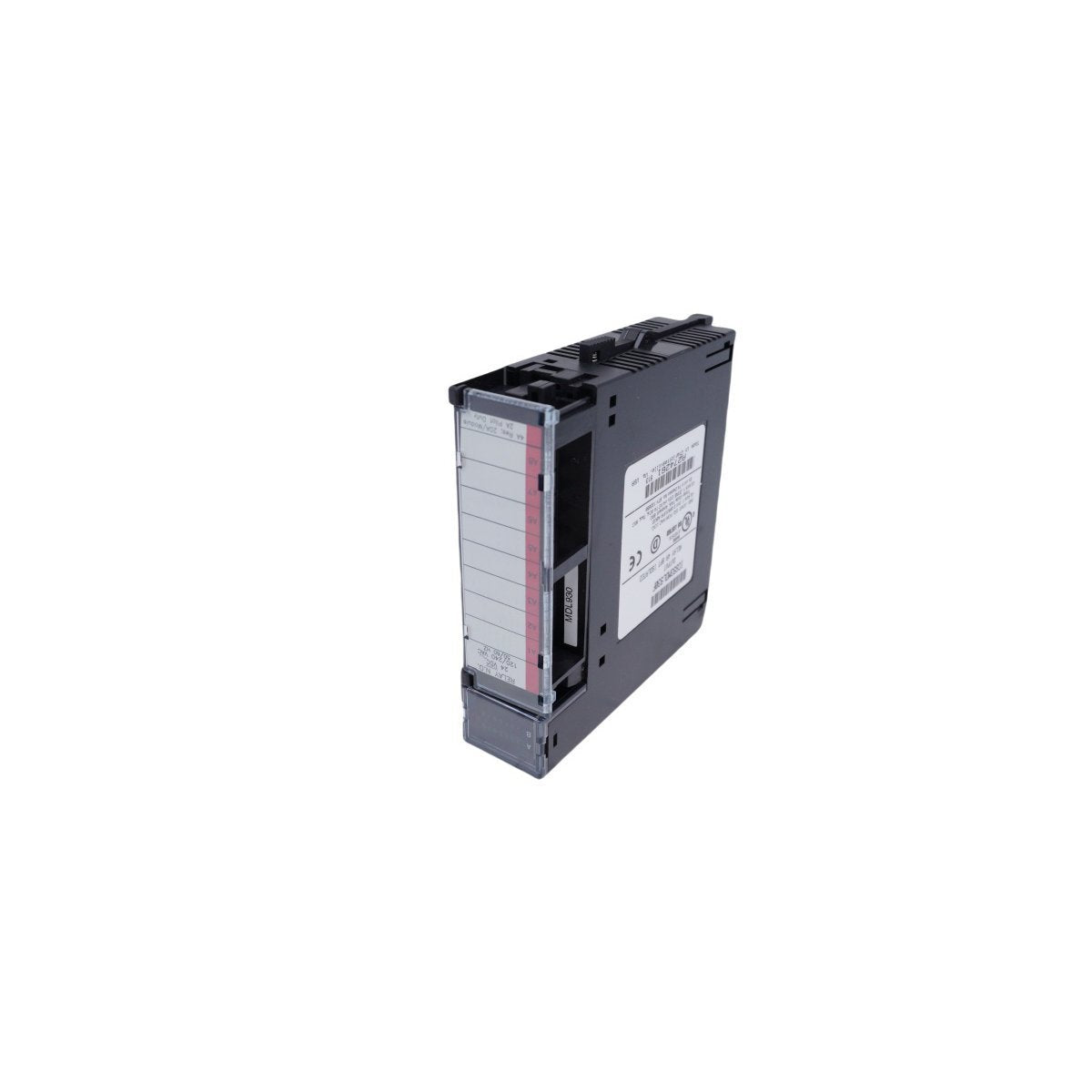

El IC693MDL930 es un módulo de salida discreta diseñado para su uso en el sistema PLC GE Fanuc Series 90-30, ahora bajo Emerson Automation. Este módulo cuenta con ocho contactos de relé normalmente abiertos (N.O.) aislados individualmente, cada uno con una capacidad de carga resistiva de 4 amperios por punto. El IC693MDL930 es compatible con los sistemas Series 90-30 y los modernos RX3i/RX7i, y admite arrancadores de motor, dispositivos accionados por solenoide y lámparas indicadoras. Con un amplio rango de voltaje,el módulo de salida discreta IC693MDL930puede operar a 24 VCC o 120-240 VCA, con rangos de voltaje de 5-30 VCC y 5-250 VCA a 50/60 Hz.

Cada canal del módulo de salida discreta IC693MDL930tiene aislamiento individual, lo que le permite funcionar a diferentes voltajes, lo que garantiza la máxima flexibilidad operativa. El módulo admite altas corrientes nominales, con un máximo de 20 amperios por módulo para instalaciones UL y una corriente de irrupción máxima de 5 amperios. Para cargas resistivas, cada salida puede manejar hasta 4 amperios, mientras que la carga mínima es de 10 miliamperios. Además, elmódulo de salida discreta IC693MDL930presenta un consumo de energía interno de 6 mA cuando se alimenta mediante un bus de 5 voltios y de 70 mA cuando se utiliza un bus de relé de 24 V en el plano posterior.

El módulo de salida discreta IC693MDL930también está diseñado teniendo en cuenta la fiabilidad, ofreciendo un aislamiento de 1500 voltios entre el lado del campo y el lado lógico, así como 500 voltios de aislamiento entre canales. Con indicadores LED en el módulo, los usuarios pueden monitorear fácilmente el estado de cada punto de salida. El rango de temperatura de funcionamiento del módulo es de 0 a 50°C, y es ideal para aplicaciones industriales donde se requiere un control de salida robusto y flexible.
